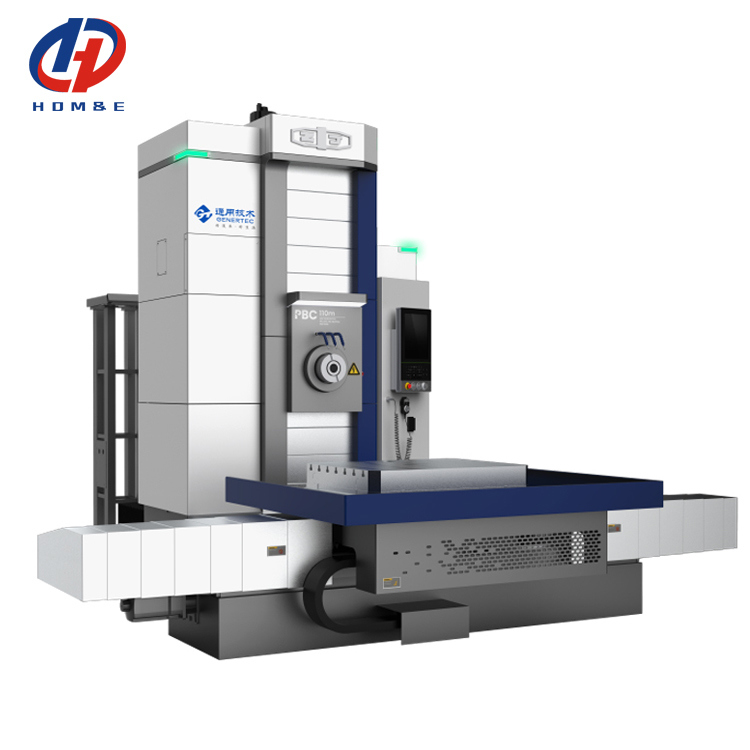

Fraiseuse-aléseuse horizontale à haute rigidité SMTCL TK6513, aléseuse CNC

Fraiseuse-aléseuse horizontale à haute rigidité SMTCL TK6513, aléseuse CNC

Haute rigidité

Coupe lourde

Le code de l'entreprise

Lieu d'origine:

CHINE

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

TK6513

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
TK6513
CNC ou pas:
CNC
Mot clé:
Machines de fraisage à commande numérique horizontale
Vitesse de broche:
10 à 2000 tours/min
Dimension d'établi:
Pour les véhicules à moteur à combustion
Charge maximale du banc de travail:
10 T
Voyage transversal X du banc de travail:
Pour les véhicules à moteur à combustion
Voyage vertical Y du support de tête:
Pour les véhicules à moteur à combustion
Voyage longitudinalZ de la colonne:
1600/2000 mm
Voyage W de la broche:
800 mm
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45-60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Fraiseuse-aléseuse horizontale à haute rigidité SMTCL TK6513, aléseuse CNC 0

Description du produit :

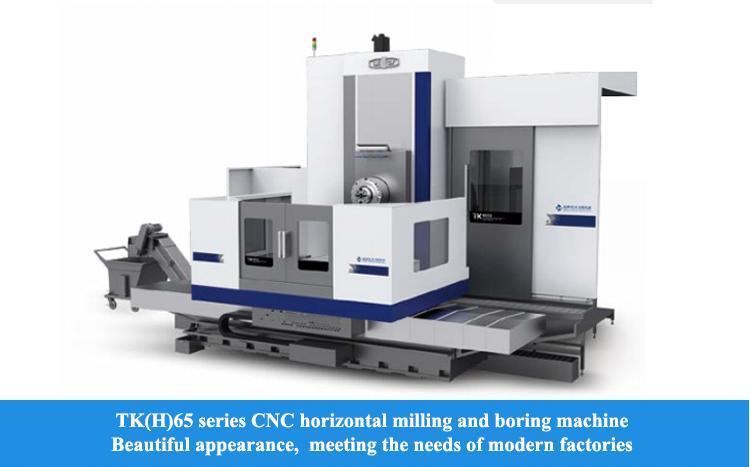

Fraiseuse-aléseuse horizontale CNC à haute rigidité et coupe lourde SMTCL TK6513
La fraiseuse-aléseuse horizontale CNC à haute rigidité peut répondre aux exigences de coupe lourde et est largement utilisée dans la mécanique générale, les machines d'ingénierie, les mines, l'énergie électrique et d'autres industries.
Caractéristiques structurelles :La machine-outil est dans une structure de disposition en forme de T et un boîtier latéral à colonne unique
Pièces de base :Coulé avec un matériau en fonte à haute résistance et un procédé de sable de résine, avec une excellente stabilité et résistance aux chocs
Groupe broche :La broche est entraînée par l'engrènement d'un groupe d'engrenages de précision, avec un fonctionnement en douceur et une grande précision

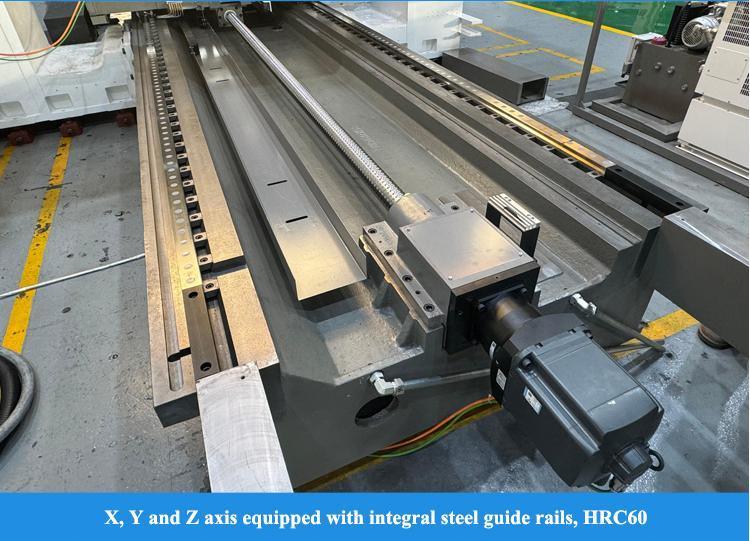

Rail de guidage :Les axes X, Y et Z sont équipés du rail de guidage intégré en acier inséré pour répondre à la demande rigide de coupe lourde
Entraînement :Les axes X et Z adoptent un servomoteur pour entraîner la vis à billes via le réducteur, l'axe Y adopte le servomoteur pour entraîner directement la vis à billes, et l'axe B est la structure classique à double roue et vis sans fin

Caractéristiques du produit :

1. Diamètre de la broche 130 mm, couple 3200 Nm, coupe puissante pour les grandes pièces
2. Capacité de charge de la table de travail 10 tonnes, course de l'axe X 4 mètres, adaptée à l'usinage de pièces lourdes
3. Système Siemens 828D avec contrôle en boucle fermée complète, précision de positionnement jusqu'à 0,018 mm
4. Changement d'outil automatique + broche télescopique automatique, seulement 8 secondes par changement d'outil, augmentant l'efficacité de 30 %
5. Lit en fonte intégrale + glissière durcie, atténuation de précision ≤5 % après 1000 heures de fonctionnement continu

Détails du produit :

Fraiseuse-aléseuse horizontale à haute rigidité SMTCL TK6513, aléseuse CNC 1

Paramètres du produit :
Articles
Unité
TK(H) 6513
TK(H)P 6513

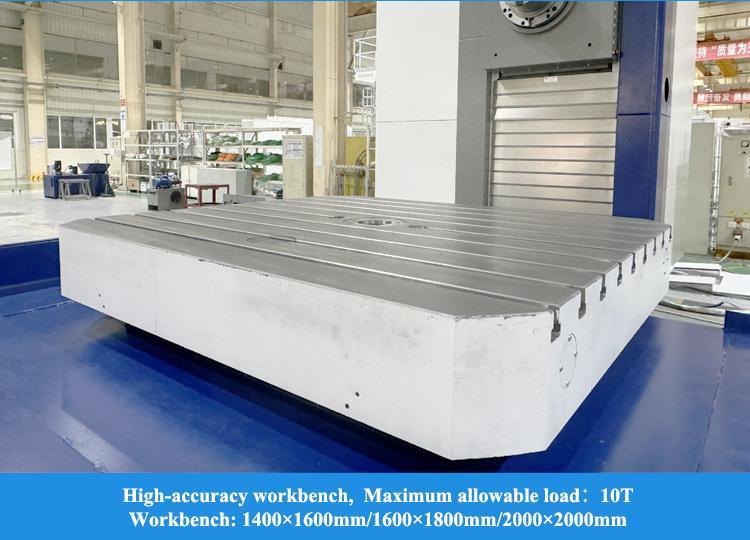

Dimension de l'établi
mm
1400×1600/ ; 1600×1800 ; 2000×2000
Charge maximale de l'établi
T
10

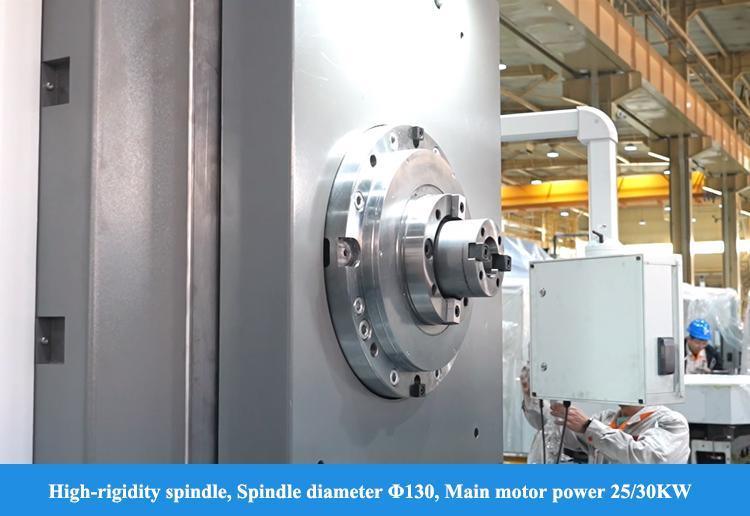

Diamètre de la broche
mm
φ130
Diamètre de la tête de surfaçage
mm
-
φ730
Spécification de la queue d'outil

JT50/BT50
Vitesse de la broche
tr/min
10-2000
Puissance du moteur principal
kW
25/30
Couple maximal de la broche
Nm
2500/3000
Course transversale X de l'établi
mm
2000/3000/4000
Course verticale Y de la poupée
mm
1600/2000 ; 2500/3000
Course longitudinale Z de la colonne
mm
1600/2000
Course W de la broche
mm
800
Course U du bloc coulissant de la tête de surfaçage
mm
-
200
Vitesse d'avance
X,Y,Z
mm/min
1-6000
W
mm/min
1-3000
U
mm/min
-
1-3000
B
tr/min
0-1
Vitesse rapide
X,Y,Z
m/min
10
W
m/min
3
U
m/min
-
3
B
tr/min
1
Précision de positionnement
X,Y,Z
mm
X/Y:0.018/0.015(échelle de grille)
Z:0.018/0.015(échelle de grille)
W
mm
0.016
U
mm
-
0.032
B
''
8, 4×90°;6
Précision de repositionnement
X,Y,Z
mm
0.012
W
mm
0.014
U
mm
-
0.018
B
''
6

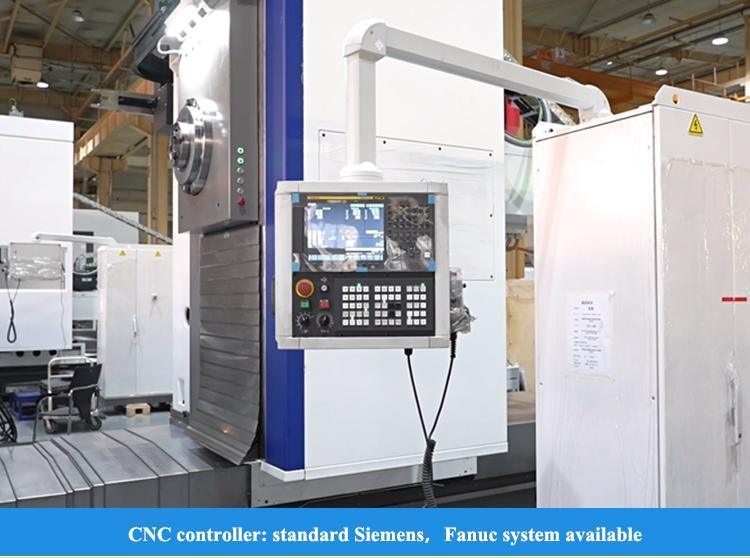

Système CNC


SIEMENS 828D
Configuration standard :
SIEMENS 828D
Fonction de soufflage de la broche
Protection du rail de guidage
Climatiseur de l'armoire
Refroidissement et enlèvement des copeaux
Vis à billes importée
Protection de l'opérateur
Lubrification centralisée
Grille optique circulaire de l'axe B
Pistolet à eau/pistolet à air Refroidisseur d'huile de la poupée
Bac à eau de l'établi
Fer de coussin d'ancrage
Roulements de broche importés
Protection blindée direction Y
Projecteur
Configuration optionnelle :

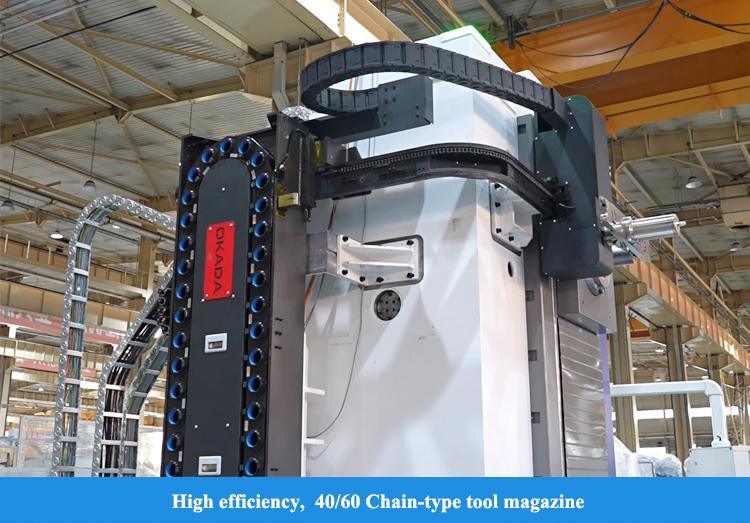

Magasin d'outils 40/60
Refroidisseur d'huile de la station de pompage
Système FANUC0I/31I
Tête de fraisage accessoire
Contrôle adaptatif
Protection de la zone de l'établi
Détection d'anomalie de charge de l'outil
Règle de grille des axes X/Y/Z
Pack d'économie d'énergie
Refroidissement interne de la broche
SIEMENS one
