Qualité SMTCL E-Force Haute Efficacité avec Puissance de Broche Élevée et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) à Plateau usine

SMTCL E-Force Haute Efficacité avec Puissance de Broche Élevée et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) à Plateau

Name: SMTCL E-Force Haute Efficacité avec Puissance de Broche Élevée et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) à Plateau
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: E-Force
Availability: InStock

Nom de la marque: SMTCL

Numéro de modèle: E-Force

Lieu d'origine: CHINE

Attestation: CE ISO certification

Quantité minimum de commande: 1

Capacité d'approvisionnement: 50 ensembles par mois

Les étiquettes

Aléseuses horizontales de lecture de Digital

aléseuse du plancher 800r/min

Aléseuses horizontales d'OIN

Détails du produit

Nom de marque:	SMTCL	Nom du produit:	Machine à plancher CNC à haute efficacité et à plancher
Produit:	E-Force	Diamètre de la broche:	160/200
Diamètre de l'axe de broyeur:	260 ou 320	Spécification de la gestion de l'outil:	JT50 / BT50
Axe X:	6000 (incrément par 2000)	Axe y:	3000/4000/5000
Axe z:	1200	Axe W:	1200
Mettre en évidence	Grande efficacité , Puissance de Broche Élevée et Couple Élevé , Le code de l'entreprise

Description du produit

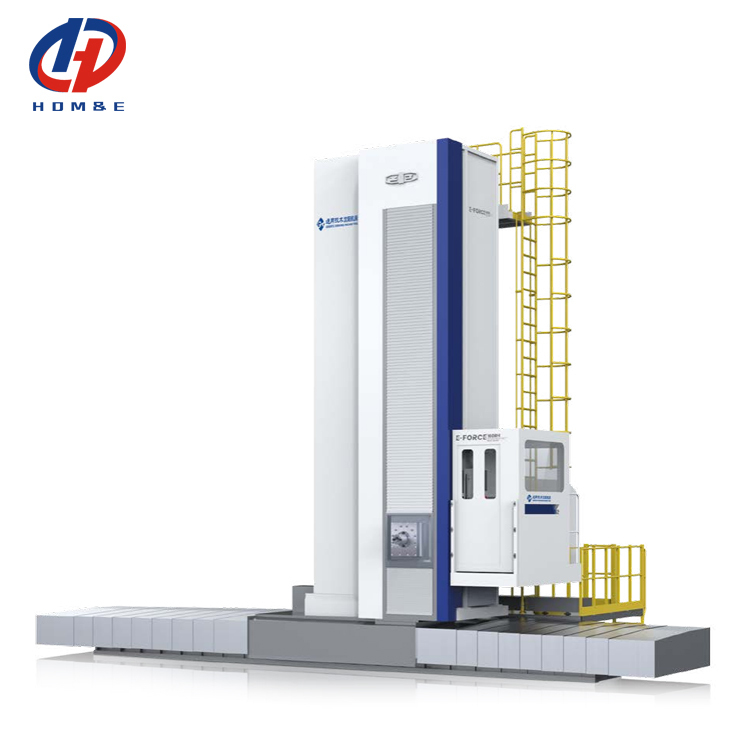

SMTCL E-Force Haute Efficacité avec Puissance de Broche Élevée et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) à Plateau 0

Description du produit :

SMTCL E-Force Haute Efficacité avec Grande Puissance de Broche et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) sur Plancher

Haute efficacité avec une grande puissance de broche et un couple élevé, elle convient à l'usinage de pièces moyennes et grandes, et est utilisée dans les secteurs de l'énergie éolienne, de l'énergie, des réducteurs, de la mécanique générale et autres industries.

Caractéristiques structurelles :Disposition à colonne unique avec boîte latérale suspendue, dans laquelle la colonne se déplace horizontalement le long du rail de guidage du corps (coordonnée de l'axe X), la poupée mobile se déplace verticalement le long du rail de guidage de la colonne (coordonnée de l'axe Y), le bélier se déplace horizontalement dans la poupée mobile (coordonnée de l'axe Z), et la broche se déplace dans le bélier (coordonnée de l'axe W).

Pièces de base :Coulées avec un matériau en fonte à haute résistance et un procédé de sable de résine, le bélier est fabriqué en fonte ductile à haute résistance.

Groupe broche :Haute vitesse et couple élevé, avec une boîte de vitesses maison indépendante, divisée en trois changements de vitesse : haute, moyenne et basse.

Rail de guidage :Les axes X et Y sont équipés d'un rail de guidage statique à débit constant fermé, avec une bonne résistance aux vibrations et une bonne conservation de la précision, et l'axe Z est équipé d'un élément roulant plus
rail de guidage combiné à bande d'acier, tandis que le rail de guidage statique est optionnel.

Caractéristiques du produit :

SMTCL E-Force Haute Efficacité avec Puissance de Broche Élevée et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) à Plateau 1

Pièces de base de haute qualité

Le corps, le siège coulissant, la colonne, la poupée mobile et autres pièces moulées de la machine-outil sont fabriqués en fonte grise à haute résistance moulée au sable de résine. Le bélier et la
boîte de vitesses principale sont fabriqués en fonte ductile à haute résistance, ce qui offre une bonne absorption des chocs et une bonne rigidité

Contrôle strict des processus et inspection de la qualité

Contrôle strict et complet du processus de qualité, 138 éléments de contrôle d'inspection du processus, test d'acceptation total, et 179 éléments d'inspection effectuent une inspection de haut niveau
de la précision du produit pour garantir que la précision du produit est stable et fiable.

Bélier de haute précision et haute rigidité

Le bélier est fabriqué en fonte ductile à haute résistance et est compensé conjointement par un double vérin hydraulique, une vanne proportionnelle et un système de contrôle CNC.

Contrôle en boucle fermée complète

Chaque axe est mesuré par une règle de mesure à grille importée pour obtenir un contrôle en boucle fermée complète, améliorant ainsi la précision de positionnement de la machine-outil.

Paramètres du produit :

Article		Unité	E-Force 160RH	E-Force 200RH
Broche
Diamètre de la broche		mm	160	200
Diamètre de l'axe de fraisage		mm	260	320
Spécification du porte-outil			JT50/BT50	JT60/BT60
Vitesse de rotation de la broche		tr/min	10-1500(2000)	10-1250
Maximum couple de broche		N·m	6300/7600	8400/10000
Moteur de broche puissance		kW	58/69	85/102
Section transversale du bélier		mm	480×540	480×540 520×580(Course de la colonne 7000mm)
Course
Axe X		mm	6000(incrément par 2000)	8000(incrément par 2000)
Axe Y		mm	3000/4000/5000	4000/5000/6000/7000
Axe Z		mm	1200	1200
Axe W		mm	1200	1200
Avance
Vitesse d'avance	Axe X	mm/min	1-10000	1-10000
	Axe Y	mm/min	1-8000	1-8000
	Axe Z	mm/min	1-6000	1-6000
	Axe W	mm/min	1-6000	1-6000
Déplacement rapide	Axe X	mm/min	10000	10000
	Axe Y	mm/min	8000	8000
	Axe Z	mm/min	6000	6000
	Axe W	mm/min	6000	6000
Précision de positionnement
Norme d'exécution GB/T 5289.2-2021	Axe X	mm	0.012/1000 (règle de mesure à grille en configuration standard)	0.012/1000 (règle de mesure à grille en configuration standard)
	Axe Y	mm	0.012/1000(règle de mesure à grille en configuration optionnelle)	0.012/1000(règle de mesure à grille en configuration optionnelle)
	Axe Z	mm	0.025/0.012(Grille)	0.025/0.012(Grille)
	Axe W	mm	0.025/0.012(Grille)	0.025/0.012(Grille)
Précision de positionnement répétée
Norme d'exécution GB/T 5289.2-2021	Axe X	mm	0.01	0.01
	Axe Y	mm	0.01	0.01
	Axe Z	mm	0.01	0.01
	Axe W	mm	0.01	0.01
Remarque : Les paramètres fournis dans le tableau sont donnés à titre indicatif uniquement. En cas de modification, l'objet physique prévaudra.
Configuration standard : Système SIEMENS 828D Règle de mesure à grille axe X/Y Rail de guidage statique axe X/Y Plaque de protection en acier pour l'axe X Roulements de broche importés Fonction de soufflage de la broche Rail de guidage combiné roulant et coulissant axe Z Système de lubrification centralisée pour la machine-outil Protection blindée de la colonne Plateforme levée/abaissée en même temps que la poupée mobile Réducteur d'avance importé Système de refroidissement à température constante Vis à billes et roulements importés des axes Y, Z, W Crémaillère importée axe X ; Unité d'enlèvement des copeaux de type chaîne latérale unique Pistolet à air comprimé/pistolet à eau			Configuration optionnelle : Système SIEMENS ONE Rail de guidage statique axe Z Règle de mesure à grille axe Z Grille magnétique axe W Table de travail rotative CNC Tête de fraisage manuelle/semi-automatique/automatique Tête de surfaçage, magasin d'outils Fonction de capture automatique de la tête accessoire Compensation de l'allongement thermique du bélier Système de refroidissement interne de la broche Soufflage de la règle de mesure à grille Inspection en boucle fermée complète Salle d'opération entièrement fermée Plateforme élévatrice automatique Refroidisseur d'huile de la station de pompage Bibliothèque de têtes 3D Contrôle adaptatif Détection d'anomalie de charge d'outil Pack d'économie d'énergie Plateforme

NOTRE Service :

Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée

2. Plus de 100 contrôles de processus de production

3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir :

◆ Sens de la qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production

À propos de nous :

Bienvenue à nous rendre visite !

Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.

Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les engins de chantier, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir des machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !

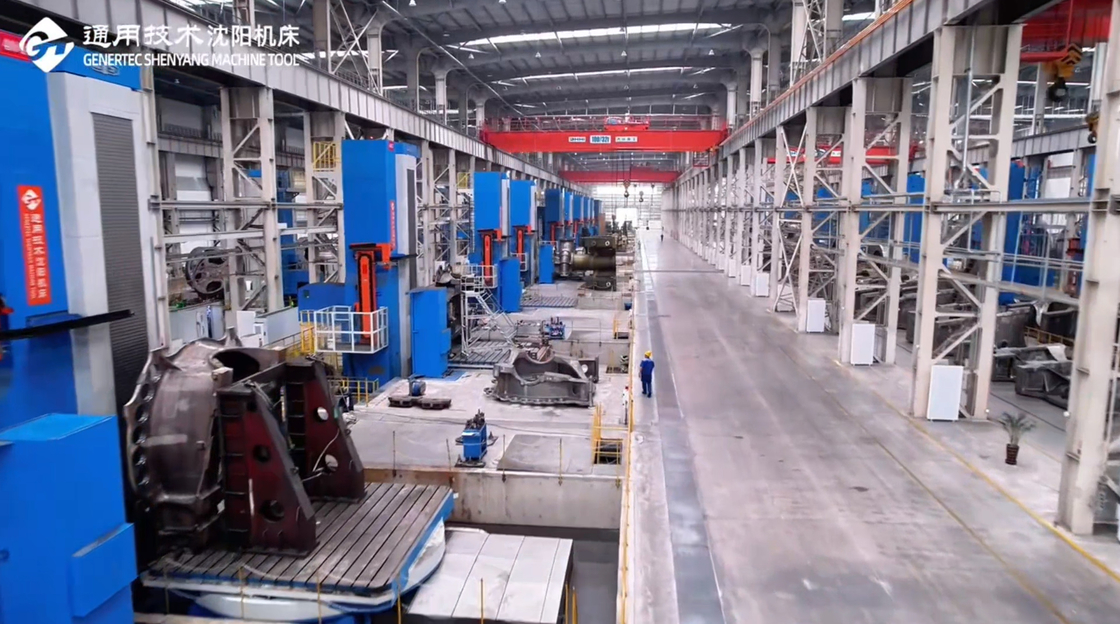

Notre usine :

SMTCL E-Force Haute Efficacité avec Puissance de Broche Élevée et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) à Plateau 8

Exposition :

SMTCL E-Force Haute Efficacité avec Puissance de Broche Élevée et Couple Élevé Machine d'Alésage et de Fraisage à Commande Numérique (CNC) à Plateau 9

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Q2. Quels sont les principaux produits de votre entreprise ?

Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.

Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.

Q5. Quels sont les services ?
Pré-ventes : Solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : 7 jours sur 24 heures de service en ligne, conseils à distance pour l'installation, connexion avec le système logiciel du client

Q6 : Pourquoi choisir votre entreprise ?

Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.

Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.

Q8 : Quelles sont les conditions de paiement ?

T/T 30 % de paiement initial à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
