Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne

Machines de forage et de fraisage à commande numérique horizontale

Machine à plancher CNC et ennuyer

Le code de l'entreprise

Lieu d'origine:

CHINE

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Force P

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Nom de produit:
Machine à plancher CNC et ennuyer
Produit:
Force P
Diamètre de la broche:
130
Diamètre de l'axe de broyeur:
211.44
Spécification de la gestion de l'outil:
BT50 / JT50
Axe X:
4000 (incrément par 2000)
Axe y:
2000/2500/3000/4000
Axe z:
700
Axe W:
700
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45-60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

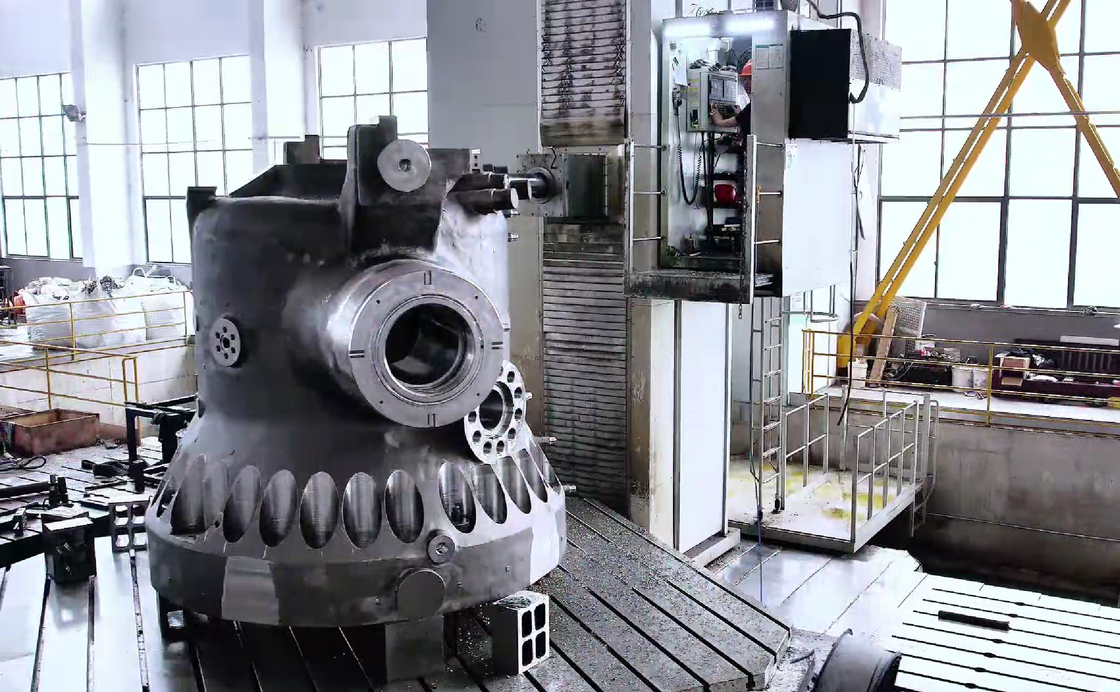

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 0

Description du produit:

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne
Type général, économique et pratique avec une large gamme d'usinage, et adapté à l'usinage de diverses pièces.machines générales et autres industries.
Caractéristiques structurelles:une disposition de boîte suspendue latérale à colonne unique, dans laquelle la colonne se déplace horizontalement le long du rail de guidage de la carrosserie (coordonnées de l'axe X),la tête se déplace verticalement le long du rail de guidage de la colonne (coordonnées de l'axe Y) , le bélier se déplace horizontalement dans la tête (coordonnées de l' axe Z) et le fuseau se déplace dans le bélier (coordonnées de l' axe W).
Pièces de base:Casting à base de matériaux de fonte de fer à haute résistance et procédé de sable de résine
Groupe de broche:La broche est entraînée par un servo-moteur à courant alternatif Siemens via une boîte de vitesses de réduction faite maison, qui est divisée en vitesses élevées et basses.
Relèche de guidage:Le rail de guidage linéaire à rouleaux lourds importé pour l'axe X, le rail de guidage plaqué en acier
une paire pour l'axe Y, et le rail de guidage de durcissement en fonte fermé à quatre côtés pour l'axe Z

Caractéristiques du produit:

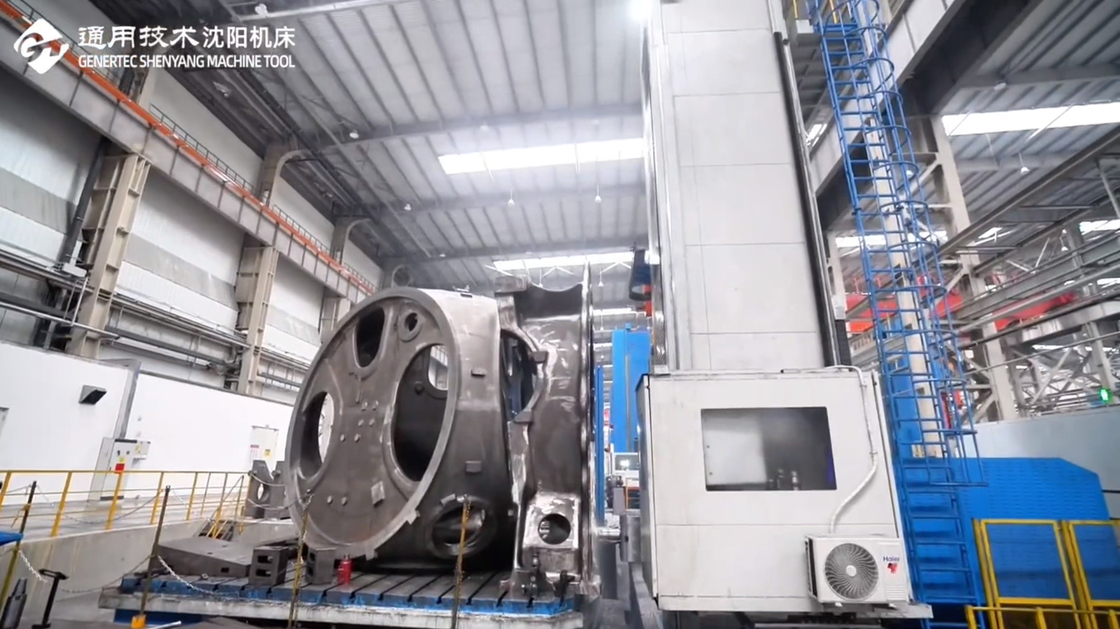

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 1

Pièces moulées de base de haute qualité

La carrosserie, le siège coulissant, la colonne, la tête et les autres pièces moulées de la machine-outil sont constituées de fonte grise à haute résistance moulée au sable de résine.
la boîte de vitesses principale est en fonte ductile à haute résistance, qui présente une bonne absorption des chocs et une bonne rigidité,

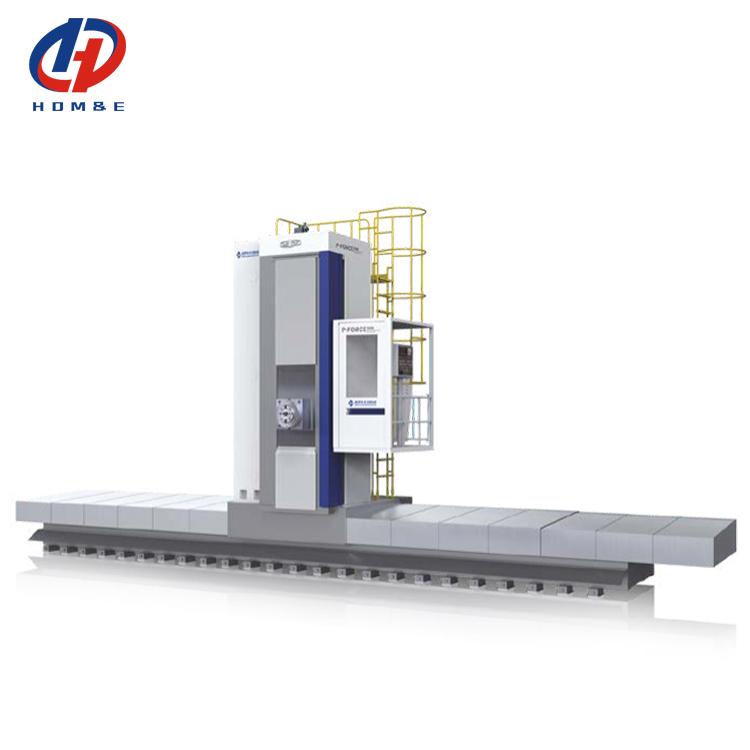

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 2

Contrôle strict des procédés et inspection de la qualité

Un contrôle de qualité strict et complet des procédés, 138 points de contrôle d'inspection des procédés, test d'acceptation totale et 179 points d'inspection conduisent à des normes élevées
l'inspection de l'exactitude du produit pour s'assurer que celle-ci est stable et fiable.

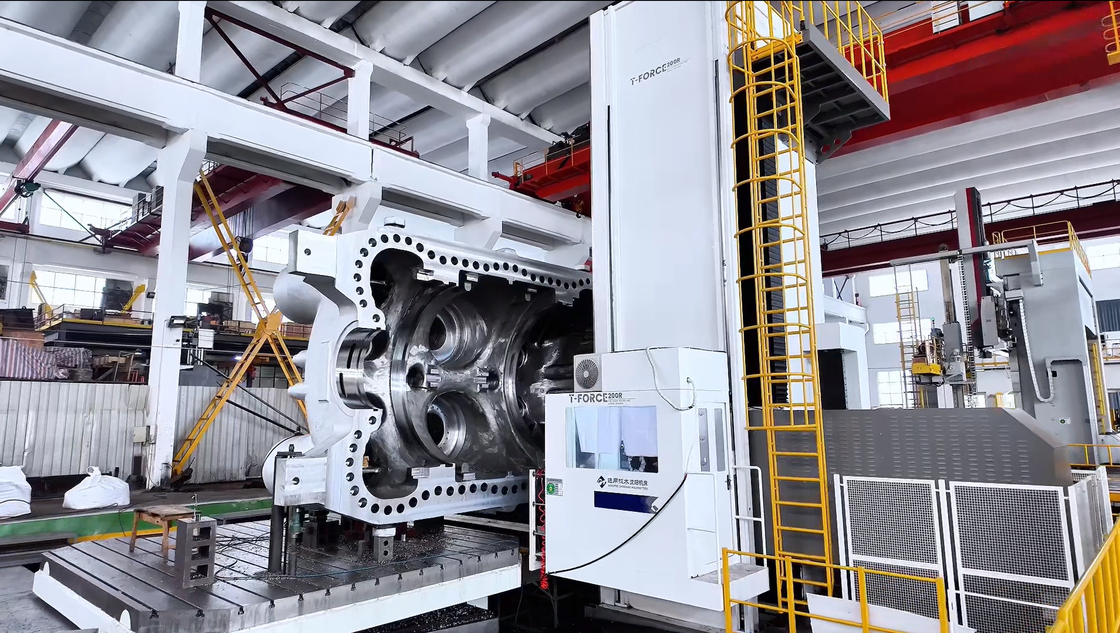

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 3

Rame à haute précision et à haute rigidité

Le bélier est fabriqué en fonte ductile de haute résistance et est compensé conjointement par un double cylindre hydraulique, une vanne proportionnelle et un système de commande CNC.
Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 4

Contrôle en boucle fermée complète

Chaque axe est mesuré par une règle de grille importée pour obtenir un contrôle complet de la boucle fermée, améliorant ainsi la précision de positionnement de la machine-outil.
Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 5
Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 6
Paramètres du produit:
Nom de l'article
Unité
P-force130R
P-force160 R
FBC130 tours
FBC160 tours
Le moulin à rouleaux
Diamètre de la broche
mm
130
160
130
160
Diamètre de l'axe de fraisage
mm
211.44
260
211.44
260
Spécification de la poignée de l'outil

NT1département d'État
NT1département d'État
NT1département d'État
NT1département d'État
Vitesse de rotation de la broche
R/min
10 à 1500
10 à 1000
10 à 1500
10 à 1500
Nombre maximal
le couple du fuseau
Les produits
Nom
1700/2100
2900 ou 3500.
3000 ou 3600
4400/5000
Le FANUC
Nom
1850/2200
3000 ou 3700
-
-
Moteur à broche
puissance
Les produits
Le nombre de sièges
41/49
41/49
41/49
60/69
Le FANUC
Le nombre de sièges
37/45
37/45
-
-
Section transversale du rouleau
mm
480×480
480×480
480×480
480×480
Un AVC
Axe X
mm
4000 ((augmentation par année 2000)
6000 ((augmentation par année 2000)
6000 ((augmentation par année 2000)
6000 ((augmentation par année 2000)
Axe Y
mm
Le montant de l'aide est calculé en fonction de la valeur de l'aide
Le montant de l'aide est calculé en fonction de la valeur de l'aide
Le montant de l'aide est fixé à la valeur de l'aide.
Le montant de l'aide est fixé à la valeur de l'aide.
Axe Z
mm
700
700
1000
1000
Axe W
mm
700
700
800
800
Alimentation pour animaux
Vitesse d'alimentation
Axe X/Y
mm/min
1-6000
1-6000
1-6000
1-6000
Axe Z/O
mm/min
1 à 3 000
1 à 3 000
1 à 3 000
1 à 3 000
On bouge vite.
Axe X/Y
mm/min
6000
6000
6000
6000
Axe Z/O
mm/min
3000
3000
3000
3000
Précision de positionnement







Norme d'exécution
Pour les produits de base:5289.2 à 2021
Axe X
mm
0.012/1000
(linéaire de grille en configuration standard)
0.012/1000
(linéaire de grille en configuration standard)
0.012/1000
(linéaire de grille en configuration standard)
0.012/1000
(linéaire de grille en configuration standard)
Axe Y
mm
0.02/1000; 0.012/1000 ((Ruleur de grille en configuration facultative)
Axe Z
mm
0.025; 0.015(linéaire de grille en configuration facultative)
0.025; 0.015 ((règle de grille en configuration facultative)
0.025; 0.015 ((règle de grille en configuration facultative)
0.025; 0.015 ((règle de grille en configuration facultative)
Axe W
mm
0.025
0.025
0.025
0.025
Précision de positionnement répétée


Norme d'exécution
Les produits de base doivent être soumis à un contrôle de conformité.
Axe X
mm
0.012
0.012
0.012
0.012
Axe Y
mm
0.012
0.012
0.012
0.012
Axe Z
mm
0.012
0.012
0.012
0.012
Axe W
mm
0.015
0.015
0.015
0.015
Remarque: les paramètres indiqués dans le tableau sont uniquement à titre de référence.
Configuration standard:
Système SIEMENS 828D
Réglaire de grille à axe X
rail de guidage linéaire importé pour axe X
Plaque de traction de protection en acier pour axe X
Les roulements à fuseaux importés
Fonction de soufflage par broche
Refroidisseur d'huile de tête domestique
Système de lubrification centralisé pour les machines-outils
Protection par blindage de colonne pour l'axe Y
Plate-forme soulevée/abaissée avec le support de tête
Unité d'enlèvement de copeaux de type chaîne à une seule face
Lumière tricolore, projecteur
vis et roulements en plomb importés sur les axes Y, Z et W
Pistolet à air/pistolet à eau propre
Configuration facultative:
Système SIEMENS ONE
Système FANUC0i/31i
Réglaire de grille à axe Y/Z
Fonction de capture automatique de la tête de l'accessoire
Tableaux de travail rotatifs CNC
Tête de fraisage manuelle/semi-automatique/automatique
Tête tournée détachable
Rédacteur d'outils (40/60)
Compensation de l'allongement thermique du ram
Système de refroidissement interne de la broche
Souffler une règle de grille
Plateforme
Contrôle adaptatif
Détection d'anomalies de charge d'outil
Paquet d'économies d'énergie

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.

2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 7
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 8

Exposition:

Machine-outil de fraisage et de perçage par CNC SMTCL P-Force pour l'industrie éolienne 9

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
