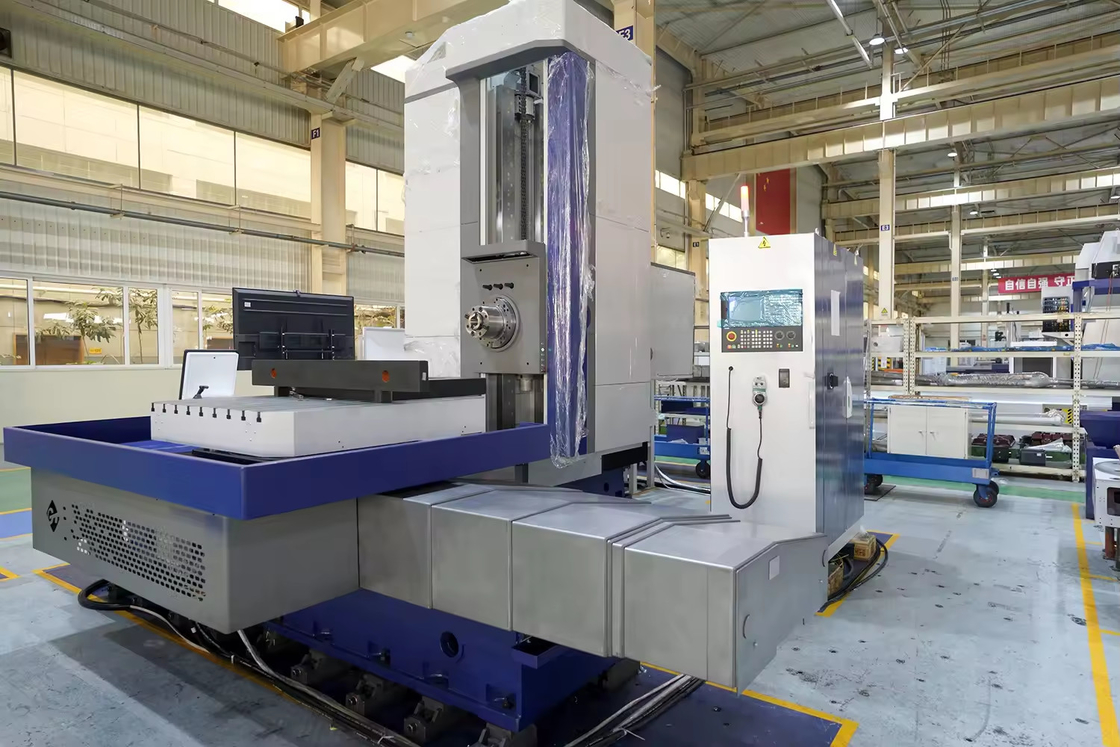

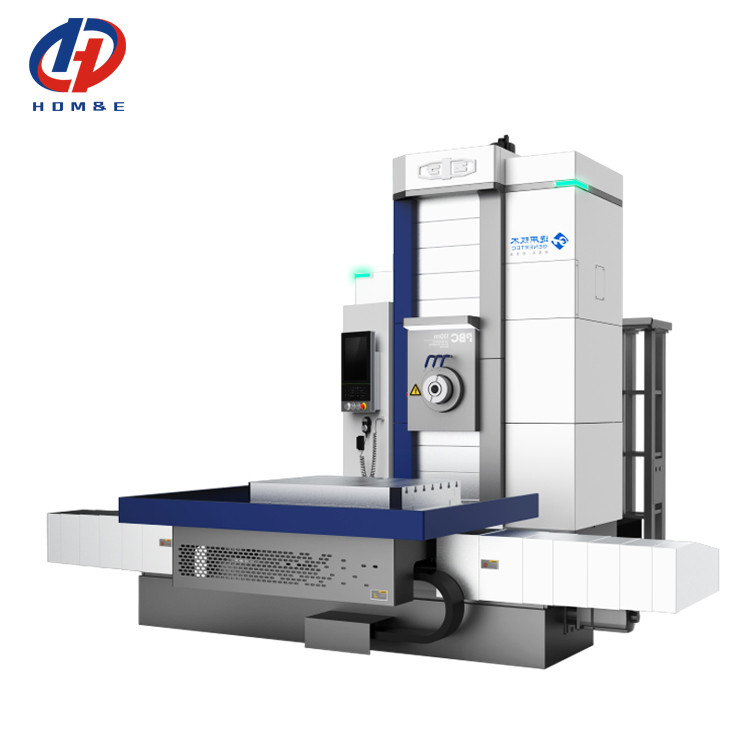

SMTCL PBC130RA Machines de fraisage à forage à forage à forage à 5 axes horizontales CNC
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | PBC130RA |
|---|---|---|---|
| CNC ou non: | CNC | mot clé: | Machines de fraisage à commande numérique horizontale |
| Vitesse du fuseau: | 10 à 1500 tours/min | Dimension d'établi: | 2 000 × 2 000 mm |
| Charge maximale du banc de travail: | 10/15/20/25/30 T | Voyage transversal X du banc de travail: | Pour les véhicules à moteur: |
| Voyage vertical Y du support de tête: | 2500 à 3000 mm | Voyage longitudinalZ de la colonne: | Pour les véhicules à moteur: |
| Voyage du RAM V: | 1 000 mm | Le déplacement de la broche W: | 900 mm |
| Mettre en évidence |
Machine de fraisage à forage horizontal SMTCL,Machine de fraisage à perce horizontale lourde,Machine de fraisage à forage horizontal à 5 axes |
||
Description du produit
Description du produit:
Caractéristiques du produit:
1La série de machines horizontales de fraisage et de forage CNC est en train d'introduire la technologie de pointe allemande, selon la demande du marché.combiné avec la structure mature des machines-outils similaires de notre société et le développement des machines-outils.

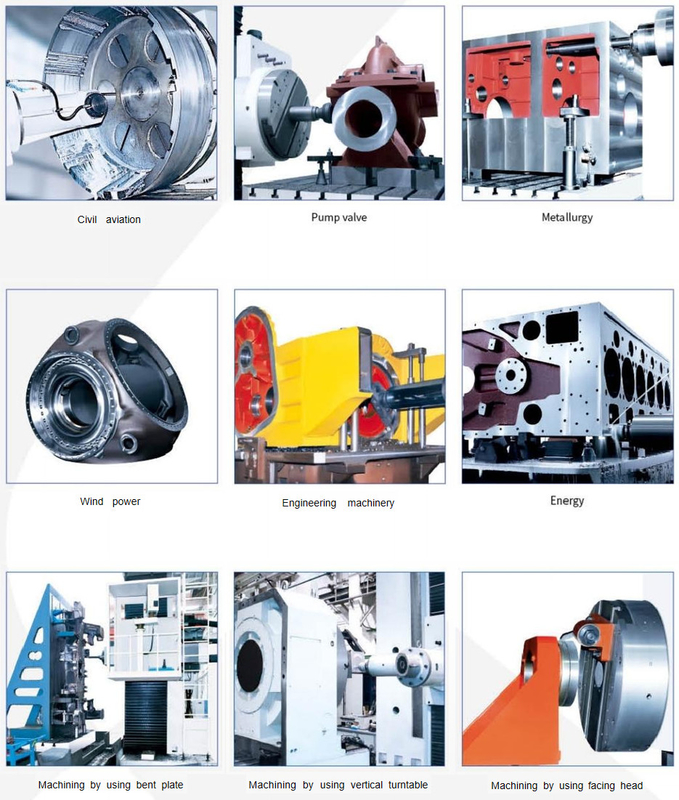

2"Utilisation de la conception modulaire, c'est-à-dire grâce à l'interface standard, les modules peuvent être librement combinés de différentes manières pour former des variantes de produits répondant aux différents besoins du marché.La machine est principalement de fraisage et de perçage, et peut également effectuer des opérations de forage, d'enroulement, de contrefaçage, de tournage et de rotation des extrémités et autres.
3,Spécialement adapté pour le traitement système poreux, exigences de distance de trou plus précis des pièces de boîte, la machine peut réaliser le positionnement automatique des coordonnées, mais peut également réaliser X, Y, Z,W, B toute liaison de quatre axes de coordonnées, peut être utilisée pour l'interpolation d'un contour d'arc et le traitement tridimensionnel de la surface.
4Selon les exigences de l'utilisateur, peut être équipé d'une plaque tournante CNC verticale, d'accessoires de fraisage à angle droit pour élargir la gamme de la technologie de traitement des machines.
Détails du produit:
|
Il est là.
|
Unité
|
PBC 130RA
|
PBC 160RA
|
|
|
Dimension du banc de travail
|
mm
|
10T:2000 × 2000;15T:2000 × 2000;20T:2000 × 2500;25T:2000 × 2000;30T:2500 × 2000;
|
||
|
Charge maximale du banc de travail
|
T
|
Je suis désolé.
|
||
|
Diamètre de la broche
|
mm
|
φ130
|
φ160
|
|
|
Surface de section du ram
|
mm
|
450 × 450
|
||
|
Trou conique de la broche
|
|
Je suis à 7 h 24 du matin.50
|
Je suis à 7 h 24 du matin.50
|
|
|
Spécification de la tige d'outil
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Vitesse du fuseau
|
R/min
|
10 à 1500
|
10 à 1000
|
|
|
Puissance du moteur principal
|
Le nombre de sièges
|
41/49
|
41/49
|
|
|
Le couple maximal de la broche
|
Nm
|
1700/2100
|
2900 ou 3500.
|
|
|
Voyage transversal X du banc de travail
|
mm
|
10T:2000/3000/3500/4000;15T:2000/3000/4000
Le montant de la garantie est calculé à partir du montant de la garantie.
|
||
|
Voyage vertical Y du support de tête
|
mm
|
2500 ou 3000
|
||
|
Voyage longitudinalZ de la colonne
|
mm
|
2000/2500
|
||
|
Voyage du RAM V
|
mm
|
1000
|
||
|
Le déplacement de la broche W
|
mm
|
900
|
||
|
Rotation du banc de travail B
|
- Je ne sais pas.
|
0.001×360
|
||
|
Vitesse d'alimentation
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
V,W
|
mm/min
|
1 à 3 000
|
||
|
B. Pour
|
R/min
|
0 à 1
|
||
|
Vitesse rapide
|
X, Y, Z
|
M/min
|
6
|
|
|
V,W
|
M/min
|
3
|
||
|
B. Pour
|
R/min
|
1
|
||
|
précision de positionnement
|
X, Y, Z
|
mm
|
0.02/1000,
0.012/1000 (échelle de grille)
|
|
|
V
|
mm
|
0.025/0.015 (échelle de grille)
|
||
|
W
|
mm
|
0.025/0.012 (échelle magnétique)
|
||
|
B. Pour
|
"" est supprimé.
|
10/4X90°;6
|
||
|
précision de repositionnement
|
X, Y, Z
|
mm
|
0.012
|
|
|
V
|
mm
|
0.012
|
||
|
W
|
mm
|
0.012
|
||
|
B. Pour
|
"" est supprimé.
|
6
|
||
|
Système CNC
|
|
|
Les résultats de l'enquête
|
Les résultats de l'enquête
|
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
