Description du produit:
Caractéristiques du produit:

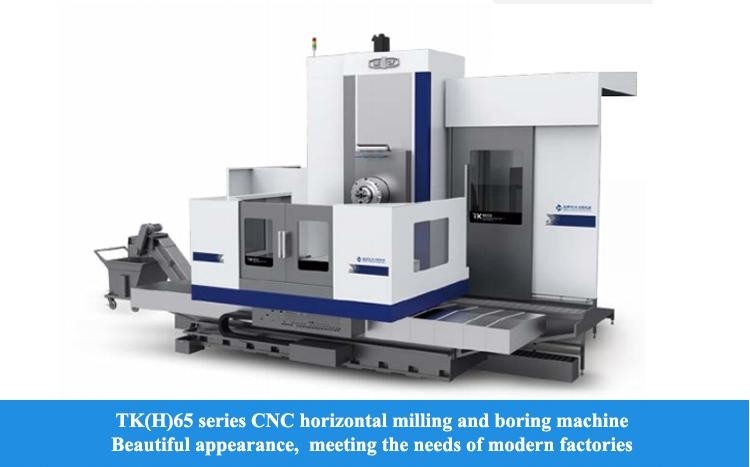

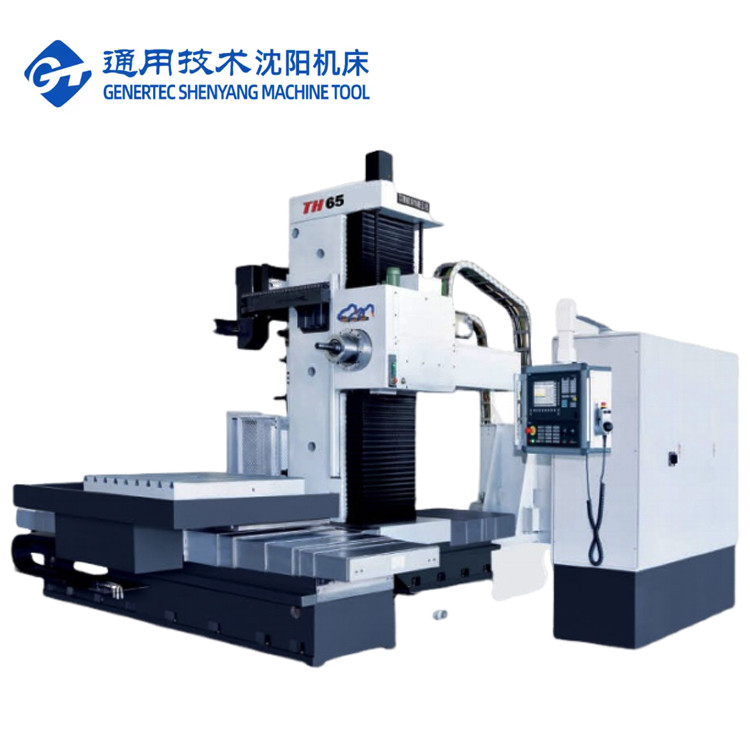

1La série de machines horizontales de fraisage et de forage CNC est en train d'introduire la technologie de pointe allemande, selon la demande du marché.combiné avec la structure mature des machines-outils similaires de notre société et le développement des machines-outils.
2"Utilisation de la conception modulaire, c'est-à-dire grâce à l'interface standard, les modules peuvent être librement combinés de différentes manières pour former des variantes de produits répondant aux différents besoins du marché.La machine est principalement de fraisage et de perçage, et peut également effectuer des opérations de forage, d'enroulement, de contrefaçage, de tournage et de rotation des extrémités et autres.
3,Spécialement adapté pour le traitement système poreux, exigences de distance de trou plus précis des pièces de boîte, la machine peut réaliser le positionnement automatique des coordonnées, mais peut également réaliser X, Y, Z,W, B toute liaison de quatre axes de coordonnées, peut être utilisée pour l'interpolation d'un contour d'arc et le traitement tridimensionnel de la surface.
4Selon les exigences de l'utilisateur, peut être équipé d'une plaque tournante CNC verticale, d'accessoires de fraisage à angle droit pour élargir la gamme de la technologie de traitement des machines.
Détails du produit:
|
Il est là.
|
Unité
|
TK ((H) 6511
|
TK ((H) P 6511
|
||
|

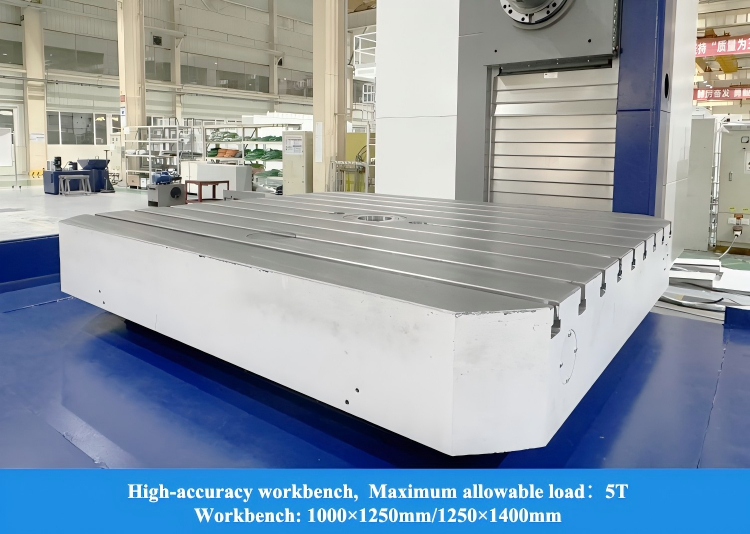

Dimension du banc de travail
|
mm
|
1000 fois 1250 ou 1250 fois 1400
|
|||
|
Charge maximale du banc de travail
|
T
|
5
|
|||
|
Diamètre de la broche
|
mm
|
φ110
|
|||
|
Diamètre de la tête face au sol
|
mm
|
-
|
φ630
|
||
|
Trou conique de la broche
|
|
Je suis à 7 h 24 du matin.50
|
|||
|
Spécification de la tige d'outil
|
|
JT50/BT50
|
|||
|
Vitesse du fuseau
|
R/min
|
10 à 2500
|
10 à 2000
|
||
|
La vitesse de la tête face
|
R/min
|
-
|
10 à 200
|
||
|
Puissance du moteur principal
|
Le nombre de sièges
|
19.5/23. Je vous en prie.4
|
|||
|
Le couple maximal de la broche
|
Nm
|
Pour les produits de l'industrie
|
|||
|
Voyage transversal X du banc de travail
|
mm
|
Le montant de l'indemnité
|
|||
|
Voyage vertical Y du support de tête
|
mm
|
1500/2000
|
|||
|
Voyage longitudinalZ de la colonne
|
mm
|
1200/2000
|
|||
|
Voyage W de la broche
|
mm
|
550
|
|||
|
Voyage U du bloc coulissant de la tête face à la roue
|
mm
|
-
|
140
|
||
|
Rotation du banc de travail B
|
- Je ne sais pas.
|
0.001×360
|
|||
|
Distance du centre de la broche au banc de travail
|
mm
|
60 à 1560/30 à 1530
|
|||
|
La désapprobation de la défense est à son comble.
|
mm
|
350
|
487
|
||
|
Vitesse d'alimentation
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
|
W
|
mm/min
|
1 à 2 000
|
|||
|
U
|
mm/min
|
-
|
1 à 1000
|
||
|
B. Pour
|
R/min
|
0 à 1.5
|
|||
|
Vitesse rapide
|
X, Y, Z
|
M/min
|
9
|
||
|
W
|
M/min
|
2.4
|
|||
|
U
|
M/min
|
-
|
2.4
|
||
|
B. Pour
|
R/min
|
2.5
|
|||
|
précision de positionnement
|
X, Y, Z
|
mm
|
X: Je ne sais pas.0.02/0.016 (échelle de grille)
YZ: Je suis désolé.0.018/0.015 (échelle de grille)
|
||
|
W
|
mm
|
0.02
|
|||
|
U
|
mm
|
-
|
0.032
|
||
|
B. Pour
|
"" est supprimé.
|
10, 4X90°;6
|
|||
|
précision de repositionnement
|
X, Y, Z
|
mm
|
X: Je ne sais pas.0.011- Je ne sais pas.0.01
|
||
|
W
|
mm
|
0.016
|
|||
|
U
|
mm
|
-
|
0.018
|
||
|
B. Pour
|
"" est supprimé.
|
6
|
|||
|

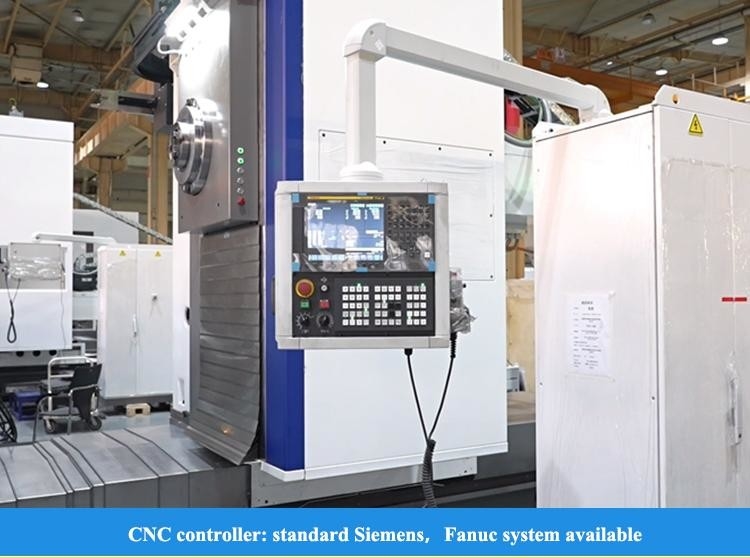

Système CNC
|
|
|
Les résultats de l'enquête
|
||
Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
