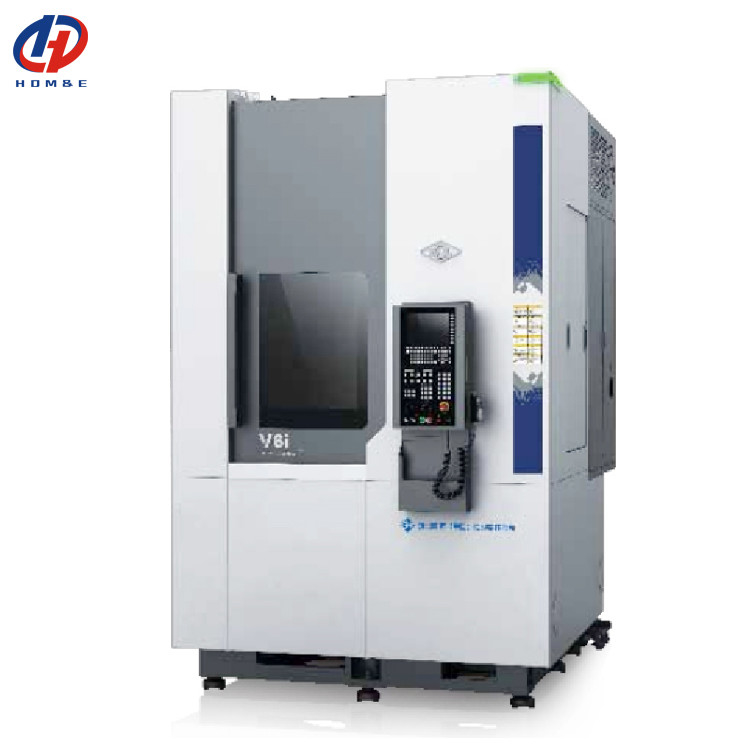

Le tour CNC vertical SMTCL V6 est un tour CNC vertical lourd
Nom de la marque:
SMTCL
Numéro de modèle:
V6
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | V6 |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Le tour CNC vertical |
| Type de nez de broche: | A2-11 | Puissance de sortie du moteur principal: | 22/30kw |
| Diamètre maximal de balancement au-dessus du lit: | Φ800 /Φ1000 mm | Hauteur de coupure maximum: | 600/900 mm |
| Mettre en évidence |
Machines de fraisage à commande numérique à commande numérique verticale,V6 tour CNC verticale,Le tour CNC vertical de 22 kW |
||
Description du produit
Description du produit:
Le tour CNC vertical SMTCL V6 est un tour CNC vertical lourd
Le tour vertical CNC est une machine-outil pour l'usinage de pièces de travail, caractérisée par une broche perpendiculaire à la surface de travail.Il utilise un système de commande numérique pour contrôler le mouvement de l'outil pour obtenir un fonctionnement d'usinage précis. Le tour vertical CNC est généralement composé d'un corps d'outil de machine, d'un banc de travail, d'une broche, d'un support d'outil, d'un système CNC, etc. Le corps de machine est généralement composé d'un lit, d'une colonne et d'un faisceau,fournissant un support stable et une rigidité. Le banc de travail est une plate-forme permettant de tenir les pièces de travail et peut être soulevé et tourné au besoin.et la vitesse et la vitesse d'alimentation peuvent être contrôlés par le système CNC. Le support d'outil est une pièce utilisée pour fixer l'outil, qui peut réaliser l'alimentation et le rebond de l'outil.qui peut contrôler la voie en mouvement et les paramètres d'usinage de l'outil par le biais du programme. Le tour vertical CNC présente les avantages d'une grande précision, d'une grande efficacité et d'une forte flexibilité. Il peut effectuer une variété d'opérations d'usinage, telles que le tournage, le fraisage, le forage, etc.Grâce à la programmation du système de commande numérique, l'usinage de formes complexes peut être réalisé, et la précision d'usinage et l'efficacité de production peuvent être améliorées.traitement des moisissures et autres domaines.Caractéristiques du produit:

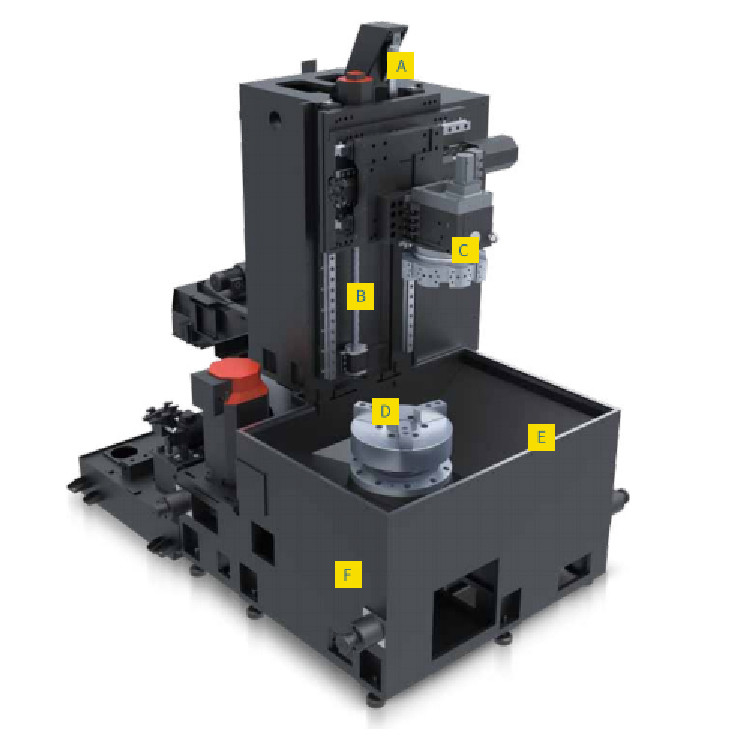

A,Bilan d'azote
Le mécanisme indépendant d'équilibrage de l'azote assure un mouvement rapide sur l'axe Z et présente des caractéristiques de protection de l'environnement et d'économie d'énergie
B,Construction compacte
La structure de l'unité principale est compacte et sa superficie est réduite
C, deux axes à grande vitesse
L'efficacité de l'usinage est effectivement améliorée

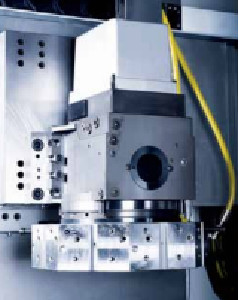

D,épinte intégrale
Le fuseau à haute rigidité assure une coupe plus lisse et la structure imperméable à l'eau à double labyrinthe assure la fiabilité du fuseau.
E, Grand angle de décharge de la puce
L'angle de décharge de la puce est élargi pour assurer une décharge fluide de la puce.
F, intégrale
Le lit est analysé et optimisé pour améliorer la rigidité de la machine-outil.
Détails du produit:

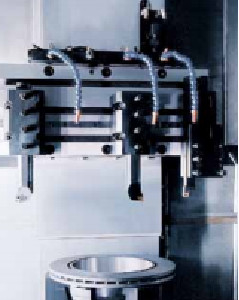

Le tour CNC vertical de la série V6
La structure de la boîte, dotée d'excellentes performances d'absorption des chocs et d'un espace d'usinage plus grand, convient à l'usinage de composants automobiles tels que le moyeu de frein, le moyeu de roue et le boîtier du réducteur.roue d'ascenseurLe produit peut également être utilisé pour l'usinage des roulements doux/durs et est capable de remplacer le meulage par tournage.La machine-outil est pratique pour l'installation de divers appareils spéciaux, et peuvent être utilisés pour l'usinage de composants de boîtiers compliqués et de composants de forme anormale.
Paramètres du produit:
|
Nom de l'article
|
Unité
|
V6i
|
V6C
|
V6S
|
|
Capacité d'usinage
|
||||
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Φ800
|
Φ860
|
Φ1000
|
|
Hauteur maximale de coupe
|
mm
|
740
|
700
|
800
|
|
Diamètre de coupe maximal
|
mm
|
Φ600
|
Φ800
|
Φ900
|
|
Le moulin à rouleaux
|
||||
|
Type de nez à broche
|
|
A2 à 11
|
A2 à 11
|
A2 à 15
|
|
Plage de vitesse de la broche
|
R/min
|
50 à 2000
|
50 à 1500
|
50 à 800
|
|
Puissance de sortie du moteur principal
|
KW
|
22/30
|
22/30
|
37/55
|
|
Le couple de sortie maximal de la broche
|
Nm
|
1244
|
1244
|
2000
|
|
Diamètre du tuyau
|
pouces
|
21 ¢
|
21 ¢
|
24 ¢
|
|
Nourrissage
|
||||
|
Vitesse de traversée rapide sur l'axe X
|
M/min
|
20
|
16
|
10
|
|
Vitesse de traverse rapide sur l'axe Z
|
R/min
|
20
|
16
|
12
|
|
Les voyages
|
||||
|
Voyage par axe x
|
mm
|
340
|
440
|
800
|
|
Voyage par axe Z
|
mm
|
740
|
720
|
850
|
|

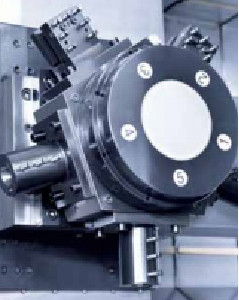

Postes d'outils
|
||||
|
Type de poteau d'outil
|
|
Position horizontale 8
|
Position horizontale 8
|
Position horizontale 8
|
|
Taille des outils
|
|
32*32/Φ50
|
32*32/Φ50
|
32*32/Φ50
|
|
Précision
|
||||
|
Précision d'usinage
|
|
IT6
|
Les données de référence
|
Les données de référence
|
|
Roughness de la surface de la pièce usinée
|
|
Je suis Ra1.6
|
Je suis Ra1.6
|
Je suis Ra1.6
|
|
Précision de positionnement
|
||||
|
Axe X
|
mm
|
0.008
|
0.008
|
0.018
|
|
Axe Z
|
mm
|
0.010
|
0.010
|
0.020
|
|
Répétabilité du positionnement
|
||||
|
Axe X
|
mm
|
0.006
|
0.006
|
0.0075
|
|
Axe Z
|
mm
|
0.006
|
0.006
|
0.015
|
|
Capacité de charge maximale
|
||||
|
Disques (y compris les rouleaux)
|
en kg
|
500
|
600
|
800
|
|
Poids de la machine
|
||||
|
Unité principale
|
en kg
|
9000
|
10500
|
15000
|
|
Dimension globale
|
||||
|
Je suis désolé.
|
mm
|
2030*2737*3188
|
3400*2200*3300
|
3940*2795*3671
|
Application dans le secteur industriel:
Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:

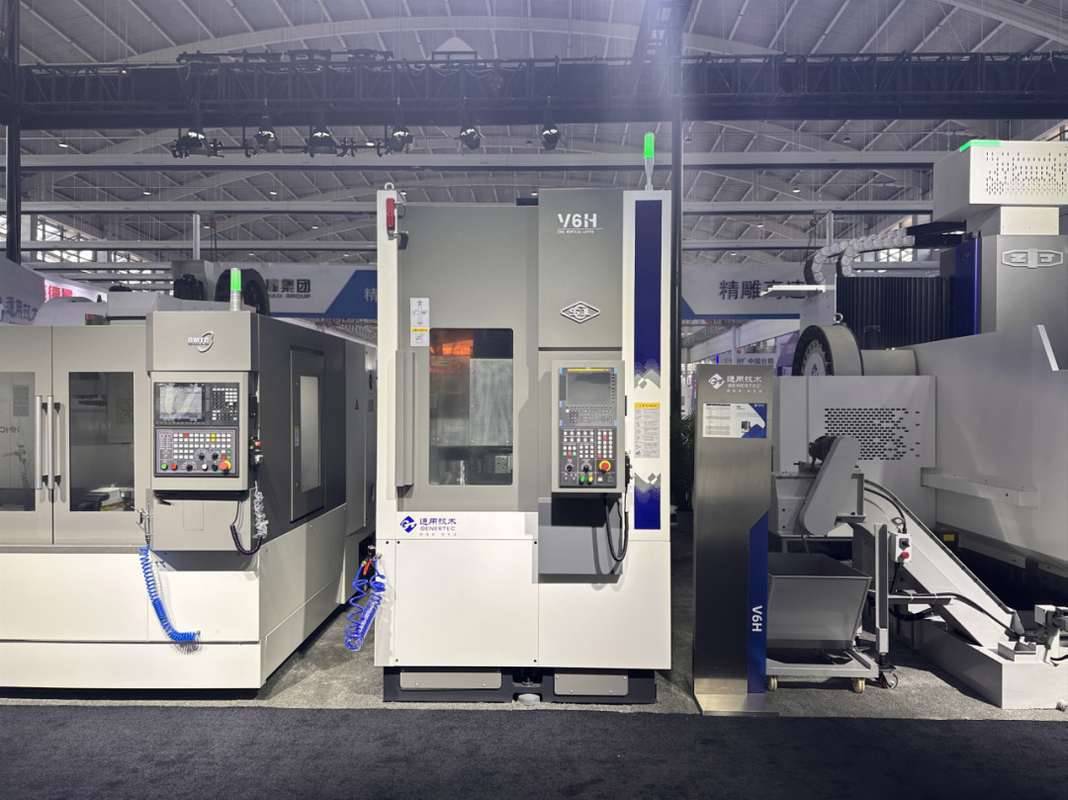

Exposition:
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
