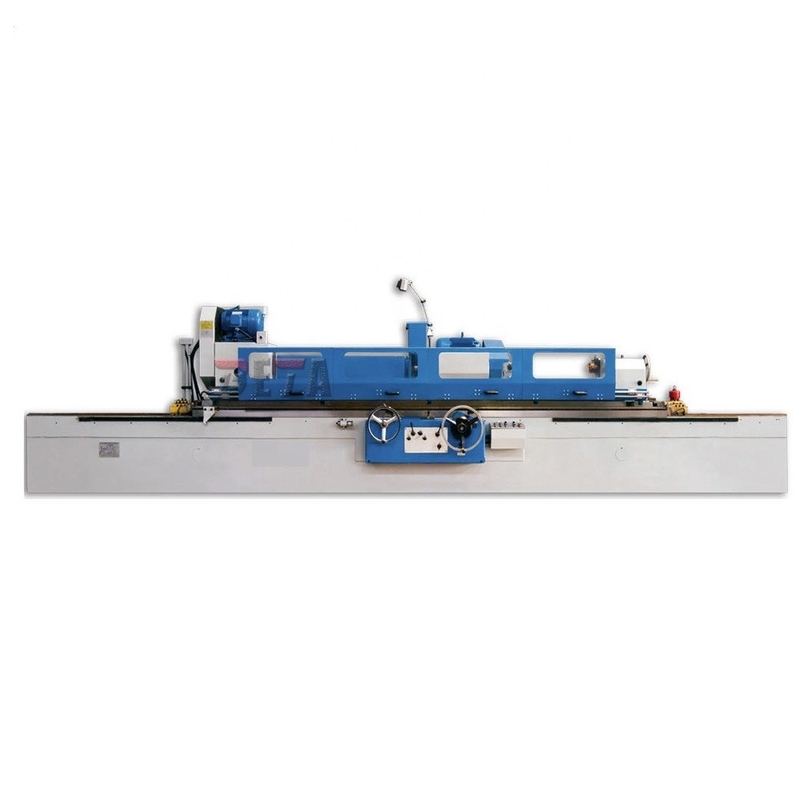

Broyeur cylindrique universelle Machine en métal de voyage de la machine de meulage M1463 450mm
Détails du produit
| Nom de produit: | Machine de meulage M1463 cylindrique | Distance entre les centres: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Au sol de diamètre: | 30-630mm | Poids maximal du morceau de travail: | 3000kg |
| Vitesse d'axe de Workhead: | 50HZ : 14-140 Stepless r/min | Angle pivotant de tête de roue: | 1100/550 r/min |
| Voyage maximal: | 450mm | Poids brut: | 18(2000). 19(3000)、 du、 24(4000) 26(5000) t |
| Mettre en évidence |
Machine de meulage cylindrique universelle,Machine de meulage M1463 cylindrique,broyeur Machine en métal de voyage de 450mm |
||
Description du produit
M14 broyeur cylindrique en métal de machine de meulage d'universel de la série M1463
Cette série de broyeurs de cylindrique emploie les mécanismes de verrouillage électriques et hydrauliques avec les diverses pièces mobiles, qui sont sûres et fiables pour fonctionner. Il convient à rectifier la précision IT6-IT5 les objets rotatoires cylindrique ou coniques. Il convient à la d'une seule pièce et aux ateliers de production par lots.
CARACTÉRISTIQUES STRUCTURELLES
| Accessoires standard | Accessoires facultatifs | ||
| Réservoir d'eau de refroidissement | Fer de patin de mise à niveau | Support de équilibrage de roue | Repos monté en parallèle |
| Raboteuse externe de cercle | Lumière fonctionnante | Sepatator magnétique | Raboteuse de roue de visage d'extrémité |
| Mandrin de meule et manipulation des outils |
Cadre central ouvert | Séparateur magnétique filtre de ceinture |
Raboteuse de roue de rayon |
| Norme ouverte de cadre central | centre | dispositif central de meulage | |
| Axe d'équilibre | abrasifs ronds internes (seulement séries M14) | ||
Paramètres techniques principaux
| ARTICLE | UNITÉ | M1463 | |
| Distance entre les centres | millimètre | 2000, 3000, 4000, 5000 | |
| Taille centrale | millimètre | 370 | |
| Dia. Ground (O.D) | millimètre | 30-630 | |
| Dia. Ground (identification) | millimètre | 30-250 | |
| Au sol maximal de longueur (O.D) | millimètre | 2000, 3000, 4000, 5000 | |
| Au sol maximal de longueur (identification) | millimètre | 320 | |
| Poids maximal du morceau de travail | kilogramme | 3000 | |
| Angle pivotant | ° | +90° | |
| Chandelle centrale | LA TA | 80 métriques # | |
| Vitesse d'axe | r/min | 50HZ : 14~140 stepless | |
| Angle pivotant | r/min | 1100/550 | |
| Voyage rapide de Wheelhead | millimètre | 100 | |
| Voyage maximal | millimètre | 450 | |
| Angle pivotant | ° | -30° | |
| Alimentation de main par. | rev | 4/finish rugueux 0,5 | |
| Alimentation de main par. | gra | Rugueux : 0,02 finitions : 0,0025 | |
| Taille de roue (ODxWxID) | millimètre | 600x75x305 | |
| Vitesse périphérique | m/s | 35/17.5 | |
| Vitesse d'axe | r/min | 10000 | |
| Taille de roue | millimètre | Maximum : minute 175x32x32 : 30x25x10 | |
| Alimentation de main par. | rev | 5 | |
| Angle pivotant maximal de table | Cockwise | ° | 2° (2000), 1 ° (3000,4000,5000) |
| En sens inverse des aiguilles d'une montre | ° | 4° (2000), 3° (3000) 2.5° (4000), 1.5° (5000) |
|
| Gamme de vitesse longitudinale de table | m/min | 0.1-2.5 | |
| Chandelle centrale | LA TA | 80 métriques # | |
| Voyage de cannette | millimètre | 70 | |
| Puissance de moteur de Wheelhead | kilowatt | 7/11 | |
| Meulage interne | kilowatt | 1,5 | |
| Puissance de moteur de Workhead | kilowatt | 15 | |
| Poids brut | t | 18(2000), 19(3000) 24(4000), 26(5000) |
|
| Dimension de emballage | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
|
Points forts du produit
M14 broyeur cylindrique en métal de machine de meulage d'universel de la série M1463 Cette série de broyeurs de cylindrique emploie les mécanismes de verrouillage électriques et hydrauliques avec les diverses pièces mobiles, qui sont sûres et fiables pour fonctionner. Il convient à rectifier la pr...
