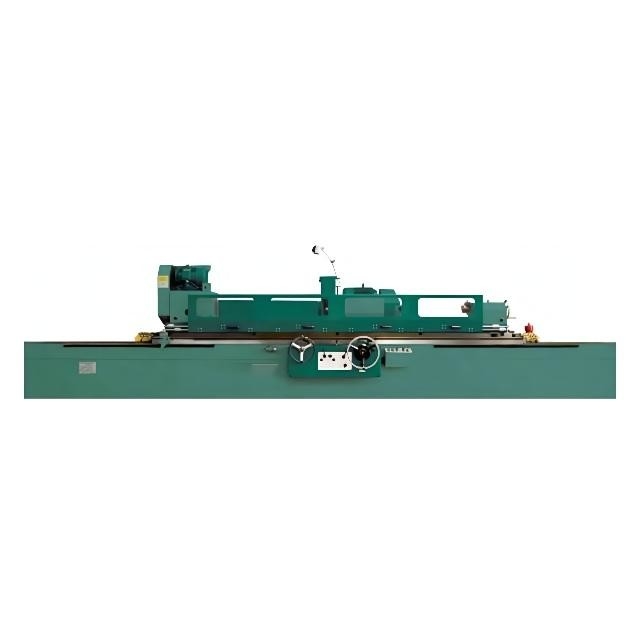

Machine de meulage M1363 externe circulaire 3000kg avec l'exactitude d'IT5 IT6
Détails du produit
| Nom de produit: | Machine de meulage M1363 cylindrique | Distance entre les centres: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Au sol de diamètre: | 30-630mm | Poids maximal du morceau de travail: | 3000kg |
| Vitesse d'axe de Workhead: | 50HZ : 6.5~65 Stepless r/min | Angle pivotant de tête de roue: | 870 r/min |
| Voyage maximal: | 475mm | Poids brut: | 18(2000)、 du、 22(3000) 23(4000) 26(5000) |
| Mettre en évidence |
machine de meulage 3000kg externe,Machine de meulage IT5 externe,Machine de meulage IT6 circulaire |
||
Description du produit
M13 prix de Cylindrical Grinding Machine de fabricant de la série M1363 Chine
- La machine est conçue et fabriquée pour rectifier les surfaces externes cylindrique ou coniques avec l'exactitude d'IT5 et d'IT6.
- Le voyage longitudinal de la table de travail est commandé également steplessly par le circuit hydraulique, et à la main la roue. L'approche et le retrait rapides de la tête de roue est commandé hydraulique, l'entrée est effectuée par hydraulique et le volant de commande.
| Accessoires standard | Accessoires facultatifs | ||
| Réservoir d'eau de refroidissement | Fer de patin de mise à niveau | Support de équilibrage de roue | Repos monté en parallèle |
| Raboteuse externe de cercle | Lumière fonctionnante | Sepatator magnétique | Raboteuse de roue de visage d'extrémité |
| Mandrin de meule et manipulation des outils |
Cadre central ouvert | Séparateur magnétique filtre de ceinture |
Raboteuse de roue de rayon |
| Norme ouverte de cadre central | centre | dispositif central de meulage | |
| Axe d'équilibre | abrasifs ronds internes (seulement séries M14) | ||
Paramètres techniques principaux
| Capacité générale | ARTICLE | UNITÉ | M1363 | MQ1363 | |
| Distance entre les centres | millimètre | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Taille centrale | millimètre | 370 | 350 | ||
| Dia. Ground (O.D) | millimètre | 30-630 | 30-630 | ||
| Au sol maximal de longueur (O.D) | millimètre | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Poids maximal du morceau de travail | kilogramme | 3000 | 1500 | ||
| Tête de travail | Chandelle centrale | LA TA | 80 métriques # | 6 | |
| Vitesse d'axe | r/min | 50HZ : 6.5~65 Stepless | 50HZ : 10~100 Stepless | ||
| Tête de roue | Angle pivotant | r/min | 870 | 870 | |
| Voyage rapide de Wheelhead | millimètre | 100 | 100 | ||
| Voyage maximal | millimètre | 475 | 438 | ||
| Alimentation de main par. | rev | 4/finish rugueux 0,5 | 4/finish rugueux 0,5 | ||
| Alimentation de main par. | gra | Rugueux : 0,02 finitions : 0,0025 | Rugueux : 0,02 finitions : 0,0025 | ||
| Taille de roue (ODxWxID) | millimètre | 750x75x305 | 750x75x305 | ||
| Vitesse périphérique | m/s | 35 | 35 | ||
| Tableau | Alimentation de main par. | rev | 5 | 5 | |
| Angle pivotant maximal de table | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| En sens inverse des aiguilles d'une montre | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Gamme de vitesse longitudinale de table | m/min | 0.1-2.5 | 0.1-3 | ||
| Contre-pointe | Chandelle centrale | LA TA | 80 métriques # | 6 | |
| Voyage de cannette | millimètre | 70 | 70 | ||
| Moteur | Puissance de moteur de Wheelhead | kilowatt | 22 | 18,5 | |
| Puissance de moteur de Workhead | kilowatt | 15 | 5,5 | ||
| Machine | Poids brut | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Dimension de emballage | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
Points forts du produit
M13 prix de Cylindrical Grinding Machine de fabricant de la série M1363 Chine - La machine est conçue et fabriquée pour rectifier les surfaces externes cylindrique ou coniques avec l'exactitude d'IT5 et d'IT6. - Le voyage longitudinal de la table de travail est commandé également steplessly par le ...
