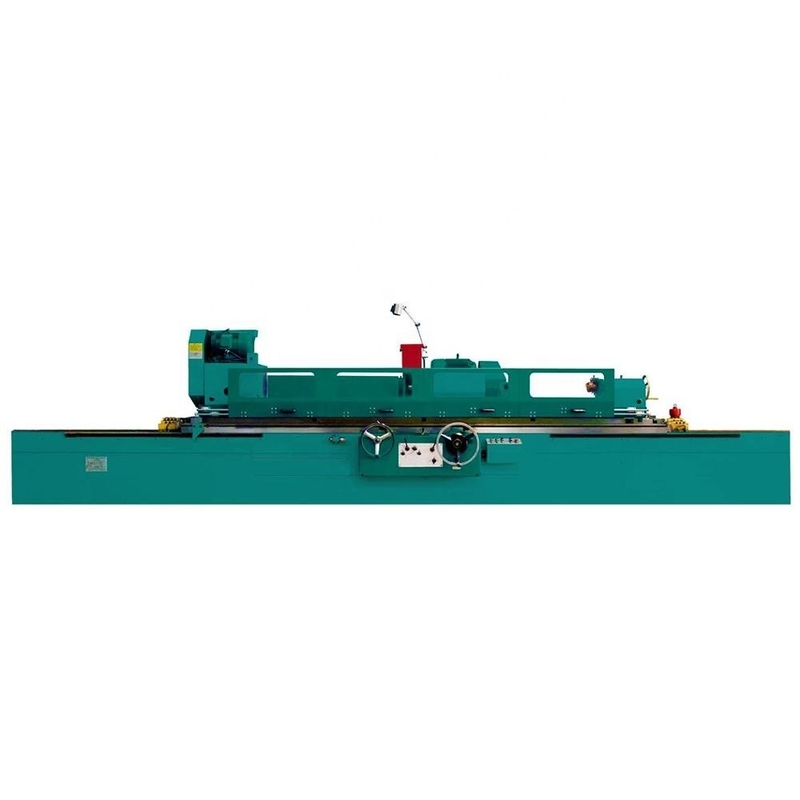

Voyage cylindrique de la machine de meulage de la précision M1350 50HZ 438mm
Détails du produit
| Nom de produit: | Machine de meulage M1350 cylindrique | Distance entre les centres: | 1500/2000/3000/4000mm |
|---|---|---|---|
| Au sol de diamètre: | 25-500mm | Poids maximal du morceau de travail: | 1000kg |
| Vitesse d'axe de Workhead: | 50HZ : 18~180 Stepless r/min | Angle pivotant de tête de roue: | 870 r/min |
| Voyage maximal: | 438mm | Poids brut: | 10(1500)、 13 du、 11(2000) (3000) 17(4000) |
| Mettre en évidence |
Machine de meulage M1350 cylindrique,Machine de meulage 50HZ cylindrique,Machine de meulage de précision d'OIN |
||
Description du produit
Machine de meulage cylindrique de la série M1350 de la précision M13 de la Chine
Cette série de broyeur de cylindrique adopte électrique et le mécanisme de verrouillage hydraulique, chaque pièce mobile, opération est sûr et fiable. Approprié à rectifier la précision IT6-IT5 objet tournant cylindrique ou conique. Approprié à la d'une seule pièce, atelier de production par lots.
CARACTÉRISTIQUES DU PRODUIT
L'alimentation horizontale du wheelhead est conduite par pression hydraulique de réaliser l'alimentation périodique automatique micro et l'avance rapide et de régresser. Peut également faire manuellement l'alimentation approximative d'amende.
La table de la série M1350, M1450, M1363 et le rail de guide de wheelhead adopter le rail de guide statique, mouvement à vitesse réduite est stable.
M1350, M1450, wheelhead de la série M1363 avec le haut axe rigide, précision rotatoire élevée, bonne rigidité. Le workhead adopte le convertisseur de fréquence pour réaliser le règlement stepless de vitesse.
| Capacité générale | ARTICLE | UNITÉ | M1350 | |
| Distance entre les centres | millimètre | 1500, 2000, 3000,4000 | ||
| Taille centrale | millimètre | 270 | ||
| Dia. Ground (O.D) | millimètre | 25-500 | ||
| Au sol maximal de longueur (O.D) | millimètre | 1500, 2000, 3000,4000 | ||
| Poids maximal du morceau de travail | kilogramme | 1000 | ||
| Tête de travail | Chandelle centrale | LA TA | 6 | |
| Vitesse d'axe | r/min | 50HZ : 18~180 Stepless | ||
| Tête de roue | Angle pivotant | r/min | 870 | |
| Voyage rapide de Wheelhead | millimètre | 100 | ||
| Voyage maximal | millimètre | 438 | ||
| Alimentation de main par. | rev | 4/finish rugueux 0,5 | ||
| Alimentation de main par. | gra | Rugueux : 0,02 finitions : 0,0025 | ||
| Taille de roue (ODxWxID) | millimètre | 750x75x305 | ||
| Vitesse périphérique | m/s | 35 | ||
| Tableau | Alimentation de main par. | rev | 5 | |
| Angle pivotant maximal de table | Cockwise | ° | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| En sens inverse des aiguilles d'une montre | ° | 6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Gamme de vitesse longitudinale de table | m/min | 0.1-3 | ||
| Contre-pointe | Chandelle centrale | LA TA | 6 | |
| Voyage de cannette | millimètre | 70 | ||
| Moteur | Puissance de moteur de Wheelhead | kilowatt | 15 | |
| Puissance de moteur de Workhead | kilowatt | 4,0 | ||
| Machine | Poids brut | t | 10(1500), 11(2000) 13 (3000), 17(4000) |
|
| Dimension de emballage | cm | 456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
PAQUET &SHIPPING

FAQ
1. Quelles sont les conditions de paiement ?
: T/T, paiement initial de 30% quand ordre, paiement d'équilibre de 70% avant expédition ; LC irrévocable à vue.
2. Quels sont vos termes commerciaux ?
: FOB, CFR et CAF tous acceptables.
3.When est le délai de livraison ?
: Si la machine que vous commanderez est machine standard, nous peut préparer la machine dans 30-45days. si quelques machines spéciales seront des certain plus longues.
4. Quels sont vos termes commerciaux ?
: Le GOUSSET, les CFR, le CAF ou d'autres des termes sont tous acceptables.
5. Quelle est votre quantité et garantie d'ordre minimum ?
: MOQ est un réglé, et la garantie est d'un an.
6. Quel est le paquet des machines ?
: La norme de machines sera emballée dans le cas de contreplaqué.
