Haute précision universelle rectifiant et usinant M13 MW1320
Détails du produit
| Nom de produit: | Machine de meulage MW1320 cylindrique | Distance entre les centres: | 500/750mm |
|---|---|---|---|
| Au sol de diamètre: | 8-200mm | Poids maximal du morceau de travail: | 100kg |
| Vitesse d'axe de Workhead: | 50HZ : 25-380 Stepless r/min | Angle pivotant de tête de roue: | 1335 r/min |
| Voyage maximal: | 205mm | Poids brut: | 3(500), 3.1(750) t |
| Mettre en évidence |
Haute précision M13 rectifiant et usinant,Haute précision MW1320 rectifiant et usinant |
||
Description du produit

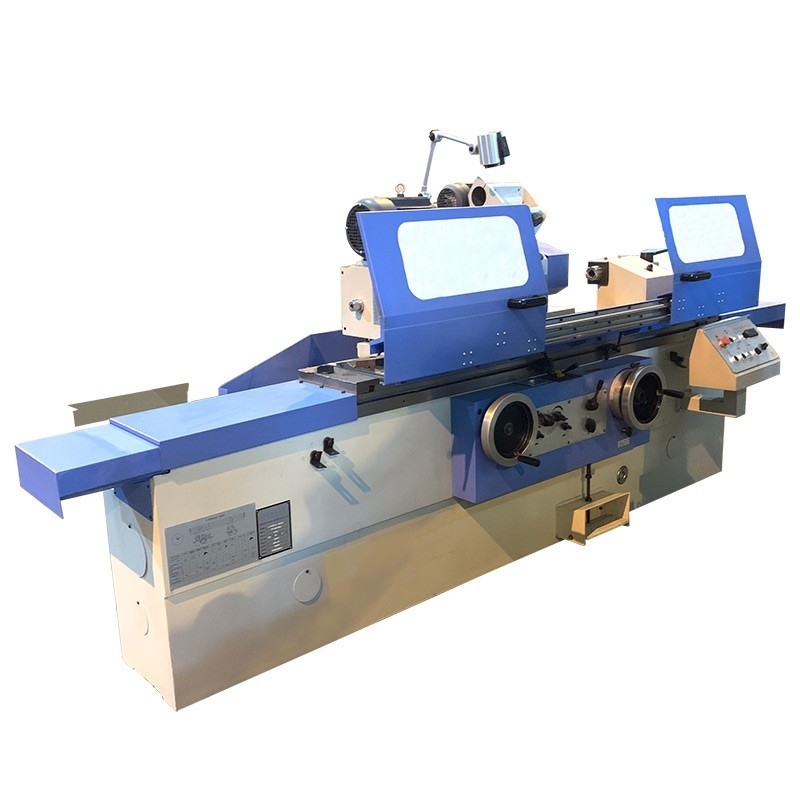

Machine de meulage cylindrique universelle de la série M13 MW1320 de haute précision
Cette série de broyeurs de cylindrique emploie les mécanismes de verrouillage électriques et hydrauliques avec les diverses pièces mobiles, qui sont sûres et fiables pour fonctionner. Il convient à rectifier la précision IT6-IT5 les objets rotatoires cylindrique ou coniques. Il convient à la d'une seule pièce et aux ateliers de production par lots.
| Accessoires standard | Accessoires facultatifs | ||
| Réservoir d'eau de refroidissement | Fer de patin de mise à niveau | Support de équilibrage de roue | Repos monté en parallèle |
| Raboteuse externe de cercle | Lumière fonctionnante | Sepatator magnétique | Raboteuse de roue de visage d'extrémité |
| Mandrin de meule et manipulation des outils |
Cadre central ouvert | Séparateur magnétique filtre de ceinture |
Raboteuse de roue de rayon |
| Norme ouverte de cadre central | centre | dispositif central de meulage | |
| Axe d'équilibre | abrasifs ronds internes (seulement séries M14) | ||
Paramètres techniques principaux
| Capacité générale | ARTICLE | UNITÉ | MW1320 | |
| Distance entre les centres | millimètre | 500 750 | ||
| Taille centrale | millimètre | 135 | ||
| Dia. Ground (O.D) | millimètre | 8-200 | ||
| Au sol maximal de longueur (O.D) | millimètre | 500 750 | ||
| Poids maximal du morceau de travail | kilogramme | 100 | ||
| Tête de travail | Chandelle centrale | LA TA | 4 | |
| Vitesse d'axe | r/min | 50HZ : 25~380 Stepless | ||
| Tête de roue | Angle pivotant | r/min | 1335 | |
| Voyage rapide de Wheelhead | millimètre | 50 | ||
| Voyage maximal | millimètre | 205 | ||
| Alimentation de main par. | rev | 2/finish rugueux 0,5 | ||
| Alimentation de main par. | gra | Rugueux : 0,01 finitions : 0,0025 | ||
| Taille de roue (ODxWxID) | millimètre | 500x50x203 | ||
| Vitesse périphérique | m/s | 35 | ||
| Tableau | Alimentation de main par. | rev | 6 | |
| Angle pivotant maximal de table | Cockwise | ° | 3° | |
| En sens inverse des aiguilles d'une montre | ° | 9° (500), 8° (750) | ||
| Gamme de vitesse longitudinale de table | m/min | 0.1-4 | ||
| Contre-pointe | Chandelle centrale | LA TA | 4 | |
| Voyage de cannette | millimètre | 30 | ||
| Moteur | Puissance de moteur de Wheelhead | kilowatt | 6 | |
| Puissance de moteur de Workhead | kilowatt | 1,1 | ||
| Machine | Poids brut | t | 3(500), 3.1(750) | |
| Dimension de emballage | cm | 235x203x 205(500) 275x203x 205(750) | ||
