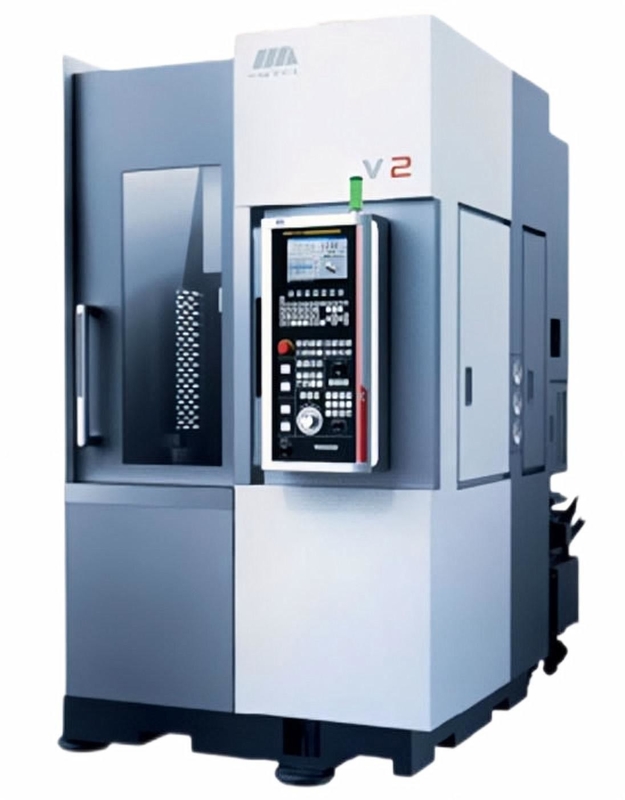

La commande numérique par ordinateur verticale de grande précision de V2C V2S tourne la grande vitesse horizontale de 8 stations
Détails du produit
| Nom de produit: | Tour vertical de la commande numérique par ordinateur V2 | Diamètre maximum d'oscillation: | 430/500mm |
|---|---|---|---|
| Hauteur de coupure maximum: | 350 millimètres | Diamètre de coupure maximum: | 280/330 millimètre |
| Forme de nez d'axe: | A2-6, A2-8 | Gamme de vitesse d'axe: | 50-4000 r/min, 50-3000 r/min |
| sortie de moteur principal: | 11/15,15/18.5 | couple de max.output d'axe: | moteur de 272β motor/400α, moteur de 447β motor/680α |
| diamètre de mandrin: | 8/10 pouce | De type courant de la tourelle: | 8 stations horizontales d'outil |
| Mettre en évidence |
La commande numérique par ordinateur verticale de V2S tourne,8 tours verticaux de commande numérique par ordinateur de stations,Usinage à grande vitesse de commande numérique par ordinateur de V2C |
||
Description du produit
La commande numérique par ordinateur verticale directe des ventes V2C/V2S tournent la grande vitesse et l'exactitude
Lancement de produit

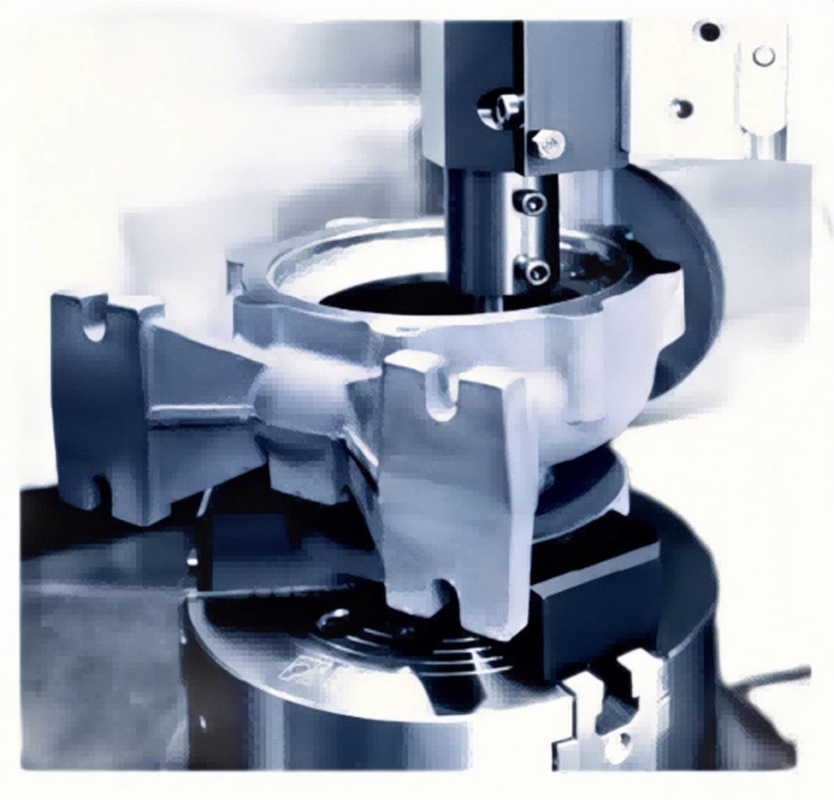

structure de Haut-rigidité d'approprié compact et fort à traiter des pièces d'auto telles que les disques de petite taille de frein,
volants .etc et logement de moteur, de pompe à eau aussi bien que de doux électriques et dur rotation des incidences de petite taille,
et la rotation au lieu du meulage a pu être réalisée.
Paramètres techniques principaux
| Articles | Unité | V2C | V2S | ||
| Diamètre maximum d'oscillation | millimètre | Ø430 | Ø500 | ||
| Hauteur de coupure maximum | millimètre | 350 | 350 | ||
| Diamètre de coupure maximum | millimètre | Ø280 | Ø330 | ||
| Forme de nez d'axe | A2-6 | A2-8 | |||
| Gamme de vitesse d'axe | r/min | 50-4000 | 50-3000 | ||
| sortie de moteur principal | Kilowatt | 11/15 | 15/18.5 | ||
| couple de max.output d'axe | Nanomètre | moteur de 272β motor/400α | moteur de 447β motor/680α | ||
| diamètre de mandrin | pouce | 8' “ | 10" | ||
| Vitesse transversale rapide d'axe des abscisses | m/min | 30 | 30 | ||
| Vitesse transversale rapide d'axe des z | m/min | 30 | 30 | ||
| Course d'axe des abscisses | millimètre | 200 | 200 | ||
| Course d'axe des z | millimètre | 400 | 400 | ||
| Type de Torret | Station 8 horizontale | Station 8 horizontale | |||
| Taille d'outil | millimètre | 25x25/Ø40 | 25x25/Ø40 | ||
| Exactitude d'usinage | IT6 | IT6 | |||
| aspérité d'objet | μm | Ra1.25 | Ra1.25 | ||
| Positionnement de l'exactitude | Axe des abscisses | millimètre | 0,008 | 0,008 | |
| Axe de Z | millimètre | 0,008 | 0,008 | ||
| Répétez l'exactitude de position | Axe des abscisses | millimètre | 0,004 | 0,004 | |
| Axe de Z | millimètre | 0,005 | 0,005 | ||
| Max.load À disque (mandrins y compris et brides) |
kilogramme | 200 | 300 | ||
| Poids de machine | principal organisme | kilogramme | 3800 | 4500 | |
| Dimensions hors-tout | Taille de × de largeur de × de longueur | millimètre | 2000x1370x2275 | 2000x1370x2275 | |
Avantage de machine
course 1.Large et gamme de coupure étendue
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Diamètre maximal d'oscillation | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Diamètre de rotation maximal | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Amélioration de fonction de FANUC
Exactitude d'axe ↗ 55% T/MN maximal d'axe ↗ 11%
Diamètre de rotation maximal ↗ 14% Diamètre de rotation maximal ↗ 10%
Traversée rapide d'axe des abscisses ↗ 100% Traversée rapide d'axe de Z ↗ 33%
Positionnement de l'exactitude de l'axe des abscisses ↗ 33% Positionnement de l'exactitude de l'axe de Z ↗ 25%
Mécanisme de rinçage de puce de type cascade indépendante
Grand port d'échappement pour le traitement centralisé de la puce de fer et du fluide de coupe
Fournissez la possibilité de traitement, la forme et la disposition différentes des coupeurs pour assurer l'effet de coupure parfait.
Système de alimentation : conduit par le moteur servo, l'axe d'axe des abscisses et de Z sont directement reliés à la vis de boule par l'accouplement flexible. La vis de boule est installée avec une extrémité pour fixer et l'autre extrémité pour que l'appui évite l'élongation de vis due à la hausse de la température en fonction qui peut causer la déformation longitudinale et réaliser la rigidité élevée, la grande vitesse, la longévité élevée et la longue durée.
Structure principale de transmission : le moteur principal peut être placé directement sur le corps de tour, qui peut fournir une meilleure rigidité de traitement.
| Diverses bandes de conveyeur de coupure | |||||
| Type à chaînes | Type de grattoir | Grattoir magnétique | Double type à chaînes | ||
|
matériaux de usinage | En acier, de cuivre, en aluminium, carbone et tout autre métal et non méta |
Aluminium, fonte, etc. | Acier, fonte | Acier, carbone, et tous autres métal et non-métal |
| Retrait arrière de puce | Opération environnement |
Applicable à toutes les sortes des puces telles que des petits pains, morceaux, et blocs |
Applicable pour transport continu des briseurs et des puces |
Applicable pour le transport de l'acier et de la fonte avec des puces une longueur de moins de 150 millimètres dans le traitement humide |
Applicable pour le transport du métal ou du non-métal de morceau qui sont difficiles à être déchargés par le type à chaînes ordinaire convoyeur de puce et à la situation d'un grand nombre de puces |
|
Le système d'équilibre d'azote réduit au minimum l'impact de mouvement de l'axe de Z Comparé au système hydraulique précédent d'équilibre, le système d'équilibre d'azote a les avantages suivants : Aucun équipement d'alimentation externe n'est nécessaire, énergie économisante ; Adaptez sans à-coup au levage rapide et à l'abaissement dans la grande vitesse ; sans bruit ; améliorez l'équilibre de poids et corrigez l'inconvénient du circuit hydraulique ; Favorisez nettement la précision et la douceur dans le traitement, éliminez la vibration micro, et prolongez la vie de la vis et du moteur. |
|||
Champ d'application
|
|
|
|
| Joug de bride | Engrenage de transmission automatique | Logement de pompe à huile | Articulation |
|
|
|
|
| Logement différentiel | Disque de frein | Les dents d'extrémité brident | Logement différentiel |
Points forts du produit
La commande numérique par ordinateur verticale directe des ventes V2C/V2S tournent la grande vitesse et l'exactitude Lancement de produit structure de Haut-rigidité d'approprié compact et fort à traiter des pièces d'auto telles que les disques de petite taille de frein, volants .etc et logement de ...
