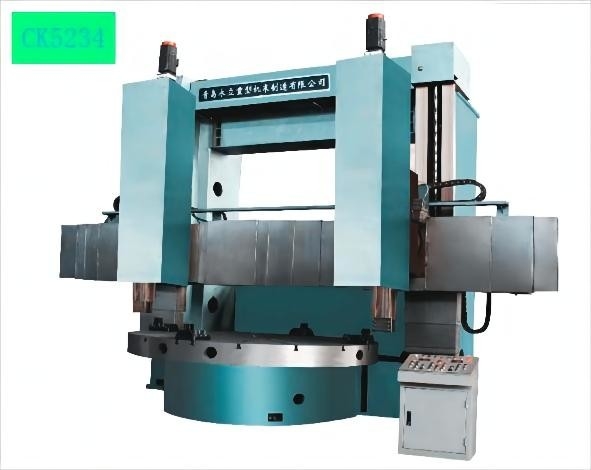

Grande double machine de tour vertical de commande numérique par ordinateur de colonne de tour vertical de 30KW 45KW
Détails du produit
| Product Name: | CK5234/C5234T DOUBLE COLUMN VERTICAL LATHE | Max.turning diameter: | 3400mm |
|---|---|---|---|
| Table diameter: | 2800/3080mm | Max height of working: | 1600/2000mm 1600/2000/2500mm |
| Max weight of working: | 12t/20t/32t | Speed of table rate: | 2-65 r/min ,2-63 r/min ,2-50 r/min,2 Steps |
| Swivel of rail head: | ±30° | Size of ram: | 190/200mm |
| Power of main motor: | 37/45 KW | Overall dimension: | 6500x4950x6400mm,6700x5150x6600mm |
| Mettre en évidence |
Grand tour 45KW vertical,Grand tour vertical de double colonne,Machine de tour vertical de commande numérique par ordinateur |
||
Description du produit
1.Cette série de machines a le type conventionnel et le type CNC.Le type conventionnel est représenté par "C52_T" le type NC est représenté par "CK52_".Il convient à l'usinage fin et rugueux de la surface cylindrique interne et externe, le conification interne et externe, le revêtement de surface, les rainures des métaux ferreux, des métaux non ferreux et de certains matériaux non métalliques avec des outils de découpe à grande vitesse en acier et en carbure.
2.La broche de la table de travail est centrée par des roulements à rouleaux cylindriques courts à double rangée de haute précision dont la clearance radiale est réglable,la table de travail est équipée d'un conduit hydrostatique à courant constantIl est ainsi capable d'atteindre une grande précision de rotation, une charge importante et une faible déformation thermique.
3.La tête de rails adopte un réservoir d'équilibre hydrostatique à rames carrées, le trajet horizontal en glissement rapide est effectué par une technologie statique à courant constant.L'alimentation horizontale et verticale est entraînée par un système de servo CALa vitesse variable est réalisée en connectant le réducteur planétaire à une vis à billes de précision.
4Le tour de 20 tonnes n'est pas équipé d'une plateforme de travail mobile, et le tour de 32 tonnes est équipé d'une plateforme de travail mobile.la poutre et la colonne sous la poutre sont équipées d'un couvercle de sécurité en acier.
| Les postes | Unité | Le montant de l'aide est calculé en fonction de l'expérience acquise. | |||
|---|---|---|---|---|---|
| Diamètre de rotation max. | mm | 3400 | |||
| Diamètre de la table | mm | 2800 | 2800 | 3080 | |
| Hauteur maximale de travail | mm | 1600/2000 | Le montant de l'aide | Le montant de l'aide | |
| Poids maximal du travail | t | 12 | 20 | 32 | |
| Taille de la barre d'outils | mm | 40x50 | |||
| Force de coupe maximale de la tête droite du rail | Nom du produit | 35 | |||
| Force de coupe maximale de la tête gauche du rail | Nom du produit | 30 | |||
| Le couple maximal de la table | Nom du produit | 45 | 55 | 63 | |
| Des marches de table | Pas à pas | 2 | |||
| Vitesse du taux de la table | R/min | 2 à 65 | 2 à 63 | 2 à 50 | |
| Plage de fréquence d'alimentation | mm/min | 2 à 2000 | 2 à 2500 | 2 à 2500 | |
| Le déplacement horizontal de la tête principale | mm | 1800 | 1850 | 1850 | |
| Voyage vertical de la tête du rail | mm | 1000 | 1200 | 1200 | |
| Viroir de la tête du rail | degré | ± 30° | |||
| Taille du bélier | mm | 190 | 200 | 200 | |
| Tableau de guidage | Hydrostatique | ||||
| Puissance du moteur principal | kW | 37 | 45 | 45 | |
| Dimension globale ((Longueur * largeur * hauteur) | mm | Pour les appareils à commande numérique | Pour les pièces détachées: | Pour les pièces détachées: | |
-
1Comment choisir les machines les plus appropriées?
R: S'il vous plaît dites-moi vos spécifications, nous pouvons choisir le meilleur modèle pour vous, ou vous pouvez choisir le modèle exact.
Vous pouvez également nous envoyer le dessin des produits, nous choisirons les machines les plus appropriées pour vous. -
2: Quels sont les principaux produits de votre entreprise?
R: Nous sommes spécialisés dans toutes sortes de machines, telles que la machine à tour CNC, la machine à fraisage CNC, le centre d'usinage vertical, les machines à tour, la machine à forer, la machine à forer radiale, la machine à scier,La machine à modeler et ainsi de suite.. -
3Quelles sont vos conditions commerciales?
R: FOB, CFR et CIF sont tous acceptables. -
4Quelles sont les conditions de paiement?
A: T/T, 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition;
LC irrévocable en vue. -
5Quel est le MOQ?
A: 1 jeu
