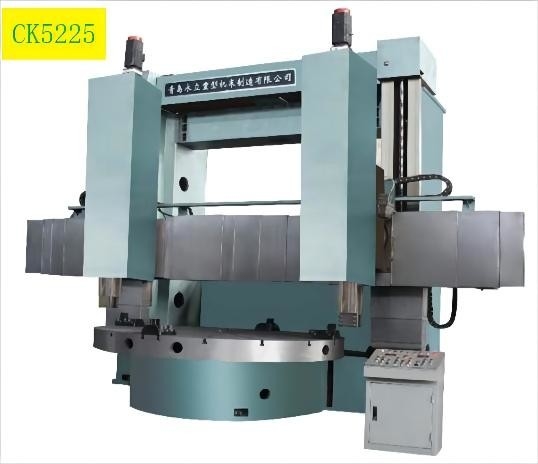

Machine de rotation verticale résistante servo de tour du tour CK5225 C5225T de commande numérique par ordinateur à C.A.
Détails du produit
| Product Name: | CK5225/C5225T DOUBLE COLUMN VERTICAL LATHE | Max.turning diameter: | 2500mm |
|---|---|---|---|
| Table diameter: | 2250mm | Max height of working: | 1600/2000mm 1600/2000/2500mm |
| Max weight of working: | 12t/20t | Speed of table rate: | 2-65 r/min ,2-63 r/min ,2 Steps |
| Swivel of rail head: | ±30° | Size of ram: | 190/200mm |
| Power of main motor: | 37/45 KW | Overall dimension: | 5600x4400x6400mm,5800x4600x6600mm |
| Mettre en évidence |
Tour résistant de la commande numérique par ordinateur CK5225,Tour résistant servo de commande numérique par ordinateur à C.A.,Machine de rotation verticale de tour de C5225T |
||
Description du produit
La machine à tourner à tour vertical CNC pour travaux lourds
La description de Pruduct
- La transmission principale du tour est entraînée par un système de fréquence vectorielle et une plage de vitesses variable en continu pourrait être obtenue par un mécanisme d'arbre vertical à 2 vitesses.
- La broche de la table de travail est centrée par des roulements à rouleaux cylindriques courts à double rangée de haute précision dont la clearance radiale est réglable,la table de travail est équipée d'un conduit hydrostatique à courant constantIl est ainsi capable d'atteindre une grande précision de rotation, une charge importante et une faible déformation thermique.
- La tête de rails adopte un réservoir d'équilibrage hydrostatique à rames carrées, le transport horizontal en glissement rapide est effectué par une technologie statique à courant constant.L'alimentation horizontale et verticale est entraînée par un système de servo CALa vitesse variable est réalisée en connectant le réducteur planétaire à une vis à billes de précision.
Principaux paramètres techniques
| Les postes | Unité | Le montant de l'impôt sur les sociétés est calculé à partir du montant de la dette. | ||
|---|---|---|---|---|
| Diamètre de rotation max. | mm | 2500 | ||
| Diamètre de la table | mm | 2250 | ||
| Hauteur maximale de travail | mm | 1600/2000 | Le montant de l'aide | |
| Poids maximal du travail | t | 12 | 20 | |
| Taille de la barre d'outils | mm | 40x50 | ||
| Force de coupe maximale de la tête droite du rail | Nom du produit | 35 | ||
| Force de coupe maximale de la tête gauche du rail | Nom du produit | 30 | ||
| Le couple maximal de la table | Nom du produit | 45 | 55 | |
| Des marches de table | Pas à pas | 2 | ||
| Vitesse du taux de la table | R/min | 2 à 65 | 2 à 63 | |
| Plage de fréquence d'alimentation | mm/min | 2 à 2000 | 2 à 2500 | |
| Le déplacement horizontal de la tête principale | mm | 1350 | 1400 | |
| Voyage vertical de la tête du rail | mm | 1000 | 1200 | |
| Viroir de la tête du rail | degré | ± 30° | ||
| Taille du bélier | mm | 190 | 200 | |
| Tableau de guidage | Hydrostatique | |||
| Puissance du moteur principal | kW | 37 | 45 | |
| Dimension globale ((Longueur * largeur * hauteur) | mm | Pour les pièces détachées: | Pour les appareils à commande numérique | |
Le paquet
Casse en bois fumigée
Questions fréquentes
-
Comment choisir les machines les plus appropriées?
S'il vous plaît dites-moi vos spécifications, nous pouvons choisir le meilleur modèle pour vous, ou vous pouvez choisir le modèle exact.
Vous pouvez également nous envoyer le dessin des produits, nous choisirons les machines les plus appropriées pour vous. -
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, comme le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, les tournesols, les machines de forage, les forages radiaux, les scies,La machine à modeler et ainsi de suite..
-
Quelles sont vos conditions commerciales?
FOB, CFR et CIF sont tous acceptables.
-
Quelles sont les conditions de paiement?
T/T, 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition;
LC irrévocable en vue. -
Quel est le MOQ?
1 série
