Name: SMTCL Général haute précision contrôle FANUC lit incliné tour CNC HTC63Q machines d'ingénierie tour CNC
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: Le HTC63Q
Availability: InStock

Maison > produits > Machines de tour de commande numérique par ordinateur >

SMTCL Général haute précision contrôle FANUC lit incliné tour CNC HTC63Q machines d'ingénierie tour CNC

Contrôle général FANUC de haute précision

Machinerie d'ingénierie tour CNC

SMTCL

Lieu d'origine:

Chine

Nom de marque:

SYMG SMTCL

Certification:

ISO certification

Numéro de modèle:

Le HTC63Q

Document:

3-GT SMTCL HTC50&63&80 CNC ...he.pdf

Nous contacter

Demandez un devis

Détails du produit

Nom du produit:

Le HTC63Q

Diamètre de coupe maximal::

630/630 millimètres

Longueur maximale de coupe::

1000/1500/2000/3000mm

Diamètre maximal du balancier sur le lit::

∅7000

Diamètre de rotation maximal de la glissière:

¢ 600

Le diamètre du trou de broche::

160 millimètres

Diamètre maximal de la barre transversale:

150 millimètres

Plage de vitesse de la broche::

35 à 2000 r/min

Diamètre standard du rouleau::

12"

Type de tourelle à outils standard::

Chariot à outils servo horizontal à 12 stations

Conditions de paiement et d'expédition

Quantité de commande min

1 ensemble

Prix

Négociable

Détails d'emballage

Le boîtier en bois, le coffre en fer, les autres emballages.

Délai de livraison

30-45 jours

Conditions de paiement

T/T, L/C, Western Union

Capacité d'approvisionnement

45 ensembles par mois

PRODUITS CONNEXES

Vidéo

Centre de tournage CNC à longue portée HTC40Hm BMT55 Servo Power Turret Centre de tournage CNC avec axe Y

Obtenez le meilleur prix

Les machines traitant le tour de commande numérique par ordinateur de courrier d'outil usinent le rail de guide linéaire HK500L

Obtenez le meilleur prix

D300mm Type rangée de couteaux tour CNC machines à outils poste HK45L

Obtenez le meilleur prix

HK450L/460L a incliné le tour de commande numérique par ordinateur de boule de lit usine le traitement d'accessoires automatiques

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

SMTCL Général haute précision contrôle FANUC lit incliné tour CNC HTC63Q machines d'ingénierie tour CNC 0

Description du produit

SMTCL Général haute précision contrôle FANUC lit incliné tour CNC HTC63Q machines d'ingénierie tour CNC

HTC63Q/H/S série CNC monture de tour horizontal adopte une structure de train de guidage double support interne, avec de grandesL'ensemble de la machine est plus rigide lorsque le trou intérieur est usiné.Il peut répondre efficacement aux besoins de l'équipement de coupe, en utilisant un support de tête à deux vitesses, qui a une vitesse de rotation élevée et un couple de coupe élevé.La demande de pièces d'usinage dans les industries de l'ingénierie, de l'automobile, de la métallurgie, de la coulée et autres.

Caractéristiques du produit

1, haute précision

◆ Des roues à vis et à guides de haute précision
◆ Des roulements à fuseaux de haute précision
◆Quantification de la norme de procédé
◆ Réglateur de grille de haute précision

2, Haute efficacité
◆Application du code modulaire du système
◆ Configuration fonctionnelle complète, permettantLa production intellectuelle
◆ Servo-tourelle à haut rendement
◆ Fuseau de coupe hautement performant et lourd

3, Haute rigidité
◆Carrosserie en fonte de haute qualité et autres pièces moulées
◆Tête à longue portée
◆Spindle à haute puissance et à couple élevé
◆Carrosserie à outils à haute rigidité

Détails du produit

Écroues et rails de guidage de haute précision

Il utilise des vis importées de haute qualité de qualité C3 et des rails de guidage de qualité H et est directement entraîné par des servomotors pour obtenir une excellente précision de fonctionnement

Des roulements à rouleaux cylindriques à fuseaux à grande précision

Il adopte des roulements à rouleaux cylindriques de qualité P4 importés et coopère avec une broche de haute précision pour obtenir une excellente précision de rotation.

Deux axes à grande vitesse

Les deux axes utilisent des vis importées et utilisent une technologie de pré-étirement pour assurer un fonctionnement rapide et stable de la machine-outil

Configuration fonctionnelle complète, permettant
production intelligente
Différentes configurations de modules tels que le repos constant, la sous-frange, le servo tailstock et l'axe Y peuvent
Il peut réaliser le traitement en plusieurs séquences de pièces et peut également être équipé de mesure de pièce, d'outil de mesure, de
Les modules d'automatisation, etc., permettent d'améliorer l'efficacité du travail.

Les pièces de rechange de l'axe
Il est équipé d'une petite structure de fuseau de coque, et installé en interne rouleau conique
roulements et roulements à billes de contact angulaires pour améliorer la rigidité de coupe de l'extrémité du coussinet assurer l'effet de coupe des pièces à axe long.

Lit à haute rigidité
Le lit est un lit incliné à 45°, avec une structure de côtes optimisée et renforcée à l'intérieur. Il est coulé en une seule pièce avec des pièces moulées de haute qualité, et l'ensemble de l'axe adopte une structure de rails durs,qui améliore efficacement la rigidité dynamiqueLe joint entre le lit et la tête est gratté et broyé par une surface à double repos, ce qui améliore encore la rigidité de coupe de l'ensemble de la machine.

Paramètres du produit

Les postes	Unités	Le HTC63Q	HTC63H	HTC63S
Max. dia de coupe. (Arbre/disque)	mm	Le nombre de pièces de rechange	Φ630/Φ800	Φ630/Φ800
Longueur maximale de coupe	mm	Le montant de l'aide est calculé à partir du montant de l'aide.	Le montant de l'aide est calculé à partir du montant de l'aide.	Le montant de l'aide est calculé à partir du montant de l'aide.
Max. Passez le diable sur le lit.	mm	Φ700	Φ820	Φ820
Max. balancer le dia. au-dessus du lit.	mm	Φ600	Φ650	Φ650
Le moulin à rouleaux
Modèle de nez à broche	-	A2 à 11	A2 à 11	A2 à 15
Disque intérieur du roulement avant.	mm	Φ160	Φ160	Φ200
Conicité de la broche et taille du trou		1:20;Φ150	1:20;Φ150	1:20;Φ150
Dia. du trou de broche Max.	mm	Φ104	Φ106	Φ140
Max. Je vous laisse.	mm	Φ85	Φ88	Φ125

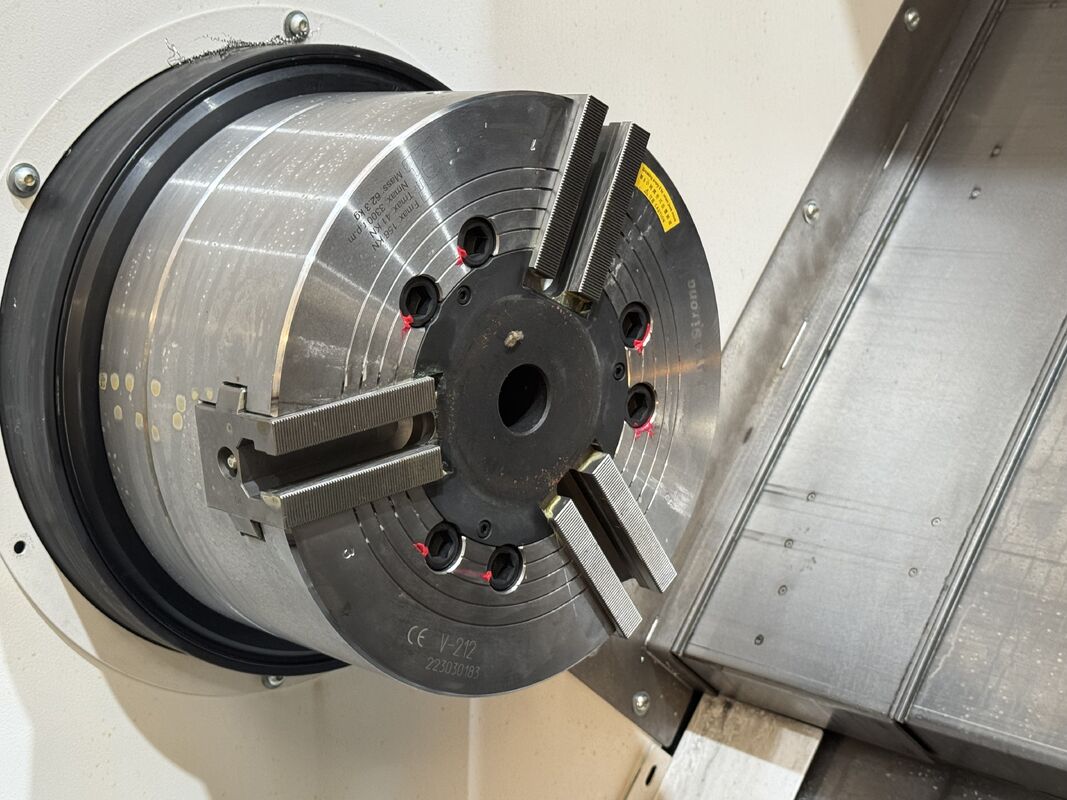

Le dia de chuck standard.	pouces	12 pouces	15 pouces	18 pouces
Plage de vitesse de la broche	R/min	35 à 2000	35 à 2000	35 à 2000
Le couple maximal de la broche	Nm	1250	1900	3800
Série de vitesses de la broche		Des engrenages mécaniques à deux vitesses	Des engrenages mécaniques à deux vitesses	Des engrenages mécaniques à deux vitesses
Puissance de sortie du moteur principal continue/30 min.	Le nombre de sièges	20/30	22/26	30/37
Axe X/Z
Vitesse de traversée rapide sur l'axe X	mm	15	12	12
Vitesse de traverse rapide sur l'axe Z	mm	15	12	12
Voyage par axe X	mm	320	430	430
Voyage par axe Z	mm	Le montant de l'aide est calculé à partir du montant de l'aide.	Le montant de l'aide est calculé en fonction de l'expérience acquise.	Le montant de l'aide est calculé en fonction de l'expérience acquise.

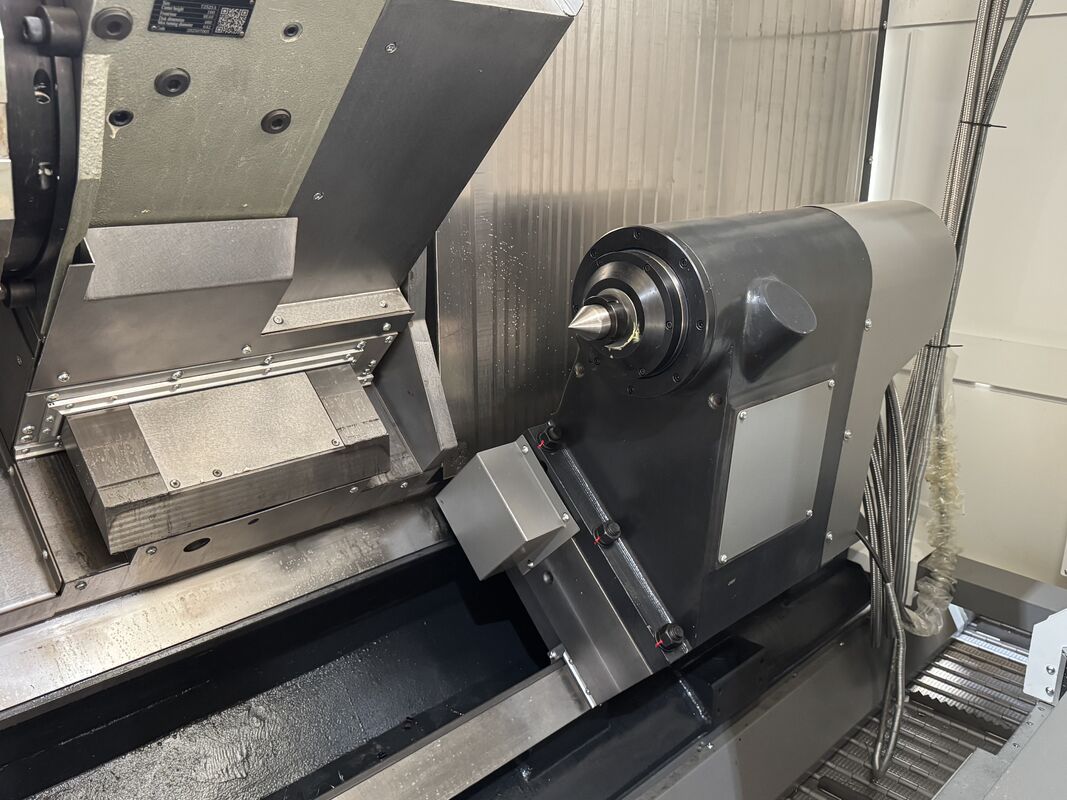

Le stock de queue
Voyage du stock de queue	mm	Le montant de l'aide est calculé à partir du montant de l'aide.	Pour les produits de la catégorie 1	Pour les produits de la catégorie 1
Méthode de conduite à la queue		Traînée de selle	Traînée de selle	Traînée de selle
Voyage en manche de la queue	mm	150	180	180
Le couvercle à manches.	mm	Φ160	Φ180	Φ180
Résistance à l'usure		Morse 5 #	Morse 6#	Morse 6#
Tourelle à outils
Forme de tourelle d'outil		Servo-outil horizontal de 12 stations	Servo-outil horizontal de 12 stations	Carrosserie hydraulique à outils horizontale de 12 stations
Hauteur du centre	mm	160	160	160
Taille des outils	mm	32 × 32	32 × 32	32 × 32
Si vous pouviez choisir un outil à proximité	mm	- Oui, oui.	- Oui, oui.	- Oui, oui.
Capacité de charge maximale
Pièces de travail à disque	en kg	800	800/2000	1000
Pièces à usiner à l'axe	en kg	1300	2000	3000
Autres
Distance entre le centre de la broche et le sol	mm	1085.5	1160	1160
Poids de la machine	en kg	Le montant de l'aide est calculé en fonction de la valeur de l'aide.	13000/16000/19000/22000	13000/16000/19000/22000

Notre service

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous

SMTCL Général haute précision contrôle FANUC lit incliné tour CNC HTC63Q machines d'ingénierie tour CNC 1

Bienvenue à nous rendre visite!

Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine

SMTCL Général haute précision contrôle FANUC lit incliné tour CNC HTC63Q machines d'ingénierie tour CNC 2

Questions fréquentes

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?

Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?

Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?

Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?

Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?

T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
