Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical

Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical

Centre de forage et d'exploitation verticaux

Centre d'usinage de perçage et taraudage à grande vitesse

SMTCL DTC500

Lieu d'origine:

Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

DTC500

Nous contacter
Demandez un devis
Détails du produit
Chandelle d'axe ::
BT30
Taper::
Verticale
Système de contrôle de commande numérique par ordinateur ::
Fanuc Siemens Syntec KND GSK
Vitesse maximale:
20000 mm/min
Puissance de moteur d'axe (kilowatt) ::
3.7 à 5.5
Capacité de magazine d'outil ::
21
Nom de la marque ::
SYMG, SMTCL
Voyage de l'axe x:
500 mm
Voyage de l'axe:
400 mm
Voyage de l'axe z:
300MM
Dimensions de la table de travail:
650 × 400 mm
charge maximale admissible:
250KG
Conditions de paiement et d'expédition
Quantité de commande min
1 ENSEMBLE
Prix
Négociable
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45-60 jours
Conditions de paiement
LC, T/T, Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

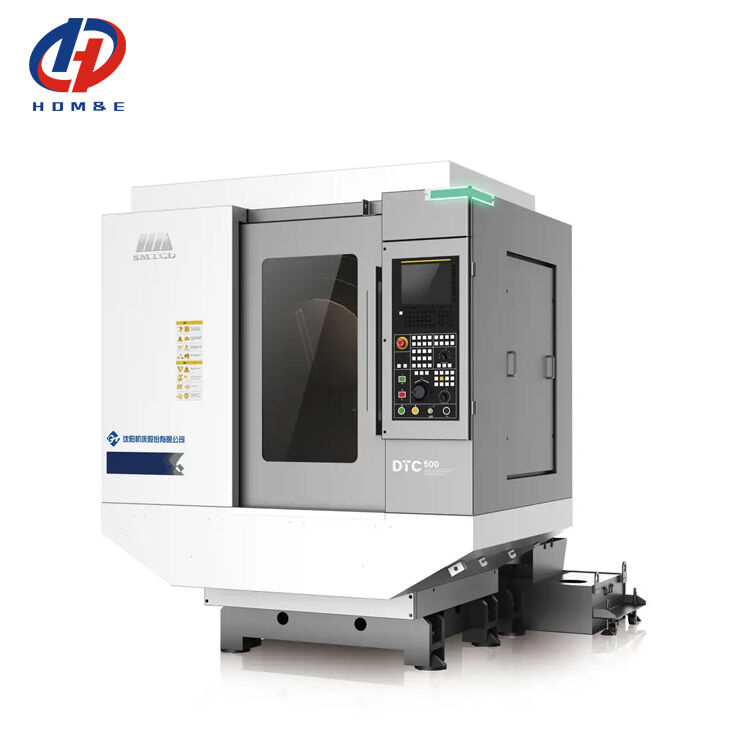

Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical 0

Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical
Le centre de perçage et taraudage à grande vitesse DTC500 poursuit la technologie générale de Shenyang Machine Tool, l'expérience de fabrication et d'utilisation de dix mille produits de perçage et taraudage, utilise la théorie de l'analyse des éléments finis et l'approche de conception avancée de la machine-outil pour optimiser la structure du corps, et réalise la combinaison parfaite d'une réponse dynamique élevée et d'une résistance élevée aux vibrations de la machine-outil. Le centre de perçage et taraudage à grande vitesse DTC500 est orienté vers divers petits segments de ligne, de multiples coins, etc. conditions d'usinage complexes, fournit des solutions d'usinage à grande vitesse, de haute précision et de haute stabilité.
CARACTÉRISTIQUES EN UN COUP D'ŒIL

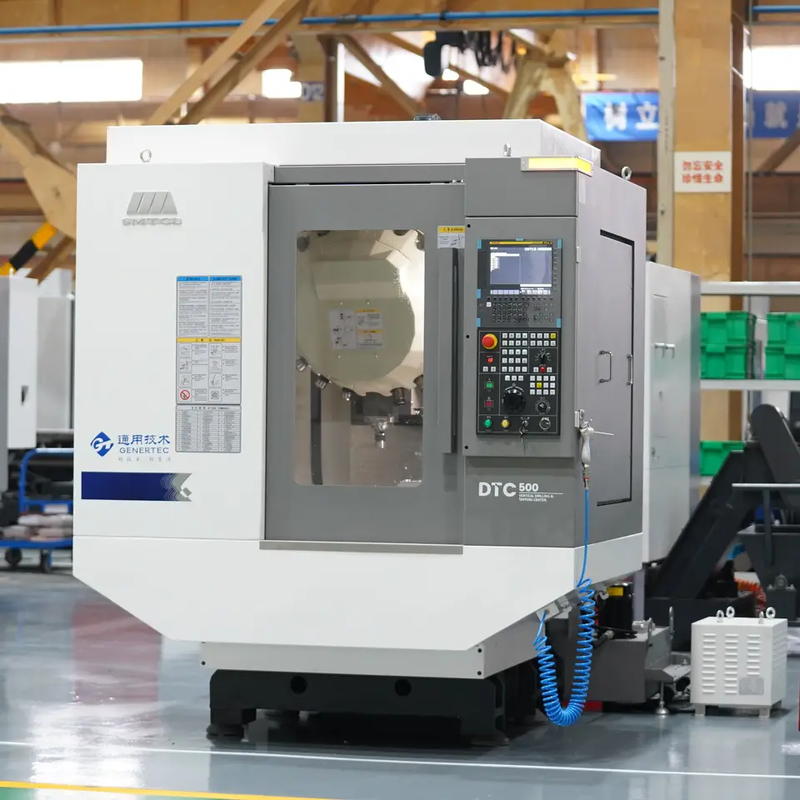

Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical 1

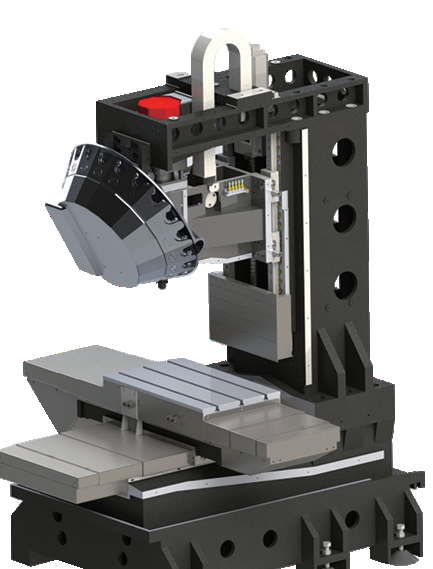

1. Le bâti avec six pieds au sol, un centre de gravité bas et une grande portée améliore les performances anti-vibrations de la machine-outil de manière
globale.
Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical 2
2. Le bas est plus stable, et la nervure interne a une plus grande résistance à la torsion et un usinage plus stable.
Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical 3
3. La conception thermiquement symétrique gauche et droite adopte la structure de nervures des deux côtés et un renfort transversal interne pour compenser
la déformation thermique et améliorer la stabilité d'usinage de la machine-outil.
Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical 4

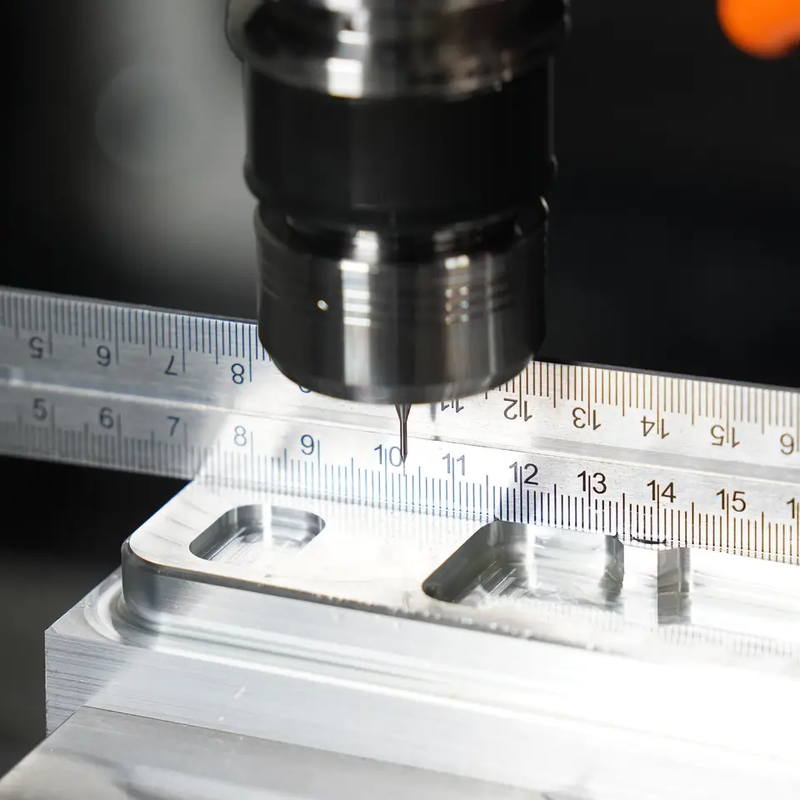

4. Cette fonction garantit que la précision d'usinage réelle des produits de perçage et de taraudage peut être contrôlée de manière stable à moins de 0,015 mm pendant le processus d'usinage.
Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical 5
5. Les trois axes forment une structure de labyrinthe à travers des chicanes et des protections, ce qui peut efficacement empêcher l'entrée de débris d'usinage et de liquide de coupe, et améliorer efficacement la durée de vie de la machine-outil.
Centre d'usinage de perçage et taraudage à grande vitesse SMTCL DTC500 Centre d'usinage vertical 6

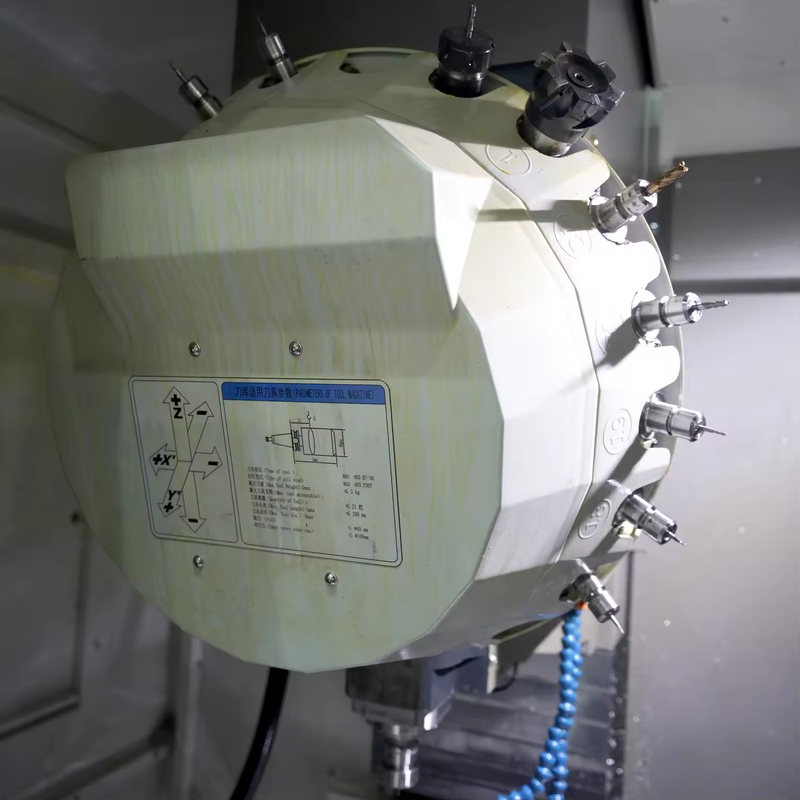

6. Cette fonction peut résoudre efficacement le problème de la chute d'outil ou de la détérioration soudaine de la précision d'usinage causée par un porte-outil impur.
SPÉCIFICATIONS DU PRODUIT

Principales spécifications techniques

Principaux paramètres techniques
Nom
Unité
Spécifications
Table de travail
Dimensions de la table de travail
mm
650X400 650×400
charge maximale admissible
kg
250
Tailles des rainures en T
mm×pcs
14×3
Plage de traitement
Course maximale de la table de travail X

mm
500
Course maximale de la glissière Y

mm
400
Course maximale de la broche Z
mm
300
Distance entre l'extrémité de la broche et la table de travail

Max.
mm
460
Min.
mm
160
Distance du centre de la broche au rail de guidage

mm
445
Broche
Trou conique (7:24)

BT30
Vitesse maximale
tr/min
20000
Couple de sortie nominal (S1/S2)
N.m
11.8/17.5
Puissance du moteur de broche (S1/S2)
kW
3.7/5.5
Outil
modèle de queue d'outil

MAS 403 BT30
Avance
Déplacement rapide
Axe X
m/min
48
Axe Y

48
Axe Z

48
Puissance du moteur d'entraînement triaxial (X/Y/Z)
kW
2.5/2.5/2.7
Couple du moteur d'entraînement triaxial (X/Y/Z)

Nm
8/8/12
Vitesse d'avance
mm/min
30000
Magasin d'outils
Forme du magasin d'outils

Magasin d'outils à tourelle servo

Méthode de sélection d'outil

Sélection d'outil bidirectionnelle à proximité

Capacité du magasin d'outils
bar
21
Max. Longueur de l'outil
mm
250
Max. Poids de l'outil
kg
3
Max. diamètre de la tête d'outil
Outil complet
mm
Φ65
Outil vide adjacent
mm
Φ100
Temps de changement d'outil (outil à outil)
s
1.6
Poids de la machine-outil
kg
2800
Capacité électrique totale

KVA
18
Dimension d'ensemble (LxlxH)

mm
2300×1800×2400


Précision de la machine-outil

La précision de positionnement de cette machine-outil est conforme à la norme nationale de la République populaire de Chine GB/T18400.4-2010 "Normes d'acceptation pour la précision de positionnement des machines-outils".
Éléments d'inspection
Norme d'usine
Précision d'usinage
IT6
Précision de positionnement
Axe X (mm)
0.006
Axe Y (mm)
0.006
Axe Z (mm)
0.006
Précision de positionnement répétée

Axe X (mm)
0.004
Axe Y (mm)
0.004
Axe Z (mm)
0.004
Nom
Modèle ou spécification
Qté
Marque
Remarque
1.
Système CNC
FANUC OI-MF PLUS TYPE(5)
1
FANUC

2.
Moteur principal
aiI2/20000-B
1
FANUC

3.
Servomoteur de l'axe X
aiS8/4000
1
FANUC

4.
Servomoteur de l'axe Y
aiS8/4000
1
FANUC

5.
Servomoteur de l'axe Z
aiS12B/4000 aiS12B/4000
1
FANUC

6.
Vis mère de l'axe X
Vis à billes,φ28×12,C3
1
Japon THK

7.
Vis mère de l'axe Y
Vis à billes,φ28×12,C3
1
Japon THK

8.
Vis mère de l'axe Z
Vis à billes,φ32×12,C3
1
Japon THK

9.
Palier à vis
20×47×15/25×62×15 2
4/4
Japon NTN

10.
Magasin d'outils
21 positions d'outils, magasin d'outils à tourelle

1
Okada, Taïwan

11.
Système de lubrification

1
Sheng Xiang

12.
Réservoir d'eau

1
Shenyang Machine Tool

13.
Partie pneumatique

1
Qi Li Ke

14.
Interrupteur d'alimentation principal

1
Corée LS

15.
Contacteur principal

——
Corée LS

Selon le cycle d'approvisionnement, le fabricant a le droit de modifier les pièces achetées de même qualité sans affecter les
performances de la machine-outil.
