Qualité Tour universel manuel robuste de 12 mètres CW61100, grand alésage de broche 130 mm, tournage horizontal du métal usine

Tour universel manuel robuste de 12 mètres CW61100, grand alésage de broche 130 mm, tournage horizontal du métal

Name: Tour universel manuel robuste de 12 mètres CW61100, grand alésage de broche 130 mm, tournage horizontal du métal
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: Pour les véhicules à moteur
Availability: InStock

Nom de la marque: HD

Numéro de modèle: Pour les véhicules à moteur

Lieu d'origine: Chine

Attestation: CE ISO

Quantité minimum de commande: 1 set

Capacité d'approvisionnement: 50 ensembles par mois

Les étiquettes

Machine conventionnelle de tour de CDE-A

Machine conventionnelle horizontale de tour

Machine de rotation de tour en métal manuel

Détails du produit

Marque:	HD	Taper:	Pour les véhicules à moteur
Nom du produit:	Le tour manuel lourd	Diamètre maximal de l'oscillateur au-dessus du lit:	1250 mm
Diamètre maximal de balancement au-dessus du chariot:	900 mm	Largeur de lit:	970 mm
Max.longueur de la pièce à usiner:	1000mm-15000mm	Diamètre de trou d'axe:	ф130mm
Mettre en évidence	Tour universel manuel robuste , Tour horizontal manuel robuste , Tour horizontal du métal

Description du produit

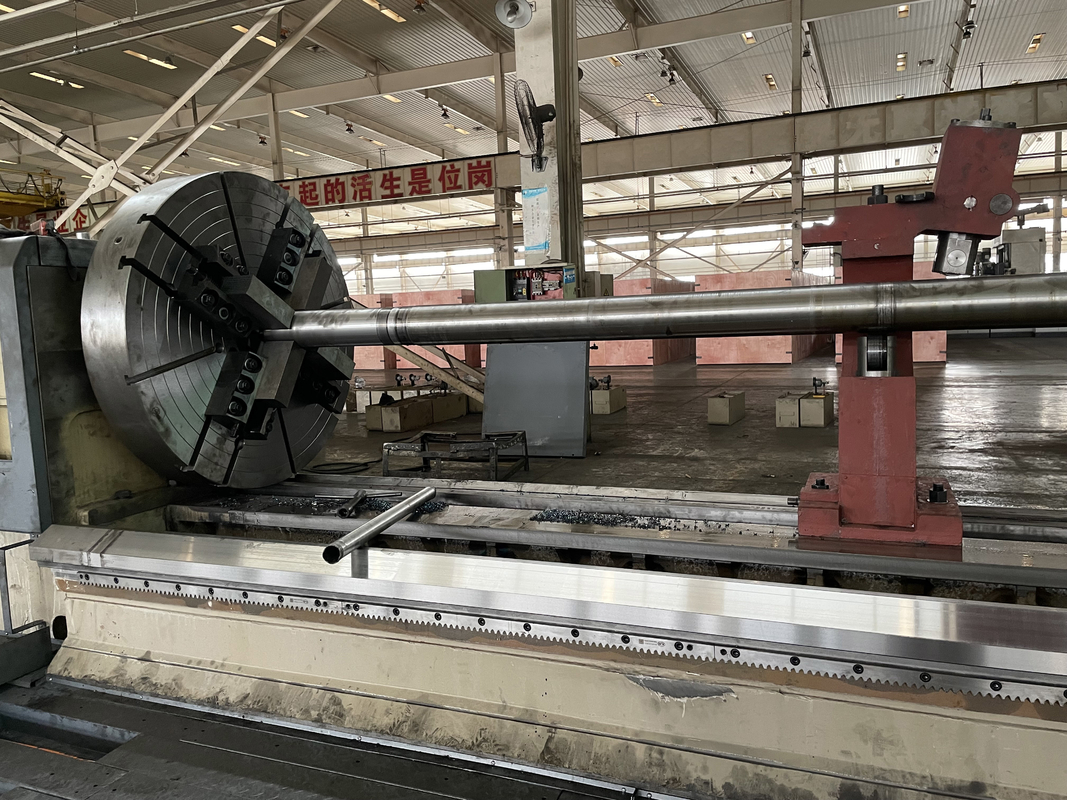

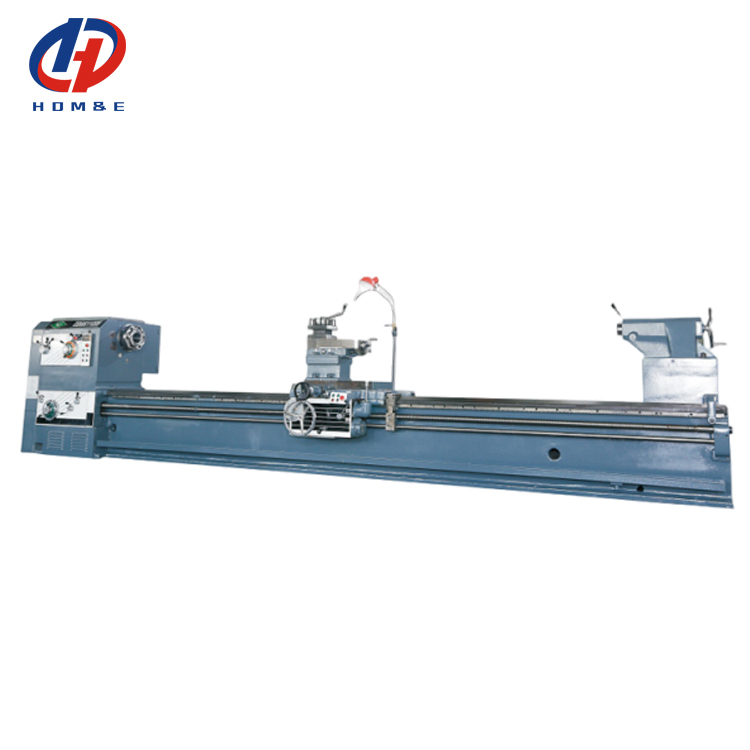

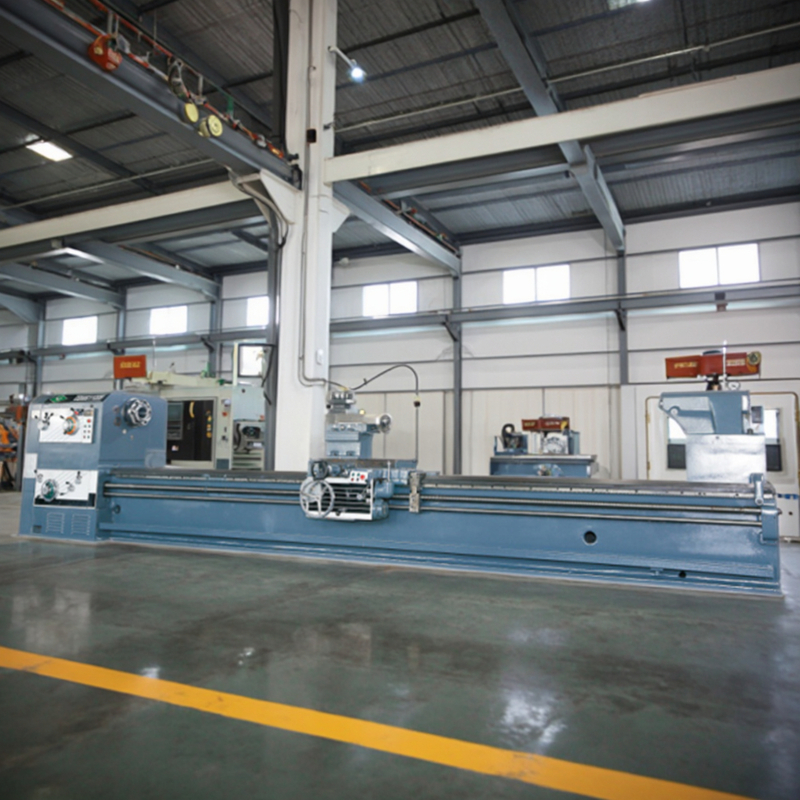

Tour universel manuel robuste de 12 mètres CW61100, grand alésage de broche 130 mm, tournage horizontal du métal 0

Description du produit :

Tour universel robuste manuel de 12 mètres CW61100 avec grand alésage de broche de 130 mm, tournage horizontal du métal

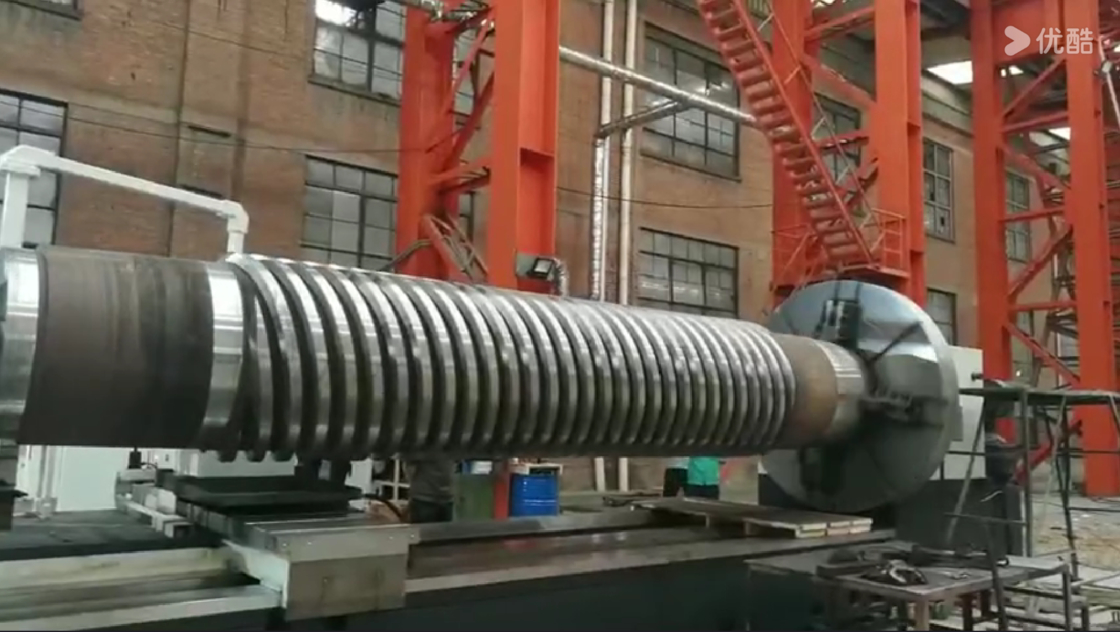

Avec un diamètre de rotation exceptionnel de 1,25 mètre et une capacité de charge allant jusqu'à 10 tonnes, il est spécialement conçu pour les pièces surdimensionnées telles que les arbres de mine, les vilebrequins de navires et les brides d'éoliennes ! Lit en fonte intégré + rail de guidage trempé RC52, anti-vibration et résistant à l'usure, avec une augmentation de 30 % de la durée de vie. Prend en charge le tournage complet des filetages métriques/impériaux/module/pas de diamètre, freinage hydraulique intégré + changement de vitesse en continu, fonctionnement efficace et sûr. Le lit étendu en option peut être étendu à 15 mètres, et la machine unique peut résoudre les problèmes d'usinage des pièces super longues dans les domaines de l'énergie et de l'aviation !

Détails du produit :

Paramètres du produit :

Projet	Paramètre principal	Unité	CW61100	CW61125
Plus ventilateur de travail autour	Max. oscillation au-dessus du lit	mm	1000	1250
	Max. oscillation au-dessus du chariot	mm	660	900
	Max. longueur de la pièce	mm	1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000	1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
	Max. longueur de coupe	mm	850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850	850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
	Deux capacités de charge maximales supérieures	kg	10000(15000)	10000(15000)
Broche	Alésage de la broche	mm	130	130
	Trou conique dans la broche	mm	1:20(140 Métrique)	1:20(140 Métrique)
	Trou principal dans la broche	ISO	A2-15	A2-15
	Diamètre de la position du palier avant de la broche	mm	220	220
	Nombre de types de rotation de la broche et de vitesse de rotation	tr/min	21 types 3.15-315	21 types 3.15-315
	Nombre d'inversions de broche et de vitesse de rotation	tr/min	21 types 5-400	21 types 5-400
	Puissance du moteur principal	kW	22	22(30)
	Diamètre du mandrin manuel	mm	500	1000
Structure du lit	Largeur du lit	mm	970	970
	Structure du lit	mm	Châssis de lit entier	Châssis de lit entier
	Avance latérale	mm	730	730
	Avance verticale	mm	1000-15000	1000-15000
	Mouvement horizontal/vertical rapide	m/min	4/8	4/8
Entrer dans le ventilateur	Avances longitudinales 64 types	mm/(po/tr)	0.1~12	0.1~12
	Avances transversales 64 types	mm/(po/tr)	0.05~6	0.05~6
	64 vitesses d'avance sur le porte-outil supérieur	mm/(po/tr)	0.025-3	0.025-3
	Filetages métriques 56 types	mm	1~120	1~240
	Filetages Whitworth 56 types	tpi	30-1/4	30-1/4
	Filetages module 53 types	mm	0.5~60	0.5~60
	Filetages diamétraux 24 types	D.P.	60-0.5	60-0.5
	Le rapport de la vitesse d'avance du porte-outil supérieur à la vitesse d'avance longitudinale	mm	1/4	1/4
	Pas de la vis de la machine-outil	mm	12	12
	Puissance du moteur rapide	kW	1.5	1.5
Contre-pointe	Diamètre du manchon de contre-pointe	mm	200(260)	160(220)
	Course du manchon de contre-pointe	mm	300	300
	Trou conique du manchon de contre-pointe	mm	Morse 20	Morse 20
	Cône supérieur (métrique)	métrique	Numéro 6	Numéro 6

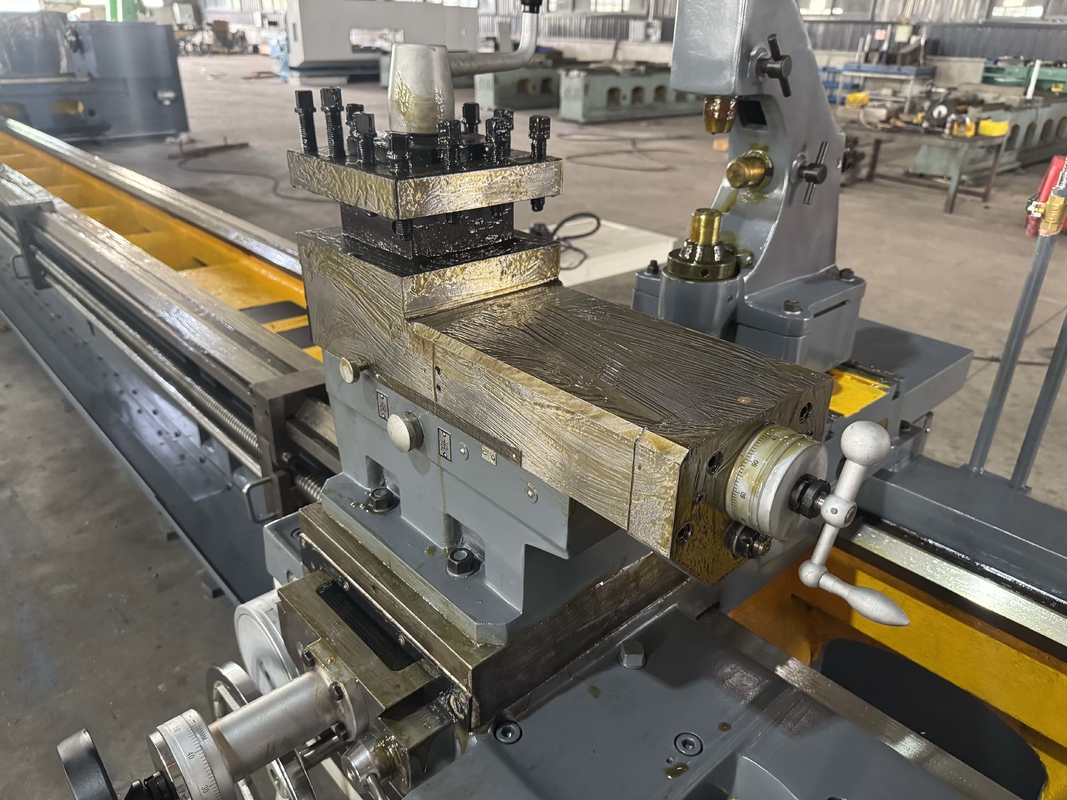

Porte-outil	Forme du porte-couteau	type	station verticale 4	station verticale 4
	Dimensions de la section transversale de l'outil de coupe	type	45×45	45×45
	Angle de rotation du porte-couteau		±90°	±90°
	Max. course latérale du porte-couteau inférieur	mm	500	500
	Max. course latérale du porte-couteau supérieur	mm	300	300
	Vitesse de mouvement rapide vertical/horizontal du porte-outil	mm	3740/1870	3740/1870
	Vitesse de mouvement rapide du petit porte-couteau	mm/min	935	935
	Puissance du moteur de la pompe de refroidissement	mm/min	0.125	0.125
Éléments d'inspection	Précision d'usinage	kW	IT6/IT7	IT6/IT7
	Rondeur d'usinage	niveau	0.008	0.008
	Cylindricité de la pièce d'usinage	mm	0.03/300	0.03/300
	Platitude de la pièce d'usinage	mm	0.033/500	0.033/500
	Rugosité	mm	Ra1.6	Ra1.6
	Face d'extrémité de la broche	mm	0.008	0.008
Accessoires standard de la machine-outil :manchon supérieur de broche et de contre-pointe : Φ1000 mandrin à quatre mors : Fer de calage ; Boulon d'ancrage ; Refroidir le réservoir d'eau. Remarque : 3000 mm et plus de 3000 mm avec cadre central de 50 à 600 mm ; Porte-outil Φ50-250mm Accessoires optionnels :Mandrin à quatre mors Φ1250 : Cadre central Φ250-800mm

NOTRE SERVICE :

Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir :

◆ Sens de qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et la facilité d'entretien
◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production

À propos de nous :

Bienvenue à nous rendre visite !

Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.

Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !

Notre usine :

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Q2. Quels sont les principaux produits de votre entreprise ?

Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.

Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.

Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : service en ligne 7 jours sur 24 heures, conseils à distance pour l'installation, connexion avec le système logiciel du client

Q6 : Pourquoi choisir votre entreprise ?

Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.

Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.

Q8 : Quelles sont les conditions de paiement ?

T/T 30 % de paiement initial à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue

Points forts du produit

Description du produit : Tour universel robuste manuel de 12 mètres CW61100 avec grand alésage de broche de 130 mm, tournage horizontal du métal Avec un diamètre de rotation exceptionnel de 1,25 mètre et une capacité de charge allant jusqu'à 10 tonnes, il est spécialement conçu pour les pièces ...
