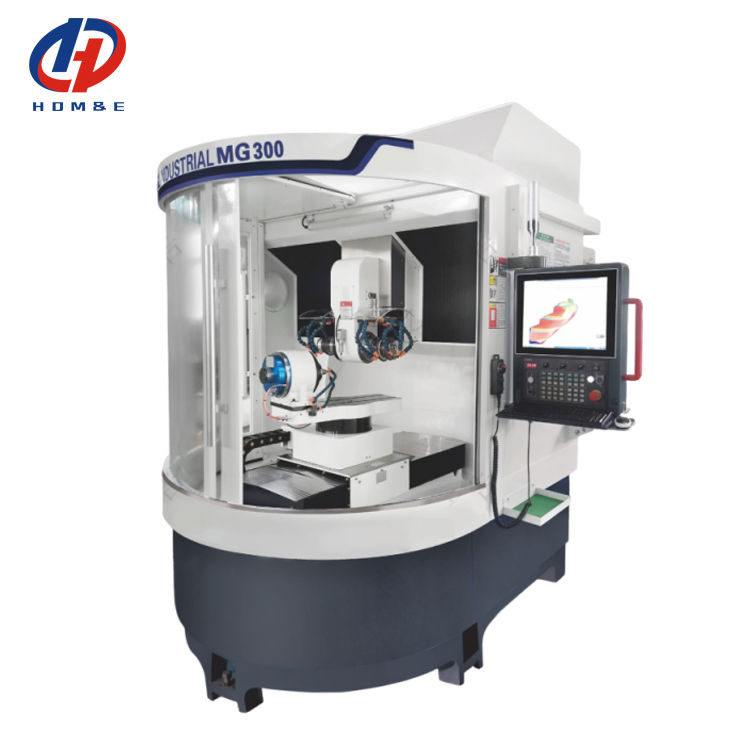

Machine de meulage CNC à cinq axes MG300 Machine de meulage à haute précision

Rectifieuse d'outils CNC à cinq axes MG300, machine de rectification d'outils de haute précision

La rectifieuse d'outils CNC à cinq axes de la série MG est une machine-outil de production d'outils CNC développée pour les outils entièrement rectifiés. Cette machine-outil est une machine-outil à cinq axes et cinq liaisons, dont X, Y et Z sont des axes servo linéaires, et A et C sont des axes rotatifs.
Cette machine est un équipement de production d'outils CNC professionnel pour la fabrication de fraises standard, de fraises non standard, de forets, d'alésoirs et d'autres outils coupants, caractérisé par une faible consommation, un rendement élevé et une grande précision. Elle présente une supériorité extraordinaire dans le domaine de la fabrication de fraises en acier rapide et en carbure.

1, Elle peut être équipée d'un système CNC de dialogue homme-machine avancé, à la fois programmation en code G et logiciel d'outils. Le système est sûr, stable, pratique et résistant aux interférences électromagnétiques. La transmission du programme entre le CNC et le PC peut être réalisée via une interface Ethernet et USB3.0, avec le temps de préparation de traitement le plus court et un démarrage en un clic, de sorte que la productivité peut être considérablement améliorée.

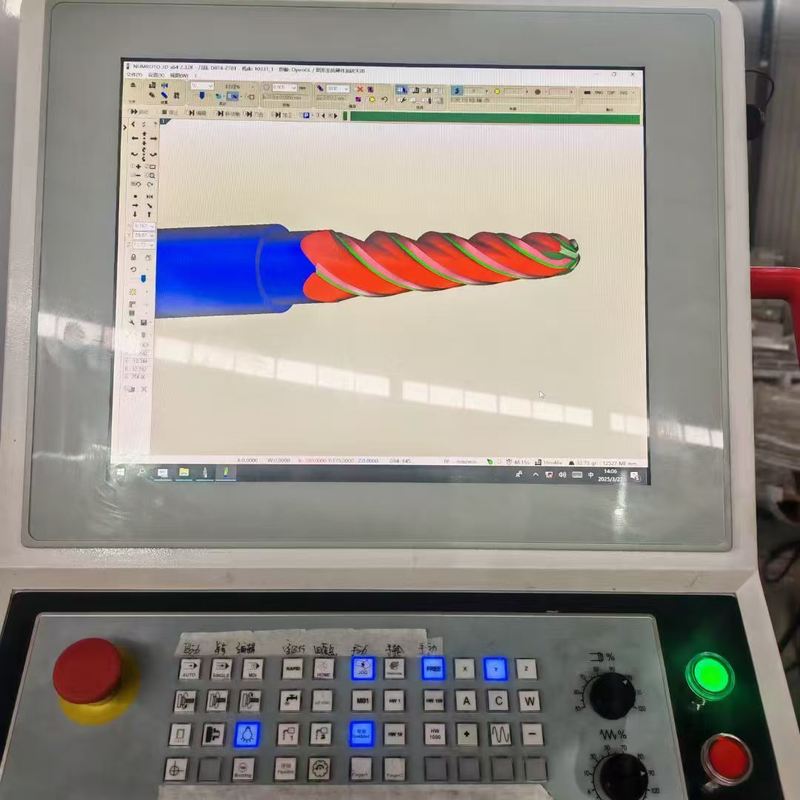

2, Elle est équipée d'un logiciel de simulation 3D pour afficher les paramètres nécessaires du traitement des outils sous forme de boîte de dialogue. Après la saisie des paramètres, la simulation d'outils peut afficher les graphiques 3D de l'outil et les étapes de rectification de la machine-outil (distinguer chaque étape de rectification avec des couleurs différentes). Utilisez la fonction anti-collision du logiciel pour éviter le phénomène de collision dans le processus réel. Sélectionnez le module logiciel correspondant pour traiter une variété d'outils, grâce à la sonde, pour réaliser la mesure automatique du cycle de la pièce et la compensation de l'usure de l'outil, ce qui peut produire des outils et réparer et affûter les outils.

3, Conception robuste, haute puissance, structure fermée de type portique, bonne rigidité, haute résistance, bonne stabilité.

4, Vis d'origine importée, rail de guidage, axes A et C pour moteur DD, plateau tournant de haute précision, le moteur DD peut réaliser une rotation sans jeu, pour assurer la précision de l'angle R, une forte sensibilité, une bonne stabilité, améliorer la précision de la rectification des outils et l'efficacité du traitement.

5, L'axe X/Y est un moteur linéaire, avec une règle de mesure à grille de haute précision, ce qui réduit considérablement l'usure des composants, offre une plus grande précision, une réponse plus rapide et une efficacité de traitement plus élevée.

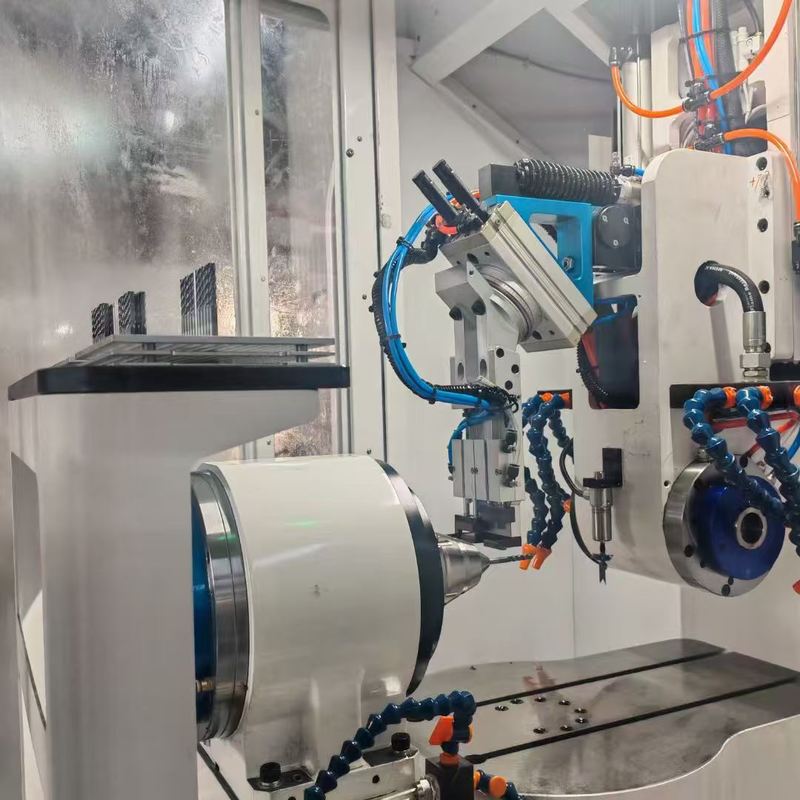

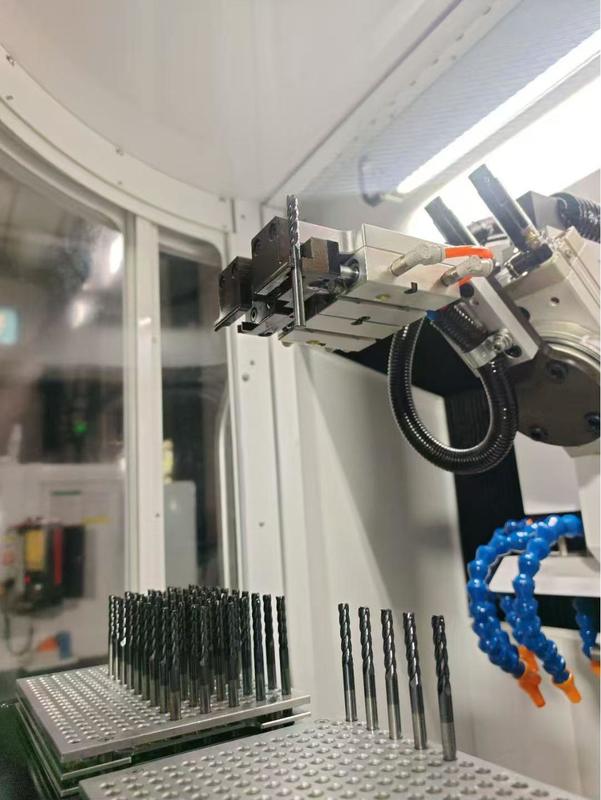

6, Selon les besoins de l'utilisateur, un bras mécanique à six axes de précision ou un dispositif de chargement et de déchargement intégré de fabrication propre peuvent être sélectionnés pour réaliser le chargement et le déchargement automatiques. Le ravitaillement automatique et le traitement des produits peuvent être effectués simultanément grâce à un fonctionnement sans personnel, ce qui améliore considérablement l'efficacité de la production de la rectifieuse d'outils.

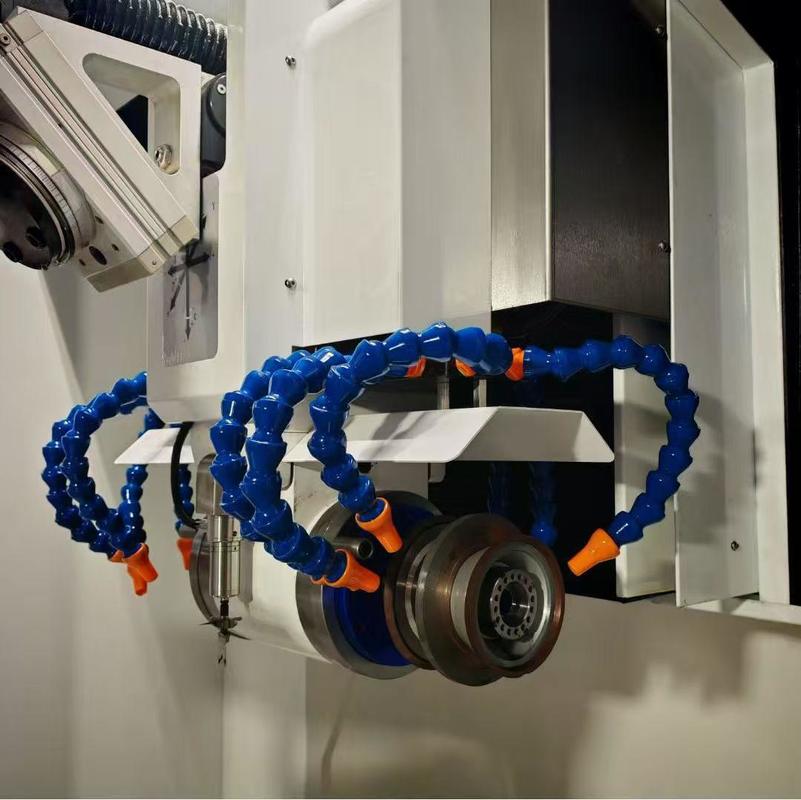

7, Broche électrique à double extension, couple élevé, force de rectification importante. La broche à double extension peut être équipée de 6 à 8 meules, ce qui convient au traitement d'outils non standard et d'outils de polissage.

8, Équipé d'un support central et simple pour la production d'outils longs.

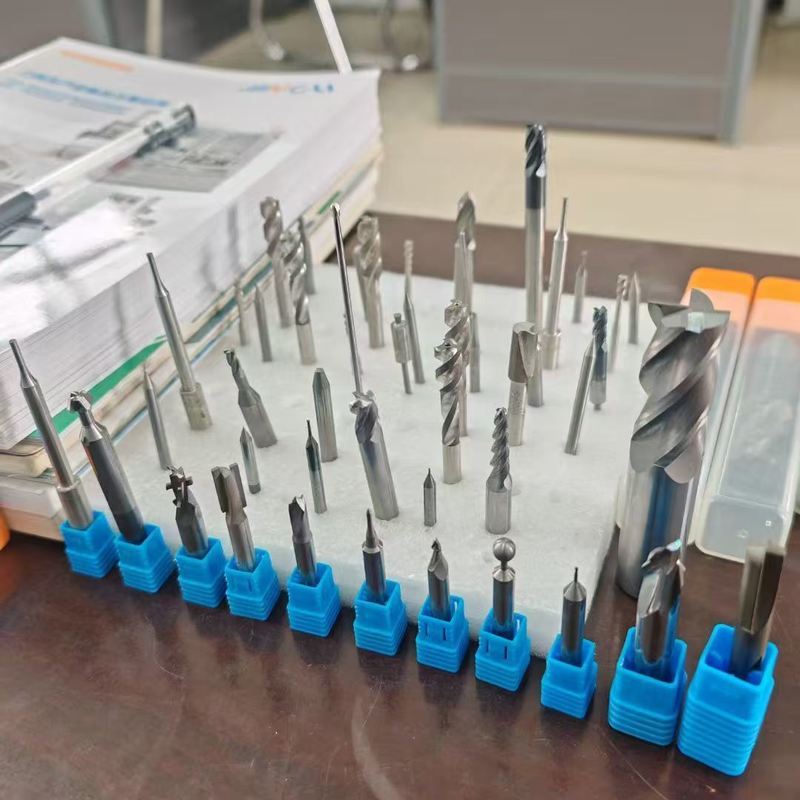

Domaines d'application :1, Matériaux de traitement : acier rapide, carbure et acier inoxydable, etc.

2, Type d'alésoir : alésoir à rainure droite, alésoir conique à rainure droite, alésoir hélicoïdal, alésoir conique hélicoïdal.

3, Type de foret : foret à rainure droite, foret à rainure hélicoïdale, foret étagé à rainure droite, foret étagé à rainure hélicoïdale

4, Fraise : couteau à tête plate, couteau à tête plate conique, couteau à bout rond, couteau à bout torique, couteau à tête sphérique, couteau à tête sphérique conique.

5, Traitement de divers outils standard et non standard. Rectification à cinq axes dans les pièces du produit.

Détails du produit :

1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir :

• Sens de la qualité supérieure, les demandes des clients passent en premier

• 30 ans + d'histoire de R&D, l'entreprise a été fondée en 1993
• Fabricant de haute technologie avec capacité de recherche et de conception
• Système d'approvisionnement stable et mature
• Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
• Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
• Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :

Bienvenue à nous rendre visite !

Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !

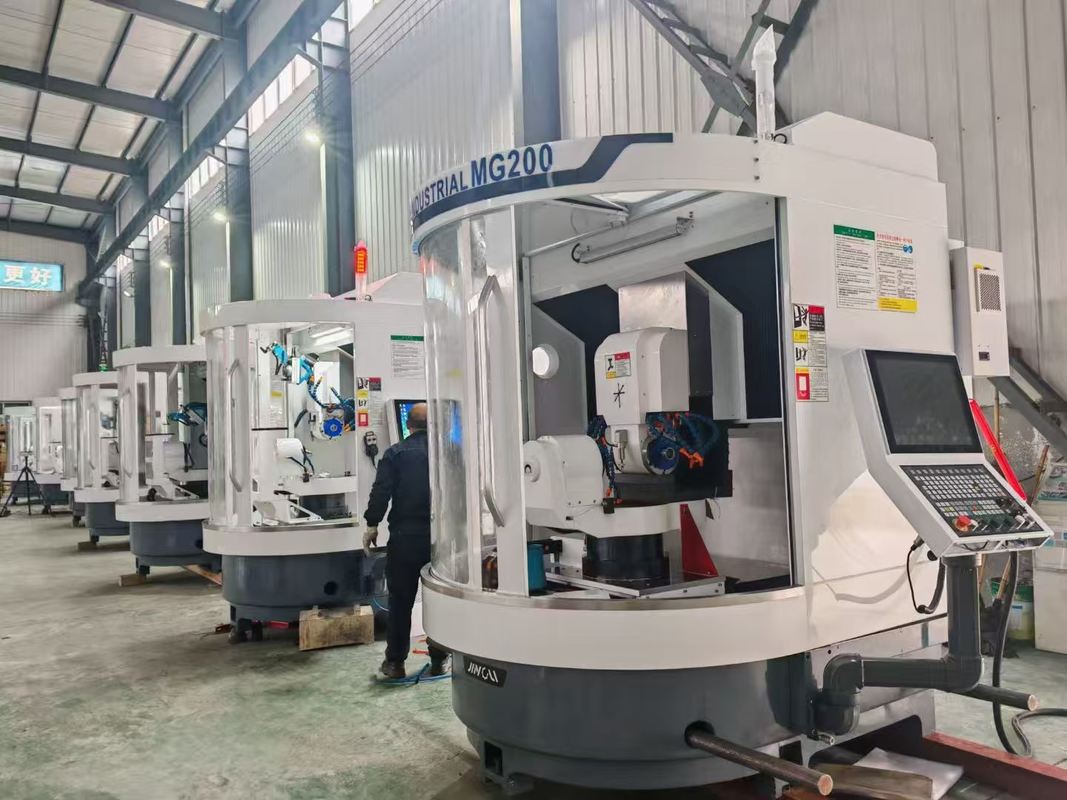

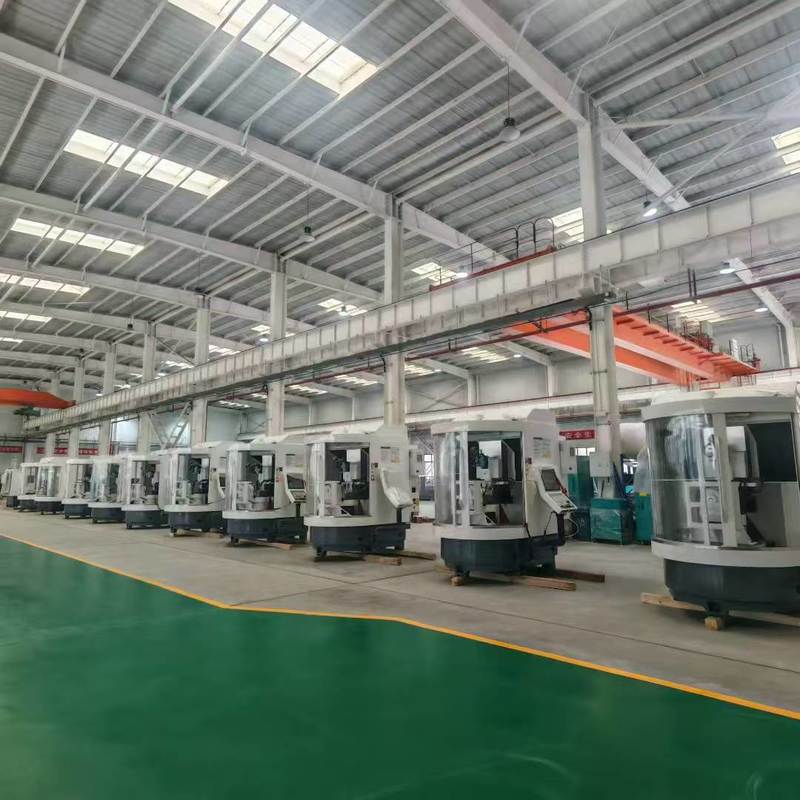

Notre usine :

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Q2. Quels sont les principaux produits de votre entreprise ?

Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.

Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,

à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?

Pré-ventes : Solutions personnalisées, planification et conception ; Service personnalisé
Après-ventes : Service en ligne 7 jours sur 7 et 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?

Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont

réalisés entre les usines avec une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps voulu des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.

Q8 : Quelles sont les conditions de paiement ?

T/T 30% d'acompte à la commande, 70% de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
