Le tour conventionnel de 6 mètres La machine de tour CW6180B Démètre de balancement 800 mm Tour manuel en métal
Nom de la marque:
SMTCL
Numéro de modèle:
CW6180B
Lieu d'origine:
CHINA
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 sets per month
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | Le numéro de série CW6180B |
|---|---|---|---|
| CNC ou pas: | Manuel | Mot clé: | machine à tour conventionnelle |
| Max. Faites glisser la couche sur le lit.: | Φ800 | Max.swing dia over chariot: | Φ480 |
| Largeur de lit: | 550 mm | Alésage de broche: | Φ104 mm |
| Mettre en évidence |
Grand diamètre du trou du fuseau,Spindle à haute rigidité,vis à plomb de haute précision |
||
Description du produit
Description du produit :

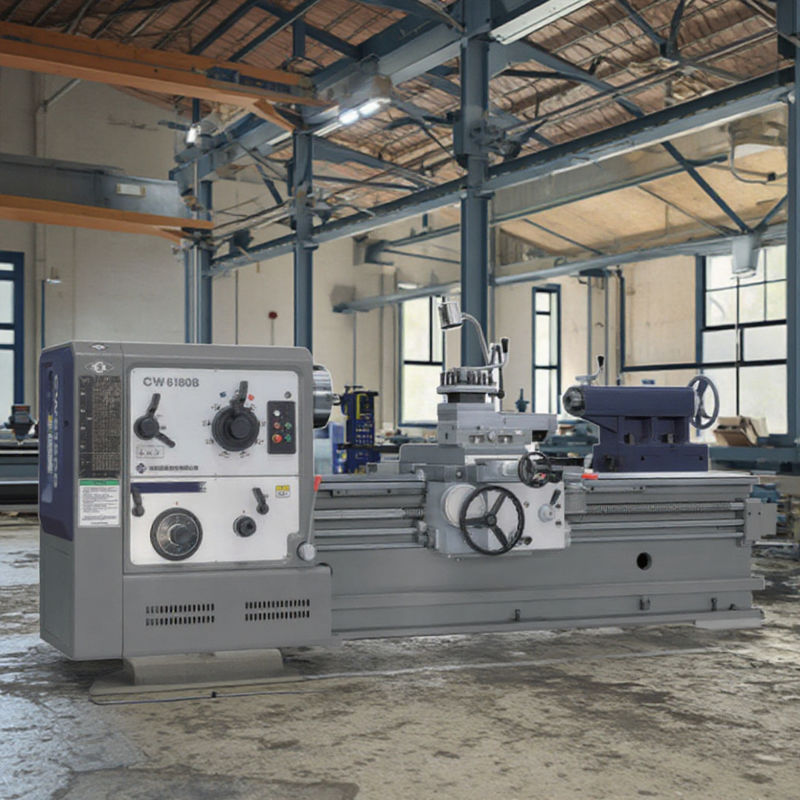

Tour conventionnel Tour de 6 mètres Machine CW6180B Diamètre de balancement 800 mm Tour manuel en métal
La série CW6180B est fabriquée avec ingéniosité. Son bâti a subi une conception optimisée et possède une rigidité exceptionnelle, restant aussi stable qu'un roc pendant la coupe et réduisant efficacement les vibrations. La broche dispose d'une large gamme de vitesses variables, s'adaptant à diverses exigences de traitement. Qu'il s'agisse de filetages délicats ou de cercles externes complexes, elle peut les sculpter avec précision. Le grand chariot et le rail de guidage fonctionnent en harmonie, fonctionnant en douceur pour assurer la précision du traitement.De plus, il est équipé d'un système de lubrification intelligent qui entretient automatiquement les composants clés et prolonge leur durée de vie. Il est exceptionnel dans des domaines tels que la mécanique générale et la maintenance, et peut être considéré comme un assistant compétent pour les entreprises.
Caractéristiques du produit :
Nouvelle apparence
La version améliorée de l'apparence est un mélange parfait de design ergonomique et de configuration sophistiquée de la machine.
La qualité du produit a été améliorée grâce à l'adoption de nouveaux matériaux.
La qualité du produit a été améliorée grâce à l'adoption de nouveaux matériaux.
Fonctionnement facile
Les poignées et les volants sont conçus de manière intuitive afin que la machine soit facile à utiliser, agréable au toucher et conviviale. Les opérations défectueuses de la machine pourraient être réduites
efficacement par la couleur mise en évidence et la disposition raisonnable de la machine.
efficacement par la couleur mise en évidence et la disposition raisonnable de la machine.
Coupe puissante
Le CW6180B est un produit de machine de base avec une largeur de bâti de 550 mm. Le bâti intégral de type plancher combiné à une construction stable à barre diagonale est adopté pour la rigidité structurelle élevée de sa catégorie. Une coupe à couple élevé peut être réalisée par un moteur à couple élevé (11 kW) combiné à une tête de broche à vitesse réduite optimisée.
Performances fiables
La machine est fabriquée avec des équipements de fabrication de pointe.
Le processus de production suit strictement les SOP et est sous le contrôle strict du système de contrôle qualité IS09000 afin d'assurer ses performances d'usinage fiables.
Le processus de production suit strictement les SOP et est sous le contrôle strict du système de contrôle qualité IS09000 afin d'assurer ses performances d'usinage fiables.
Détails du produit :
Paramètres du produit :
|
Article
|
Unité
|
CW6180B
|
|
Diamètre de balancement maximal au-dessus du bâti
|
mm
|
Φ800
|
|
Diamètre de balancement maximal au-dessus de la tourelle
|
mm
|
Φ480
|
|
Longueur maximale de la pièce
|
mm
|
1000,,3000,4000,5000.6000,8000
|
|
Diamètre de balancement maximal et largeur effective dans l'espace
|
mm
|
Φ1000/310
|
|
Diamètre de l'alésage de la broche et type de tête de broche
|
|
Φ104/D11
|
|
Cône du nez de broche et du centre
|
|
120, 1:20. Morse 5#
|
|
Étapes et plage de vitesses de broche
|
tr/min
|
18 vitesses 5.4-720
|
|
Étapes et plage d'avances longitudinales
|
mm/tr
|
64 avances 0.06-24.3
|
|
Plage 1:1
|
mm/tr
|
0.1-1.52
|
|
Plage 16:1
|
mm/tr
|
1.6-24.3
|
|
Plage d'avance fine avec engrenages de changement
|
mm/tr
|
0.05-0.912
|
|
Rapport de l'avance transversale à l'avance longitudinale
|
|
1/2
|
|
Translation rapide de la selle
|
mm/min
|
4000
|
|
Pas de la vis mère
|
|
12 (métrique):1/2'' (système en pouces)
|
|
Nombre, plage de métrique
|
mm
|
50 types 1-240
|
|
Nombre de filets, plage de filetage Whitworth
|
t.p.i
|
26 types 14-1
|
|
Nombre, plage de module
|
mm
|
53 types 0.5-120
|
|
Nombre de filets, plage de filetage de pas diamétral
|
DP
|
24 types 28-1
|
|
Course transversale maximale du chariot inférieur
|
mm
|
500
|
|
Course maximale du chariot supérieur
|
mm
|
200
|
|
Course du fourreau de la contre-poupée
|
mm
|
250
|
|
Cône du fourreau de la contre-poupée
|
|
Morse 5#
|
|
Largeur du guidage du bâti et dureté de la trempe
|
mm
|
550 RC52
|
|
Puissance du moteur principal
|
KW
|
11/15
|
|
Puissance du moteur rapide
|
KW
|
1.1
|
|
Puissance du moteur de la pompe de liquide de refroidissement
|
W
|
180
|
|
Poids net
|
kg
|
4900
|
|
Dimension hors tout
|
mm
|
3660x 1450x 1630
|
|
Charge maximale de la pièce
|
T
|
2.5 (configuration standard)
|
|
Configuration standard : 1. Moteur principal : YE3-160M-4 11kW 5. Roulement d'arbre principal :
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52(3)6028 140X210X33 |
Configuration sélective :

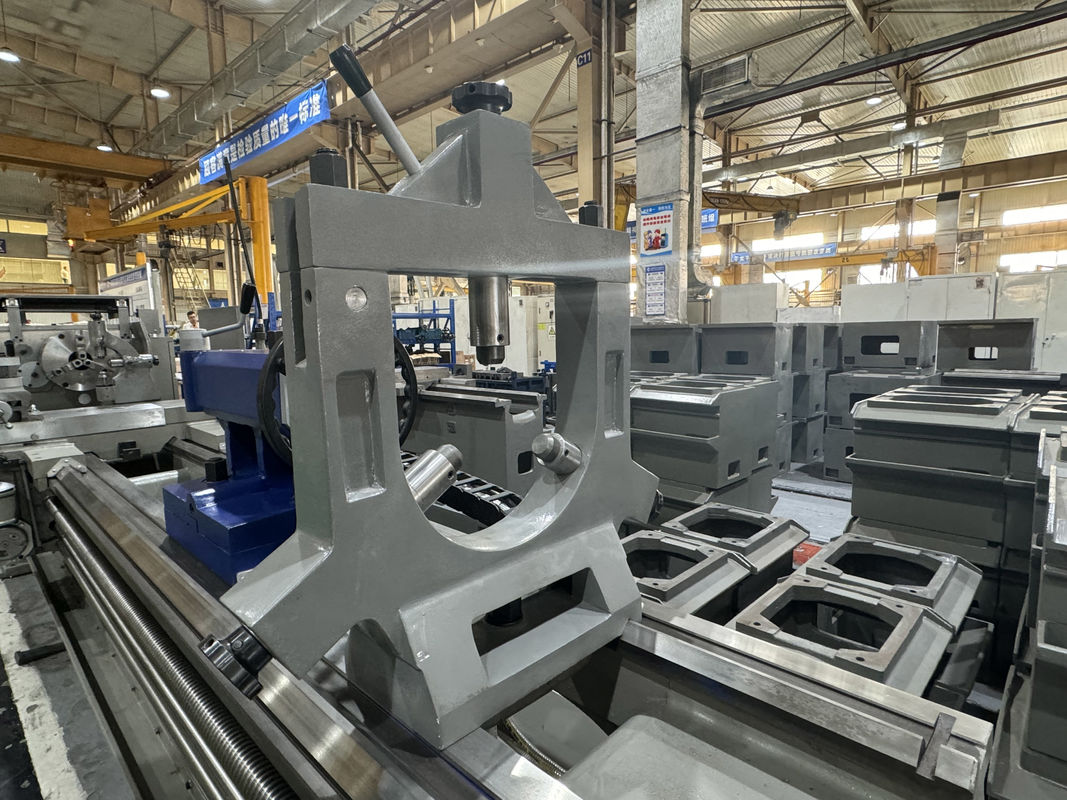

1. Lunette fixe Φ40-Φ350

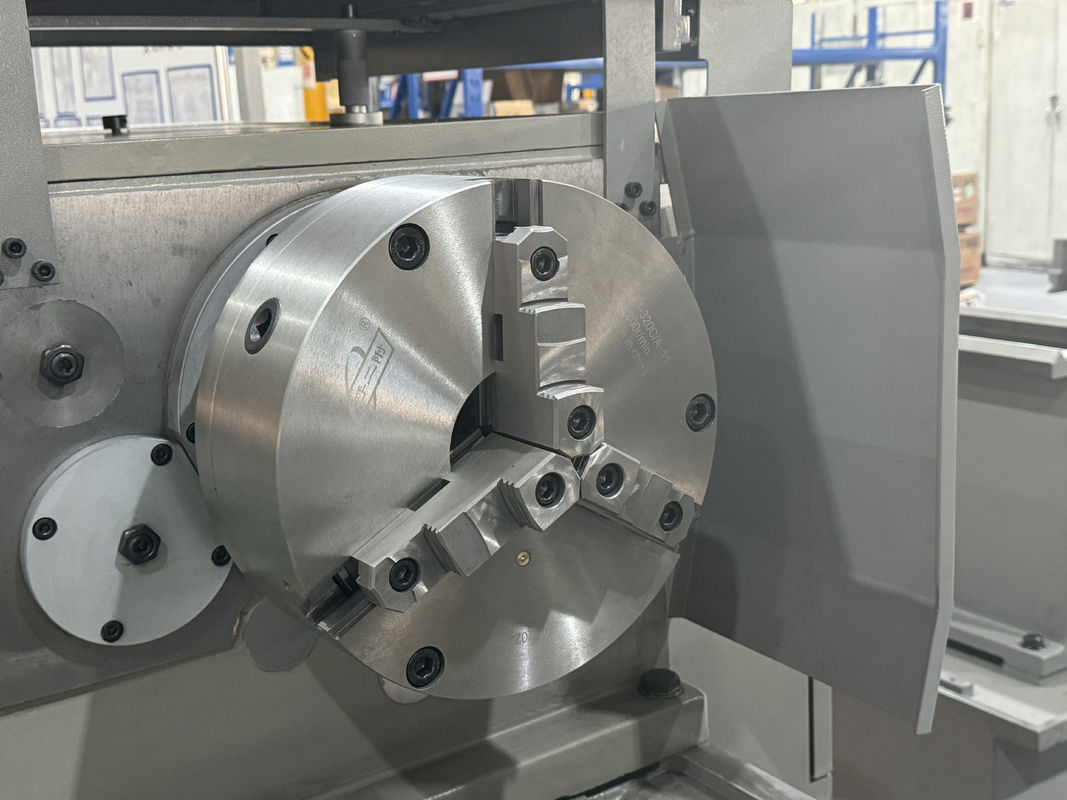

2. Lunette suiveuse Φ50-Φ220 3. Mandrin à 3 mors Φ400mm 4. Mandrin à 3 mors Φ500mm 5. Mandrin à 4 mors Φ400mm 6. Mandrin à 4 mors Φ500mm 7. Mandrin à 4 mors Φ630mm 8. Pointes tournantes Morse NO.5 9. Plateau de face Φ650mm |
Notre service :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir :
◆ Sens de la qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :
FAQ :
Q1. Êtes-vous une société commerciale ou une société de fabrication ?
Nous sommes une société de fabrication.
Q2. Quels sont les principaux produits de votre entreprise ?
Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 24 heures, conseils à distance pour l'installation, connexion avec le système logiciel du client
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 24 heures, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?
Les produits du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et répertorié dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?
T/T 30 % d'acompte à la commande, 70 % de paiement du solde avant expédition. lettre de crédit irrévocable à vue
