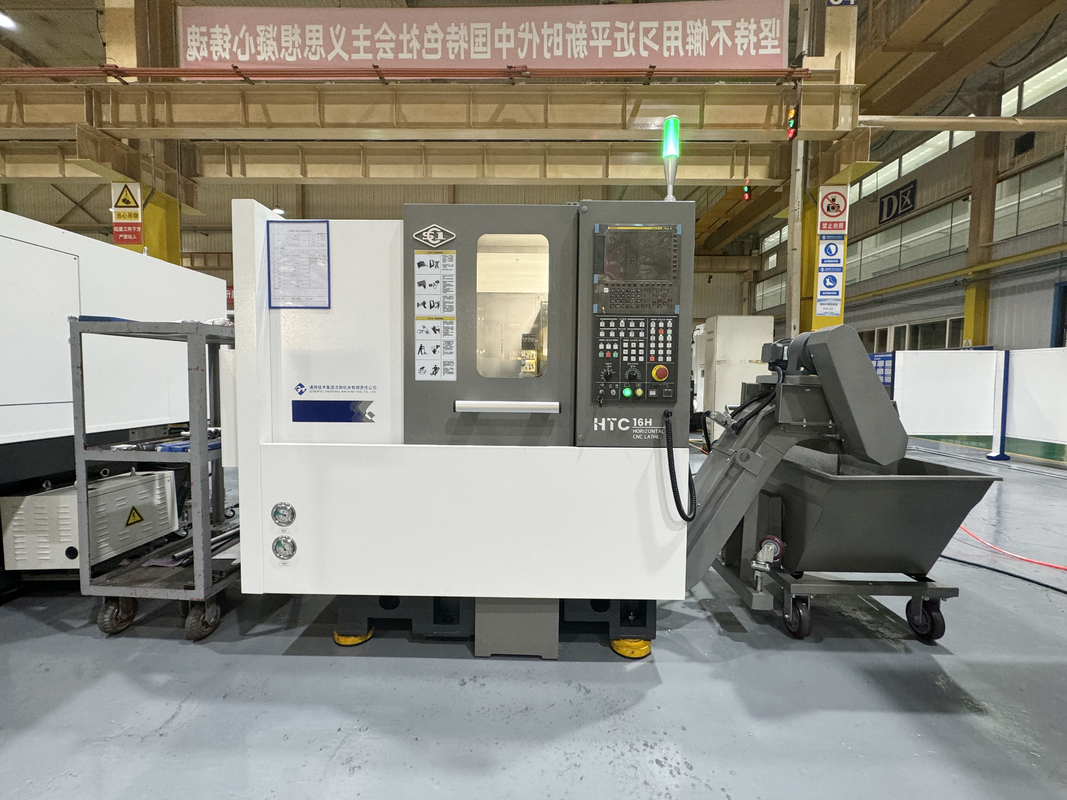

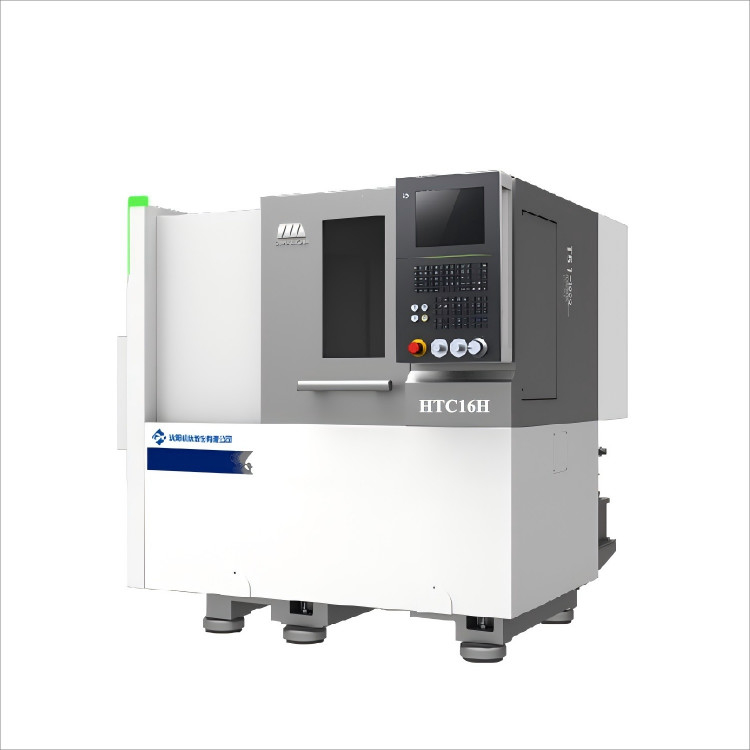

Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC

Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC

Tour économique de commande numérique par ordinateur

Servo TailStock est un équipement

Servo TailStock est un équipement

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

HTC 30H

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
Le HTC16Q
CNC ou non:
CNC
Key Word:
Centre de tournage CNC horizontal
Longueur de Max.Cutting:
160 mm
Diamètre de Max. Cutting.:
160 mm
Max. nager le jour. au-dessus du lit:
Pour les véhicules à moteur
Voyage par axe X:
145 mm
Voyage par axe Z:
205 mm
Vitesse du fuseau:
6000 r/min
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

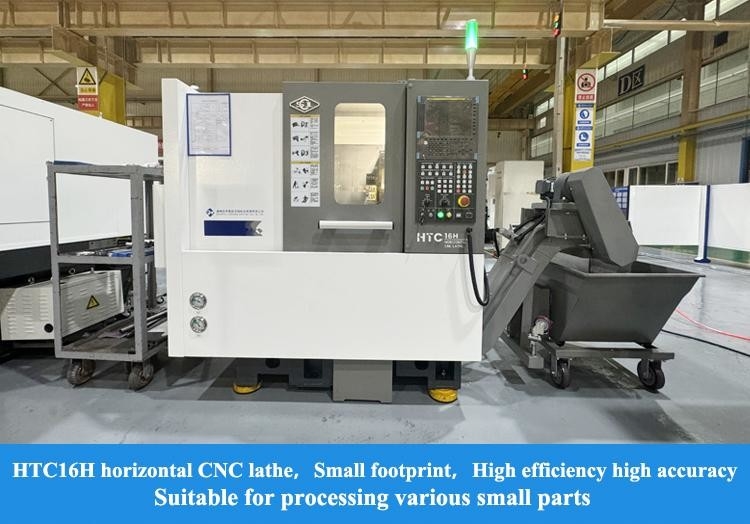

Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 0

Description du produit :

Tour CNC économique HTC30Q Système GSK Usinage de pièces de petite taille Contre-pointe servo Tour CNC à banc incliné
Le HTC30Q est un centre de tournage CNC haute performance conçu pour l'usinage de précision de composants de petite et moyenne taille. Doté d'une structure de banc incliné à 45° et de glissières à boîtier à haute rigidité, il assure une excellente stabilité lors de la coupe intensive. Équipé d'une tourelle servo à 12 stations et d'un nez de broche A2-6, il prend en charge les changements d'outils rapides et la coupe à couple élevé. La machine offre un diamètre de tournage maximal de 320 mm et une longueur de tournage maximale de 400 mm, avec des vitesses de déplacement rapide des axes X/Z allant jusqu'à 24 m/min. Idéal pour les industries automobile, aérospatiale et électronique, il excelle dans la production de pièces complexes telles que les arbres, les disques et les composants filetés avec une grande efficacité et précision.

Caractéristiques du produit :

1, Haute efficacité
• Vitesse de déplacement rapide élevée sur deux axes
• Contre-pointe servo divisée
• Porte-outil servo à haut rendement
• Traitement intégré multi-séquences en option avec sous-broche
2, Haute précision
• Vis à précontrainte de haute précision
• Technologie de compensation des erreurs
• Quantification des normes de processus
• Normes d'inspection strictes
3, Haute rigidité
• Banc en fonte de haute qualité et autres pièces moulées clés
• Unité de broche à grande portée
• Jeu de banc anti-flexion en forme d'arc
• Contre-pointe à petite structure de broche

Détails du produit :

Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 1
Vitesse de déplacement rapide : 30 m/min
Le servomoteur est directement connecté à la vis à billes via un accouplement, réduisant les liaisons intermédiaires et réalisant une transmission sans jeu. Les rails de guidage des axes X et Z adoptent des rails de guidage à rouleaux linéaires importés pour assurer une rigidité élevée, de bonnes performances dynamiques et une grande précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.


Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 2
Contre-pointe servo divisée
La contre-pointe peut être déplacée de manière servo-commandée en option, ce qui permet de contrôler avec précision et d'ajuster de manière flexible la vitesse de déplacement et la force de serrage de la contre-pointe en fonction des exigences de traitement, permettant à la contre-pointe de s'approcher rapidement de la pièce et de se serrer sans impact, et peut fournir un retour d'information en temps réel sur la position de serrage. améliorer la production et l'efficacité du remplacement. Elle adopte une contre-pointe divisée supérieure et inférieure, facile à ajuster la précision et à améliorer l'efficacité de la maintenance.
Structure à double fixation précontrainte
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 3
L'axe X développe une structure de support à double fixation et utilise une vis précontrainte pour compenser efficacement la déformation de précontrainte et la déformation due à l'augmentation de la température. Il coopère avec une structure d'étanchéité spéciale pour réduire l'augmentation de la température de la vis, obtenant ainsi une grande précision et une grande stabilité d'alimentation de la machine-outil.
Configuration de l'axe Y
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 4
Configuration de l'axe Y en option, combinée à une tourelle motorisée BMT, une structure d'axe C de haute précision et une variété de porte-outils motorisés, peut réaliser un traitement de surface complexe avec une seule installation.
Vis à billes de haute précision
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 5
Elle utilise une vis de qualité C3 importée de haute qualité et un rail de guidage de qualité H, et est directement entraînée par un servomoteur pour obtenir une excellente précision de fonctionnement.
Sellette anti-flexion
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 6
La portée du rail de guidage est raisonnablement élargie, la structure du système de mouvement est optimisée et le corps principal de la sellette du banc est conçu en forme d'arc pour assurer la rigidité globale des composants importants.
Tourelle motorisée servo efficace
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 7
Interface BMT standard, connexion à haute rigidité ; l'outil est entraîné par une interface DIN1809, qui a une transmission fiable et un faible taux de défaillance ; le moteur d'entraînement est monté sur le côté et de structure compacte ; il est équipé d'un axe C de haute précision et d'un dispositif de freinage pour réaliser un traitement intégré à haut rendement de tournage, fraisage et perçage.
Porte-outil à refroidissement interne
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 8
Le porte-outil à refroidissement interne et la sortie d'eau du centre de l'outil en option permettent une élimination efficace des copeaux lors de l'usinage des trous intérieurs et garantissent la qualité du traitement
Capacité de fraisage de l'outil entraîné
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 9
Matériau de la pièce : HT200
Modèle d'outil : Ф16 foret hélicoïdal
fraise
État de refroidissement : refroidissement par eau
Paramètres du produit :
Matériau de la pièce : HT200
Modèle d'outil : Ф16 foret hélicoïdal
État de refroidissement : refroidissement par eau
Paramètres du produit :

Articles
Unités
HTC 16H(Q)
HTC 30H
(Q)Diamètre de coupe max.
mm
1830×1580×1650
Φ280
Longueur de coupe maximale
mm
1830×1580×1650
Course de l'axe Z
Diamètre de balayage max. au-dessus du banc
mm
1830×1580×1650
Diamètre de balayage max. au-dessus du jeu du banc
Diamètre de balayage max. au-dessus du jeu du banc
mm
1830×1580×1650
Φ280
Broche

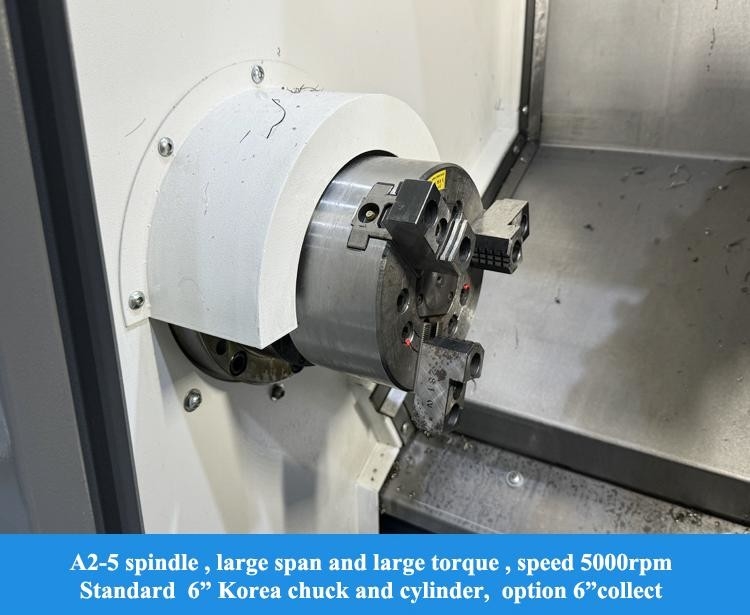

Modèle de nez de broche
-
A2-5
A2-6
Diamètre intérieur du palier avant
mm
1830×1580×1650
100
Diamètre du manchon de la contre-pointe
1:20;Φ62

1:20;Φ70
Diamètre du trou de broche max.
mm
1830×1580×1650
Φ65
Diamètre de barre max.
mm
1830×1580×1650
Φ50
Diamètre de mandrin standard
pouce
6"
8"
Plage de vitesse de broche
tr/min
6000
4500
Couple max. de la broche
N.m
86(1500tr/min)
180(576tr/min)
Couple nominal de la broche
N.m
86(1500tr/min)
110(769tr/min)
Puissance de sortie du moteur principal en continu/30 min.
kW
11/13.2
9/11
Axe X/Z
Vitesse de déplacement rapide de l'axe X
mm
1830×1580×1650
Méthode d'entraînement de la contre-pointe
Méthode d'entraînement de la contre-pointe
mm
1830×1580×1650
Méthode d'entraînement de la contre-pointe
Méthode d'entraînement de la contre-pointe
mm
1830×1580×1650
160
Course de l'axe Z
mm
1830×1580×1650
560
Contre-pointe
Course de la contre-pointe
mm
1830×1580×1650

Méthode d'entraînement de la contre-pointe
Glissement de la sellette


Course du manchon de la contre-pointe
mm
1830×1580×1650

Diamètre du manchon de la contre-pointe
mm
1830×1580×1650

Cône du trou de cône de la contre-pointe
MT- 5


Tourelle porte-outils
Forme de la tourelle porte-outils
Tourelle servo horizontale à 8 stations

Hauteur du centre
Hauteur du centre
mm
1830×1580×1650
80
Précision de repositionnement de la transposition du porte-outil
Sec.
±1.6
Si possible de choisir l'outil à proximité
Si possible de choisir l'outil à proximité
mm
1830×1580×1650
Autres
Autres
Distance entre le centre de la broche et le sol
mm
1830×1580×1650
936
Poids de la machine
kg
2600
3500
Capacité totale d'alimentation électrique
KVA
23
Dimensions hors tout (LxlxH)
Dimensions hors tout (LxlxH)
mm
1830×1580×1650
2295×1680×1650
Configuration standard :

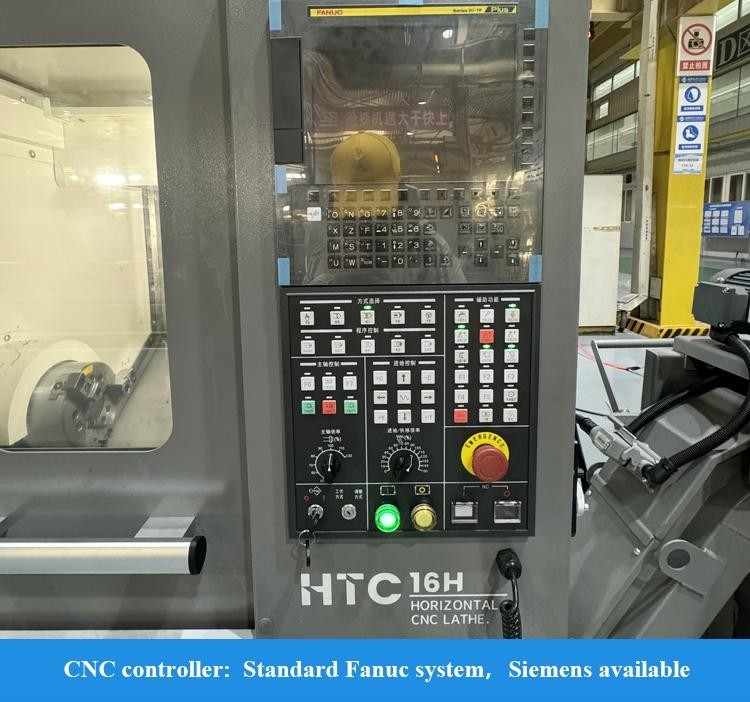

1, Système FANUC-0i-TF Plus (5) (Série H/S)
2, Système GSK988TA (Série Q)
3, Broche de type manchon
4, Vérin d'huile de mandrin creux
5, Chariot porte-outils servo à 8 stations

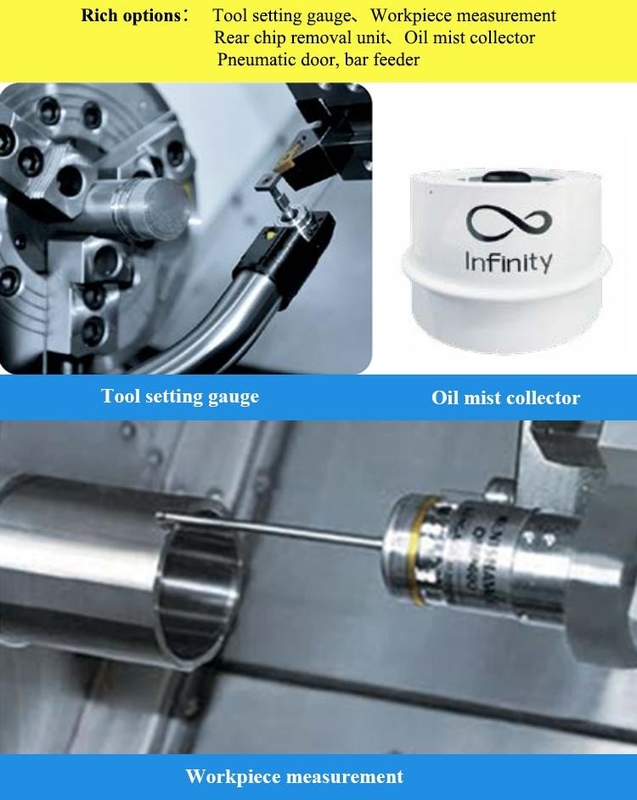

Configuration optionnelle :
1, Système Siemens
2, Jauge de réglage d'outil
3, Chariot porte-outils servo à 12 stations
4, Mesure de la pièce
5, Chariot porte-outils motorisé
6, Collecteur de brouillard d'huile
7, Unité d'enlèvement des copeaux arrière
8, Détection des dommages aux outils
9, Porte pneumatique
NOTRE service :

Assurez-vous de recevoir une machine de haute qualité

1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir :

• Sens de la qualité supérieure, les demandes des clients passent en premier
• 30 ans + d'histoire de R&D, l'entreprise a été fondée en 1993
• Fabricant de haute technologie avec capacité de recherche et de conception
• Système d'approvisionnement stable et mature
• Jeunes commerciaux et ingénieurs actifs pour des services instantanés (24 heures en ligne)
• Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
• Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :
Bienvenue à nous rendre visite !
Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 10
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les engins de chantier, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :
Exposition :

Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 11

FAQ :

Le tour CNC économique HTC16Q Système GSK Parties de petite taille d'usinage Servo Tailstock Lit incliné tour CNC 12

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Q2. Quels sont les principaux produits de votre entreprise ?
Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 7 et 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?
T/T 30 % d'acompte à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue

Envoyez votre demande directement à nous
