Name: Fraiseuse verticale CNC à 3 axes VMC850Q Fresadora FANUC SMTCL Centre d'usinage vertical CNC à 4 axes
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC1000Q
Availability: InStock

Maison > produits > Centre d'usinage vertical de commande numérique par ordinateur >

Fraiseuse verticale CNC à 3 axes VMC850Q Fresadora FANUC SMTCL Centre d'usinage vertical CNC à 4 axes

éclaboussure

Perçage de précision

Le fraisage

Tapement

Extensible en centre d'usinage à 4 axes

Place of Origin:

China

Nom de marque:

SMTCL

Certification:

CE ISO

Model Number:

VMC1000Q

Nous contacter

Demandez un devis

Détails du produit

Brand:

SMTCL

Type:

VMC850Q VMC1000Q VMC1100Q

Product name:

Vertical Machining Center

Table size (L×W):

1200×500

Max load on the table:

600kg

X axis travel:

1000mm

Y axis travel:

500mm

Z axis travel:

540mm

A.T.C:

24 ATC with robot arm

Conditions de paiement et d'expédition

Minimum Order Quantity

1 Set

Prix

Négociable

Packaging Details

Wooden package standard for sea shipping

Delivery Time

30 days

Supply Ability

50 Sets per Month

PRODUITS CONNEXES

Vidéo

VMC850Q Centre d'usinage vertical à 3 axes CNC VMC Machine à 4 axes CNC Centre de fraisage vertical

Obtenez le meilleur prix

Vidéo

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant

Obtenez le meilleur prix

Vidéo

La machine de fraisage CNC à 3 axes SMTCL VMC850Q est un centre d'usinage vertical universel à 4 axes

Obtenez le meilleur prix

Vidéo

SMTCL Machine de fraisage CNC à 3 axes VMC850Q Centre de tournage CNC Centre d'usinage vertical pour le métal

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

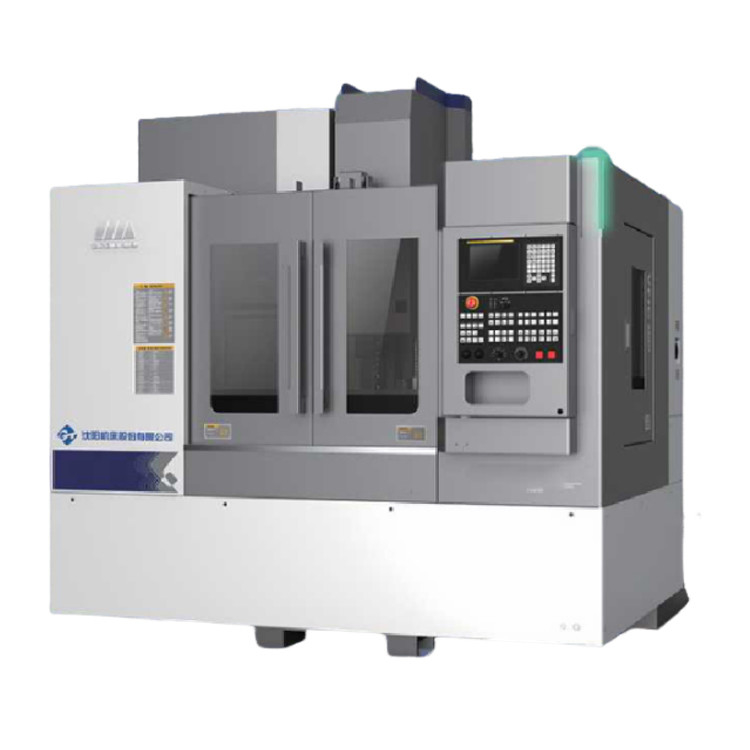

Fraiseuse verticale CNC à 3 axes VMC850Q Fresadora FANUC SMTCL Centre d'usinage vertical CNC à 4 axes 0

Description du produit :

Fraiseuse verticale CNC à 3 axes VMC850Q Fresadora FANUC SMTCL Centre d'usinage CNC vertical à 4 axes

Le centre d'usinage vertical VMC850Q est une machine CNC de nouvelle génération offrant une rigidité, une précision et une efficacité exceptionnelles pour les tâches d'usinage exigeantes. Conçu avec un bâti de coulée intégral à haute résistance, une colonne en chevrons robuste et un boîtier de broche trapézoïdal inversé, ce VMC assure une stabilité supérieure et une rétention de la précision. Son centre de gravité bas et ses guides linéaires à rouleaux de classe P à trois axes garantissent un fonctionnement à grande vitesse (translation rapide 48 m/min) et une excellente précision de fonctionnement.

Équipé d'une broche à entraînement direct puissante de 12 000 tr/min, de vis à billes de qualité C3 et d'une technologie de symétrie thermique avancée, le VMC850Q offre des résultats de haute précision pour le fraisage, le perçage, l'alésage, l'alésage, le contournage 2D/3D et le taraudage. La conception compacte et peu encombrante comprend un convoyeur à copeaux à double spirale efficace, ce qui le rend idéal pour les lignes automatisées. Découvrez un usinage intelligent, stable et à haut rendement avec ce centre de fraisage CNC à 3 axes polyvalent, facilement évolutif vers des capacités à 4 axes.

Caractéristiques du produit :

1, Conception à haute rigidité et à haute stabilité

* Bâti de coulée intégral à haute résistance

* Guide à rouleaux à trois axes de classe P

* Colonne en chevrons à longue portée

2, Bonne précision et rétention de la précision

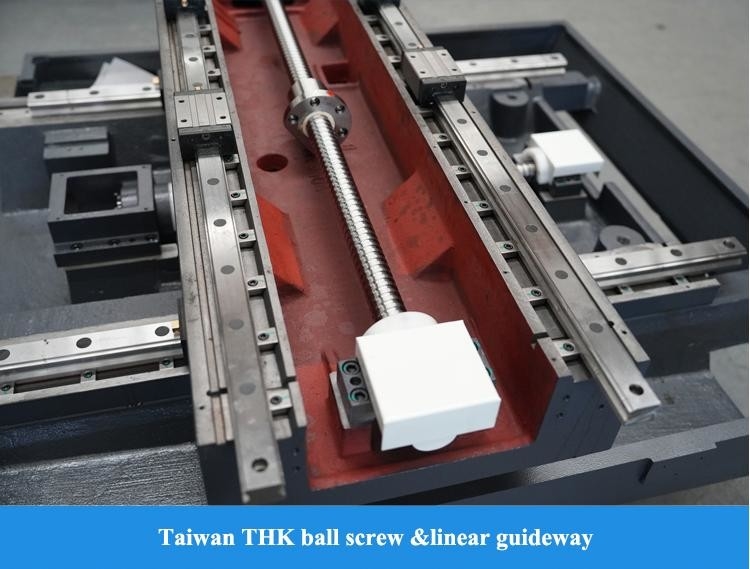

* Vis mère pré-tirée C3

* Technologie de symétrie thermique

* Technologie de compensation des erreurs

3, Sécurité, protection de l'environnement, productivité efficace

* Déplacement rapide à trois axes 48 m/min

* Broche directe 12000 tr/min

* Extracteur de copeaux à double spirale du lit

Détails du produit :

Fraiseuse verticale CNC à 3 axes VMC850Q Fresadora FANUC SMTCL Centre d'usinage vertical CNC à 4 axes 1

Paramètres du produit :

Article		Unité	VMC850Q	VMC1000Q	VMC1100Q
Capacité	Course de l'axe X	mm	850	1000	1100
	Course de l'axe Y	mm	500	500	620
	Course de l'axe Z	mm	540	540	600
	Nez de broche à la surface de la table	mm	120-660	120-660	120-720
	Nez de broche à la surface de la colonne	mm	640	640	743
Table de travail	Taille de la table (L×l)	mm	1000×500	1200×500	1300×610
	Charge maximale sur la table	kg	600	600	1000
	Taille de la rainure en T	mm	18×5	18×5	18×5
Broche	Vitesse de la broche	tr/min	10000	10000	10000
	Cône de broche/tige de broche	mm	Cône 7/24	Cône 7/24	Cône 7/24
	Cône de broche/tige de broche	mm	BT40	BT40	BT40
	Moteur de broche	kW	7.5/11	7.5/11	11/15
	Couple de sortie maximal	N.m	35.8/70	35.8/70	52.5/95.5
	Type d'entraînement de la broche		Courroie synchrone
Outils	Modèle de porte-outil		MAS 403 BT40
Outils	Modèle de goujon de traction		MAS 403 P40T-I
Vitesse d'avance	Translation rapide X,Y,Z	m/min	48/48/48
	Puissance du moteur à 3 axes (X/Y/Z)	kW	1.8/1.8/3	1.8/1.8/3	3/3/3
	Couple du moteur à 3 axes (X/Y/Z)	N·m	11/11/20	11/11/20	20/20/20
	Vitesse d'avance de coupe maximale	mm/min	1-20000
C.A.T	Type	pc	C.A.T avec bras robotisé
	Mode		Sélection de l'outil le plus proche dans les deux sens
	Capacité	Pcs	24
	Longueur maximale de l'outil	mm	300
	Poids maximal de l'outil	kg	7
	Diamètre maximal du disque d'outil - Complet	mm	80
	Diamètre maximal du disque d'outil - Adjacent	mm	150
	Temps de changement d'outil (T-T)	sec	2.5
La hauteur entre la table et le sol		mm	900	900	950
Autres	Dimensions hors tout (L×l×H)	mm	2400×2975×2840 (Exclure le convoyeur à copeaux)	2700×2975×2840 (Exclure le convoyeur à copeaux)	2940×3450×3050 (Exclure le convoyeur à copeaux)
	Poids net de la machine	kg	5100	5400	6200
	Puissance totale requise	KVA	18	18	25

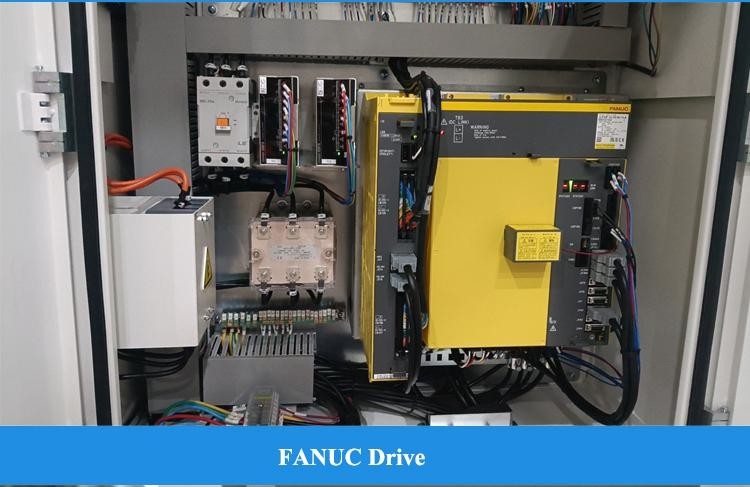

Configuration standard : 1. Système de contrôle FANUC OI-MF TYPE(5)β 2. Broche 10000 tr/min, connectée par courroie 3. Magasin d'outils à manipulateur à 24 disques 4. Réservoir d'eau + copeaux de rinçage du lit 5. Soufflette à air comprimé, lampe de travail, voyant d'avertissement			Configuration sélective : 1. Système Fanuc Oi-MF TAPE(l)β 2. Système Fanuc Oi-MF TAPE(l)α 3. Système CNC Siemens 828D 4. Broche mécanique à connexion directe 12000 tr/min 5. Broche motorisée 16000 tr/min, 24000 6. Plateau tournant à 4e axe 7. Refroidissement à l'intérieur 2MPa, 3MPa, 5MPa, 7MPa 8. Séparateur huile-eau 9. Extracteur de copeaux à chaîne 10. Pistolet à eau propre 11. Inspection des outils et des pièces 12. Porte automatique 13. Verrou de porte de sécurité 14. Armoire électrique et climatisation
