Name: Machine de fraisage CNC à 3 axes VMC1100Q Centre d'usinage vertical CNC de haute précision
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC850Q
Availability: InStock

Maison > produits > Centre d'usinage vertical de commande numérique par ordinateur >

Machine de fraisage CNC à 3 axes VMC1100Q Centre d'usinage vertical CNC de haute précision

Centre d'usinage CNC vertical à trois axes

centre d'usinage vertical de commande numérique par ordinateur de 3 axes

Centre d'usinage de verticale de commande numérique par ordinateur de haute précision

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO

Numéro de modèle:

VMC850Q

Nous contacter

Demandez un devis

Détails du produit

Voyage par axe X:

Pour les véhicules à moteur

Voyage d'axe des ordonnées:

620mm

Voyage par axe Z:

600 mm

A.T.C.:

24 contrôle aérien avec bras robotisé

Marque:

Le code de l'entreprise

Le type:

VMC1100Q

Nom du produit:

Centre d'usinage vertical

Taille de la table (L×W):

1300 × 610

Charge maximale sur la table:

1 000 kg

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

Négociable

Détails d'emballage

Norme de colis en bois pour le transport maritime

Délai de livraison

30 jours

Capacité d'approvisionnement

50 ensembles par mois

PRODUITS CONNEXES

Vidéo

VMC850Q Centre d'usinage vertical à 3 axes CNC VMC Machine à 4 axes CNC Centre de fraisage vertical

Obtenez le meilleur prix

Vidéo

VMC850Q Centre d'usinage CNC vertical à 3 axes SMTCL Machine de fraisage CNC à 4 axes avec plateau tournant

Obtenez le meilleur prix

Vidéo

La machine de fraisage CNC à 3 axes SMTCL VMC850Q est un centre d'usinage vertical universel à 4 axes

Obtenez le meilleur prix

Vidéo

SMTCL Machine de fraisage CNC à 3 axes VMC850Q Centre de tournage CNC Centre d'usinage vertical pour le métal

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

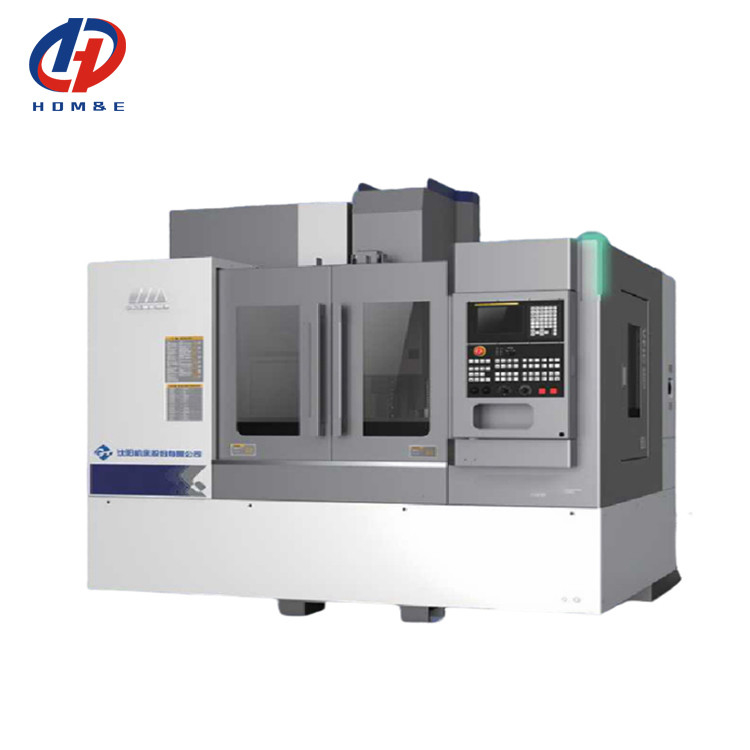

Machine de fraisage CNC à 3 axes VMC1100Q Centre d'usinage vertical CNC de haute précision 0

Description du produit :

Fraiseuse CNC 3 axes SMTCL VMC1100Q Centre d'usinage vertical CNC de haute précision

Série VMC-Q Le centre d'usinage vertical est un nouveau centre d'usinage vertical polyvalent produit par Shenyang Machine Tool Co., LTD., qui convient à la mécanique générale, à l'automobile et à d'autres industries. Il offre de bonnes performances de coupe grâce à une analyse et une optimisation scientifiques et raisonnables en utilisant des logiciels de conception et d'analyse professionnels tels qu'une colonne de grande portée, une conception de structure de symétrie thermique de la broche et un processus de pré-tirage de vis mère de précision de niveau C3. Peut répondre aux besoins de toutes sortes de perçage et de fraisage de pièces, afin de fournir aux clients la meilleure expérience de traitement.

Caractéristiques du produit :

1, Conception de haute rigidité et de haute stabilité

* Lit de coulée intégral à haute résistance

* Guidage à rouleaux de classe P à trois axes

* Colonne en chevrons de grande portée

2, Bonne précision et maintien de la précision

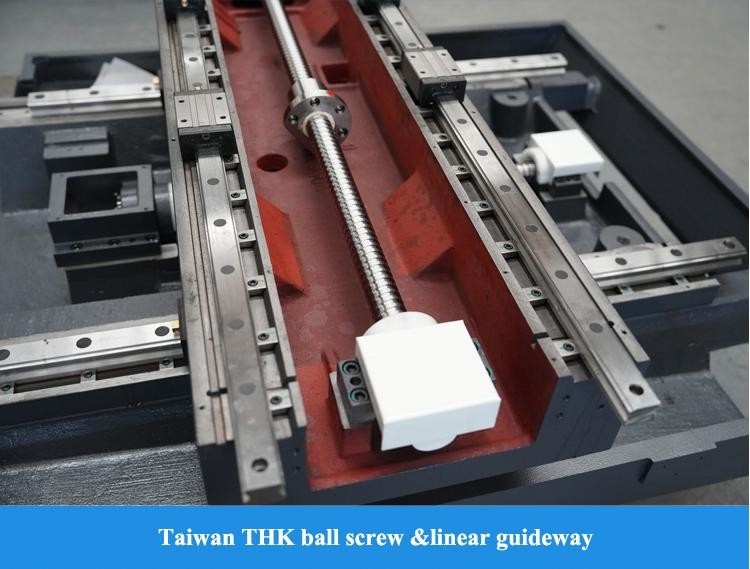

* Vis mère pré-tirée C3

* Technologie de symétrie thermique

* Technologie de compensation d'erreur

3, Sécurité, protection de l'environnement, productivité efficace

* Déplacement rapide à trois axes 48 m/min

* Broche directe 12000 tr/min

* Extracteur de copeaux à double spirale du lit

Détails du produit :

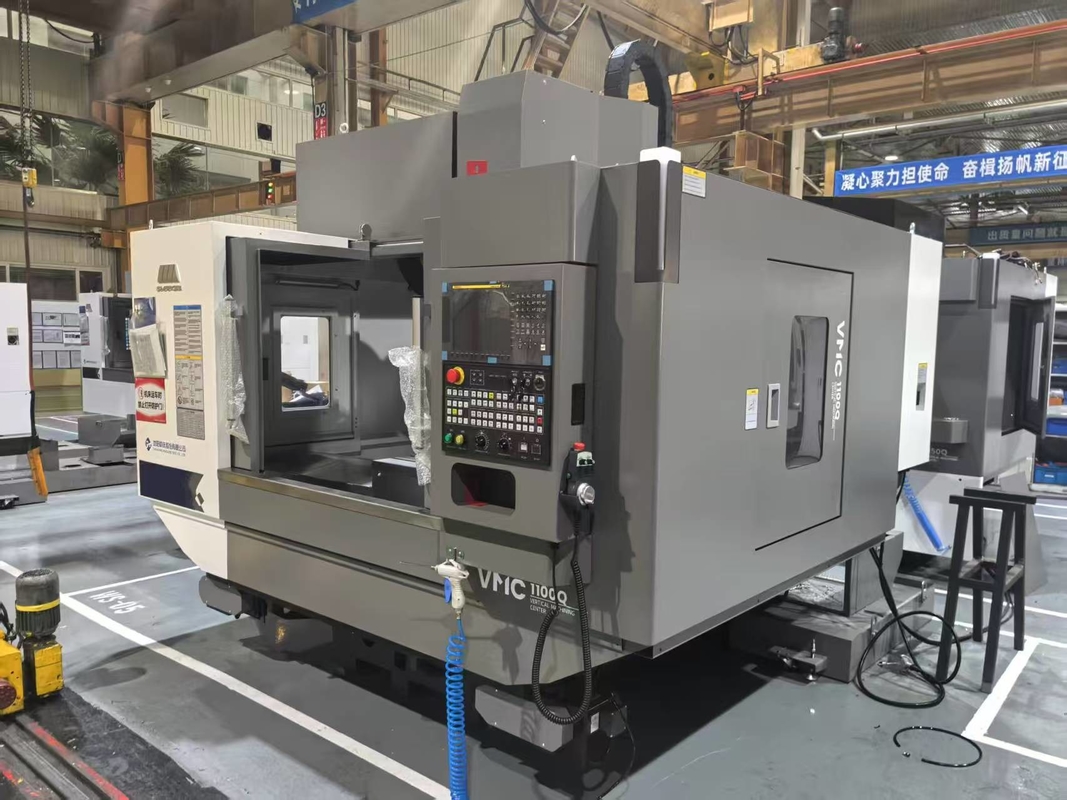

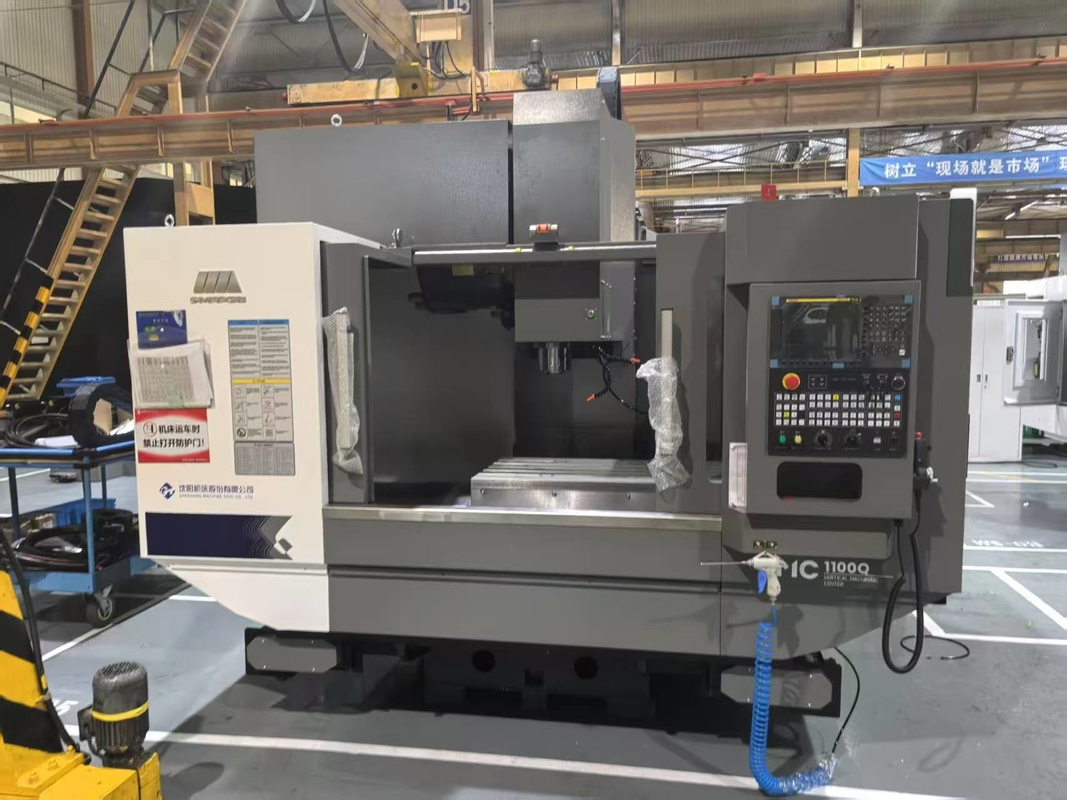

Machine de fraisage CNC à 3 axes VMC1100Q Centre d'usinage vertical CNC de haute précision 1

Paramètres du produit :

Article		Unité	VMC1100Q
Table de travail	Taille de la table (L×l)	mm	1300×610
	Charge maximale sur la table	kg	1000
	Taille de la rainure en T	kg	18×5
Capacité	Course de l'axe X	mm	1100
	Course de l'axe Y	mm	620
	Course de l'axe Z	mm	600
	Nez de broche à la surface de la table	mm	120-720
	Nez de broche à la surface de la colonne	mm	743
Broche	Cône de broche (7:24)	mm	BT40
	Vitesse de broche	tr/min	10000
	Couple de sortie maximal	N.m	52.5/95.5
	Moteur de broche	kW	11/15
	Type d'entraînement de la broche		Courroie synchrone
Fraise	Type de manche		MAS 403 BT40
Fraise	Type d'ongle		MAS 403 P40T-I
Vitesse d'avance	Avance rapide X/Y/Z	m/min	48
	Puissance du moteur d'entraînement à trois axes (X/Y/Z)	kW	3/3/3
	Couple du moteur d'entraînement à trois axes (X/Y/Z)	N.m	20/20/20
	Vitesse d'avance	mm/min	1-20000
A.T.C	Capacité de stockage d'outils	pc	Type de bras 24
	Longueur maximale de l'outil	mm	300
	Poids maximal de l'outil	kg	7
	Diamètre maximal de l'outil	mm	150(80)
	Temps de changement d'outil (T-T)	s	2.5
Distance entre le dessus de la table et le sol		mm	950
Poids net de la machine		kg	6200
Puissance totale requise		KVA	25
Dimensions hors tout (L×l×H)		mm	2940×3450×3050 (sans extracteur de copeaux)
Configuration standard : 1. Système de contrôle FANUC OI-MF TYPE(5)β 2. Broche 10000 tr/min, connectée par courroie 3. Magasin d'outils à manipulateur à 24 disques 4. Réservoir d'eau + copeaux de rinçage du lit 5. Soufflette à air comprimé, lampe de travail, voyant d'avertissement		Configuration sélective : 1. Système Fanuc Oi-MF TAPE(l)β 2. Système Fanuc Oi-MF TAPE(l)α 3. Système CNC Siemens 828D 4. Broche mécanique à connexion directe 12000 tr/min 5. Broche motorisée 16000 tr/min, 24000 tr/min 6. Table rotative du 4ème axe 7. Refroidissement interne 2MPa, 3MPa, 5MPa, 7MPa 8. Séparateur huile-eau 9. Extracteur de copeaux à chaîne 10. Pistolet à eau propre 11. Inspection des outils et des pièces 12. Porte automatique 13. Verrou de porte de sécurité 14. Armoire électrique et climatisation

NOTRE service :

Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir :

Top qualité, les demandes des clients passent en premier
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
◆ Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production

À propos de nous :

Bienvenue à nous rendre visite !

Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !

Notre usine :

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.

Q2. Quels sont les principaux produits de votre entreprise ?

Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?

Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'augmenter l'efficacité.

Q4 : Quelles sont vos conditions de garantie ?

Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.

Q5. Quels sont les services ?
Pré-ventes : Solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : Service en ligne 7 jours sur 24 heures, conseils à distance pour l'installation, connexion avec le système logiciel du client

Q6 : Pourquoi choisir votre entreprise ?

Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.

Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.

Q8 : Quelles sont les conditions de paiement ?

T/T 30% de paiement initial à la commande, 70% de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
