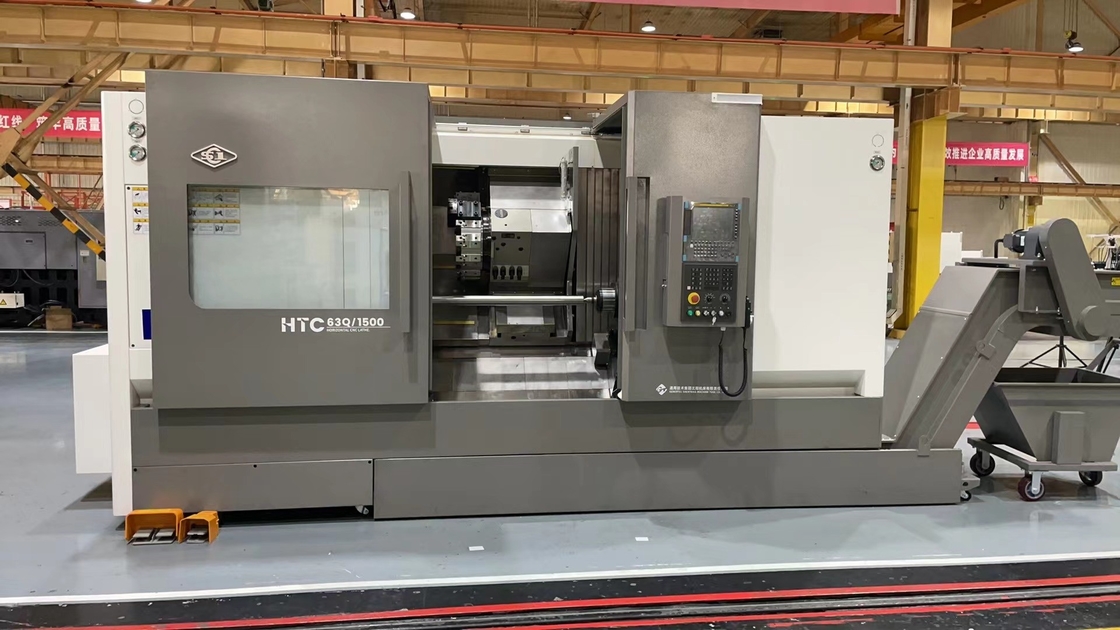

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal

Le tour CNC à broche de coupe lourde

Tour oblique de commande numérique par ordinateur de lit

Longueur de coupe maximale 3000 mm Tour CNC

Lieu d'origine:

Chine

Nom de marque:

SYMG

Certification:

ISO certification

Numéro de modèle:

HTC63n série 45°Bed

Nous contacter
Demandez un devis
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal
Détails du produit
Product name:
HTC63Q
Maximum cutting diameter：:
600/630 mm
Maximun cutting length：:
1000/1500/2000/3000mm
Maximum diameter of swing over bed：:
∅700
Maximum turning diameter on the slide：:
∅600
Spindle hole diameter：:
104 mm
Maximum diameter of through bar ：:
85 mm
Spindle speed range ：:
35-2000r/min
Standard chuck diameter：:
12"
Standard tool turret type：:
12 stations horizontal servo tool turret
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
Négociable
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
30 à 45 jours
Conditions de paiement
T/T, L/C, Western Union
Capacité d'approvisionnement
45 ensembles par mois
PRODUITS CONNEXES
Un bon prix. Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné en ligne Vidéo

Le tour CNC à rail rigide SMTCL HTC40S haute rigidité grande portée A2-8 vitesse de fuseau 4000 r/min Tors CNC à lit incliné

Obtenez le meilleur prix
Un bon prix. La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm en ligne Vidéo

La machine de fraisage de tour CNC SMTCL T5.2-500Q a un diamètre d'oscillation de 560 mm

Obtenez le meilleur prix
Un bon prix. Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q en ligne Vidéo

Le tour CNC SMTCL pour le traitement de pièces de petite taille T5.1-500Q

Obtenez le meilleur prix
Un bon prix. SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC en ligne Vidéo

SMTCL tour CNC T5.2-1000Q Tour et fraisage Combo Y Axe Type Centre de tour Metal Slant Lit Tour CNC

Obtenez le meilleur prix
Nous contacter
+8613916455787
sales@huidijd.com
86-021-61195255
Contactez-nous maintenant
Description du produit

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 0

Description du produit
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal
La selle HTC63Q/H/S adopte une structure de double rail de guidage à support interne, la broche adopte une boîte à broches à vitesse variable à deux vitesses, qui a une vitesse élevée et un couple de coupe important.Appareils pour le traitement des déchets, automobile, etc.
Caractéristiques du produit
1, haute précision
◆ Des roues à vis et à guides de haute précision
◆ Des roulements à fuseaux de haute précision
◆ Quantification des normes de procédé
◆ Réglateur de grille de haute précision
2, Haute efficacité
Application du code modulaire du système
◆ Configuration fonctionnelle complète, permettantLa production intellectuelle
◆ Tourelle de servo à haut rendement
◆ Fuseau de coupe hautement performant et lourd
3, Haute rigidité
◆ Lit en fonte de haute qualité, etc.
◆ Coffres-clés: une boîte de nuit à longue portée
◆ Fuseau à haute puissance et à couple élevé
◆ Tourelle d'outil à haute rigidité
Détails du produit
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 1

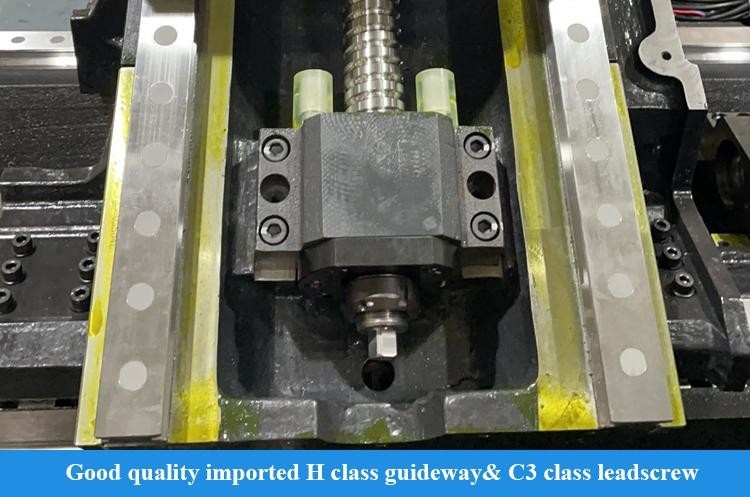

Écroues et rails de guidage de haute précision

Il utilise des vis importées de haute qualité de qualité C3 et des rails de guidage de qualité H et est directement entraîné par des servomotors pour obtenir une excellente précision de fonctionnement
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 2

Des roulements à rouleaux cylindriques à fuseaux à grande précision

Il adopte des roulements à rouleaux cylindriques de qualité P4 importés et coopère avec une broche de haute précision pour obtenir une excellente précision de rotation.
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 3

Deux axes à grande vitesse

Les deux axes utilisent des vis importées et utilisent une technologie de pré-étirement pour assurer un fonctionnement rapide et stable de la machine-outil
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 4
Configuration fonctionnelle complète, permettant
production intelligente
Différentes configurations de modules tels que le repos constant, la sous-frange, le servo tailstock et l'axe Y peuvent
Il peut réaliser le traitement en plusieurs séquences de pièces et peut également être équipé de mesure de pièce, d'outil de mesure, de
Les modules d'automatisation, etc., permettent d'améliorer l'efficacité du travail.

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 5
Les pièces de rechange de l'axe
Il est équipé d'une petite structure de fuseau de coque, et installé en interne rouleau conique
roulements et roulements à billes angulaires de contact pour améliorer la rigidité de coupe de l'extrémité du coussinet assurer l'effet de coupe des pièces à axe long.
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 6
Lit à haute rigidité
Le lit est un lit incliné à 45°, avec une structure de côtes optimisée et renforcée à l'intérieur. Il est coulé en une seule pièce avec des pièces moulées de haute qualité, et l'ensemble de l'axe adopte une structure de rails durs,qui améliore efficacement la rigidité dynamiqueLe joint entre le lit et la tête est gratté et broyé par une surface à double repos, ce qui améliore encore la rigidité de coupe de l'ensemble de la machine.

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 7

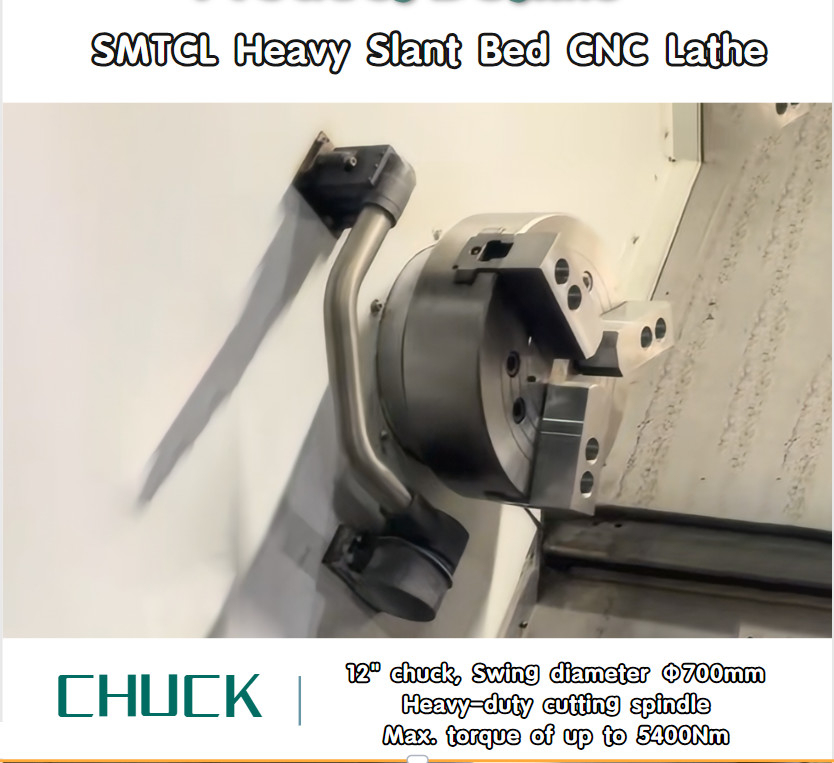

Spindles de coupe à haute performance Le moteur à haute puissance est associé à une broche de coupe de grande capacité, avec un couple maximal
d'une profondeur de coupe maximale de 5400 Nm et d'une profondeur de coupe supérieure à 10 mm d'un côté, améliorant la coupel'efficacité.

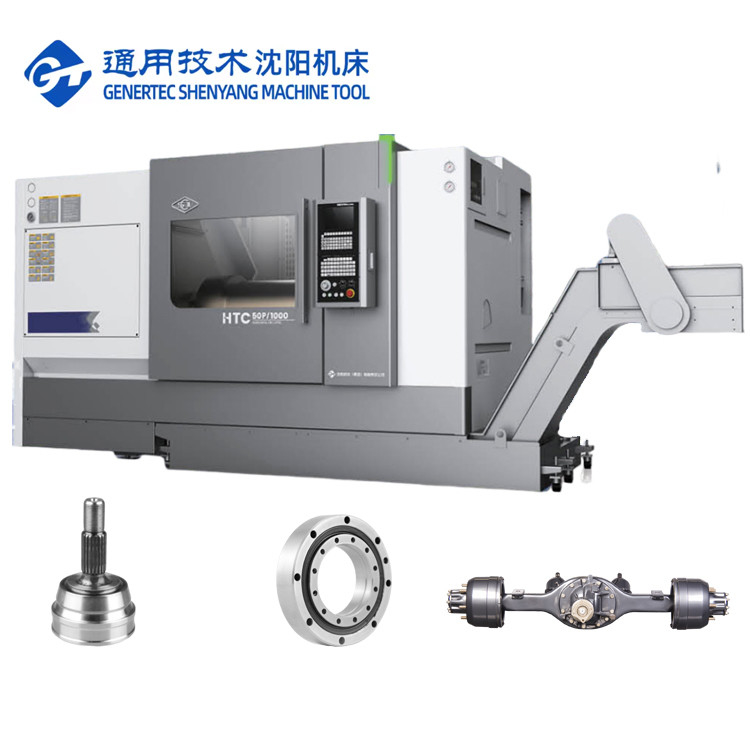

Application dans l'industrie

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 8

Paramètres du produit
Les postes
Unités
Le HTC 63Q
HTC 63H
Max. dia de coupe. (Arbre/disque)
mm
Le nombre d'équipements utilisés
Φ630/Φ800
Longueur maximale de coupe
mm
Le montant de l'aide est fixé à la somme suivante:
Le montant de l'aide est calculé à partir du montant de l'aide.
Max. Passez le diable sur le lit.
mm
Φ700
Φ820
Max. balancer le dia. au-dessus du lit.
mm
Φ600
Φ650
Le moulin à rouleaux
Modèle de nez à broche
-
A2 à 11
A2 à 11
Disque intérieur du roulement avant.
mm
Φ160
Φ160
Conicité de la broche et taille du trou

1:20;Φ150
1:20;Φ150
Dia. du trou de broche Max.
mm
Φ104
Φ106
Max. Je vous laisse.
mm
Φ85
Φ88
Le dia de chuck standard.
pouces
12 pouces
15 pouces
Plage de vitesse de la broche
R/min
35 à 2000
35 à 2000
Le couple maximal de la broche
Nm
1250
1900
Série de vitesses de la broche

Autres appareils à moteur à commande automatique
Autres appareils à moteur à commande automatique
Puissance de sortie du moteur principal continue/30 min.
Le nombre de sièges
20/30
22/26
Axe X/Z
Vitesse de traversée rapide sur l'axe X
mm
15
12
Vitesse de traverse rapide sur l'axe Z
mm
15
12
Voyage par axe X
mm
320
430
Voyage par axe Z
mm
Le nombre d'heures de travail est déterminé par le nombre de jours de travail.
Le nombre d'heures de travail est déterminé par le nombre de jours de travail.

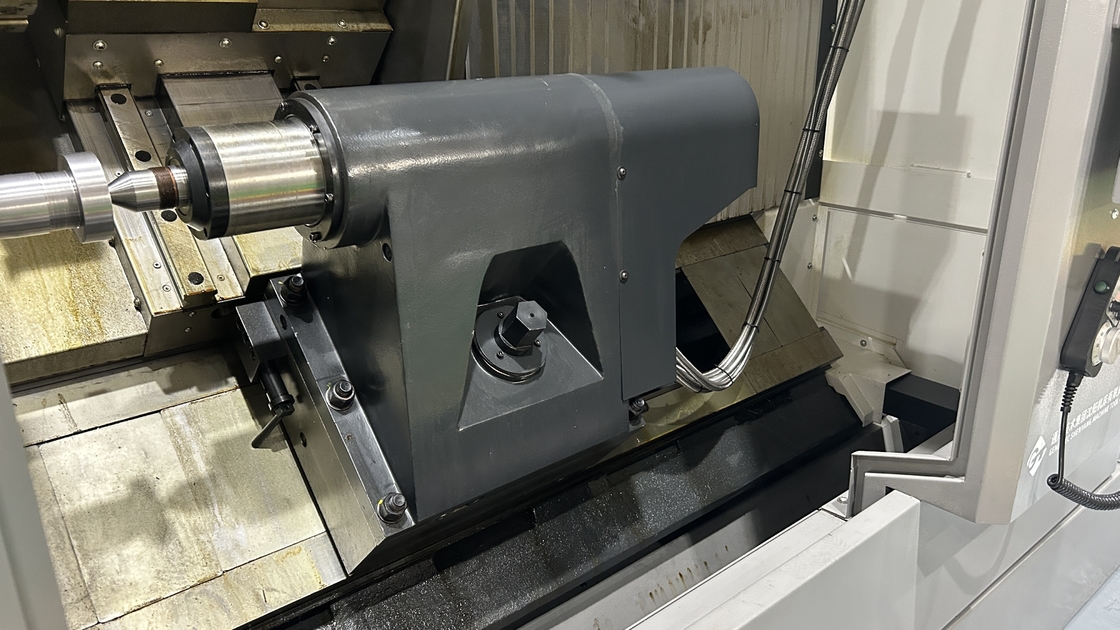

Le stock de queue
Voyage du stock de queue
mm
Le montant de l'aide est calculé à partir du montant de l'aide.
Le montant de l'aide est calculé en fonction de la valeur de l'aide.
Méthode de conduite à la queue

Traînée de selle
Traînée de selle
Voyage en manche de la queue
mm
150
180
Le couvercle à manches.
mm
Φ160
Φ180
Résistance à l'usure

Morse 5 #
Morse 6#
Tourelle à outils
Forme de tourelle d'outil

Tourelle à servo horizontale de 12 stations
Tourelle à servo horizontale de 12 stations
Hauteur du centre
mm
160
160
Taille des outils
mm
32 × 32
32 × 32
Si vous pouviez choisir un outil à proximité
mm
- Oui, oui.
- Oui, oui.
Capacité de charge maximale
Pièces de travail à disque
en kg
800
800
Pièces à usiner à l'axe
en kg
1300
2000
Autres
Distance entre le centre de la broche et le sol
mm
1085.5
1160
Poids de la machine
en kg
Le montant de l'aide est calculé en fonction de la valeur de l'aide.
13000/16000/19000/22000
Configuration standard:
FANUC 0i ̊TF plus
Carrosserie à outils de 12 stations
Bouteille d'huile à chuck solide
Configuration standard:
Cadre central hydraulique
Parties à moteur à combustion
Porte pneumatique
Émetteur de réglage d'outil
Mesure de la pièce
Collecteur de brume d'huile
Détection des dommages à l'outil
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 9

Fuseau à haute rigidité
Le composant de la tête à grande portée adopte
support composite de roulements à rouleaux cylindriques à double rangée importés et de contact angulaire
roulements à billes à l'avant et à l'arrière, ce qui améliore la rigidité et le couple de la broche
et obtient d'excellents effets de coupe lourdede la broche.
Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 10

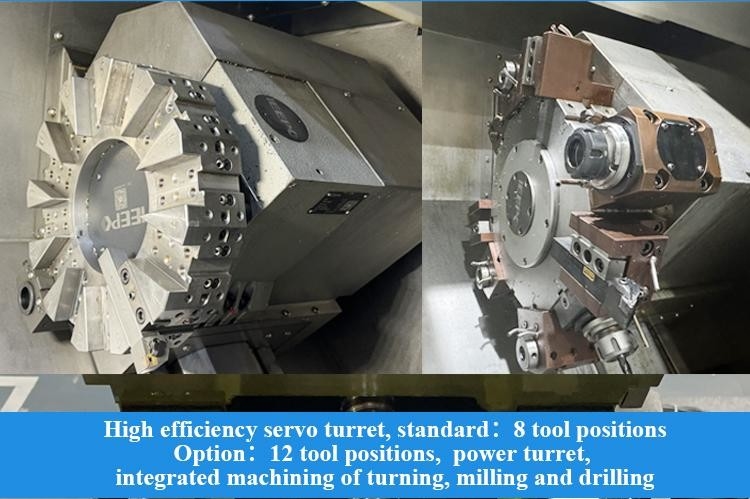

Servo-tourelle efficace Le servo-moteur à haut rendement est adopté pour contrôler l'indexation précise de la tête de coupe, en veillant à ce qu'elle maintienne un fort
La vitesse la plus rapide de changement d'outil à des stations adjacentes ne prend que 0,4s, ce qui est rapide et
a une efficacité de traitement élevée.

















Notre service

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 11

Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outilsLe premier tour, la première machine de forage et la première machine de forage sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et la plus grande fabrication de machines-outils en Chine.Les machines-outils couvrent les automobilesNous avons pour mission de fournir à la machine-outil une technologie de pointe, de développer et d'améliorer la qualité de ses produits et de la qualité de ses services.de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine

Le tour CNC à lit incliné HTC63Q Longueur maximale de coupe 3000 mm Fuseau de coupe lourd Tour CNC horizontal 12

Questions fréquentes
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.


Les étiquettes：

Machine de tour de la couche horizontale CKA6136

Machine de tour de la couche horizontale 5.5KW

Machine horizontale de la commande numérique par ordinateur CKA6136

Envoyez votre demande directement à nous

Télégramme：+8613916455787
Un courrier électronique.：sales@huidijd.com
Wechat
Au sujet de nous
Profil de l'entreprise
Visite de l'usine
Contrôle de la qualité
Plan du site
Shanghai HD M&E Tech Co., Ltd.
Nous prenons la mission de vendre les machines-outils avec le principal prix de technologie, de haute qualité et favorable à nos clients partout dans le monde !
On vous rappellera au plus vite.
Politique de confidentialité Chine Bonne qualité Machines de tour de commande numérique par ordinateur Le fournisseur. 2021-2025 lathes-machine.com . Tous droits réservés.
