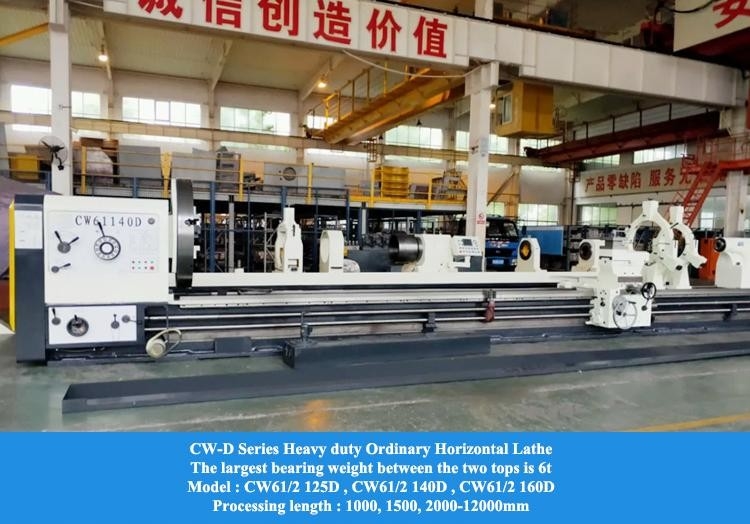

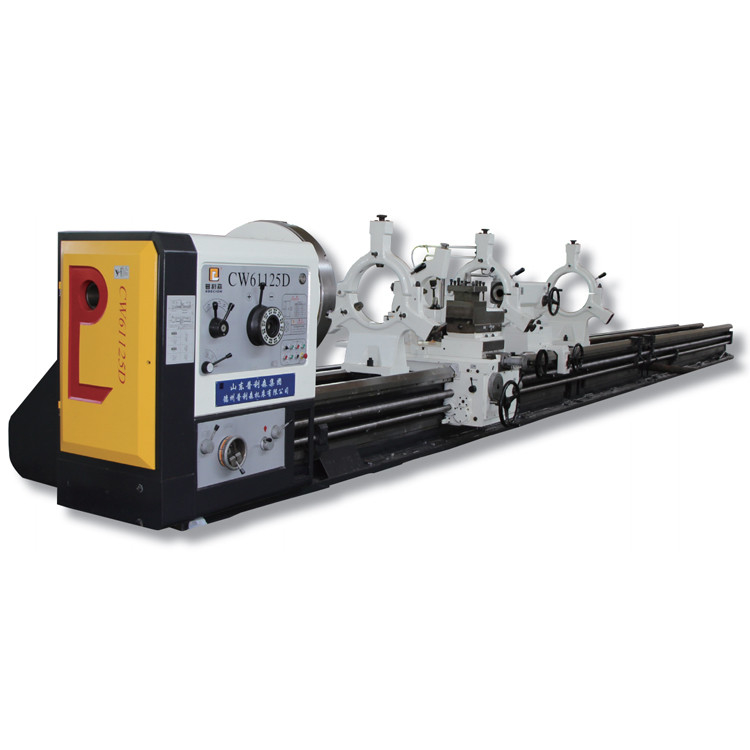

Grand tour manuel CW61160D Diamètre maximal de balancement au-dessus du lit 1640 mm A2-15 Fuseau Tour lourds
Détails du produit
| Marque: | HD | Taper: | Le numéro de série CW61160D |
|---|---|---|---|
| Nom du produit: | Le tour manuel lourd | Charge maximale sur la table: | 6T |
| Diamètre maximal de l'oscillateur au-dessus du lit: | 1640mm | Diamètre maximal de balancement au-dessus du chariot: | 1030mm |
| Largeur de lit: | 755mm | Max.longueur de la pièce à usiner: | Pour les véhicules à moteur électrique |
| Diamètre de trou d'axe: | Fr 120 mm | ||
| Mettre en évidence |
Tour à rouleaux manuels lourds,Le tour manuel de 1640 mm,Le tour manuel de grande taille |
||
Description du produit
Description du produit :
Détails du produit :
Paramètres du produit :
|
SPÉCIFICATION
|
CW 61160D / CW 62160D
|
|
|
CAPACITÉ
|
Diamètre de balancement maximal au-dessus du banc
|
ф1640mm
|
|
Diamètre de balancement maximal au-dessus du chariot
|
ф1030mm
|
|
|
Diamètre de balancement maximal sur la fente
|
ф2100mm
|
|
|

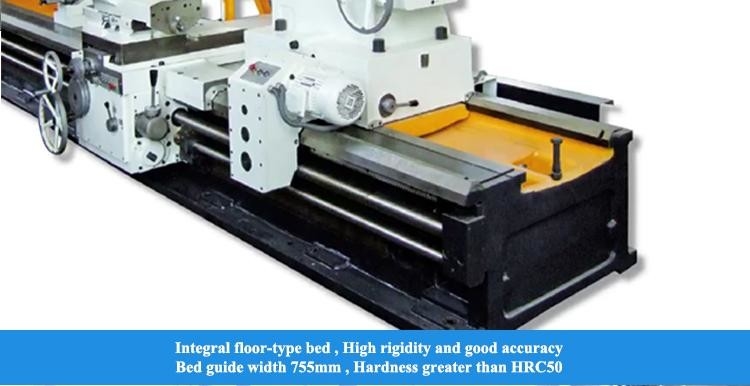

Largeur du banc
|
755mm
|
|
|
Longueur maximale de la pièce
|
1000mm 1500mm 2000mm -12000mm
|
|
|
Les deux plus grands paliers supérieurs
|
6t
|
|
|
BROCHE
|
Nez de broche
|
A215
|
|
Diamètre d'alésage de la broche
|
ф120mm ф130mm
|
|
|
Cône de l'alésage de la broche
|
Métrique n°140
|
|
|
Plage de vitesse de broche
|
3.15-315r/min;3.5-290r/min
|
|
|
Diamètre intérieur du palier avant de la broche
|
ф200mm
|
|
|
AVANCES
|
Plage d'avances longitudinales
|
0.1-12r/min
|
|
Plage d'avances transversales
|
0.05-6mm/r
|
|
|
Plage de filetages métriques
|
1-120mm
|
|
|
Plage de filetages en pouces
|
3/8-28TPI 31 types
|
|
|
Plage de filetages modulaires
|
0.5-60mm
|
|
|
Plage de filetages au pas
|
1-56TPI 25 types
|
|
|

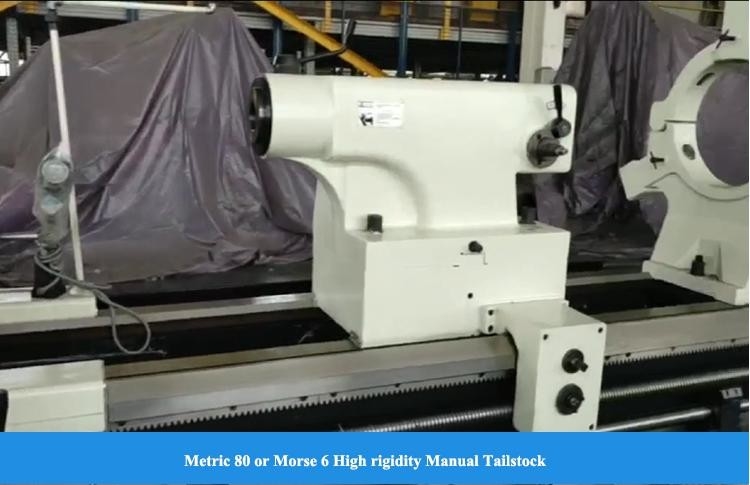

POUPÉE MOBILE
|
Cône du fourreau de poupée mobile
|
80#
|
|
Course du fourreau de poupée mobile
|
300mm
|
|
|
Diamètre du fourreau de poupée mobile
|
ф160mm
|
|
|
MOTEURS
|
Puissance du moteur principal
|
22KW
|
|
Puissance du moteur rapide
|
1.5KW
|
|
|
Puissance de la pompe de liquide de refroidissement
|
0.125KW
|
|
|
POIDS
|
5m
|
15100kg
|
|
Accessoires standard
|
||
|
1
|

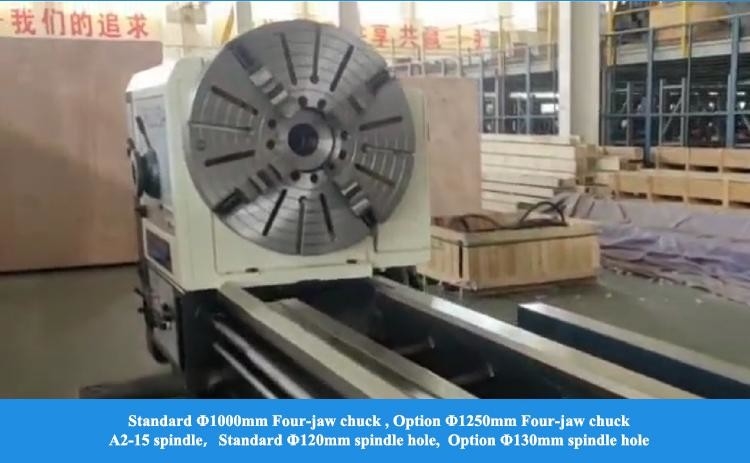

mandrin à quatre mors Ф1000mm
|
1 jeu
|
|
2
|

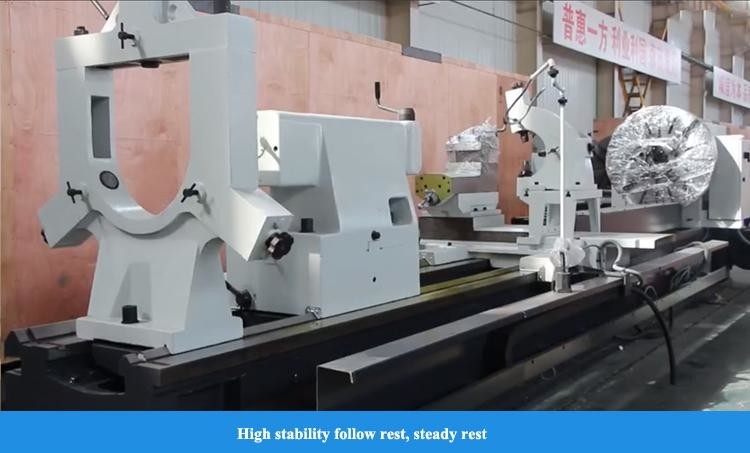

lunette fixe Ф70-480 (pour plus de 2m)
|
1 jeu (2-8m) 2 jeux (9-12m)
|
|
3
|
lunette suiveuse (pour plus de 2m)
|
1 jeu
|
|
4
|
centres morse 6#
|
1 jeu
|
|
5
|
outils
|
1 jeu
|
|
6
|
vis de fondation
|
1 jeu
|
|
Accessoires spéciaux
|
|
|
1
|
lunette fixe Ф400-700mm
|
|
2
|
mandrin à quatre mors Ф1250mm
|
|
3
|
dispositif de tournage conique
|
|
4
|
dispositif de cadran de filetage métrique
|
|
5
|
dispositif de cadran de filetage en pouces
|
|
6
|
vis mère en pouces
|
|
7
|
porte-outil de type T
|
NOTRE SERVICE :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Usinage d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie avec capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
◆ Amélioration de la mécanique selon l'ergonomie et la facilité d'entretien
◆ Notre principe de conception structurelle : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
FAQ :
Q1. Êtes-vous une société commerciale ou une société de fabrication ?
à compter de la date du connaissement de la machine.
Pré-ventes : Solutions personnalisées, planification et conception ; Service personnalisé
Après-vente : service en ligne 7 jours sur 7, 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
