Qualité Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace usine

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace

Name: Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: DTC500
Availability: InStock

Nom de la marque: SMTCL/SYMG

Numéro de modèle: DTC500

Lieu d'origine: Chine

Attestation: ISO certification

Quantité minimum de commande: 1 série

Prix: Négociable

Capacité d'approvisionnement: 50 ensembles par mois

Les étiquettes

Centre d'usinage de verticale de commande numérique par ordinateur de haute précision

centre d'usinage du portique 12000rpm

centre d'usinage du portique 15000mm/min

Détails du produit

Nom de la marque::	SYMG, SMTCL	Taper::	Verticale
Modèle:	DTC500	Chandelle d'axe ::	BT30
Système de contrôle de commande numérique par ordinateur ::	Fanuc Siemens Syntec KND GSK	max.peed:	20000 mm/min
Puissance de moteur d'axe (kilowatt) ::	3.7 à 5.5	Capacité de magazine d'outil ::	21
Voyage de l'axe x:	500 mm	Voyage de l'axe:	400 mm
Voyage de l'axe z:	300 mm	Dimensions de table de travail:	650 × 400 mm
charge maximale admissible:	250 kg
Mettre en évidence	Centre de forage CNC efficace , Centre de forage CNC SMTCL , Machines de forage à pression verticale

Description du produit

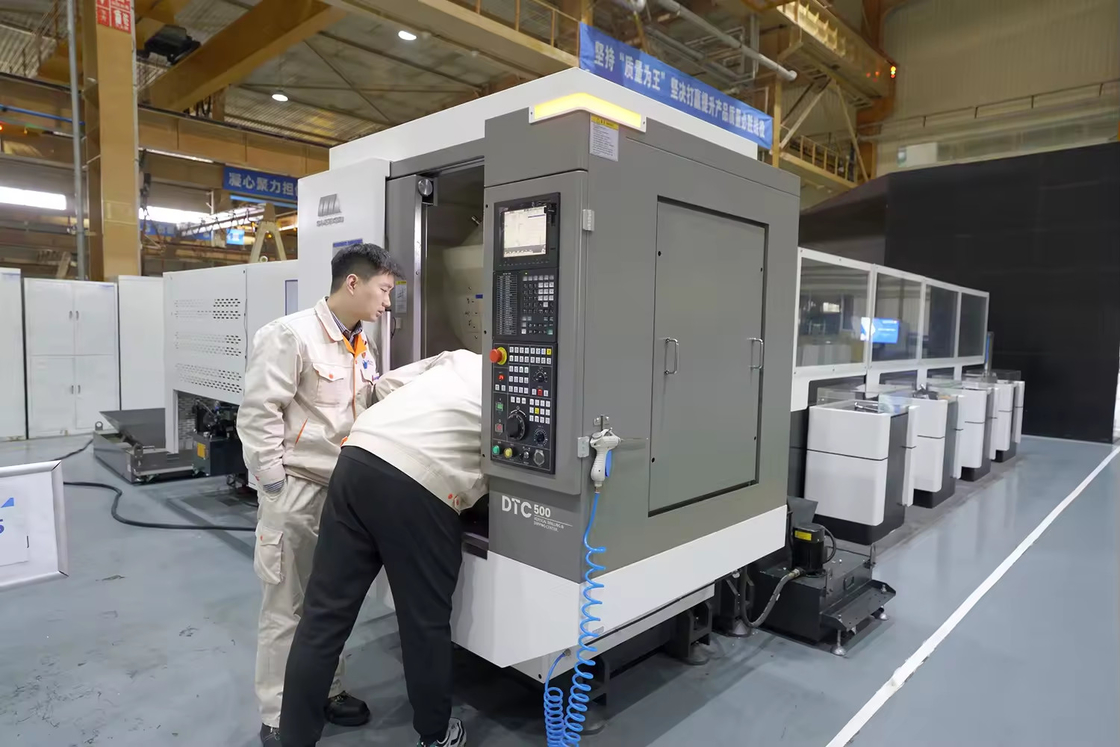

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 0

Machine de forage et de fraisage verticale DTC500 Machine de fraisage à commande numérique efficace Centre de forage et de fraisage

Applicabilité étendue aux industries 3C, automobile et autres

Le centre de forage et d'exploitation vertical DTC500 intègre l'analyse des éléments finis et la conception avancée pour optimiser la structure du corps de la machine.Il adopte un bas-centre de gravité et un lit de grande envergure et une colonne d'os de harengLa boîte à fuseaux a une conception thermiquement symétrique pour contrer la déformation thermique. L'autocompensation de température est standard, avec une précision de 0.015Il convient au traitement complexe de produits 3C, de pièces automobiles, etc.

Caractéristiques du produit:

1,Conception de haute rigidité et haute résistance sismique

◆ Corps de la machine à grande portée
◆ Colonnes d'os de hareng
◆ boîte à broche à symétrie thermique

2,Réponse dynamique élevée

◆ Système de transmission récemment mis à jour
◆ Servo-système à haute réactivité

3, Haute efficacité et stabilité

◆ Magasin de servo-outil efficace
◆ Protection interne entièrement fermée
◆ Deuxième nettoyage du manche de l'outil

Détails du produit:

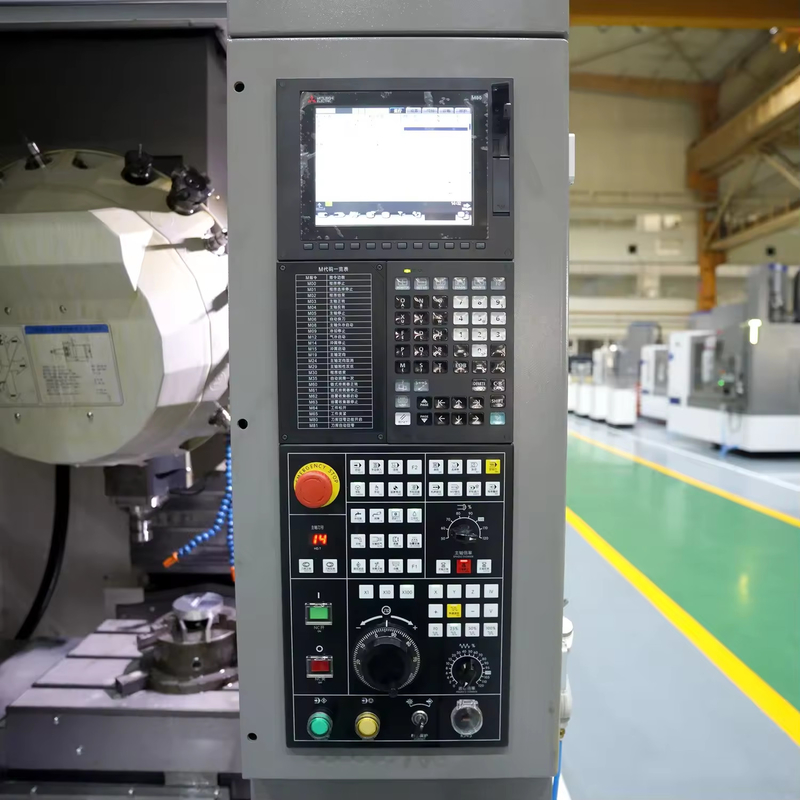

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 1

1.Le lit avec six pieds au sol, centre de gravité bas et grande portée améliore l'anti-vibration sur les performances de la machine-outil de manière globale.

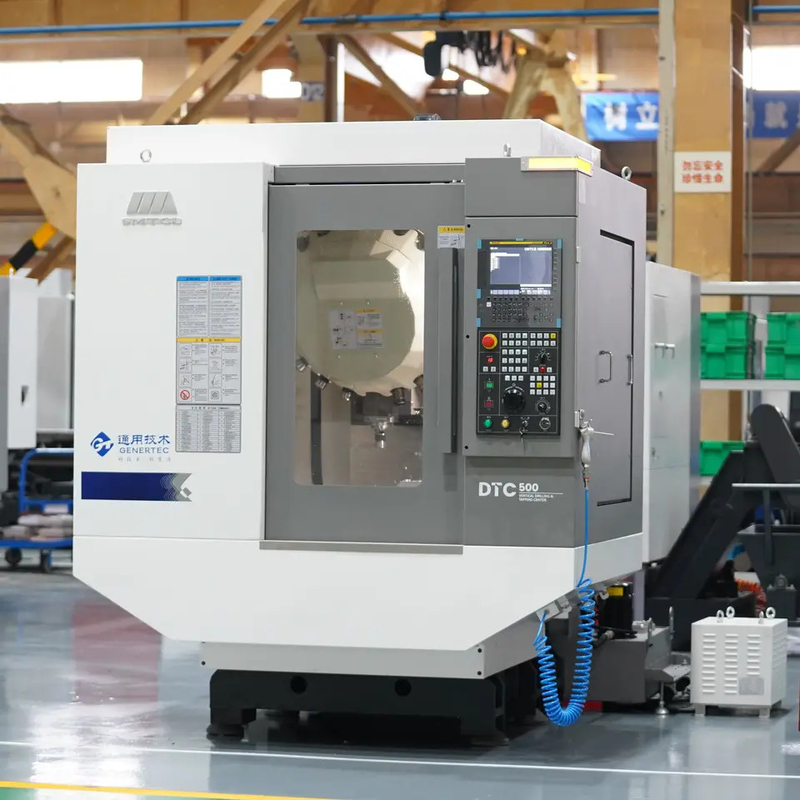

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 2

2.Le fond est plus stable, et la côte intérieure a une résistance de torsion plus forte et plusun traitement stable.

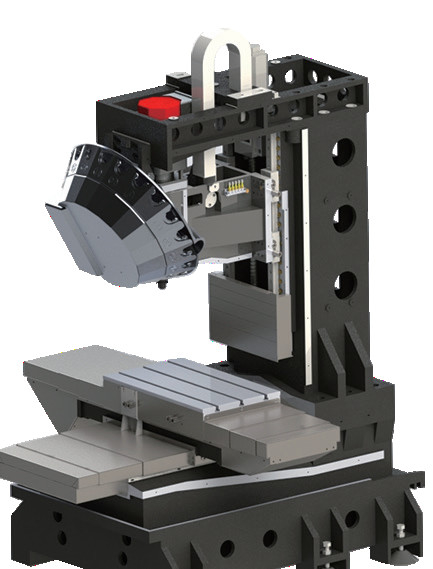

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 3

3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.

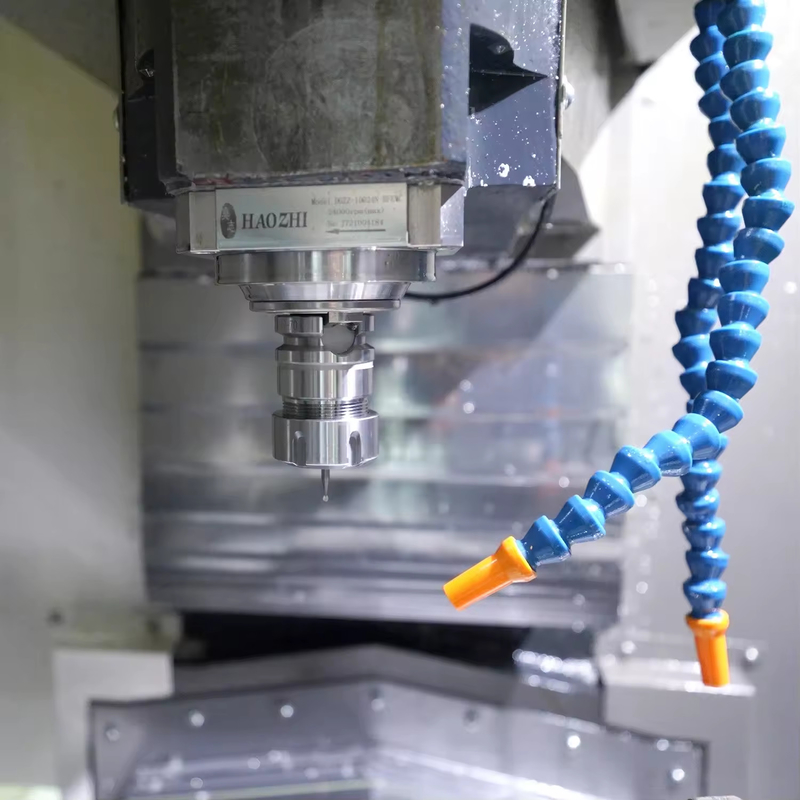

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 4

4.Cette fonction garantit que la précision d'usinage réelle des produits de forage et de frappe peut être contrôlée de manière stable à 0,015 mm pendant le processus d'usinage.

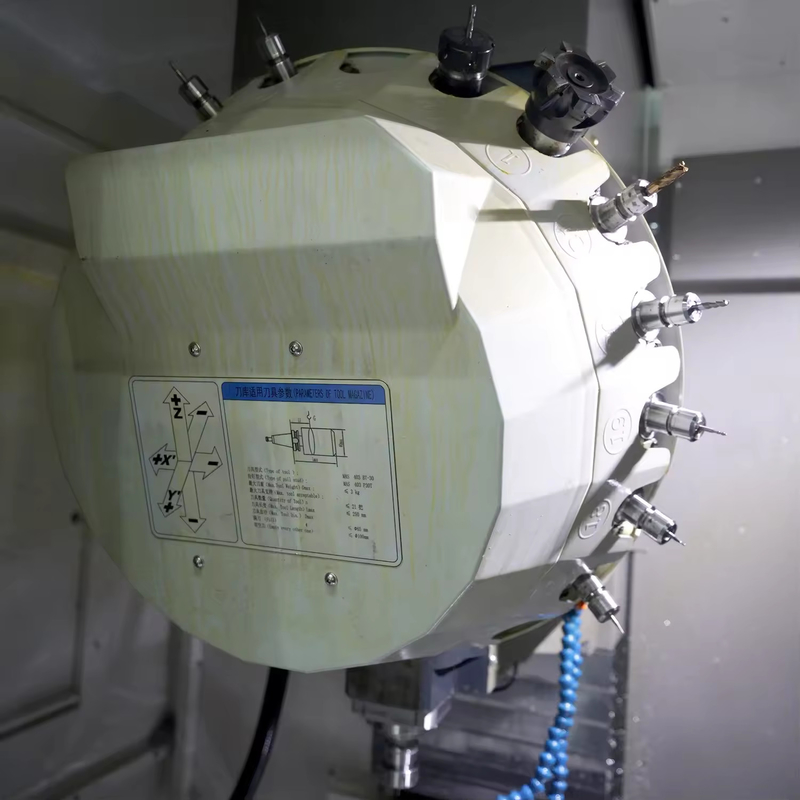

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 5

5.Les trois axes forment une structure labyrinthique à travers des déflecteurs et des protecteurs qui peuvent empêcher efficacement l'entrée de débris d'usinage et de fluide de coupe,et améliorer efficacement la durée de vie de la machine-outil.

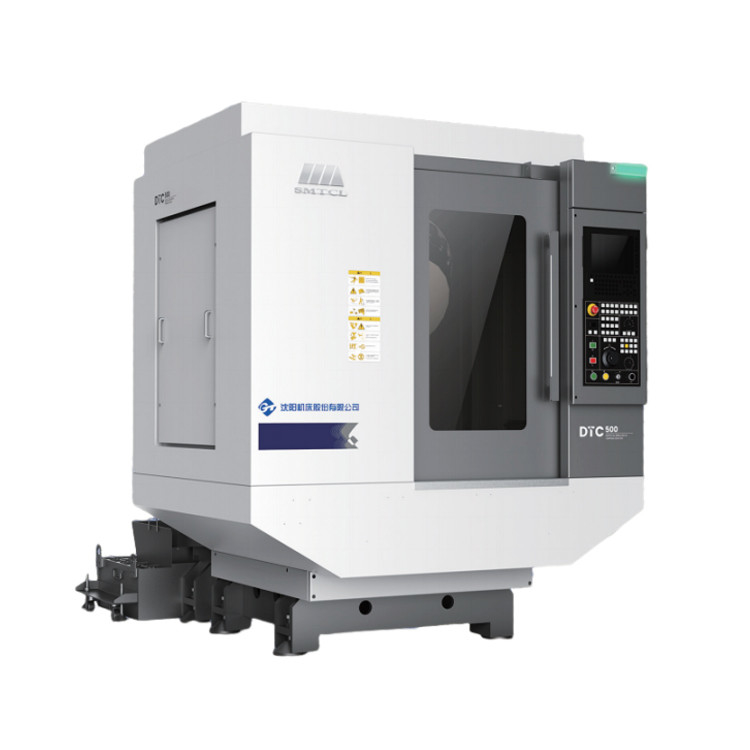

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 6

6.Cette fonction peut résoudre efficacement le problème de la chute de l'outil ou de la détérioration soudaine de la précision d'usinage causée par un support d'outil sale.

Paramètres du produit:

Principales spécifications techniques

Principaux paramètres techniques

Nom			Unité	DTC500
Tableau de travail	Dimensions de la table de travail		mm	Pour les appareils à moteur
	charge maximale admissible		en kg	250
	Tailles de fente en T		mm × pièces	14x3
Plage de traitement	Max. déplacement de la table de travail X		mm	500
	Max. déplacement de la diapositive Y		mm	400
	Max. déplacement de la broche Z		mm	300
	Distance entre la face d'extrémité de la broche et la table de travail	Je suis désolée.	mm	460
		- Je ne sais pas.	mm	160
	Distance entre le centre de la broche et le rail de guidage		mm	445
Le moulin à rouleaux	Il y a un trou conique (7:24)			NT1département d'État
	Max. vitesse		R/min	20000
	Le couple de sortie nominal ((S1/S2)		N.m.	11.8/17. Je vous en prie.5
	Puissance du moteur de broche ((S1/S2)		Le nombre de sièges	3.7 à 5.5
Outil	modèle de tige d'outil			MT3 MT4
Alimentation pour animaux	On bouge vite.	Axe X	M/min	48
		Axe Y		48
		Axe Z		48
	Le moteur est équipé d'un moteur à trois axes (X/Y/Z)		Le nombre de sièges	2.5/2.5/2. Je suis désolé.7
	Le moteur doit être équipé d'un moteur à trois axes (X/Y/Z)		Nm	8/8/12
	Vitesse d'alimentation		mm/min	30000
Magasin d'outils	Formulaire de revue d'outils			Magasin d'outils à servomoteur de tourelle
	Sélectionner la méthode d'outil			Sélection de l'outil à proximité dans les deux sens
	Capacité du magasin d'outils		une barre	21
	Max. Longueur de l'outil		mm	250
	Max. Poids de l'outil		en kg	3
	Diamètre maximal de la tête de l'outil	Outil complet	mm	Φ65
		Outil vide adjacent	mm	Φ100
	Temps de changement d'outil (outil à outil)		s	1.6
Poids de la machine-outil			en kg	2800
Capacité électrique totale			KVA	18
Dimension du contour (LXWXH)			mm	2300 × 1800 × 2400

Précision de la machine-outil

La précision de positionnement de cette machine-outil est conforme à la norme nationale de la République populaire de Chine GB/T18400.4-2010 "Normes d'acceptation pour la précision de positionnement des machines-outils".

Objets d'inspection		Norme d'usine
Précision du traitement		IT6
Précision de positionnement	Pour les véhicules à moteur électrique	0.006
	Axe Y (en mm)	0.006
	Axe Z ((mm)	0.006
Précision de positionnement répétée	Pour les véhicules à moteur électrique	0.004
	Axe Y (en mm)	0.004
	Axe Z ((mm)	0.004

Je ne veux pas.	Nom	Modèle ou spécification	Quantité utilisée	Marque	Nom de l'entreprise
1	Système CNC	Le montant de la subvention est calculé en fonction des coûts de production.	1	Le FANUC
2	Mortier principal	AII2/20000-B	1	Le FANUC
3	Servo moteur à axe X	le numéro de série AIS8/4000	1	Le FANUC
4	Servo-moteur à axe Y	le numéro de série AIS8/4000	1	Le FANUC
5	Servo-moteur à axe Z	le numéro de série de l'appareil le numéro de série de l'appareil	1	Le FANUC
6	vis à plomb à axe X	Écrou à bille,φ28×12,C3	1	THK japonais
7	vis à plomb à axe Y	Écrou à bille,φ28×12,C3	1	THK japonais
8	vis à plomb à axe Z	Écrou à bille,φ32×12,C3	1	THK japonais
9	roulement à vis	20 × 47 × 15 / 25 × 62 × 15 2	Je vous en prie.	Japon NTN
10	Magasin d'outils	21 positions d'outils, magasin d'outils de la tourelle	1	Okada, à Taiwan
11	Système de lubrification		1	Sheng Xiang est là.
12	réservoir d'eau		1	Machine-outil de Shenyang
13	Partie pneumatique		1	Qui est Li Ke?
14	Commutateur de puissance principal		1	Corée LS
15	le contacteur principal		Je ne sais pas.	Corée LS
En fonction du cycle d'approvisionnement, le fabricant a le droit de changer les pièces achetées de la même qualité sans affecter les performances de la machine-outil.

Application dans le secteur industriel:

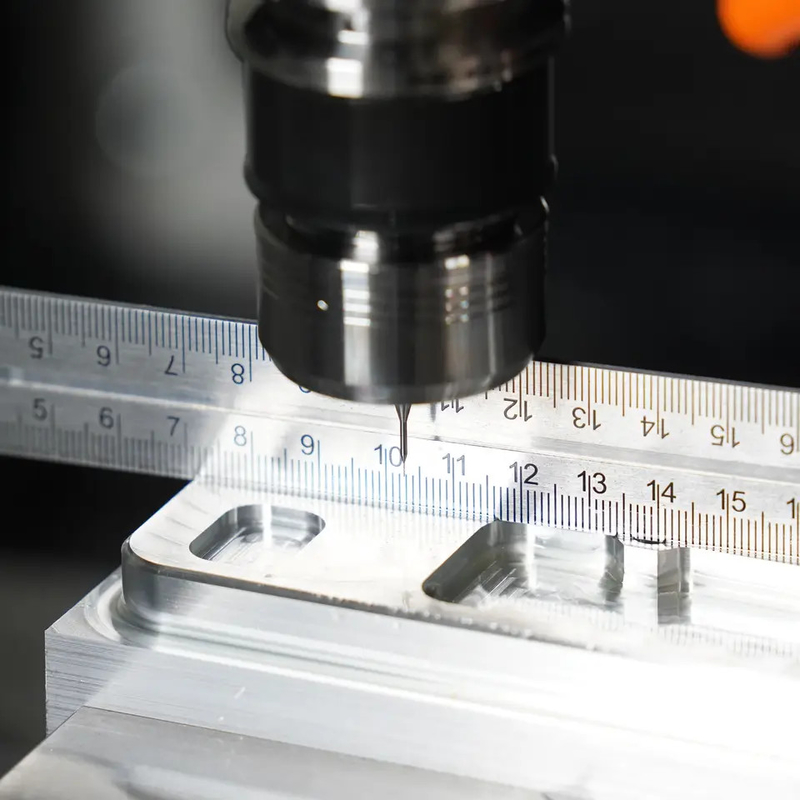

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 7

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 8

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout

◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie doté de capacités de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)

◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile

◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous:

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 9

Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine à forer et la première machine à forer sont toutes nées ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 10

Exposition:

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace 11

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.

Points forts du produit

Machine de forage et de fraisage verticale DTC500 Machine de fraisage à commande numérique efficace Centre de forage et de fraisage Applicabilité étendue aux industries 3C, automobile et autres Le centre de forage et d'exploitation vertical DTC500 intègre l'analyse des éléments finis et la ...
