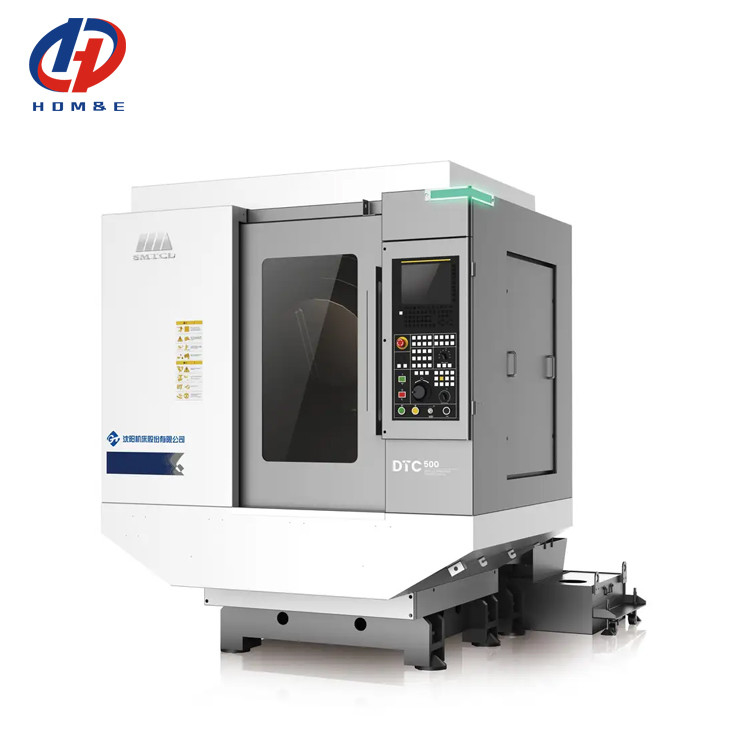

Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC

Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC

Centres de traitement CNC verticaux

Centre de tapotement polyvalent à 4 axes

centre d'usinage vertical de commande numérique par ordinateur de 4 axes

Lieu d'origine:

Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

DTC500

Nous contacter
Demandez un devis
Détails du produit
Brand Name::
SYMG,SMTCL
Type::
VERTICAL
Model:
DTC500
Spindle Taper::
BT30
CNC Control System::
Fanuc Siemens Syntec KND GSK
Max.speed:
20000 mm/min
Spindle Motor Power(kW)::
3.7/5.5
Tool Magazine Capacity::
21
X Axis travel:
500mm
Y Axis travel:
400mm
Z Axis travel:
300mm
Worktable dimensions:
650×400mm
allowable maximum load:
250kg
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
Négociable
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
L/C,T/T,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC 0

Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC
Applicabilité étendue aux industries 3C, automobile et autres
La machine-outil de la série DTC500 est une sorte de centre de forage vertical et d'exploitation avec une haute résistance sismique et une réponse dynamique élevée.et des solutions de haute stabilité pour divers cas de traitement compliqués tels que les petits segments et les multiples coins, etc.., qui peut réaliser la fabrication de composants de plaques, de plaques et de coques moyennes et petites dans l'application de pièces de 3C, automobiles et de petites structures métalliques
Caractéristiques du produit:
1,Conception de haute rigidité et haute résistance sismique
◆ Corps de la machine à grande portée
◆ Colonnes d'os de hareng
◆ boîte à broche à symétrie thermique
2,Réponse dynamique élevée
◆ Système de transmission récemment mis à jour
◆ Servo-système à haute réactivité
3, Haute efficacité et stabilité
◆ Magasin de servo-outil efficace
◆ Protection interne entièrement fermée
◆ Deuxième nettoyage du manche de l'outil
Détails du produit:
Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC 1

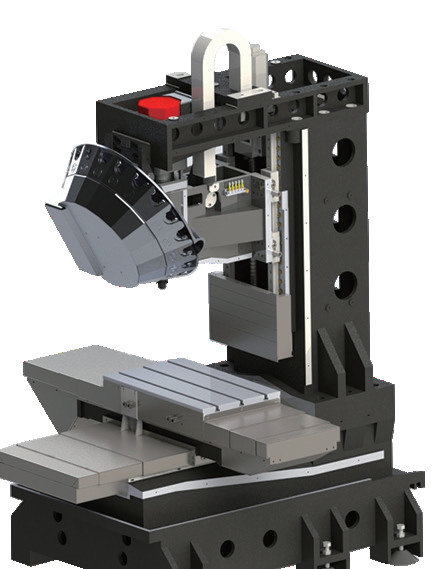

1.Le lit avec six pieds au sol, centre de gravité bas et grande portée améliore l'anti-vibration sur les performances de la machine-outil de manière globale.
Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC 2
2.Le fond est plus stable, et la côte intérieure a une résistance de torsion plus forte et plusun traitement stable.
Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC 3
3.The left and right thermally symmetrical design adopts the structure of ribs on both sides and inner cross reinforcement to offset thermal deformation and improve the machining stability of the machine tool.
Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC 4

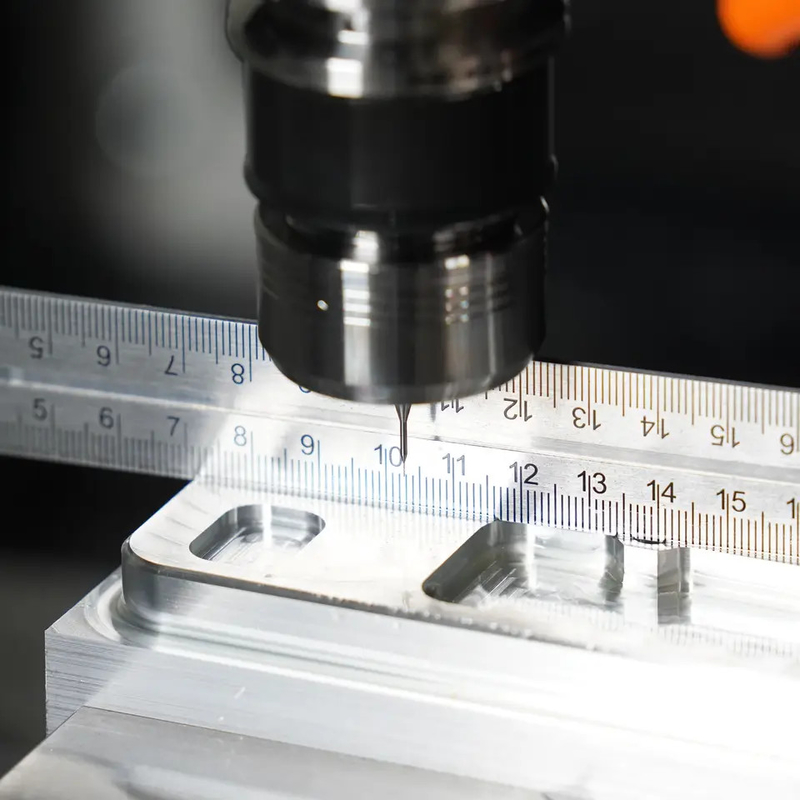

4.Cette fonction garantit que la précision d'usinage réelle des produits de forage et de frappe peut être contrôlée de manière stable à 0,015 mm pendant le processus d'usinage.
Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC 5
5.Les trois axes forment une structure labyrinthique à travers des déflecteurs et des protecteurs qui peuvent empêcher efficacement l'entrée de débris d'usinage et de fluide de coupe,et améliorer efficacement la durée de vie de la machine-outil.
Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC 6
6.Cette fonction peut résoudre efficacement le problème de la chute de l'outil ou de la détérioration soudaine de la précision d'usinage causée par un support d'outil sale.
Paramètres du produit:

Principales spécifications techniques

Principaux paramètres techniques
Nom
Unité
DTC500
Tableau de travail
Dimensions de la table de travail
mm
Pour les appareils à moteur
charge maximale admissible
en kg
250
Tailles de fente en T
mm × pièces
14x3
Plage de traitement
Max. déplacement de la table de travail X

mm
500
Max. déplacement de la diapositive Y

mm
400
Max. déplacement de la broche Z
mm
300
Distance entre la face d'extrémité de la broche et la table de travail

Je suis désolée.
mm
460
- Je ne sais pas.
mm
160
Distance entre le centre de la broche et le rail de guidage

mm
445
Le moulin à rouleaux
Il y a un trou conique (7:24)

NT1département d'État
Max. vitesse
R/min
20000
Le couple de sortie nominal ((S1/S2)
N.m.
11.8/17. Je vous en prie.5
Puissance du moteur de broche ((S1/S2)
Le nombre de sièges
3.7 à 5.5
Outil
modèle de tige d'outil

MT3 MT4
Alimentation pour animaux
On bouge vite.
Axe X
M/min
48
Axe Y

48
Axe Z

48
Le moteur est équipé d'un moteur à trois axes (X/Y/Z)
Le nombre de sièges
2.5/2.5/2. Je suis désolé.7
Le moteur doit être équipé d'un moteur à trois axes (X/Y/Z)

Nm
8/8/12
Vitesse d'alimentation
mm/min
30000
Magasin d'outils
Formulaire de revue d'outils

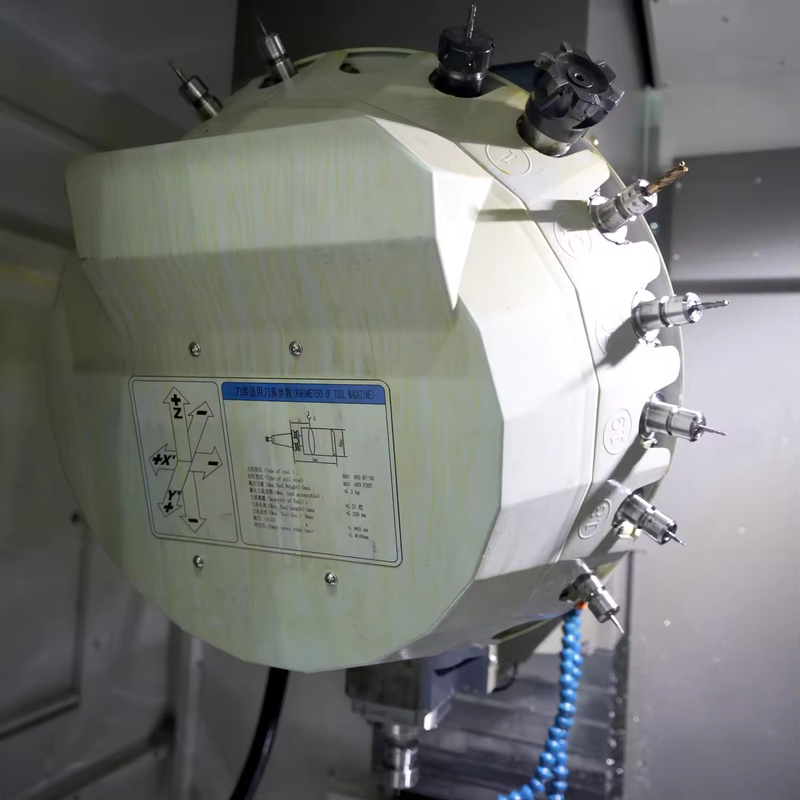

Magasin d'outils à servomoteur de tourelle

Sélectionner la méthode d'outil

Sélection de l'outil à proximité dans les deux sens

Capacité du magasin d'outils
une barre
21
Max. Longueur de l'outil
mm
250
Max. Poids de l'outil
en kg
3
Diamètre maximal de la tête de l'outil
Outil complet
mm
Φ65
Outil vide adjacent
mm
Φ100
Temps de changement d'outil (outil à outil)
s
1.6
Poids de la machine-outil
en kg
2800
Capacité électrique totale

KVA
18
Dimension du contour (LXWXH)

mm
2300 × 1800 × 2400
 Précision de la machine-outil
La précision de positionnement de cette machine-outil est conforme à la norme nationale de la République populaire de Chine GB/T18400.4-2010 "Normes d'acceptation pour la précision de positionnement des machines-outils".
Objets d'inspection
Norme d'usine
Précision du traitement
IT6
Précision de positionnement
Pour les véhicules à moteur électrique
0.006
Axe Y (en mm)
0.006
Axe Z ((mm)
0.006
Précision de positionnement répétée

Pour les véhicules à moteur électrique
0.004
Axe Y (en mm)
0.004
Axe Z ((mm)
0.004
Je ne veux pas.
Nom
Modèle ou spécification
Quantité utilisée
Marque
Nom de l'entreprise
1.
Système CNC
Le montant de la subvention est calculé en fonction des coûts de production.
1
Le FANUC

2.
Mortier principal
AII2/20000-B
1
Le FANUC

3.
Servo moteur à axe X
le numéro de série AIS8/4000
1
Le FANUC

4.
Servo-moteur à axe Y
le numéro de série AIS8/4000
1
Le FANUC

5.
Servo-moteur à axe Z
le numéro de série de l'appareil le numéro de série de l'appareil
1
Le FANUC

6.
vis à plomb à axe X
Écrou à bille,φ28×12,C3
1
THK japonais

7.
vis à plomb à axe Y
Écrou à bille,φ28×12,C3
1
THK japonais

8.
vis à plomb à axe Z
Écrou à bille,φ32×12,C3
1
THK japonais

9.
roulement à vis
20 × 47 × 15 / 25 × 62 × 15 2
Je vous en prie.
Japon NTN

10.
Magasin d'outils
21 positions d'outils, magasin d'outils de la tourelle

1
Okada, à Taiwan

11.
Système de lubrification

1
Sheng Xiang est là.

12.
réservoir d'eau

1
Machine-outil de Shenyang

13.
Partie pneumatique

1
Qui est Li Ke?

14.
Commutateur de puissance principal

1
Corée LS

15.
le contacteur principal

Je ne sais pas.
Corée LS

En fonction du cycle d'approvisionnement, le fabricant a le droit de changer les pièces achetées de la même qualité sans affecter les performances de la machine-outil.
