Lieu d'origine:
Chine
Nom de marque:
HD
Certification:
CE ISO
Numéro de modèle:
Le numéro de série CW61140
Description du produit :

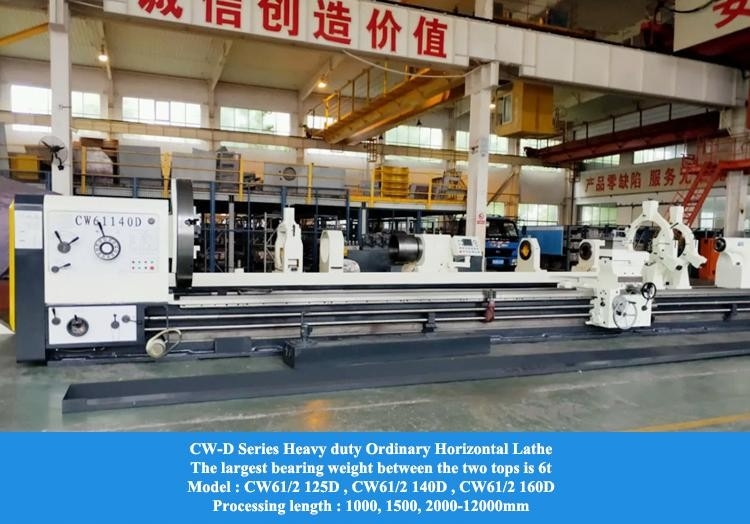

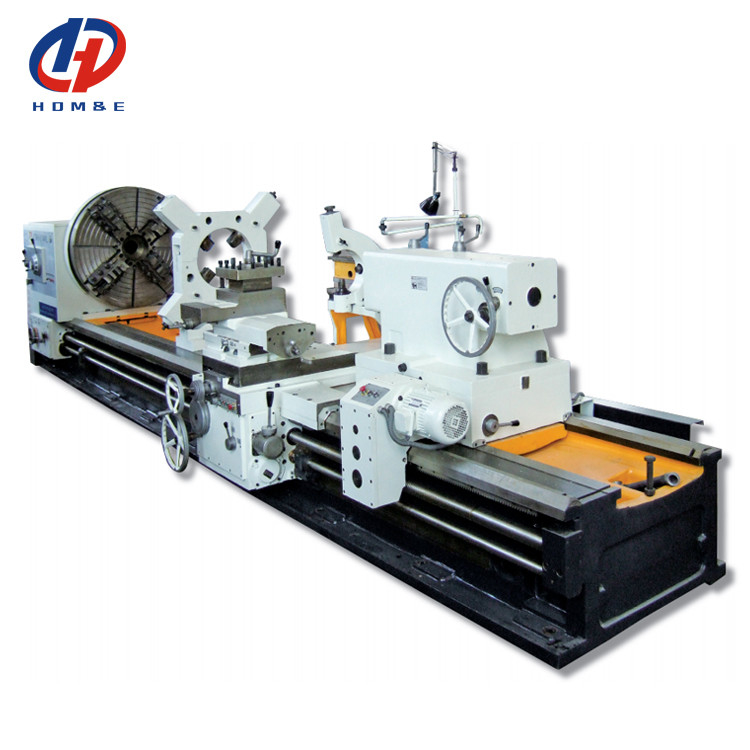

Tour à métaux robuste CW61140D. La largeur du banc est de 755 mm, et la conception large offre une base stable pour l'usinage. Capacité de charge supérieure jusqu'à 6 tonnes, peut facilement supporter de grandes pièces. Cela facilite l'usinage de grandes pièces d'arbre et de disque, garantissant la précision et l'efficacité de l'usinage pour répondre aux divers besoins de production.
Détails du produit :
Paramètres du produit :
SPÉCIFICATION
|
CW 61140D / CW 62140D
|
|
CAPACITÉ
|
Diamètre maximal au-dessus du banc
|
ф1440mm
|
Diamètre maximal au-dessus du chariot
|
ф1030mm
|
|
Diamètre maximal sur le trou
|
ф1900mm
|
|

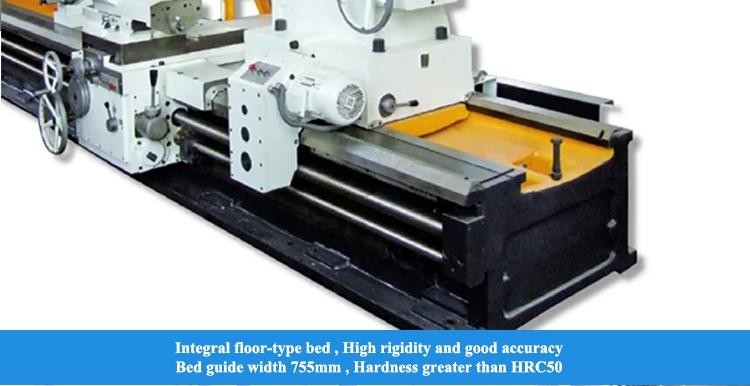

Largeur du banc
|
755mm
|
|
Longueur maximale de la pièce
|
1000mm 1500mm 2000mm -12000mm
|
|
Les deux plus grands paliers supérieurs
|
6t
|
|
BROCHE
|
Nez de broche
|
A215
|
Diamètre de l'alésage de la broche
|
ф120mm ф130mm
|
|
Cône de l'alésage de la broche
|
Métrique n°140
|
|
Plage de vitesse de broche
|
3.15-315r/min;3.5-290r/min
|
|
Diamètre intérieur du palier avant de la broche
|
ф200mm
|
|
AVANCES
|
Plage d'avances longitudinales
|
0.1-12r/min
|
Plage d'avances transversales
|
0.05-6mm/r
|
|
Plage de filetages métriques
|
1-120mm
|
|
Plage de filetages en pouces
|
3/8-28TPI 31 types
|
|
Plage de filetages modulaires
|
0.5-60mm
|
|
Plage de filetages au pas
|
1-56TPI 25 types
|
|

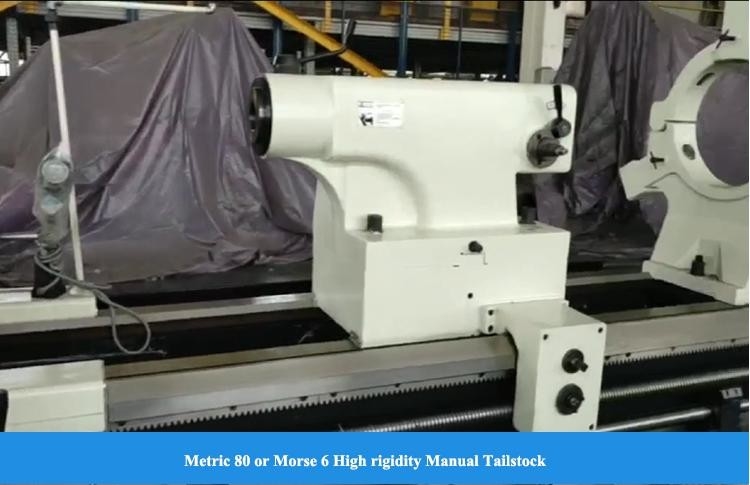

CONTRE-POUPÉE
|
Cône du fourreau de contre-poupée
|
80#
|
Course du fourreau de contre-poupée
|
300mm
|
|
Diamètre du fourreau de contre-poupée
|
ф160mm
|
|
MOTEURS
|
Puissance du moteur principal
|
22KW
|
Puissance du moteur rapide
|
1.5KW
|
|
Puissance de la pompe de liquide de refroidissement
|
0.125KW
|
|
POIDS
|
5m
|
13600kg
|
Accessoires standard
|
||
1
|

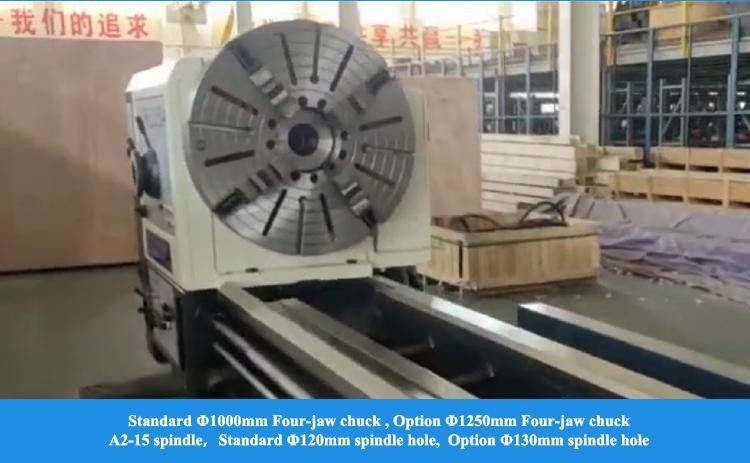

Mandrin à quatre mors Ф1000mm
|
1 jeu
|
2
|

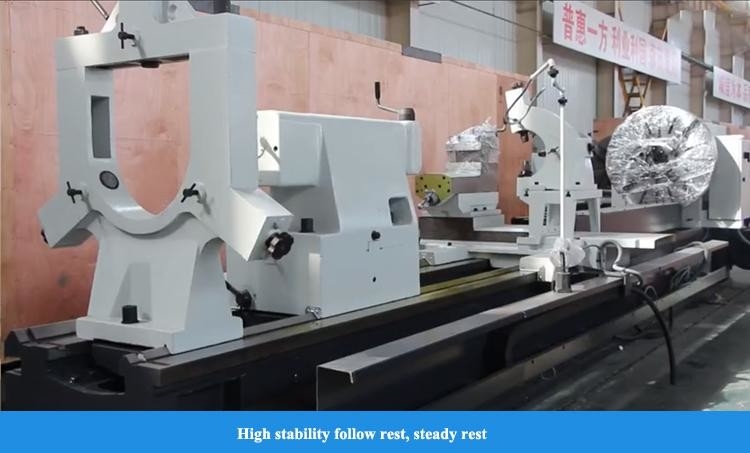

Lunette fixe Ф70-480 (pour plus de 2m)
|
1 jeu (2-8m) 2 jeux (9-12m)
|
3
|
Lunette suiveuse (pour plus de 2m)
|
1 jeu
|
4
|
Centres morse 6#
|
1 jeu
|
5
|
Outils
|
1 jeu
|
6
|
Vis de fondation
|
1 jeu
|
Accessoires spéciaux
|
|
1
|
Lunette fixe Ф400-700mm
|
2
|
Mandrin à quatre mors Ф1250mm
|
3
|
Dispositif de tournage conique
|
4
|
Dispositif de cadran de filetage métrique
|
5
|
Dispositif de cadran de filetage en pouces
|
6
|
Vis mère en pouces
|
7
|

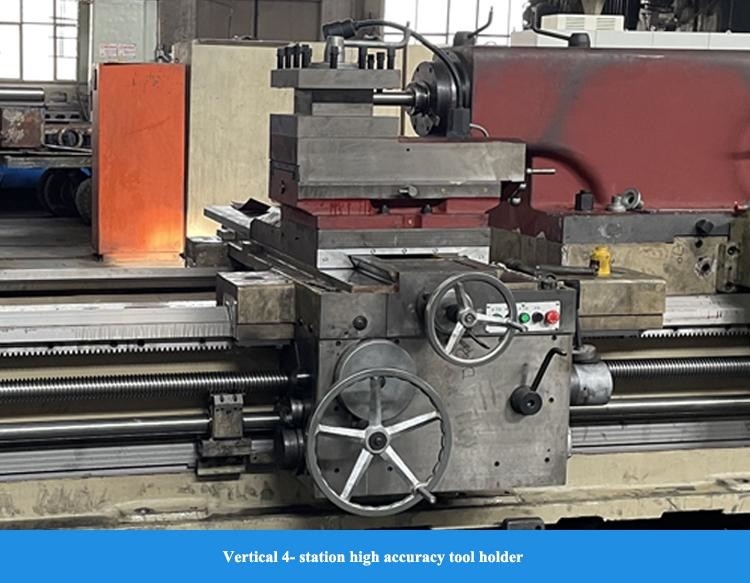

Porte-outil de type T
|
NOTRE SERVICE :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Usinage d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
