Le tour automatique CNC T400 à haute rigidité, rails de guidage linéaire, tourelle servo GSK

Nom de la marque: HD
Numéro de modèle: T400
Lieu d'origine: La Chine
Attestation: CE ISO certification
Quantité minimum de commande: 1
Capacité d'approvisionnement: 50 ensembles par mois
Les étiquettes

Machine de tour de la couche horizontale CKA6136

Machine de tour de la couche horizontale 5.5KW

Machine horizontale de la commande numérique par ordinateur CKA6136

Détails du produit

Nom de marque: HD Numéro de modèle: T400
Système de contrôle CNC: GSK CNC ou pas: CNC
Mot clé: Tour oblique de commande numérique par ordinateur de lit Balancement maximum sur le lit: Φ470
Longueur maximale de virage: 350/500 Diamètre de rotation maximal: Φ360
Maximum de glissement sur glisser: Φ280 Velocité maximale de la broche (rpm): 3500 r.p.m
Voyage (axe X): 200 Voyage (axe Z) (mm): 500
Mettre en évidence

Le tour à plat incliné CNC métallique

,

Le tour automatique CNC T400

Description du produit

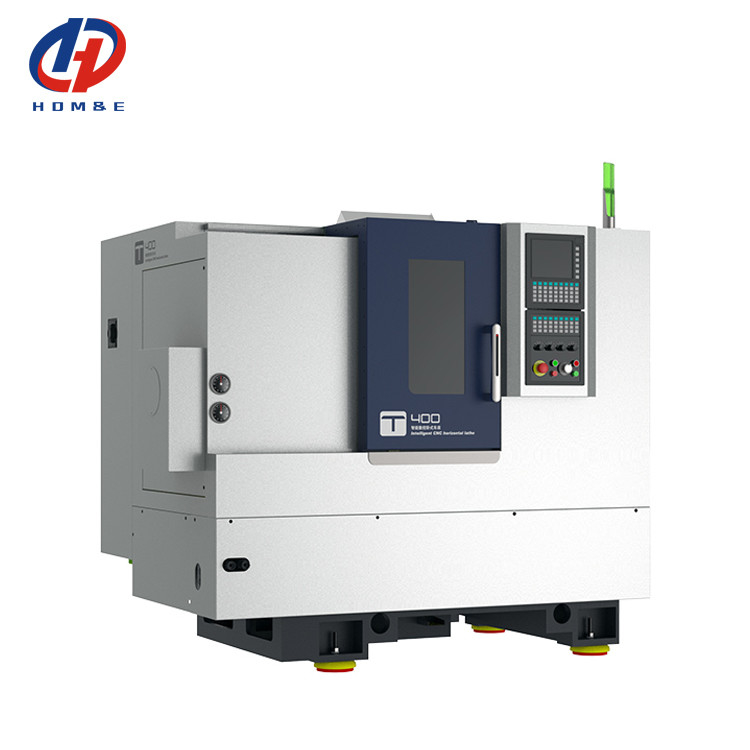

Le tour automatique CNC T400 à haute rigidité, rails de guidage linéaire, tourelle servo GSK 0

Description du produit:

Le tour automatique CNC T400 à haute rigidité, rails de guidage linéaire, tourelle servo GSK

Le tour CNC T400 est exceptionnel. Son lit incliné de 45° combiné à un couvercle de protection entièrement fermé assure la stabilité et la sécurité.fournit un fonctionnement puissantLa tourelle servo à huit stations est dotée d'un positionnement précis et d'un changement d'outil rapide.

Caractéristiques du produit:

1Système d'entraînement principal

Le système d'entraînement principal est entraîné par un servo-moteur haute performance et à couple élevé, qui entraîne la broche à tourner à travers une courroie.L'unité de fuseau adopte des roulements de haute précision pour répondre aux exigences du roulement des forces de coupe axiales et radiales et de haute vitesse.

2Un lit en fonte de haute qualité
Le lit en fonte de haute qualité, la disposition de la plaque côtière est raisonnable, avec une bonne rigidité.
Le lit incliné a un long port d'élimination des copeaux devant lui, et l'effet d'élimination des copeaux est excellent.
3"Rail de guidage linéaire"
Rails de guidage linéaires, à haute rigidité et à bonnes performances et précision dynamiques
4Station hydraulique de haute performance
Station hydraulique de haute performance, structure compacte, entretien pratique, grande stabilité et taux de défaillance extrêmement faible
5"Construction du support d'outil
Structure simple: réduit les principales défaillances de la machine, réduit le taux de détérioration
Forte rigidité: le support d'outil peut résister à une plus grande force de coupe
Changement d'outil de haute précision et rapide: entraîné par des servo-moteurs, il peut réaliser un changement d'outil bidirectionnel
et sélectionnez la position d'outil la plus proche de façon arbitraire.
Détails du produit:

Grâce à une fonte de haute qualité et à une structure de côtes raisonnablement renforcée, elle est très rigide.

La structure de la boîte à fuseaux est la suivante:
optimisé, avec une large portée et une excellente rigidité

Servo positionnement, usinage efficace, structure optimisée du support d'outil, outils de coupe de puissance configurables, réalisation d'un usinage intégré de
tournage, fraisage et forage.

L'axe X/Z adopte des rails de guidage linéaires et une disposition de rails de guidage optimisée, ce qui permet d'atteindre une grande rigidité et de bonnes performances dynamiques.L'axe X adopte des vis préétendues pour réduire l'impact de la température sur la précision et obtenir un traitement de haute précision et stable.

Le tour est équipé d'un train de roulement programmable à pleine vitesse, avec un contrôle intelligent du train de roulement.
Le coussin adopte une structure de haute rigidité, avec une conception sans manches pour atteindre le maximum
Il est sans entretien à vie, ce qui améliore la précision de l'usinage.
conception à fente inférieure, actionnée hydrauliquement pour un réglage de précision pratique.
Paramètres du produit:
Nom de l'article
Unité
T300
T400
Diamètre maximal de balancement au-dessus du lit
mm
470
470
Longueur maximale de coupe
mm
350
350 à 500
Diamètre de coupe maximal
mm
250
360
Max. Balancez le dia.
mm
280
280
Type et code du nez de broche

A2 à 5
A2 à 6
Diamètre de l'ouverture du fuseau
mm
56
66
Max. diamètre de la barre de passage
mm
44
50
Plage de vitesse de la broche
R/min
4000
3500
Le couple de sortie maximal de la broche
Nm
80
120
Puissance de sortie du moteur à broche
Le nombre de sièges
11/7. Je vous en prie.5
Les chrétiens, 15/11
Diamètre du tuyau
pouces
6
8
Vitesse de traversée rapide sur l'axe X/Y
M/min
30/30
30/30
Voyage par axe X/Z
M/min
125/350
200/500
Voyage du stock de queue
mm
300
450
Tapeur du fuseau du fuseau du fuseau du fuseau
Le morse
4#
5#
Type de tourelle standard

8 stations horizontales
8 stations horizontales
Taille de l'outil (outil de tournage externe)
mm
25
25
Taille de l'outil (diamètre du trou de forage)
mm
40
40
Poids de la machine
en kg
3000
3200 à 3500.
Taille de la machine

Pour les appareils à commande numérique
2200 × 1600 × 1800
Précision de positionnement sur l'axe X
mm
0.008
0.008
Précision de positionnement sur l'axe Y
mm
0.008
0.008 de plus.01
Précision de positionnement répétée-axe X
mm
0.004
0.004
Précision de positionnement répétée-axe Y
mm
0.005
0.005
Les paramètres techniques sont soumis à l'accord technique au moment de l'achat
Précision principale de la machine-outil
Précision du traitement
IT6
Rondeur de la pièce en mm
0.005 /Ф75
Cylindricité de la pièce (mm)
0.010 / 150
Planéité de la pièce à usiner (mm)
0.020/Ф300
Surface de traitement rugueuse (mm)
Ra1,25 μm
Précision de positionnement
Axe X (mm)
0.008
Axe Z (mm)
0.01
Précision de positionnement répétée
Axe X (mm)
0.004
Axe Z (mm)
0.005
Configuration standard
Le modèle GSK-980TDi-plus / GSK-980TB3i
Porteur d'outil à servomoteur à 8 stations
Commutateur de pied
Lampe de travail d'éclairage de la machine-outil
Système de fluide de coupe
Pièces de fondation et boulons de réglage
Unité de fuseau
Système de lubrification automatique centralisé
Feu d'avertissement tricolore
Roue manuelle fixe
Boîte à puces
Échangeurs de chaleur électriques
Documents techniques fournis

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:

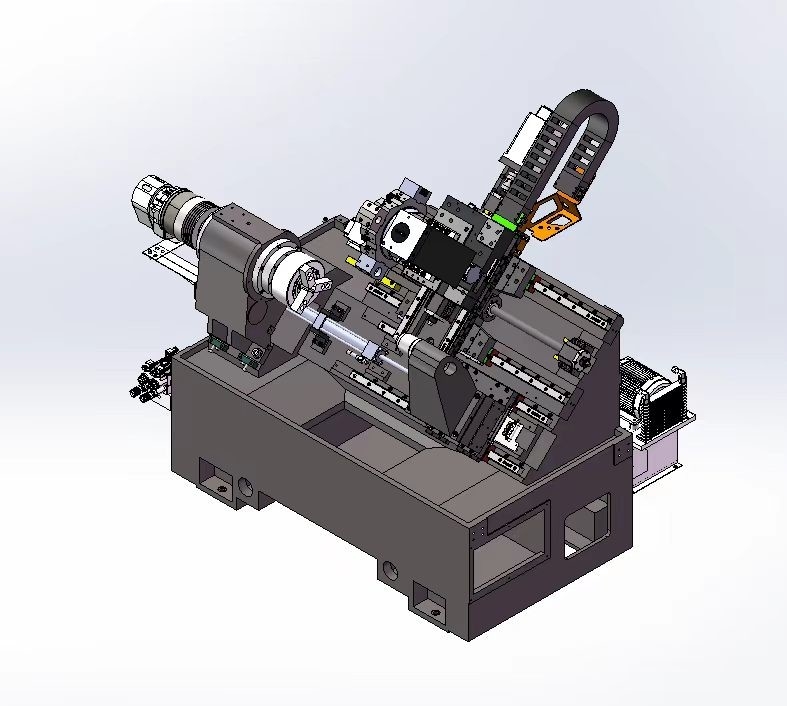

Le tour automatique CNC T400 à haute rigidité, rails de guidage linéaire, tourelle servo GSK 1
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:

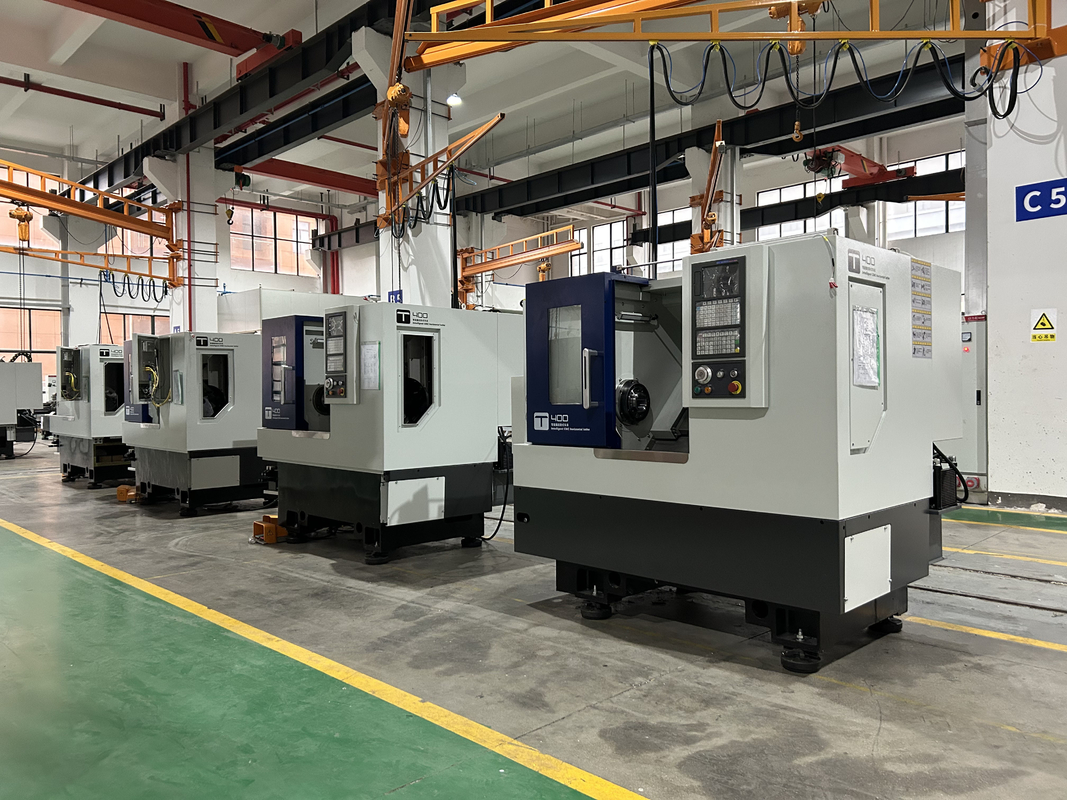

Le tour automatique CNC T400 à haute rigidité, rails de guidage linéaire, tourelle servo GSK 2
