Le tour vertical inversé IVT45 à pinceau à attrape automatique de chargement et de déchargement

Le tour vertical inversé IVT45 à pinceau à attrape automatique de chargement et de déchargement

Tour vertical à chargement automatique

Le tour vertical inversé

Le tour vertical à prise de broche

Lieu d'origine:

La Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

IVT45

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Model Number:
IVT45
CNC or Not:
CNC
Key word:
Inverted Vertical Lathe
Max. swimming dia. of the spindle:
520mm
Max. machining dia. of the workpiece:
450mm
Max. machining length of the workpiece:
300mm
Spindle nose and taper:
A2-11
Max.spindle speed:
3000r/min
X axis travel:
1180mm
Z axis travel:
600mm
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T, L/C, Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

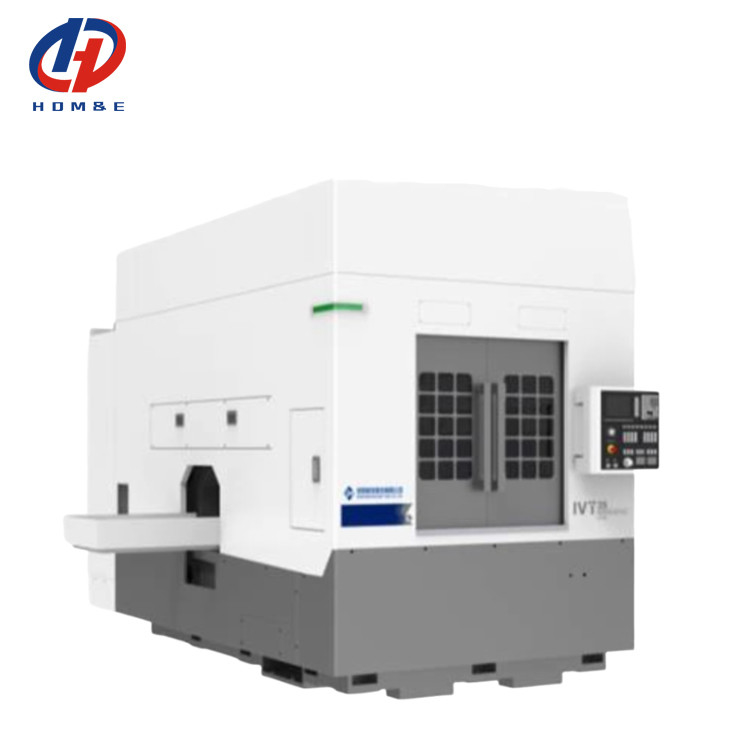

Le tour vertical inversé IVT45 à pinceau à attrape automatique de chargement et de déchargement 0

Description du produit:

Le tour vertical inversé IVT45 à pinceau à attrape automatique de chargement et de déchargement
Le tour vertical inversé IVT45 adopte une conception structurelle modulaire et systématique, particulièrement adaptée au traitement des lots moyens et grands.La structure inverse de la broche et la conception à grand angle du protecteur de lit assurent le déchargement en douceur des feuilles de ferLa petite envergure de l'ensemble de la machine permet de réduire les coûts d'espace et d'accroître les possibilités de mise en page de la machine.la production future peut être flexibleEn outre, l'axe Y et les stations de mesure situées à l'extérieur de la salle d'usinage sont facultatives pour l'usinage de formes géométriques complexes,qui améliore la souplesse de la configuration de la machine.

Caractéristiques du produit:

1, Haute rigidité, haute stabilité
Grâce à l'analyse des éléments finis des composants clés et de l'ensemble de la machine,la structure des composants et la disposition de l'ensemble de la machine sont optimisées pour obtenir la meilleure rigidité et améliorer la stabilité de la machine principale.
2, haute précision
L'axe X/Z est configuré avec une règle de grille de valeur absolue, la broche est configurée avec un codeur pour obtenir un contrôle en boucle fermée.une précision de positionnement répétée peut atteindre 4 μm
3Automatisation de haut niveau
La structure de broche inversée peut remplacer le manipulateur et réaliser le chargement et le déchargement automatiques avec la ligne automatique dans la machine.La ligne automatique intégrée à la machine peut également répondre à la production flexible future grâce à des bandes transporteuses de chargement et de déchargement centralisées et à des manipulateurs diversifiés, ce qui réduit les coûts d'automatisation et les délais d'équipement.

Détails du produit:

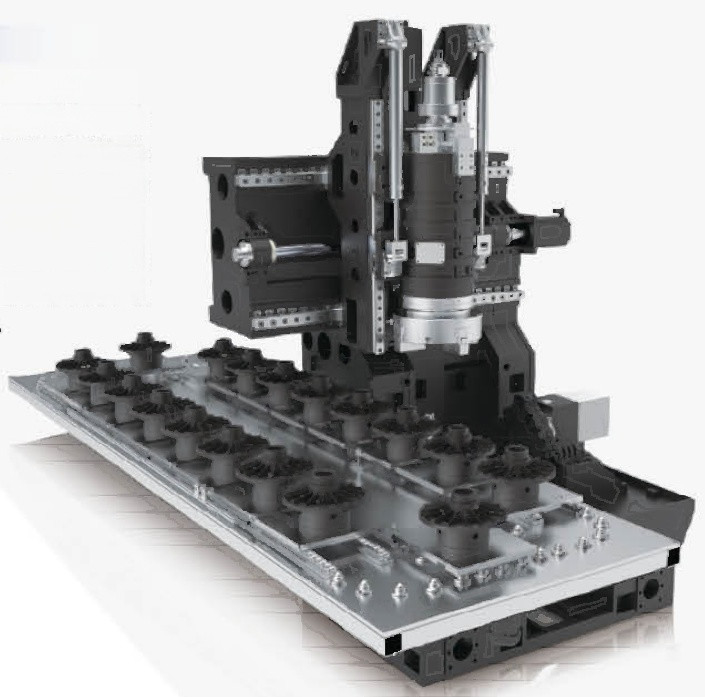

Le tour vertical inversé IVT45 à pinceau à attrape automatique de chargement et de déchargement 1
Paramètres du produit:
Nom de l'article
Unité
IVT45
Plage de traitement
Max. dia de natation de la broche
mm
520
Max. diamètre d'usinage de la pièce
mm
450
Longueur maximale d'usinage de la pièce
mm
300
Le moulin à rouleaux
Nose de broche et cône

A2 à 11
Velocité maximale de la broche
R/min
3000
Le couple de sortie (100%/40%)
N.m.
585/795
Puissance du moteur de broche (100%/40%)
kW
48/52
Mode d'entraînement à broche

fuseau électrique
Alimentation pour animaux
Traversement rapide de l'axe X
M/min
30
Traverse rapide de l'axe Z
M/min
30
Voyage par axe X
mm
1180
Voyage par axe Z
mm
600
Servo-moteur à trois axes Puissance (X/Z)
kW
7.96/5. Je suis désolé.03
Le couple du servomoteur à trois axes (X/Z)
kW
38/24
Tourelle
Le type

Servo tourelle à 12 positions horizontales
Si le coupeur peut choisir l'outil à proximité

- Oui, oui.
Hauteur du centre
mm
125
Autres
Précision de positionnement X/Z
mm
0.008
X/Z précision de positionnement répétée
mm
0.004
Équipement électrique

- Une roue de 18 pouces.
La hauteur de la ligne du matériau par rapport à la surface de placement du pied
mm
1300
Poids de la machine
en kg
16000
Capacité électrique totale
KVA
95
Dimensions de la machine
mm
5550 × 2480 × 3570
Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?
◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
À propos de nous:
Le tour vertical inversé IVT45 à pinceau à attrape automatique de chargement et de déchargement 2
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Groupe SMTCL et SYMGIl y a plus de 80 ans d'histoire dans la fabrication de machines-outils, le premier tour, la première machine à forer et la première machine à forer sont toutes nées ici.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:

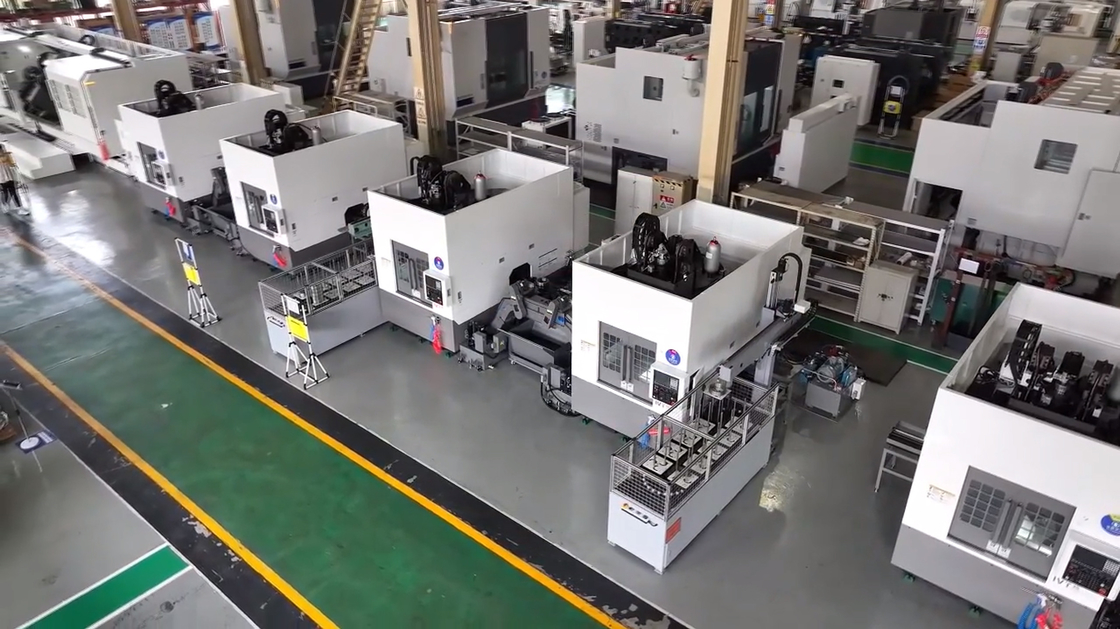

Le tour vertical inversé IVT45 à pinceau à attrape automatique de chargement et de déchargement 3

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
