SMTCL Tourneau de tournage de métaux lourds CW6163B Machine de découpe de métaux Tourneau manuel horizontal de haute précision
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | CW6163B |
|---|---|---|---|
| CNC ou pas: | Manuel | Mot clé: | machine à tour conventionnelle |
| Max. Faites glisser la couche sur le lit.: | Φ630 | Max.swing dia over chariot: | Φ350 |
| Largeur de lit: | 550 millimètres | Alésage de broche: | Φ104 mm |
| Mettre en évidence |
Le tour horizontal manuel de découpe des métaux,Le tour horizontal manuel de haute précision,CW6163B Tour manuel horizontal |
||
Description du produit
Description du produit:
Caractéristiques du produit:
Une nouvelle apparence
La qualité du produit a été améliorée par l'adoption de nouveaux matériaux.
Opération facile
Il s'agit d'un système de traitement de l'eau qui permet d'effectuer des travaux efficaces grâce à la couleur mise en évidence et à la disposition raisonnable de la machine.
Une coupe puissante
Des performances fiables
Le processus de production suit strictement les SOP et est strictement contrôlé par le système de contrôle qualité IS09000 afin d'assurer des performances d'usinage fiables.
|
Nom de l'article
|
Unité
|
Le numéro de série CW6163B
|
|
Le diamètre de l' oscillateur sur le lit
|
mm
|
Φ630
|
|
Max. Diamètre de balancement sur la tourelle
|
mm
|
Φ350
|
|
Max.Longueur de la pièce
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Diamètre maximal de l'oscillateur et largeur effective de l'écart
|
mm
|
Φ800/300
|
|
Le diamètre de la fente de fente et le type de tête de fente
|
|
Φ104/D11
|
|
Taper du nez et du centre de la broche
|
|
120, 1:20Morse 5 #
|
|
Étapes et plage de vitesses de la broche
|
R/min
|
18 vitesses 7,5-1000
|
|
Étapes et gamme d'aliments longitudinaux
|
mm/r
|
64 est à 0.05-24.3
|
|
Portée 1:1
|
mm/r
|
0.1-1.52
|
|
Portée 16:1
|
mm/r
|
1.6 à 24.3
|
|
Variété d'aliments fins avec engrenages de changement
|
mm/r
|
0.05 à 0.912
|
|
Ratio entre l'alimentation croisée et l'alimentation longitudinale
|
|
- Un demi
|
|
Traversée rapide de la selle
|
mm/min
|
4000
|
|
Poids de la vis en plomb
|
|
12 (métrique):1/2' (système de pouces)
|
|
Nombre, gamme de métrique
|
mm
|
50 espèces 1-240
|
|
Numéro de fil, gamme de fil de Whitworth
|
T.p.i.
|
26 espèces 14-1
|
|
Numéro, gamme de modules
|
mm
|
53 espèces 0,5-120
|
|
Numéro de fil, plage de fil de trame de diamètre
|
DP
|
24 espèces 28-1
|
|
Max. déplacement transversal de la glissière inférieure
|
mm
|
420
|
|
Max.Voyage de la glissière supérieure
|
mm
|
200
|
|

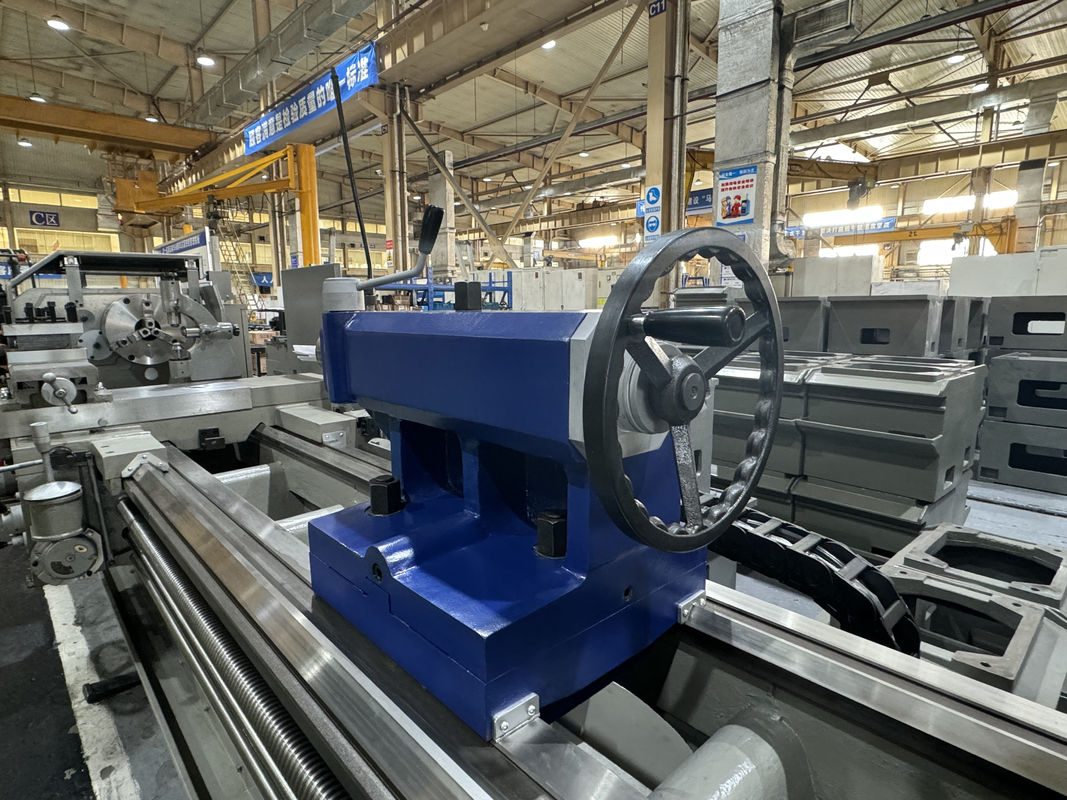

Voyage de la plume de queue
|
mm
|
250
|
|
Plumes de fourrure
|
|
Morse 5 #
|
|
Largeur du lit de guidage et dureté de l'extinction
|
mm
|
550 RC52
|
|
Puissance du moteur principal
|
KW
|
11
|
|
Puissance du moteur rapide
|
KW
|
1.1
|
|
Puissance du moteur de la pompe à liquide de refroidissement
|
W
|
120
|
|
Poids net
|
en kg
|
3600
|
|
Dimension globale
|
mm
|
3160 x 1380 x 1450
|
|
Max. Charge de la pièce à usiner
|
T
|
2.5 (configuration standard)
|
|
Configuration standard:

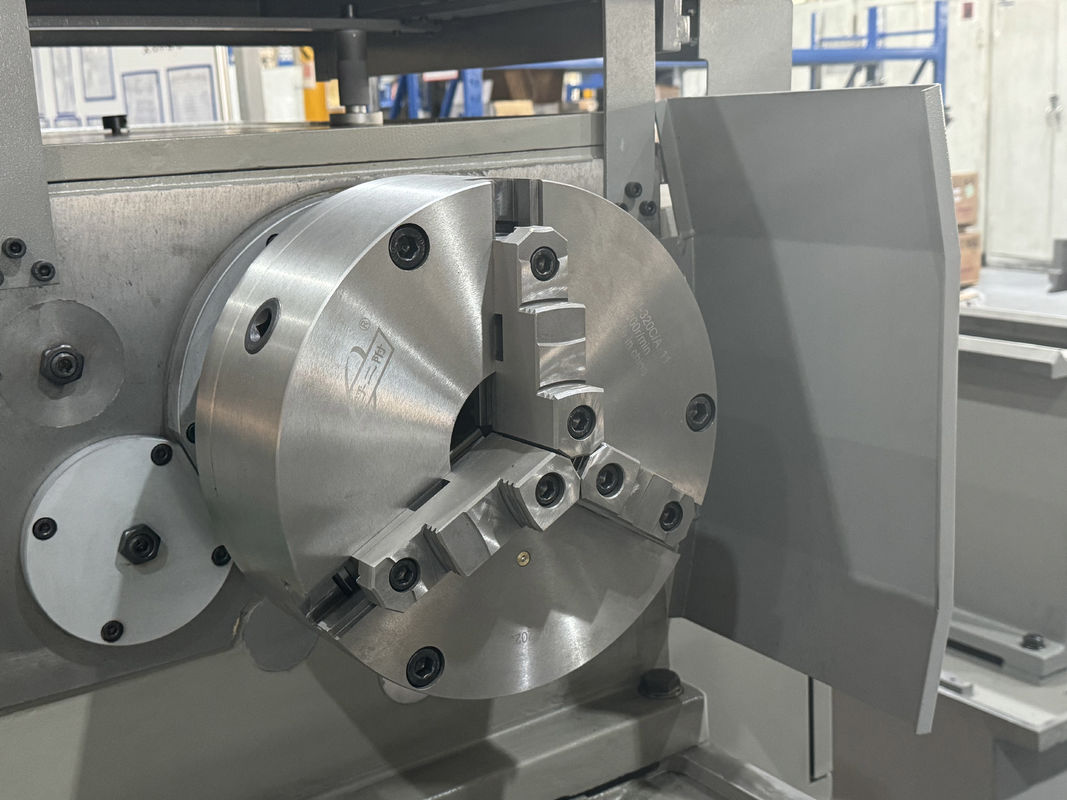

1.3 à mâchoire K11315C/D11 2.Porte à broche Φ104 3- Une plume au centre. 4.D11 type de tête de broche |
Configuration sélective:
1. repos constant Φ20-Φ170 2. repos constant Φ160-Φ350 3.Φ400mm à trois mâchoires 4.Φ500mm à trois mâchoires 5.Φ400 mm à 4 mâchoires 6.Φ500 mm à 4 mâchoires 7Centres en direct Morse N°.5 |
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
