Qualité 4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical usine

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical

Name: 4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: SV960L
Availability: InStock

Nom de la marque: HD

Numéro de modèle: SV960L

Lieu d'origine: Chine

Attestation: CE ISO

Quantité minimum de commande: 1 série

Prix: Négociable

Capacité d'approvisionnement: 50 ensembles par mois

Les étiquettes

Centre d'usinage de verticale de commande numérique par ordinateur de haute précision

centre d'usinage du portique 12000rpm

centre d'usinage du portique 15000mm/min

Détails du produit

Marque:	HD	Taper:	SV960L
Nom du produit:	Centre d'usinage vertical	Taille de la table (L×W):	1100 × 550
Charge maximale sur la table:	800KG	Voyage de l'axe x:	900 mm
Voyage de l'axe:	600 mm	Voyage de l'axe z:	600/800 mm
A.T.C.:	24 contrôle aérien avec bras robotisé
Mettre en évidence	Centre d'usinage vertical à 5 axes , Centre d'usinage vertical de 3 axes , Centre d'usinage vertical

Description du produit

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 0

Description du produit:

Le centre d'usinage vertical SV960L est un outil avancé et puissant pour l'usinage mécanique.
Il est doté d'une structure robuste et stable du corps de la machine, qui peut maintenir une excellente rigidité lors de l'usinage à haute intensité, garantissant ainsi efficacement la précision de l'usinage.Ce centre d'usinage a une grande course de travail et une surface de table de travail spacieuse, capable de gérer facilement les tâches d'usinage de grandes pièces de travail.répondant aux exigences de coupe de différents matériaux et procédés.
En ce qui concerne le système de commande, il est pratique à utiliser et puissant en fonctionnalités, permettant une programmation et un usinage efficaces de pièces complexes.il est équipé de systèmes fiables de lubrification et de refroidissement pour réduire l'usure et la déformation thermique des équipementsQue ce soit dans les domaines de l'aérospatiale, de la fabrication automobile ou de l'usinage de moules, le SV960L peut offrir des performances exceptionnelles.

Caractéristiques du produit:

1Les principales grandes pièces de la machine-outil: base, planche de travail, colonne, selle de lit, boîte de fuseaux sont fabriquées en modélisation de sable de résine de haute qualité, en fonte de haute résistance de haute qualité,avec un traitement thermique parfait pour éliminer les contraintes résiduelles, et la disposition d'une plaque de renforcement suffisante, pour assurer que la machine a une résistance, une rigidité et une stabilité suffisantes;

2"Utilisation de rails de guidage linéaires de Taiwan, rigidité élevée, bonne précision dynamique;

3Transmission à trois axes utilisant une vis à bille à double écrous de meulage de Taiwan, structure compacte, mouvement lisse, haute précision:

4"La rigidité élevée de la broche de Taiwan, grâce à la lubrification à la graisse, permet au roulement de la broche d'obtenir une lubrification constante et fiable;

5"La base adopte une structure de plateau d'eau de coulée de grande taille, de bonnes performances imperméables.

Détails du produit:

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 1

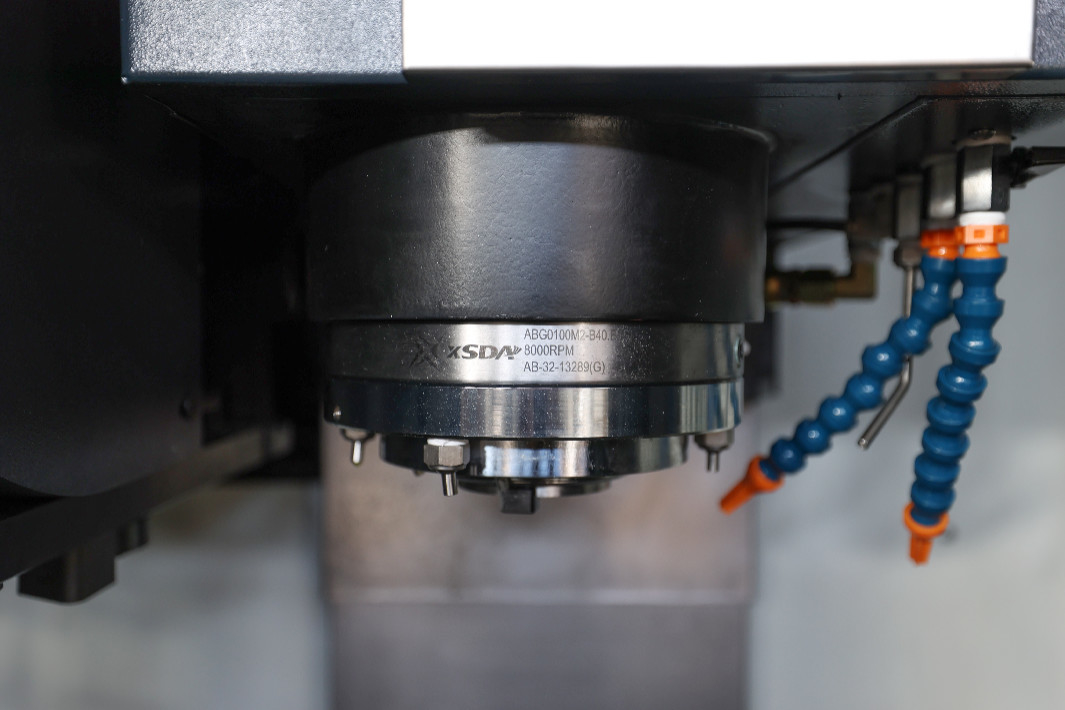

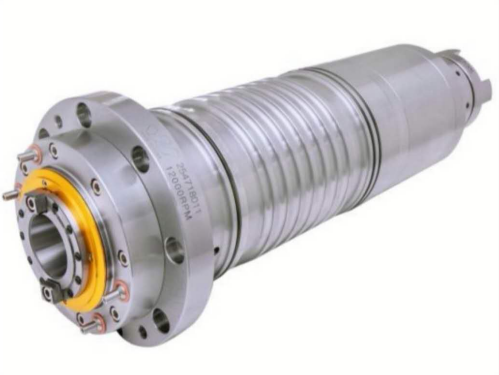

Fuseau de haute précision

1, roulement NSK de haute précision, haute précision, pour assurer la précision du traitement;

2,internes et externes
les spécifications du cycle de refroidissement;

3, conception du labyrinthe avant et arrière;

4, haute tension quatre griffes;

5, fonction de protection par rideau d'air

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 2

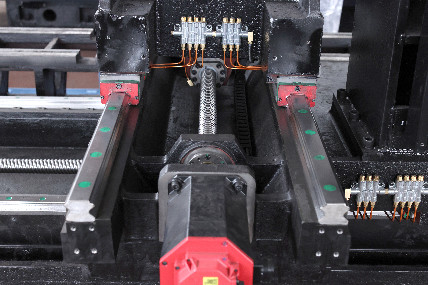

Tvis/guide à trois axes

1, utilisant une vis à bille de précision de Taiwan, haute précision, longue durée de vie;

2, l'utilisation de guidage linéaire de précision de Taiwan, friction statique et statique, haute sensibilité, haute vitesse sans vibration, basse vitesse sans rampage, haute précision de positionnement

3, assortie de l'huileur à déplacement de précision pour assurer l'effet de lubrification du mécanisme d'alimentation axiale

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 3

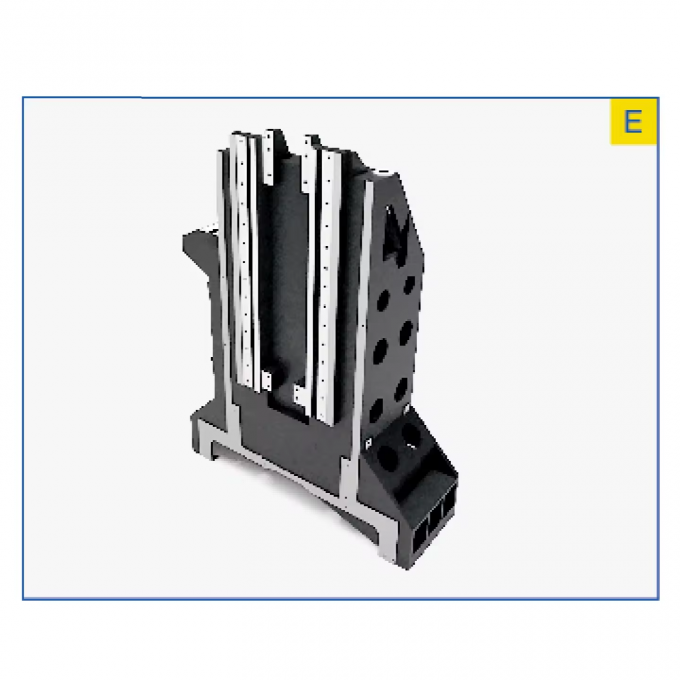

Colonne de la machine

1. l'utilisation d'une structure à os de hareng, une coupe lisse;

2. la conception du support horizontal de la bibliothèque de couteaux pour assurer une rigidité et un renforcement raisonnables;

3. assurer une précision de traitement stable et durable de la machine-outil.

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 4

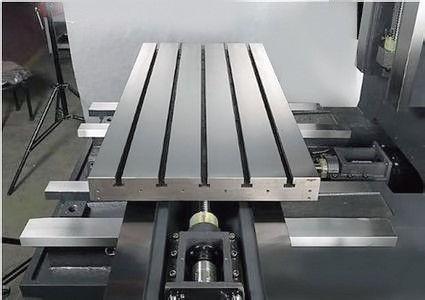

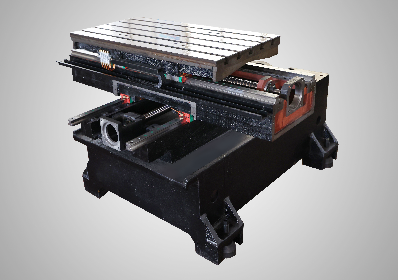

Lit de machines-outils

1. le lit est en fonte de haute qualité, traitement artificiel de vieillissement, élimine les contraintes, inhibe efficacement la force de coupe causée par la déformation et les vibrations de la machine;

2. la disposition est raisonnable, le renforcement adopte la structure du champ, la machine-outil a une forte rigidité;

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 5

Système de conduite

1. L'alimentation à trois axes adopte un contrôle servo avancé;

2. transmission mécanique à transmission directe;

3. composants de transmission, accouplement de précision facultatif, résistance à l'extrusion, élévation de température

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 6

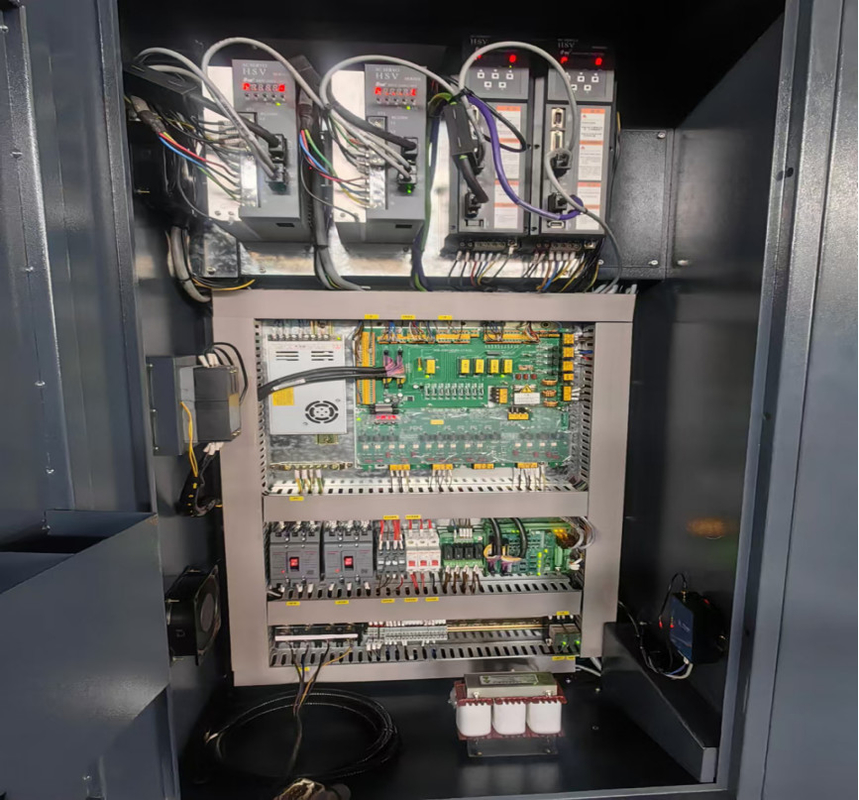

Conception électrique standard

1.La conception électrique de la machine-outil répond aux normes électriques

2.le circuit d'alimentation sécurisé, il y a sur courant, protection contre le court-circuit, les actions liées à la machine-outil ont le verrou correspondant, pour protéger l'équipement et le corps humain

3.le système électrique dispose d'une fonction d'auto-diagnostic, le personnel d'exploitation et de maintenance peut observer à tout moment l'état de fonctionnement de chaque partie de la machine-outil selon l'affichage

4.la configuration standard de l'armoire électrique adopte une structure entièrement fermée et est équipée d'un ventilateur axiale, afin d'atteindre l'objectif de la poussière et du refroidissement,et réserver un certain espace dans l'armoire électrique pour faciliter l'expansion des fonctions

5- la machine-outil avec transformateur, seule l'alimentation extérieure à trois phases (380 V) à quatre fils (y compris le fil de terre) peut être assurée.

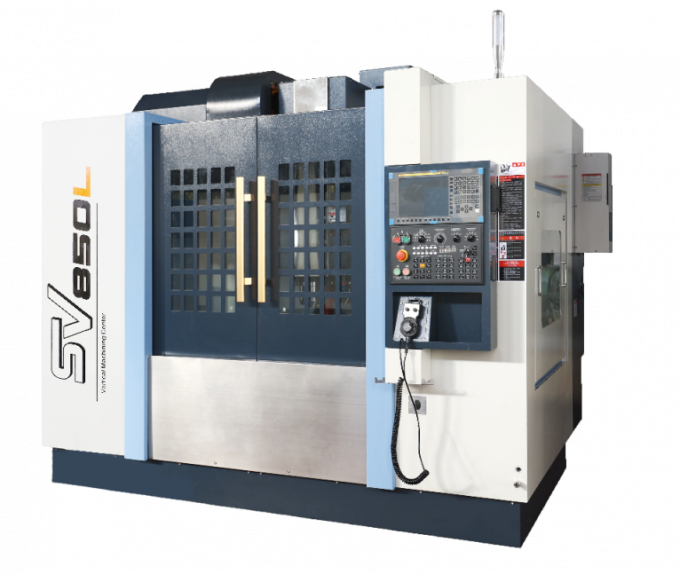

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 7

Protection extérieure standard

1, système pneumatique, jumeau pneumatique peut filtrer les impuretés et l'humidité dans la source d'air, prévenir les dommages causés par les gaz impurs et la corrosion des pièces de la machine.Le groupe de soupapes magnétiques est contrôlé par un programme PLC pour s'assurer que l'outil de relâchement du fuseau, le soufflage du centre de broche, l'outil de serrage de broche et d'autres actions peuvent être effectuées rapidement et avec précision.

2, protection des machines-outils, des machines-outils avec des normes de sécurité de la salle de protection, non seulement pour prévenir les éclaboussures de liquide de refroidissement, mais aussi pour assurer un fonctionnement sûr, une apparence agréable.Chaque rail de guidage de la machine-outil a un couvercle protecteur pour empêcher les copeaux et le liquide de refroidissement de pénétrer à l'intérieur de la machine-outil, afin que le rail de guidage et la vis à bille soient protégés de l'usure et de la corrosion.

Application dans le secteur industriel:

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 8

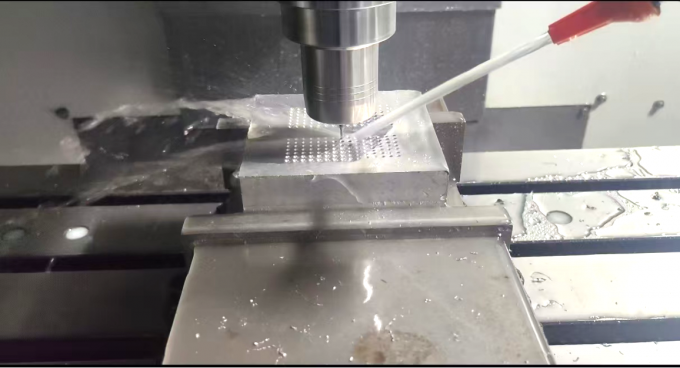

Appel d'offres pour M2

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 9

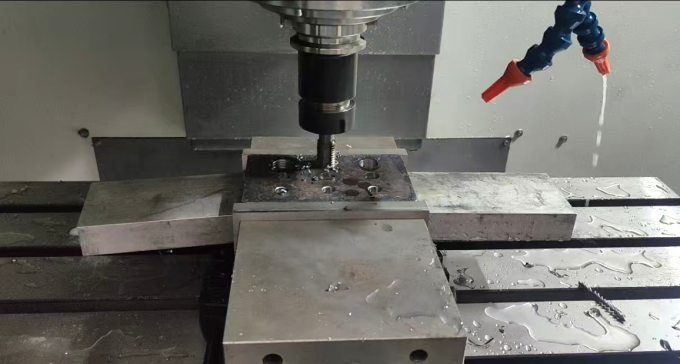

Appuie sur la plaque d'acier M20

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 10

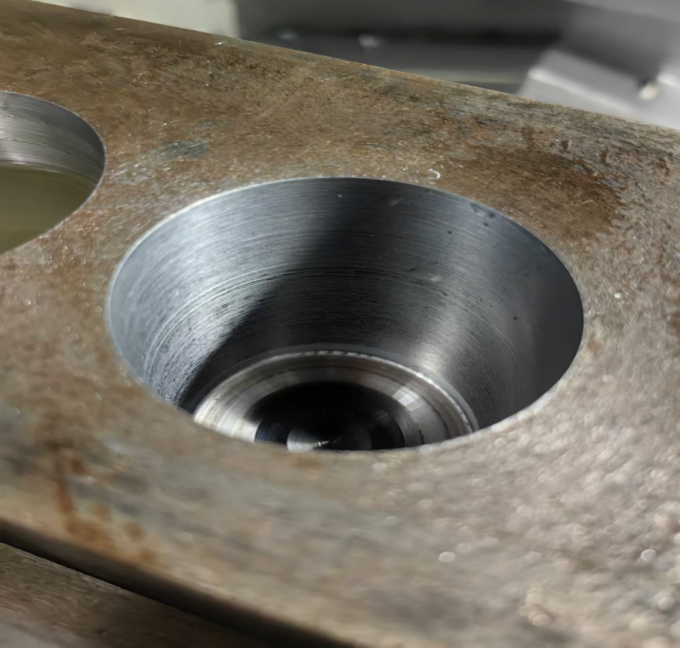

Perçage de trous avec une perceuse 50 U

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 11

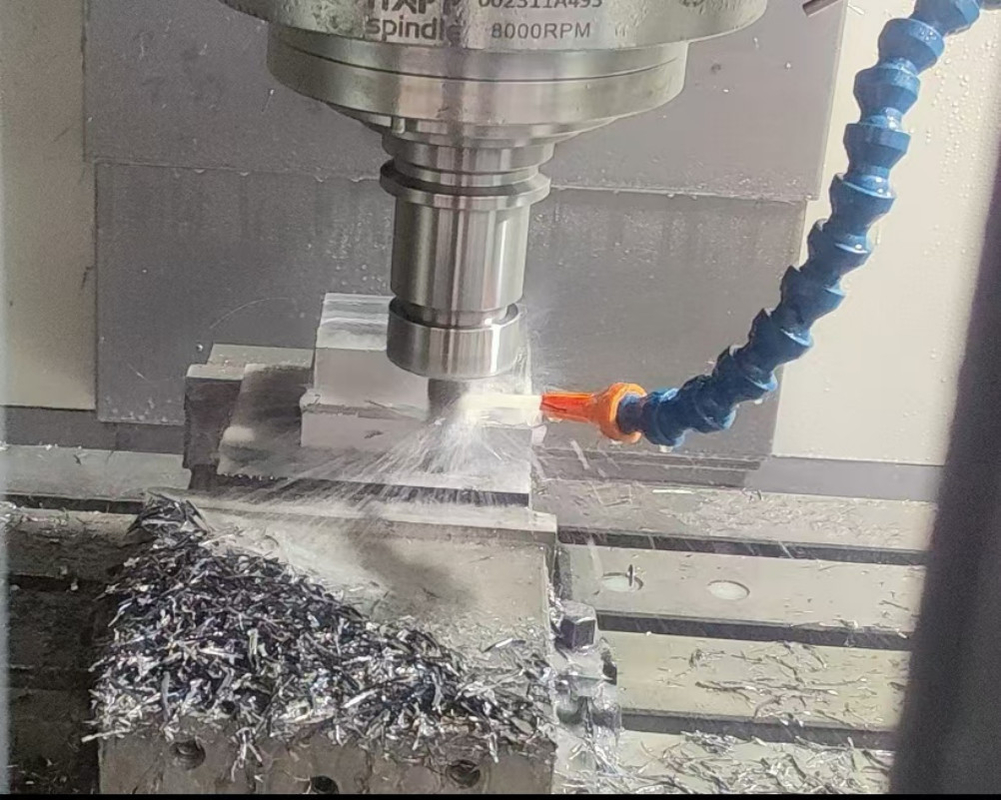

Fraisage de la surface latérale avec une fraiseuse de 16 mm

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 12

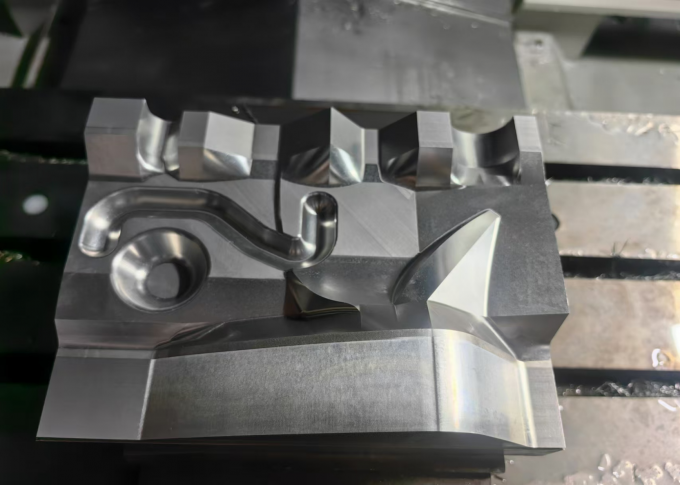

Pièces détachées pour Mercedes-Benz

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 13

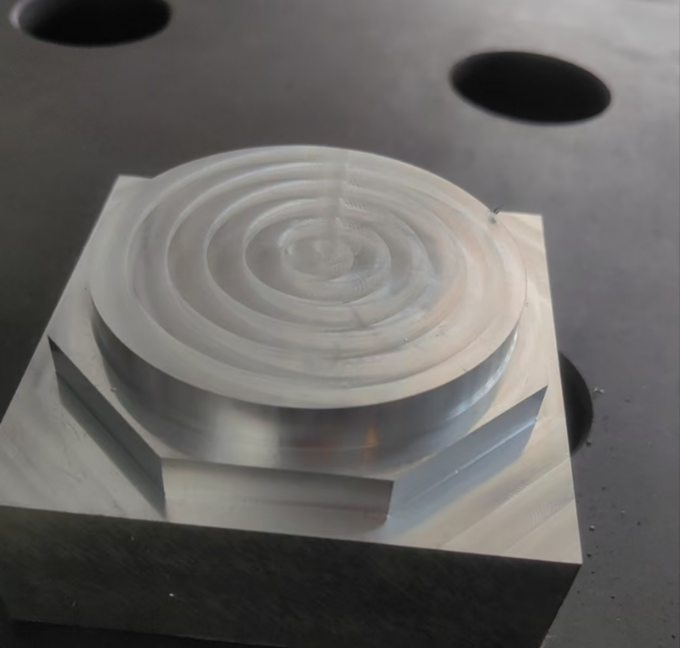

Table ronde et carrée

4 axes 3 axes Centre d'usinage vertical SV960L Taille de table 1100*550mm Centre de fraisage vertical 14

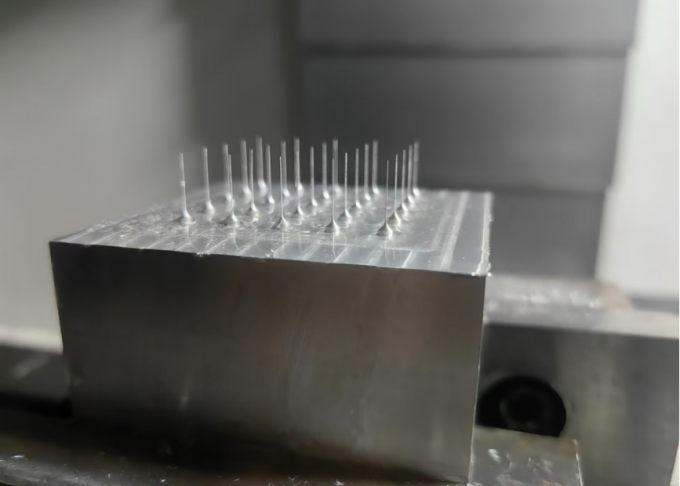

Parties en forme d'aiguille

Paramètres du produit:

Nom de l'article	Unité	SV960L
Taille de la table (L×W)	mm	1100 × 550
Taille de la fente en T	mm	18x5x100
Voyage par axe X	mm	900
Voyage par axe Y	mm	600
Voyage par axe Z	mm	600 ((800)
Distance entre le nez de la broche et Tableau	mm	100 à 700 (environ 900)
Distance entre le centre de la broche et la surface du rail de guidage	mm	668
Poids maximal de la charge de la table	en kg	800
Vitesses de la broche	Rpm	60 à 8 000
Tone de la broche		NT1 société civile
Traversée rapide X,Y,Z	M/min	Le montant de l'aide
Taux d'alimentation maximal de coupe	mm/min	1 à 5 000
Mode du rail de guidage		Trains de guidage linéaires à trois axes / Deux rails de guidage linéaires et un rail de guidage durci
capacité de stockage des outils		24T
échangeur d'outils		Type de disque
Diamètre max.outil	mm	φ80 ((150)
Longueur maximale de l'outil	mm	200
Poids maximal de l'outil	en kg	8
Temps de changement d'outil	S	2.3
Réglage de la précision	mm	± 0.005
Réglage de la précision	mm	± 0.003
Moteur à broche	kW	Jéhovah nous protège, 15/11
Pression de l'air	en kg/cm2	6
Besoin de puissance	KVA	20
Poids de la machine	en kg	6000
Dimension de la forme (L × W × H)	mm	2800 × 2300 × 2500
Configuration standard: 1"Couverture de protection entièrement scellée" 2"Tapper avec rigidité 3,Dispositif de lubrification automatique à trois axes 4"Boîte électrique climatisation température constante 5"Dispositif de refroidissement liquide de coupe" 6Le système prend en chargeTransmission par disque en U 7,LED lumière de travail 8Une lumière d'avertissement en trois couleurs 9"Trois essieux de protection rétractable de glissement 10Boîte à outils et vis d'ancrage 11, manuel d'utilisation 12, Manuel d'entretien 13"Dispositif de soufflage d'air de traitement"		Accessoires optionnels: 1Plate-forme CNC 2,Fuseau directement connecté 3"Refroidissement par huile de broche" 4Décharge du centre de la broche 5"La puce est transportée

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous:

Bienvenue à nous rendre visite!

Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?

Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?

Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?

Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?

Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?

T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
