Name: Centre d'usinage vertical à 3 axes à haute rigidité SV850L CNC VMC Centre de fraisage vertical
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: SV850L
Price: Négociable USD
Availability: InStock

Maison > produits > Centre d'usinage vertical de commande numérique par ordinateur >

Centre d'usinage vertical à 3 axes à haute rigidité SV850L CNC VMC Centre de fraisage vertical

Centre d'usinage vertical de 3 axes

Centre d'usinage vertical à haute rigidité

Centre d'usinage vertical CNC VMC

Lieu d'origine:

Chine

Nom de marque:

Certification:

CE ISO

Numéro de modèle:

SV850L

Nous contacter

Demandez un devis

Centre d'usinage vertical à 3 axes à haute rigidité SV850L CNC VMC Centre de fraisage vertical

Détails du produit

Marque:

Le type:

SV850L

Nom du produit:

Centre d'usinage vertical

Taille de la table (L×W):

1000 × 500

Charge maximale sur la table:

500 kg ou plus

Voyage par axe X:

800 mm

Voyage d'axe des ordonnées:

500 mm

Voyage sur l'axe Z:

500 mm

A.T.C.:

24 contrôle aérien avec bras robotisé

Conditions de paiement et d'expédition

Quantité de commande min

1 série

Prix

Négociable

Détails d'emballage

Norme de colis en bois pour le transport maritime

Délai de livraison

30 jours

Capacité d'approvisionnement

50 ensembles par mois

PRODUITS CONNEXES

Vidéo

Centre d'usinage vertical à commande numérique économique M800 Machine de fraisage à commande numérique à trois axes

Obtenez le meilleur prix

Vidéo

Centre de forage à 4 axes DTC500 CNC Traitement vertical FANUC

Obtenez le meilleur prix

Vidéo

Machine de perçage et de perçage verticale SMTCL DTC500 Centre de perçage et de perçage CNC efficace

Obtenez le meilleur prix

Vidéo

SMTCL VMC850Q Centre d'usinage vertical à 3 axes

Obtenez le meilleur prix

Nous contacter

+8613916455787

sales@huidijd.com

86-021-61195255

Contactez-nous maintenant

Description du produit

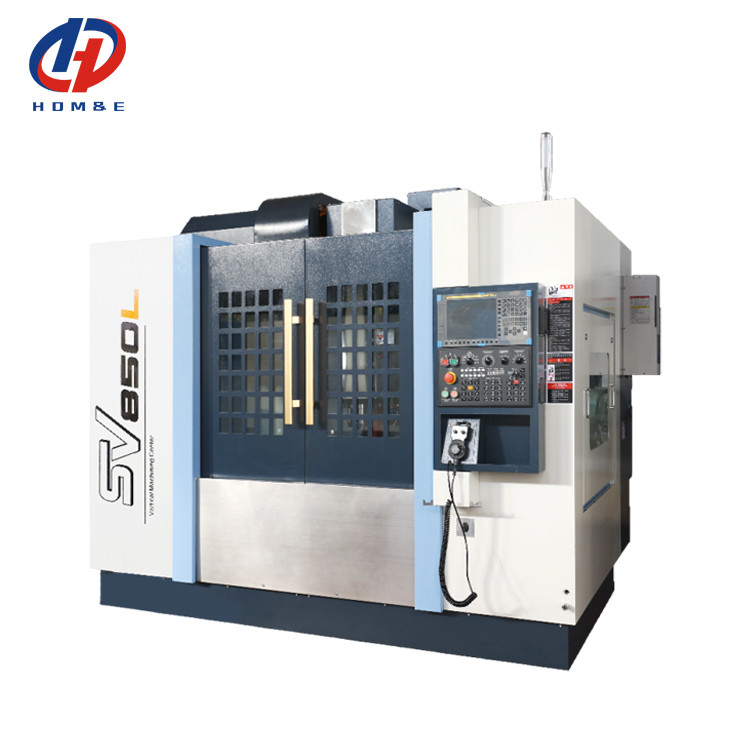

Centre d'usinage vertical à 3 axes à haute rigidité SV850L CNC VMC Centre de fraisage vertical 0

Description du produit:

Centre d'usinage vertical SV850L Haute efficacité Haute rigidité Centre d'usinage rentable

Principalement utilisé pour le traitement des produits de fraisage, peut compléter les pièces complexes fraisage, forage, expansion, reaming, perçage, tapotement et surface tridimensionnelle bidimensionnelle, traitement de précision en cône,L'industrie principale est la fabrication automobile, les communications électroniques, les pièces de précision et l'aérospatiale et d'autres domaines.

Caractéristiques du produit:

1Les principales grandes pièces de la machine-outil: base, planche de travail, colonne, selle de lit, boîte à fuseaux sont fabriquées en modélisation de sable de résine de haute qualité, en fonte de haute résistance de haute qualité,avec un traitement thermique parfait pour éliminer les contraintes résiduelles, et la disposition d'une plaque de renforcement suffisante, pour assurer que la machine a une résistance, une rigidité et une stabilité suffisantes;

2"Utilisation de rails de guidage linéaires de Taiwan, rigidité élevée, bonne précision dynamique;

3Transmission à trois axes utilisant une vis à bille à double écrous de meulage de Taiwan, structure compacte, mouvement lisse, haute précision:

4"La rigidité élevée de la broche de Taiwan, grâce à la lubrification à la graisse, permet au roulement de la broche d'obtenir une lubrification constante et fiable;

5"La base adopte une structure de plateau d'eau de coulée de grande taille, de bonnes performances imperméables.

Détails du produit:

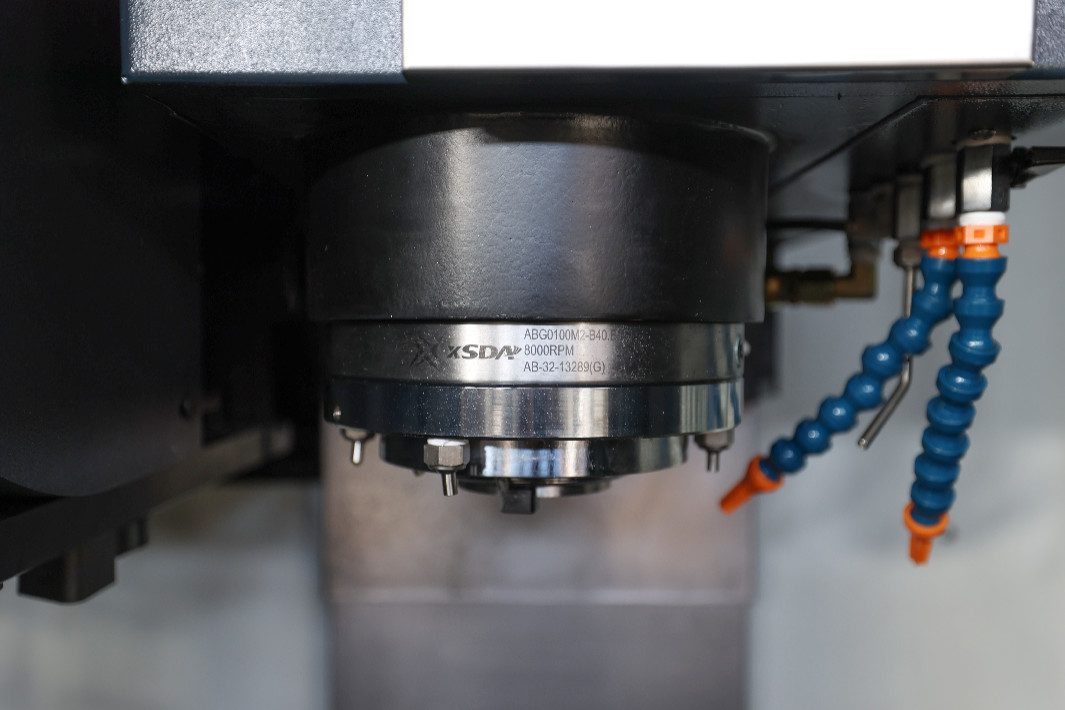

Fuseau de haute précision

1, roulement NSK de haute précision, haute précision, pour assurer la précision du traitement;

2,internes et externes
les spécifications du cycle de refroidissement;

3, conception du labyrinthe avant et arrière;

4, haute tension quatre griffes;

5, fonction de protection par rideau d'air

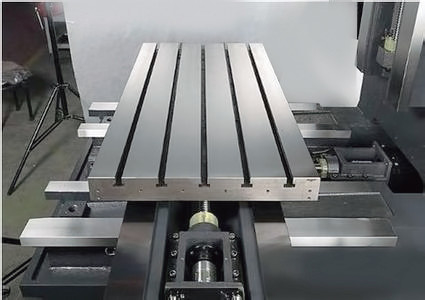

Tvis/guide à trois axes

1, utilisant une vis à bille de précision de Taiwan, haute précision, longue durée de vie;

2, l'utilisation de guidage linéaire de précision de Taiwan, friction statique et statique, haute sensibilité, haute vitesse sans vibration, basse vitesse sans rampage, haute précision de positionnement

3, assortie de l'huileur à déplacement de précision pour assurer l'effet de lubrification du mécanisme d'alimentation axiale

Colonne de la machine

1. l'utilisation d'une structure à os de hareng, une coupe lisse;

2. la conception du support horizontal de la bibliothèque de couteaux pour assurer une rigidité et un renforcement raisonnables;

3. assurer une précision de traitement stable et durable de la machine-outil.

Lit de machines-outils

1. le lit est en fonte de haute qualité, traitement artificiel de vieillissement, élimine les contraintes, inhibe efficacement la force de coupe causée par la déformation et les vibrations de la machine;

2. la disposition est raisonnable, le renforcement adopte la structure du champ, la machine-outil a une forte rigidité;

Système de conduite

1. L'alimentation à trois axes adopte un contrôle servo avancé;

2. transmission mécanique à transmission directe;

3. composants de transmission, accouplement de précision facultatif, résistance à l'extrusion, élévation de température

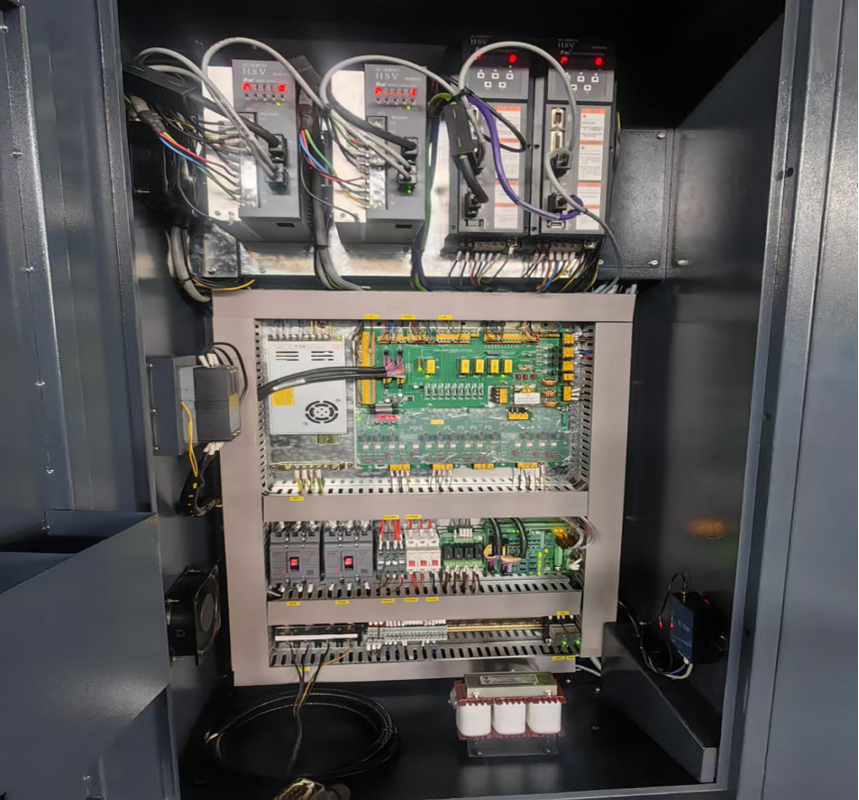

Conception électrique standard

1.La conception électrique de la machine-outil répond aux normes électriques

2.le circuit d'alimentation sécurisé, il y a sur courant, protection contre le court-circuit, les actions liées à la machine-outil ont le verrou correspondant, pour protéger l'équipement et le corps humain

3.le système électrique dispose d'une fonction d'auto-diagnostic, le personnel d'exploitation et de maintenance peut observer à tout moment l'état de fonctionnement de chaque partie de la machine-outil selon l'affichage

4.la configuration standard de l'armoire électrique adopte une structure entièrement fermée et est équipée d'un ventilateur axiale, afin d'atteindre l'objectif de la poussière et du refroidissement,et réserver un certain espace dans l'armoire électrique pour faciliter l'expansion des fonctions

5- la machine-outil avec transformateur, seule l'alimentation extérieure à trois phases (380 V) à quatre fils (y compris le fil de terre) peut être assurée.

Protection extérieure standard

1, système pneumatique, jumeau pneumatique peut filtrer les impuretés et l'humidité dans la source d'air, prévenir les dommages causés par les gaz impurs et la corrosion des pièces de la machine.Le groupe de soupapes magnétiques est contrôlé par un programme PLC pour s'assurer que l'outil de relâchement du fuseau, le soufflage du centre de broche, l'outil de serrage de broche et d'autres actions peuvent être effectuées rapidement et avec précision.

2, protection des machines-outils, des machines-outils avec des normes de sécurité de la salle de protection, non seulement pour prévenir les éclaboussures de liquide de refroidissement, mais aussi pour assurer un fonctionnement sûr, une apparence agréable.Chaque rail de guidage de la machine-outil a un couvercle protecteur pour empêcher les copeaux et le liquide de refroidissement de pénétrer à l'intérieur de la machine-outil, afin que le rail de guidage et la vis à bille soient protégés de l'usure et de la corrosion.

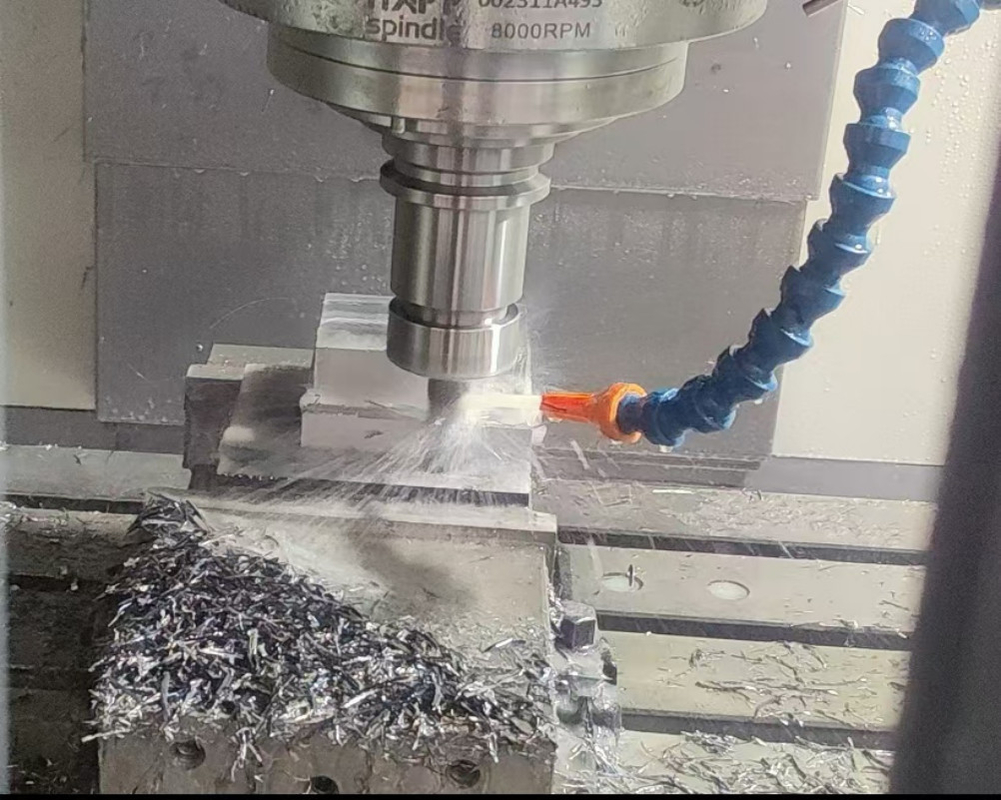

Application dans le secteur industriel:

Appel d'offres pour M2

Appuie sur la plaque d'acier M20

Perçage de trous avec une perceuse 50 U

Fraisage de la surface latérale avec une fraiseuse de 16 mm

Pièces détachées pour Mercedes-Benz

Table ronde et carrée

Parties en forme d'aiguille

Paramètres du produit:

Nom de l'article	Unité	SV850L
Taille de la table (L×W)	mm	1000 × 500
Taille de la fente en T	mm	18x5x100
Voyage par axe X	mm	800
Voyage par axe Y	mm	500
Voyage par axe Z	mm	500
Distance entre le nez de la broche et Tableau	mm	100 à 600
Distance entre le centre de la broche et la surface du rail de guidage	mm	580
Poids maximal de la charge de la table	en kg	500
Vitesses de la broche	Rpm	60 à 8 000
Tone de la broche		NT1 société civile
Traversée rapide X,Y,Z	M/min	Le nombre de personnes concernées
Taux d'alimentation maximal de coupe	mm/min	1 à 5 000
Mode du rail de guidage		Trains de guidage linéaires à trois axes / Deux rails de guidage linéaires et un rail de guidage durci
capacité de stockage des outils		24T
échangeur d'outils		Type de disque
Diamètre max.outil	mm	φ80 ((150)
Longueur maximale de l'outil	mm	200
Poids maximal de l'outil	en kg	8
Temps de changement d'outil	S	2.3
Réglage de la précision	mm	± 0.005
Réglage de la précision	mm	± 0.003
Moteur à broche	kW	7.5/11. Je vous en prie.0
Pression de l'air	Poids total de l'eau	6
Besoin de puissance	KVA	15
Poids de la machine	en kg	4800
Dimension de la forme (L × W × H)	mm	2400 × 2100 × 2350
Configuration standard: 1"Couverture de protection entièrement scellée" 2"Tapper avec rigidité 3,Dispositif de lubrification automatique à trois axes 4"Boîte électrique climatisation température constante 5"Dispositif de refroidissement liquide de coupe" 6Le système prend en chargeTransmission par disque en U 7,LED lumière de travail 8Une lumière d'avertissement en trois couleurs 9"Trois essieux de protection rétractable de glissement 10Boîte à outils et vis d'ancrage 11, manuel d'utilisation 12, Manuel d'entretien 13"Dispositif de soufflage d'air de traitement"		Accessoires optionnels: 1Plate-forme CNC 2,Fuseau directement connecté 3"Refroidissement par huile de broche" 4Décharge du centre de la broche 5"La puce est transportée

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production

À propos de nous:

Bienvenue à nous rendre visite!

Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.

Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!

Notre usine:

FAQ:

Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?

Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?

Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?

Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?

Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?

Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?

T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
