Le tour CNC IT35L Max Swing Over Bed 580mm THK Guide linéaire Servo tourelle Lit horizontalement incliné Tour CNC
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | iT35L |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Tour oblique de commande numérique par ordinateur de lit |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Diamètre de rotation maximal: | Φ360 |
| Longueur maximale de virage: | 500 | Balancement maximum sur le lit: | Φ580 |
| Maximum de glissement sur glisser: | Φ330 | Voyage (axe X): | 200 |
| Voyage (axe Z) (mm): | 510 | ||
| Mettre en évidence |
Le tour CNC à lit incliné horizontal,Maximum de balancement au-dessus du lit 580 mm,Guide linéaire THK |
||
Description du produit
Description du produit:
Tour CNC IT35L Max swing sur le lit 580mm THK Guide linéaire Servo tourelle Lit horizontal incliné Tour CNC
IT35L est un tour CNC haute performance. Il adopte des concepts de conception et des processus de fabrication avancés et a une excellente stabilité et précision.La structure du corps de la machine est solide et peut résister efficacement aux vibrations pendant le processus de traitement pour assurer la qualité de traitement. Équipé d'un système de broche de haute précision avec une large plage de vitesses pour répondre aux différents besoins de traitement.assurer la conservation à long terme de la précision de la machine-outil. IT35L dispose d'un système efficace de changement d'outil automatique, ce qui raccourcit considérablement le temps de traitement auxiliaire et améliore l'efficacité de la production.a une interface convivialeCette machine-outil est adaptée au traitement de divers matériaux tels que l'acier, le fer, le cuivre, l'aluminium, etc.Qu'il s'agisse d'une seule pièce de production en petits lots ou d'une production en série, il peut exercer d'excellentes performances. Shenyang Machine Tool IT35L est devenu un choix idéal pour de nombreuses entreprises avec sa qualité fiable, des capacités de traitement efficaces,et une bonne performance en termes de coûts.
Caractéristiques du produit:
1, Haute rigidité
* Analyse des éléments finis pour optimiser l'ensemble de la machine

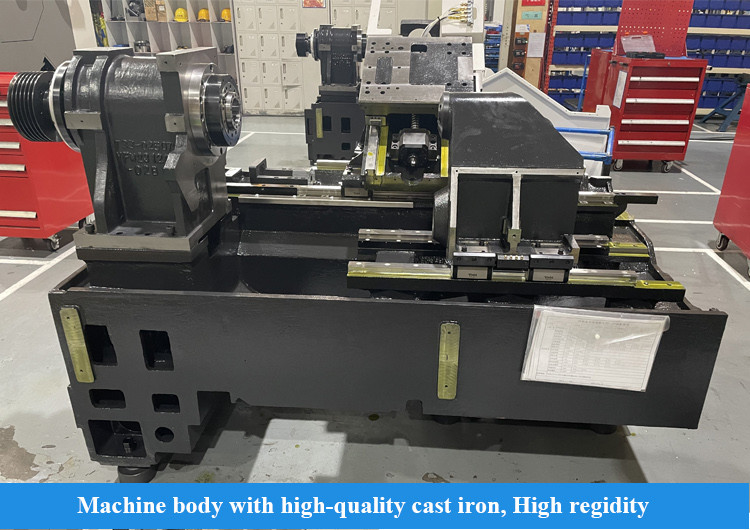

* Le lit est fait de pièces moulées de haute qualité avec une disposition de barre raisonnable
* Configuration d'une large portée, d'un grand fuseau de couple, amélioration de la rigidité de coupe
* Processus de grattage de précision, amélioration de la rigidité de la connexion
|
Nom de l'article
|
Unité
|
Spécification
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diamètre de rotation maximal
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Longueur maximale de virage
|
mm
|
350
|
500
|
500
|
|
|
Balancement maximum sur le lit
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Maximum de glissement sur glisser
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Le moulin à rouleaux
|
nez à broche
|
|
A2 à 6
|
A2 à 6
|
A2 à 8
|
|
le roulement avant.
|
mm
|
100
|
100
|
120
|
|
|
taille de la broche et de l'ouverture
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
Dis.de trou de broche
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Le maximum de bar.
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

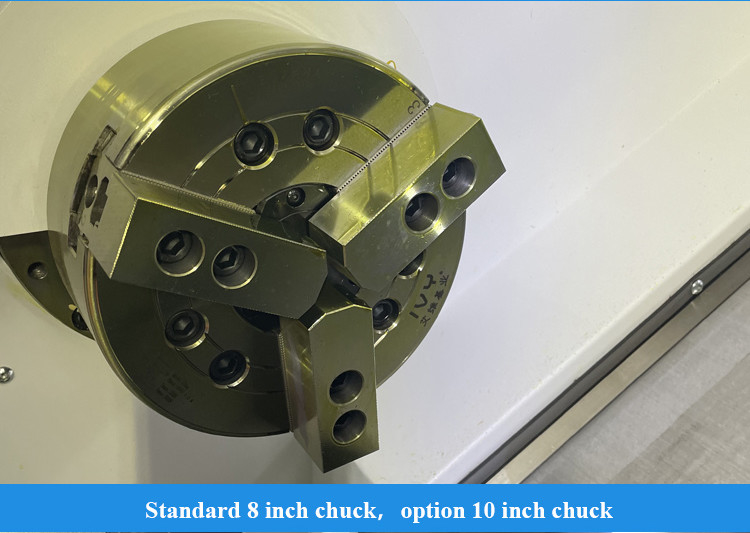

Taille de chuck
|
pouces
|
8
|
8
|
10
|
|
|
vitesse du fuseau
|
R/min
|
4000
|
4000
|
3500
|
|
|
couple nominal de la broche
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588 r/min)
|
|
|
le couple maximal de la broche
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
puissance de sortie maximale du moteur continue/30 min
|
Le nombre de sièges
|
Jéhovah nous protège, 15/11
|
Jéhovah nous protège, 15/11
|
15/18. Je vous en prie.5
|
|
|
Nourrissage
|
Traversée rapide X/Z
|
M/min
|
30
|
30
|
24
|
|
Voyage par axe x
|
mm
|
200
|
200
|
260
|
|
|
Voyage par axe z
|
mm
|
350
|
510
|
505
|
|
|

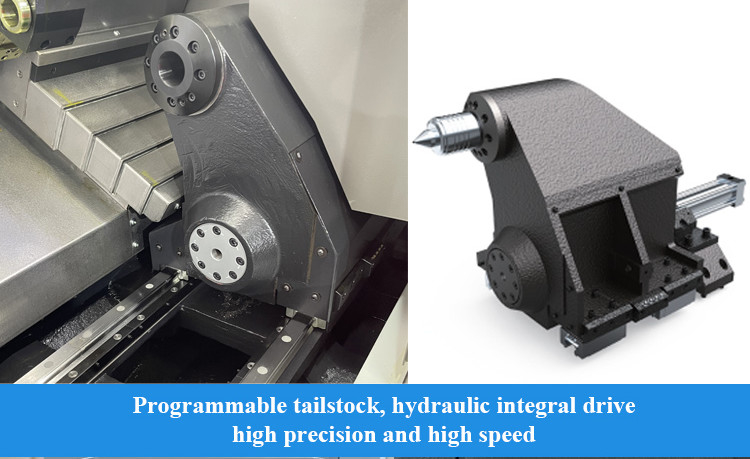

Le stock de queue
|
Voyage du stock de queue
|
mm
|
- Je ne sais pas.
|
400
|
400
|
|
épaisseur conique de la queue
|
le morse
|
- Je ne sais pas.
|
MT-5
|
MT-5
|
|
|
Tourelle
|
type de tourelle
|
|
Servo tourelle horizontale de 8 stations
|
Servo tourelle horizontale de 8 stations
|
Servo tourelle horizontale de 8 stations
|
|
hauteur du centre
|
mm
|
80
|
80
|
100
|
|
|
positionnement rotatif
|
Je vous en prie.
|
± 16
|
± 16
|
± 16
|
|
|
Autres
|
le poids
|
en kg
|
3300
|
3600
|
3700
|
|
dimensions globales ((L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
Le nombre de points de contact est le suivant:
|
|
|
Configuration standard:

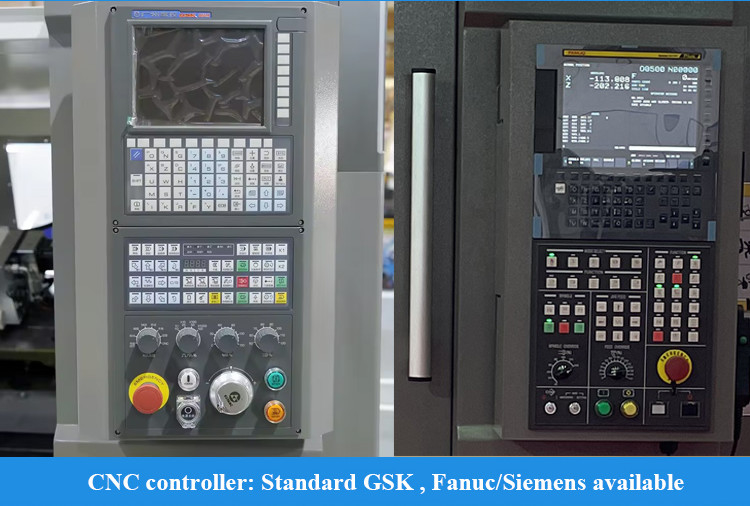

1, contrôleur GSK988TA
2"Solid chuck & cylindre de marque chinoise" 3,8 positions tourelle 4La station hydraulique est une marque chinoise. 5Une boîte à puces. |
Configuration sélective:
1"Le convoyeur latéral
2Le convoyeur arrière. 3Un Chuck spécial. 4"Cylindre spécial" 5Une tourelle spéciale. |
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
