Lieu d'origine:
Chine
Nom de marque:
SMTCL
Certification:
CE ISO certification
Numéro de modèle:
it50
Vidéo
Vidéo
Vidéo
Vidéo
Description du produit:
L'IT50 est une machine-outil dotée d'excellentes performances, d'une structure solide et capable de maintenir sa stabilité lors d'un traitement à haute charge pour assurer la précision du traitement.L'IT50 est équipé d'un système de commande numérique avancéIl peut réaliser un traitement de haute précision de pièces complexes.
Caractéristiques du produit:
1, Haute rigidité
* Analyse des éléments finis pour optimiser l'ensemble de la machine

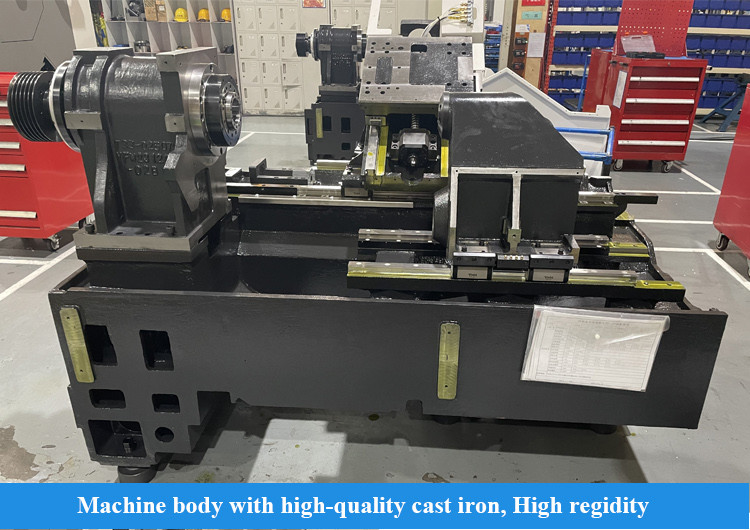

* Le lit est fait de pièces moulées de haute qualité avec une disposition de barre raisonnable

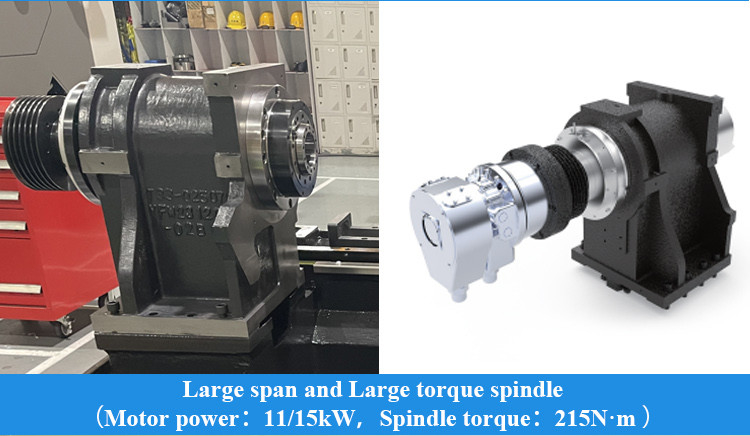

* Configuration d'une large portée, d'un grand fuseau de couple, amélioration de la rigidité de coupe
* Processus de grattage de précision, amélioration de la rigidité de la connexion
|
Nom de l'article
|
Unité
|
Spécification
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Diamètre de rotation maximal
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Longueur maximale de virage
|
mm
|
350
|
500
|
500
|
|
|
Balancement maximum sur le lit
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Maximum de glissement sur glisser
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Le moulin à rouleaux
|
nez à broche
|
|
A2 à 6
|
A2 à 6
|
A2 à 8
|
|
le roulement avant.
|
mm
|
100
|
100
|
120
|
|
|
taille de la broche et de l'ouverture
|
|
1:20;Φ70
|
1:20;Φ70
|
1:20;Φ90
|
|
|
Dis.de trou de broche
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Le maximum de bar.
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

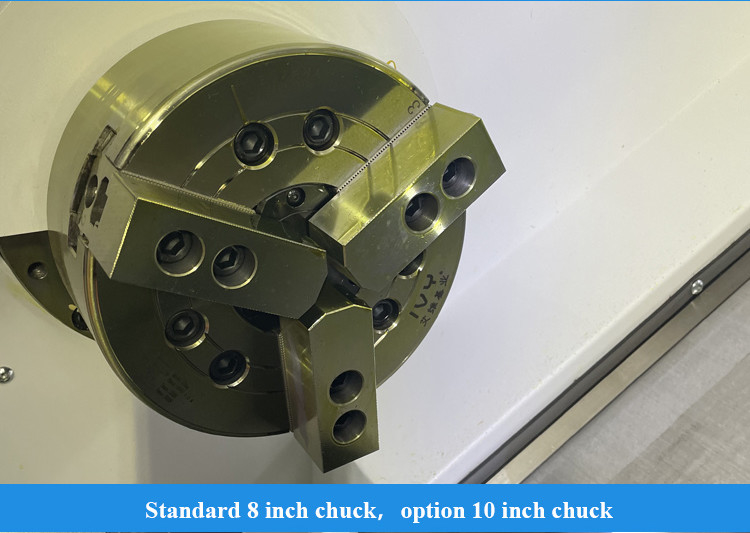

Taille de chuck
|
pouces
|
8
|
8
|
10
|
|
|
vitesse du fuseau
|
R/min
|
4000
|
4000
|
3500
|
|
|
couple nominal de la broche
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588 r/min)
|
|
|
le couple maximal de la broche
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
puissance de sortie maximale du moteur continue/30 min
|
Le nombre de sièges
|
Jéhovah nous protège, 15/11
|
Jéhovah nous protège, 15/11
|
15/18. Je vous en prie.5
|
|
|
Nourrissage
|
Traversée rapide X/Z
|
M/min
|
30
|
30
|
24
|
|
Voyage par axe x
|
mm
|
200
|
200
|
260
|
|
|
Voyage par axe z
|
mm
|
350
|
510
|
505
|
|
|

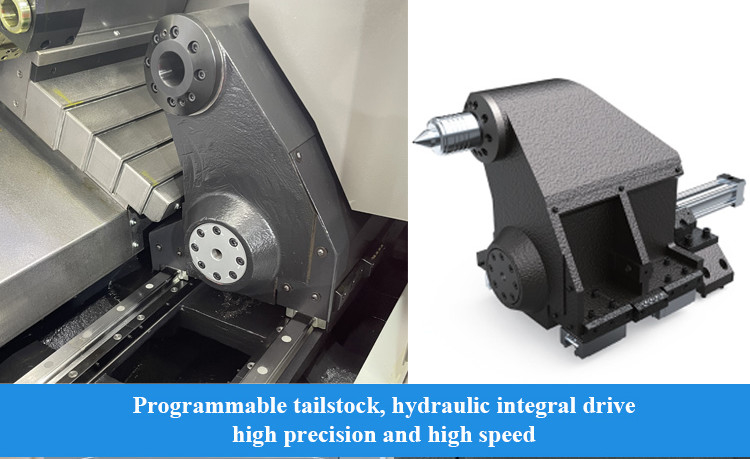

Le stock de queue
|
Voyage du stock de queue
|
mm
|
- Je ne sais pas.
|
400
|
400
|
|
épaisseur conique de la queue
|
le morse
|
- Je ne sais pas.
|
MT-5
|
MT-5
|
|
|
Tourelle
|
type de tourelle
|
|
Servo tourelle horizontale de 8 stations
|
Servo tourelle horizontale de 8 stations
|
Servo tourelle horizontale de 8 stations
|
|
hauteur du centre
|
mm
|
80
|
80
|
100
|
|
|
positionnement rotatif
|
Je vous en prie.
|
± 16
|
± 16
|
± 16
|
|
|
Autres
|
le poids
|
en kg
|
3300
|
3600
|
3700
|
|
dimensions globales ((L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
Le nombre de points de contact est le suivant:
|
|
|
Configuration standard:

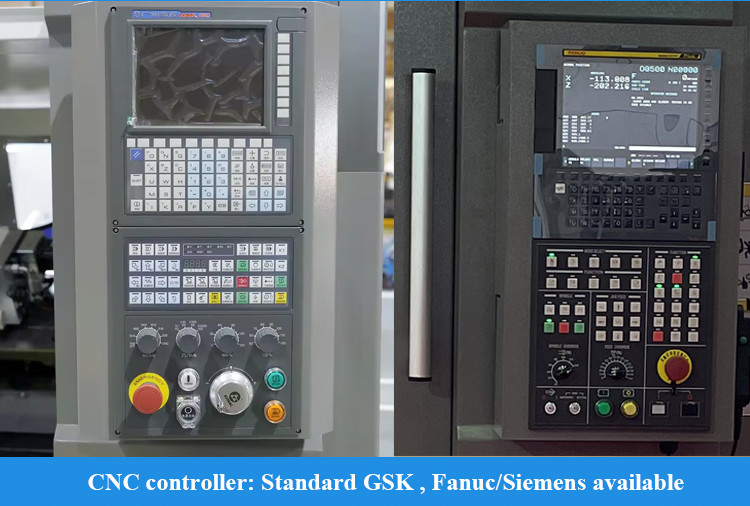

1, contrôleur GSK988TA
2"Solid chuck & cylindre de marque chinoise" 3,8 positions tourelle 4La station hydraulique est une marque chinoise. 5Une boîte à puces. |
Configuration sélective:
1"Le convoyeur latéral
2Le convoyeur arrière. 3Un Chuck spécial. 4"Cylindre spécial" 5Une tourelle spéciale. |
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
