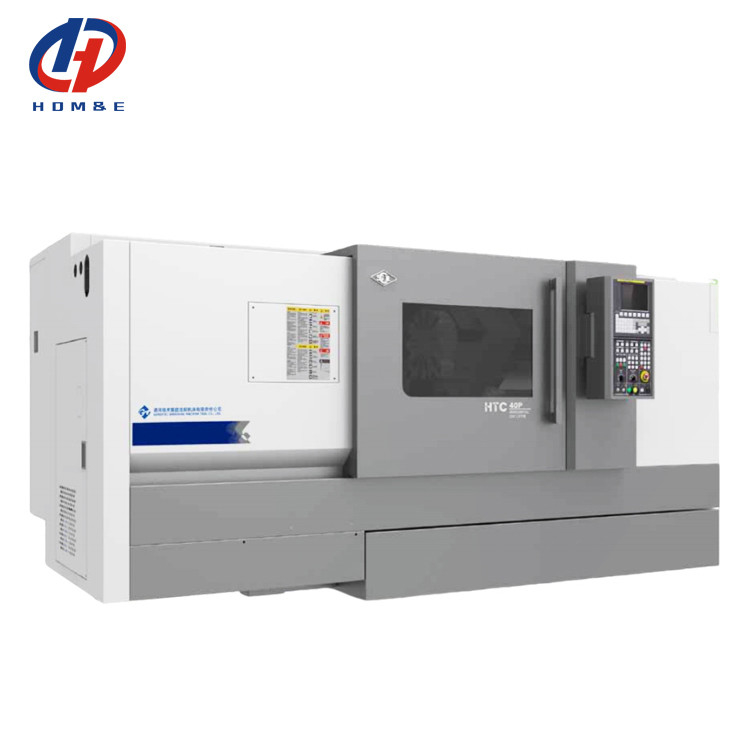

Grand tour CNC HTC40P guide coulissant rail tour Fanuc 12 Station tourelle lit incliné tour CNC
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | Le HTC40P |
|---|---|---|---|
| Mot clé: | Tour oblique de commande numérique par ordinateur de lit | Longueur maximale de virage: | 1500 |
| Diamètre de rotation maximal: | Φ500 | Balancement maximum sur le lit: | Φ600 |
| Maximum de glissement sur glisser: | Φ400 | Velocité maximale de la broche (rpm): | 3500 r.p.m |
| Voyage (axe X): | 270 | Voyage (axe Z) (mm): | 1510 |
| Mettre en évidence |
Traîneau CNC à guidage coulissant,Le tour CNC HTC40P,12 Tourelle de la station tour CNC |
||
Description du produit
Description du produit:
Caractéristiques du produit:
1, Haute rigidité

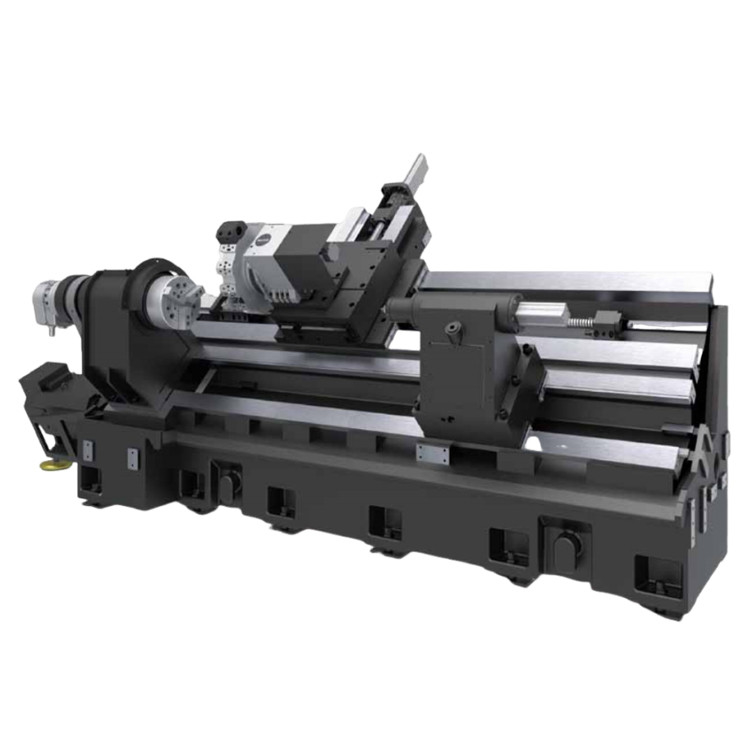

Le rail de guidage de la machine-outil adopte entièrement un rail de guidage à coulissage durci par l'extinction, un rail de guidage à deux arbres ultra-grand et une rampe de guidage à queue, de sorte que la rigidité de la machine-outil est augmentée de 50%.
Application dans le secteur industriel:
1"Cage à billes extérieure, cage à billes intérieure, arbre du rotor, boîtier différentiel,
Paramètres du produit:
|
Les postes
|
Unités
|
Le numéro de téléphone est le numéro d'identification de l'appareil
|
Pour les appareils de surveillance de la sécurité
|
|
Spécification de la longueur
|
mm
|
1000
|
1500
|
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Φ600
|
Φ600
|
|
Longueur maximale de coupe
|
mm
|
1000
|
1500
|
|
Diamètre de coupe maximal
|
mm
|
Φ500
|
Φ500
|
|
Diamètre maximal de balancement au-dessus du glissement transversal
|
mm
|
Φ400
|
Φ400
|
|
Type et code du nez de broche
|
-
|
A2 à 8
|
A2 à 8
|
|
Diamètre de la fente du fuseau
|
mm
|
Φ80
|
Φ80
|
|
Diamètre de passage maximal du barreau
|
mm
|
Φ66
|
Φ66
|
|
Les têtes de bétail
|
|||
|
Plage de vitesse de la broche
|
R/min
|
50 à 3500
|
50 à 3500
|
|
Le couple de sortie maximal de la broche (GSK988TA)
|
Nm
|
302
|
302
|
|
Étapes de vitesse de la broche
|
-
|
Vitesses variables à l'infini
|
Vitesses variables à l'infini
|
|
Puissance de sortie du moteur principal ZJY265A-15AM
|
Le nombre de sièges
|
18.5 (30 minutes)/15 (noté)
|
18.5 (30 minutes)/15 (noté)
|
|
Je suis Chuck.
|
|||
|
Diamètre/type de roue
|
pouces
|
8 pouces
|
8 pouces
|
|
Vitesse de traversée rapide sur l'axe X (rail de guidage roulant)
|
M/min
|
15
|
15
|
|
Vitesse de traverse rapide sur l'axe Z (rail de guidage roulant)
|
M/min
|
15
|
15
|
|
Voyage par axe X
|
mm
|
270
|
270
|
|
Voyage par axe Z
|
mm
|
1010
|
1510
|
|
Voyage en manche de la queue
|
mm
|
100
|
100
|
|
Coupe conique de la manche de la queue
|
le morse
|
4#
|
4#
|
|
Types de poteaux d'outils standard
|
|||
|
Taille des outils
|
|
Position horizontale 12
|
Position horizontale 12
|
|
Outil de tournage cylindrique
|
mm
|
25X25
|
25X25
|
|
Diamètre de la barre d'outil
|
mm
|
Le nombre d'heures de travail est calculé en fonction de la période de travail.
|
Le nombre d'heures de travail est calculé en fonction de la période de travail.
|
|
Si la tête de coupe est capable de sélectionner la coupe facilement
|
-
|
- Oui, oui.
|
- Oui, oui.
|
|
Capacité de charge maximale
|
|||
|
Pièces de travail à disque
|
en kg
|
200
|
200
|
|
Pièces à usiner à l'axe
|
en kg
|
500
|
500
|
|
Poids de la machine
|
en kg
|
5500
|
6000
|
|
Dimension totale (L × W × H)
|
mm
|
Pour les appareils à commande numérique
|
Le coefficient de débit est le même que pour le coefficient de débit
|
|
Remarques: Les paramètres indiqués dans le tableau sont uniquement à titre de référence et veuillez vous référer au produit réel en cas de modification.
|
|||
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993
◆ Fabricant de haute technologie doté de capacités de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)
◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
◆ Notre principe de conception des structures: entretien et installation faciles, faible coût d'entretien, n'affectant pas la production
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
