Lieu d'origine:
Chine
Nom de marque:
HD
Certification:
CE ISO certification
Numéro de modèle:
Le HDMK380
Vidéo
Description du produit:

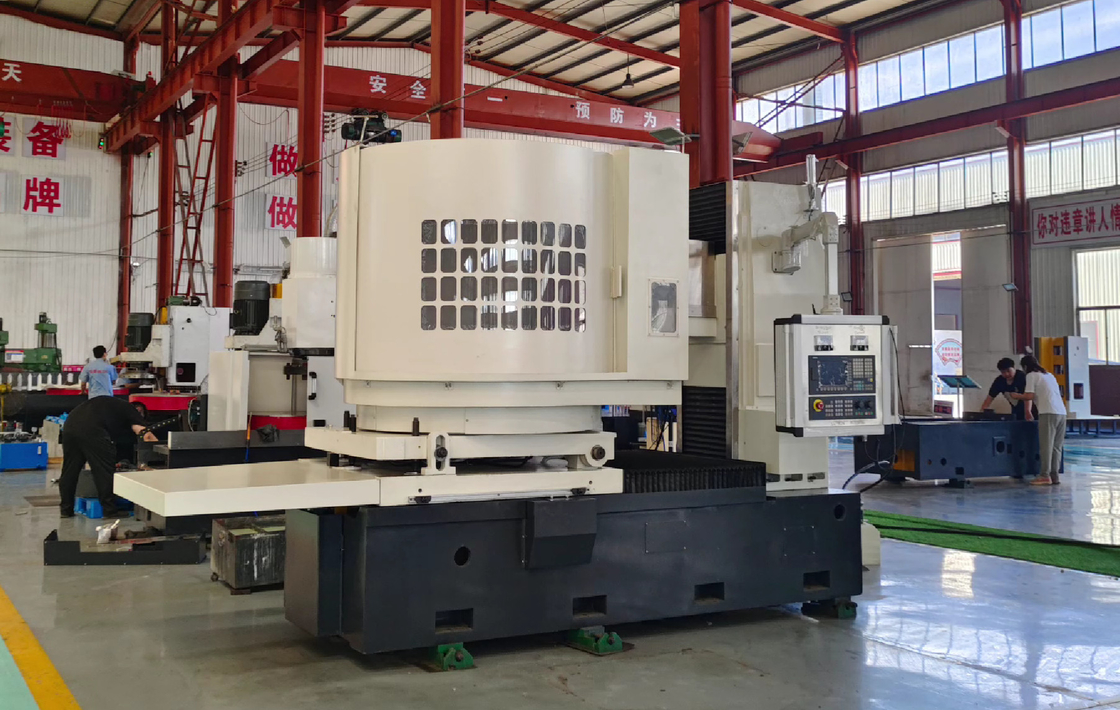

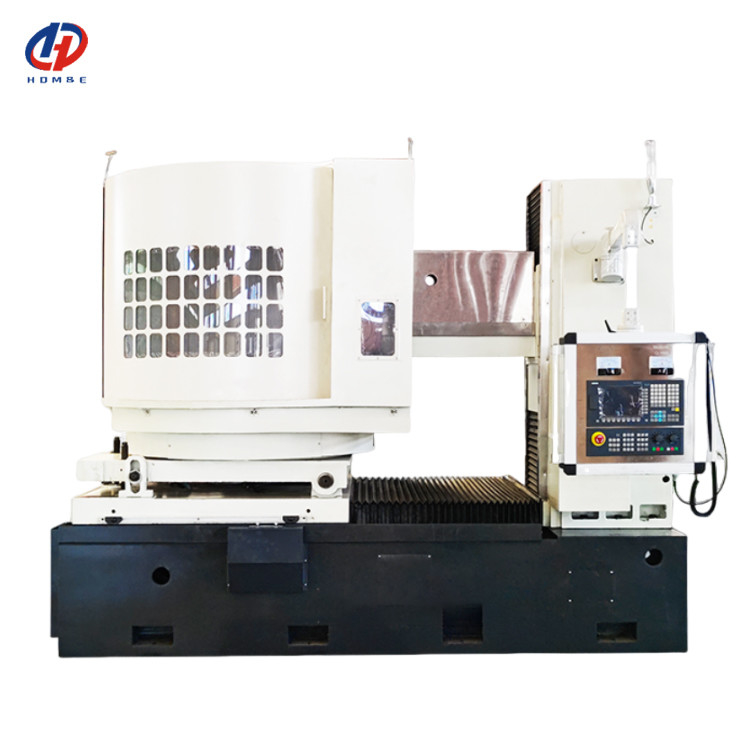

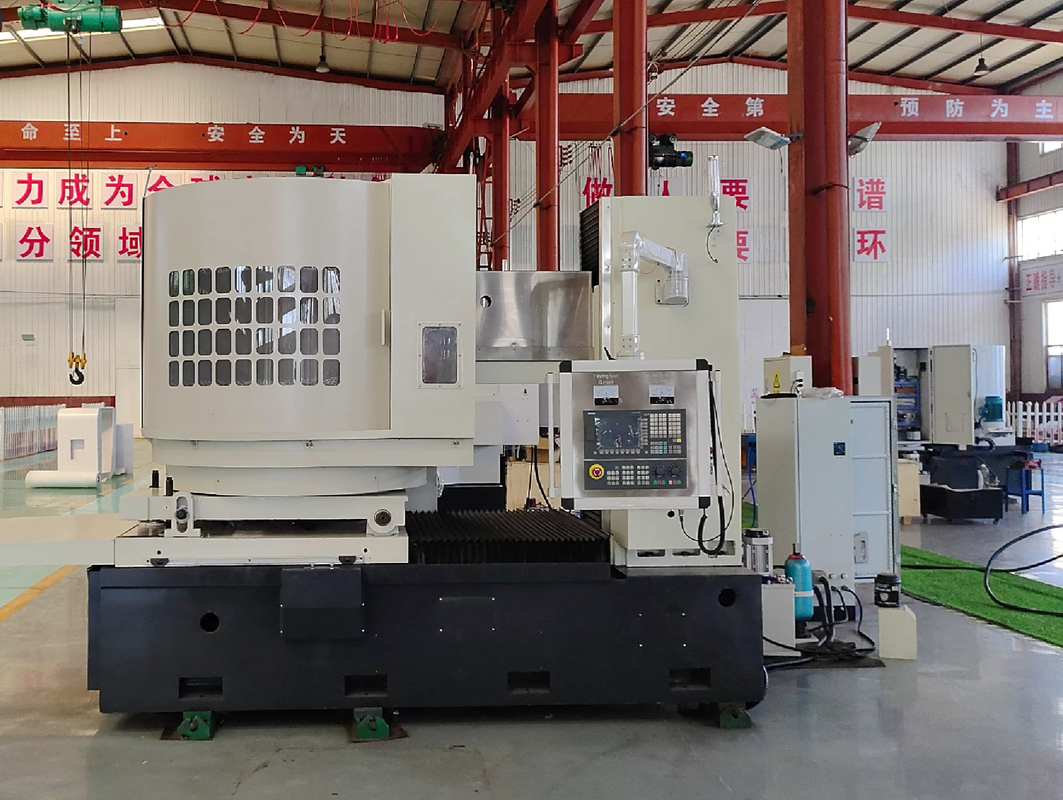

HDMK380 Machine de meulage de surface à table ronde rotative horizontale
La machine de meulage horizontale CNC est une sorte d'équipement de traitement des métaux de haute précision, la broche est placée horizontalement adaptée au traitement de grandes pièces de travail.fonctionnement automatique programmable. Avec les caractéristiques de haute rigidité et de haute précision, il peut compléter le broyage à micron de formes complexes telles que la surface plane et cylindrique.aérospatiale et autres domaines, est un équipement indispensable pour l'industrie manufacturière moderne.
Caractéristiques du produit:
Application: Cette série de produits convient aux lames de scie circulaire, aux pièces automobiles, aux outils de mesure, aux roulements, aux cadres de moules, aux matériaux magnétiques, aux pièces hydrauliques, aux céramiques spéciales,matériaux réfractairesLes processus de broyage doivent être réalisés dans les industries de la fabrication de pompes, de soupapes et d'autres industries.
|
Paramètre
|
Unité
|
Le HDMK340
|
HDMK350
|
Le HDMK380
|
Le HDMK3100
|
Je ne sais pas.
|
|

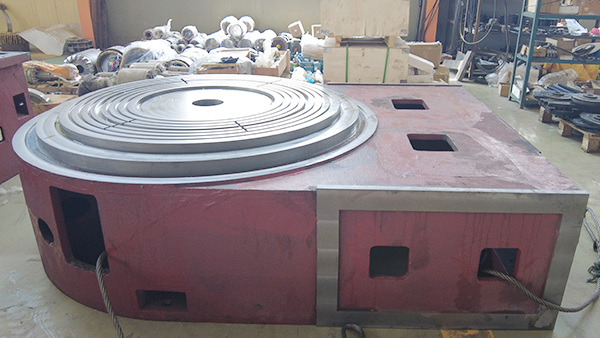

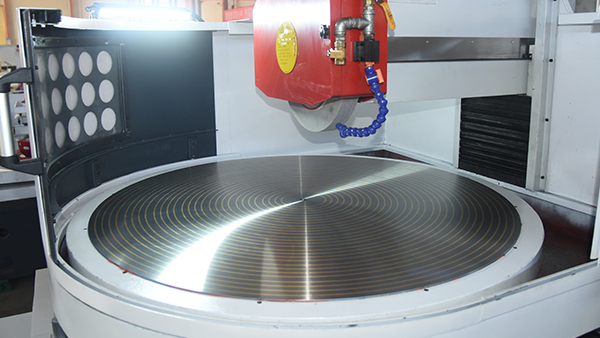

Diamètre de la table de travail
|
mm
|
400
|
500
|
800
|
1000
|
1250
|
|
Taille maximale de la pièce à usiner
(diamètre × hauteur)
|
mm
|
400 × 120
|
500 × 200
|
800 × 320
|
1000 × 320
|
1250 × 320
|
|
Angle d'inclinaison maximal du banc de travail
|
|
±3
|
±3
|
±3
|
± 15
|
± 15
|
|
Vitesse de rotation du banc de travail
|
R/min
|
60 à 120
|
60 à 120
|
12 à 70
|
25 à 45
|
25 à 45
|
|
Unités d'extension de table vitesse de réciprocité verticale
|
M/min
|
1.5 à 3
|
1.5 à 3
|
1.5 à 3
|
0.5 à 11
|
0.5 à 11
|
|
Voyage de l'extension par traction verticale
|
mm
|
340
|
340
|
470
|
570
|
695
|
|

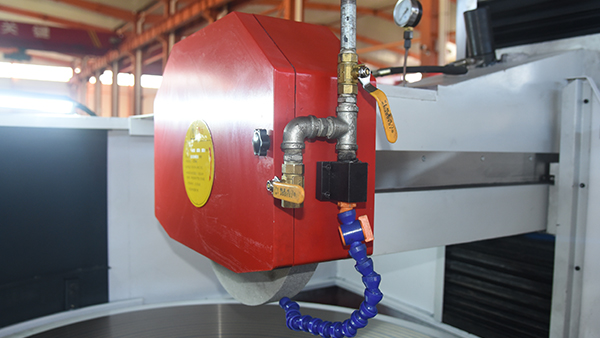

Vitesse de la broche de la tête de meulage
|
R/min
|
1450
|
1450
|
1450
|
1450
|
1450
|
|
Le mouvement vertical maximal de la tête de meulage
|
mm
|
150
|
250
|
350
|
400
|
400
|
|
Vitesse verticale de la tête de meulage vers le haut et vers le bas
|
mm/min
|
300
|
300
|
300
|
300
|
300
|
|
Tête de broyage automatique d'alimentation verticale
|
mm
|
0Je suis désolée.02
|
0Je suis désolée.02
|
0.001-3
|
0Je suis désolée.02
|
0Je suis désolée.02
|
|
Rate électronique d'alimentation manuelle des roues
|
|
Le nombre de points de contact est le suivant:
|
||||
|
Taille des tuiles de sable
(diaphérique extérieur × largeur × diaphérique intérieur)
|
mm
|
300 × 40 × 127
|
400 × 40 × 127
|
450 × 50 × 203
|
450 × 50 × 203
|
450 × 50 × 203
|
|
Puissance totale du moteur
|
kW
|
11
|
12
|
22
|
26
|
26
|
|
Dimensions de la machine-outil
|
mm
|
1965 × 1000 × 1950
|
2350 × 1250 × 1950
|
2900 × 2000 × 2450
|
3090 × 2000 × 2420
|
3090 × 2000 × 2420
|
|
Poids de la machine
|
T
|
3000
|
3900
|
7500
|
11000
|
11500
|
|
Ce formulaire est uniquement à titre de référence. Consultez le responsable des ventes en ligne pour plus de détails
|
||||||
Application dans le secteur industriel:
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
