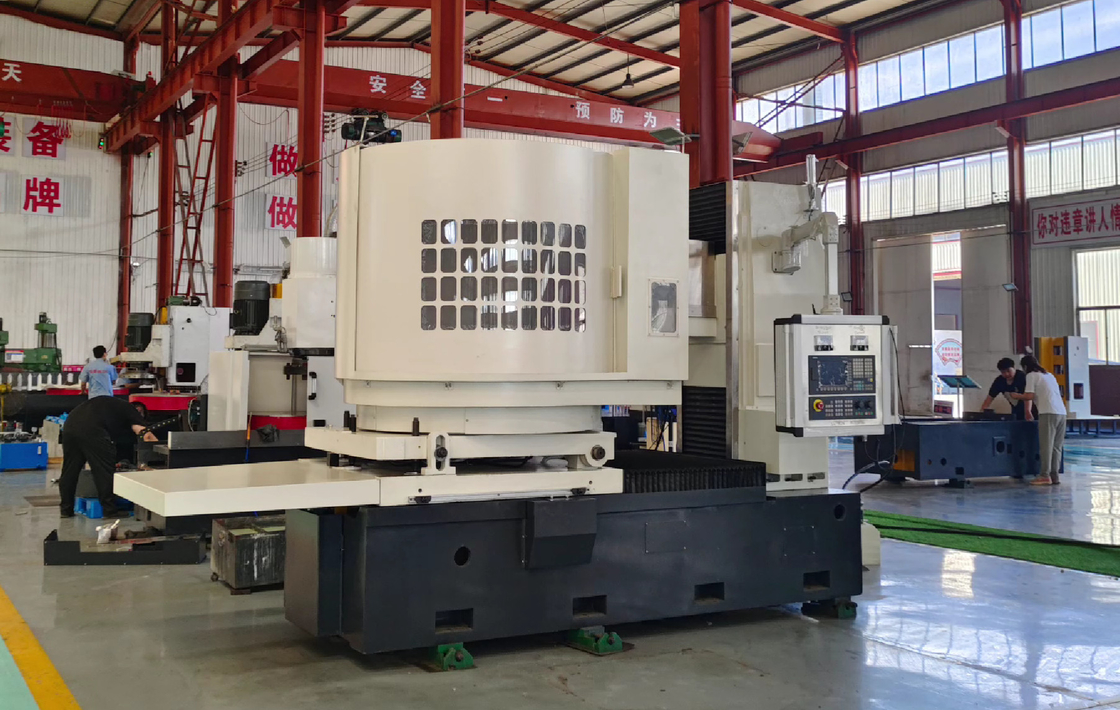

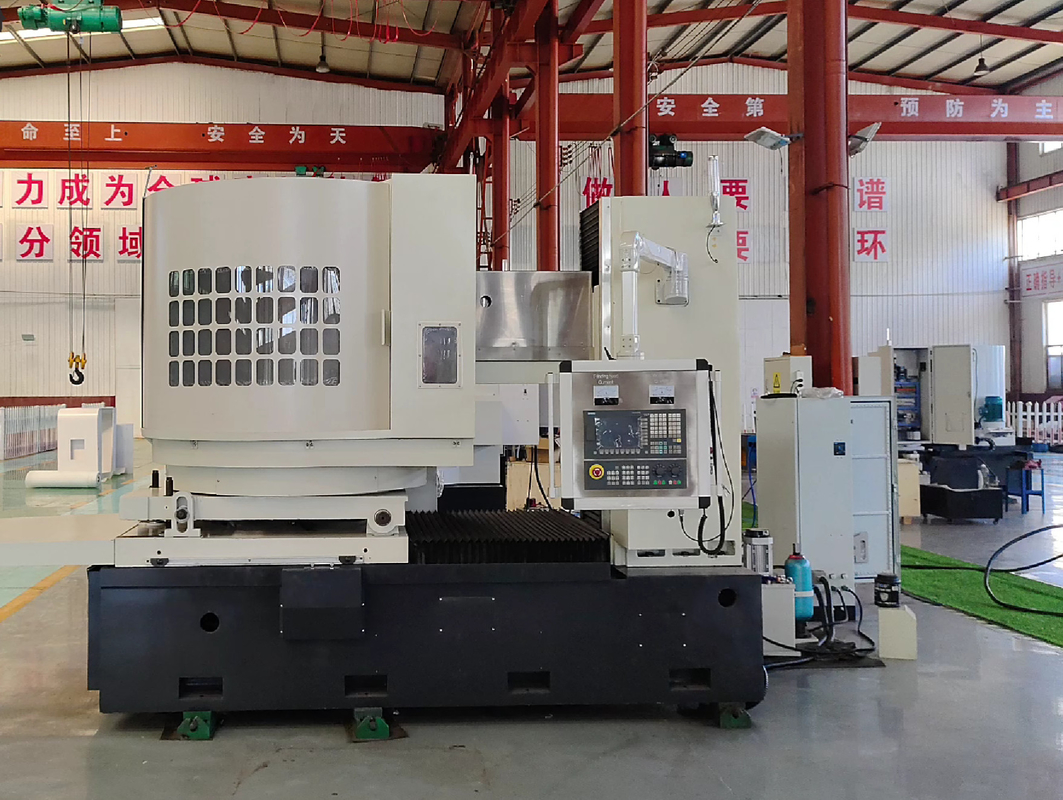

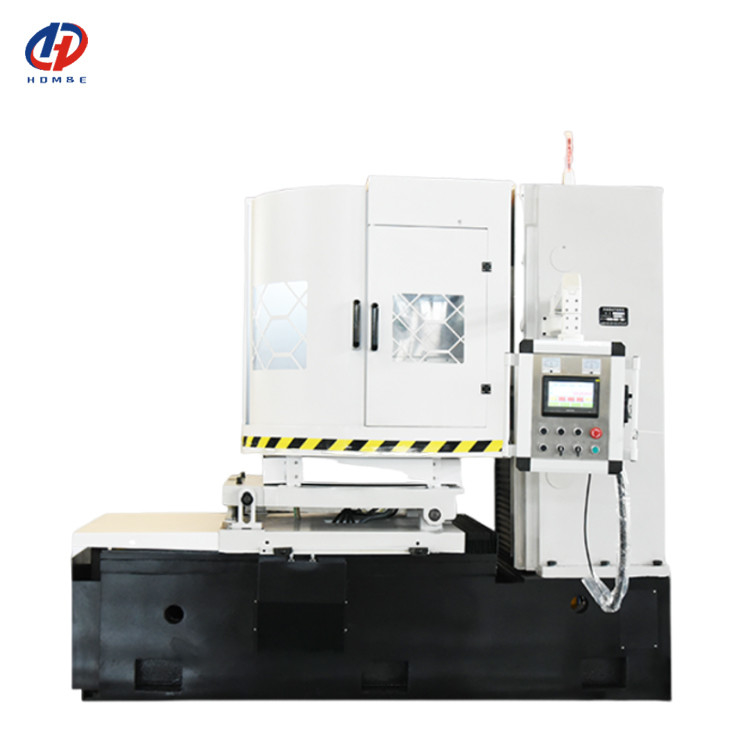

Machine de meulage de surface horizontale avec table ronde rotative HDM380 Machine de meulage à commande PLC

Description du produit:

HDM380 Machine de meulage de surface à table ronde rotative horizontale, l'utilisation de la table sur le lit, la rotation fixe du rail de guidage circulaire, la poutre à double colonne, la plaque de traînée sur la poutre pour effectuer des mouvements longitudinaux,tête de meulage le long du mouvement vertical de la disposition de l'alimentation de la plaque de traction, la structure globale est stable et compacte, haute précision et haute performance fiable, bon procédé de fabrication, facile à utiliser et à utiliser, l'utilisation de broyage périphérique de la meuleuse,Les plans supérieur et inférieur de la pièce peuvent obtenir le parallélisme élevé requis, la précision dimensionnelle et la rugosité de la surface de la pièce.

Caractéristiques du produit:

Application: Cette série de produits convient aux lames de scie circulaire, aux pièces automobiles, aux outils de mesure, aux roulements, aux cadres de moules, aux matériaux magnétiques, aux pièces hydrauliques, aux céramiques spéciales,matériaux réfractairesLes processus de broyage doivent être réalisés dans les industries de la fabrication de pompes, de soupapes et d'autres industries.

Détails du produit:

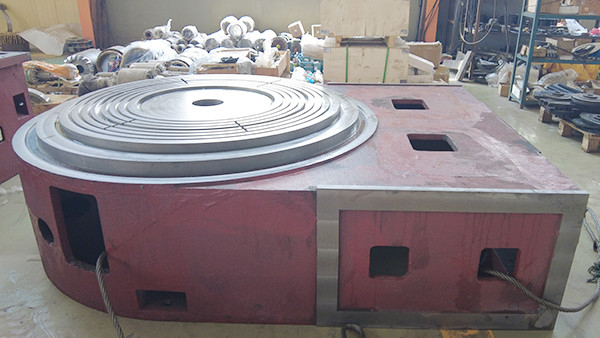

Fer à haute rigidité:La fonte de cette machine est fabriquée en fonte HT300 produite par des entreprises liées,et il est spécialement (réchauffé) et (naturel saisonnier) pour éliminer les contraintes internes et améliorer la structure de haute rigidité.

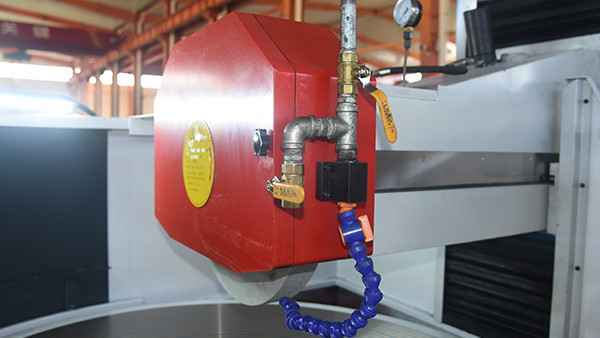

Une haute précision à travers une broche dynamique et statique de type arbre:L'arbre principal adopte une broche de pression dynamique et statique de précision, l'oscillation de l'extrémité du nez est inférieure à 2μ, la lubrification par film d'huile fermée et la hausse de température est faible,la résistance à la poussière est bonne, l'entretien est facile et peut être utilisé pendant une longue période.

Glisse linéaire:La table adopte une conception plate de rail de glissement en V, et la surface de glissement est grattée manuellement par l'ancienne technologie (technologie de grattage),et l'opération de grattage de précision assure un mouvement léger et une stabilité de précision à long terme.

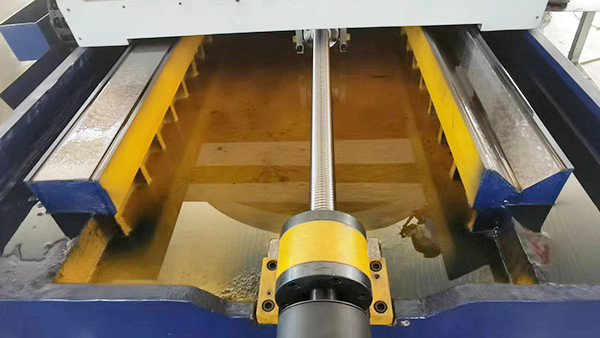

Systèmes de déplacement et de conduite:L'axe X et l'axe Z sont entraînés par une vis à bille de précision de meulage, et les moteurs d'entraînement sont des servo-moteurs, avec un grand espace pour une transmission stable et une régulation de la vitesse,qui est propice à différentes technologies de traitement.

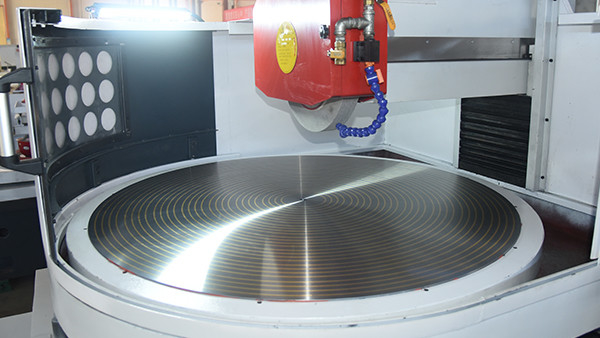

Tableau magnétique:Pour la production propre de l'entreprise, la table magnétique de ma société a près de 20 ans d'expérience en production, grâce à un traitement spécial pour assurer la stabilité magnétique et la précision de la table.

Rotation de la table magnétique:La structure de lubrification hydrostatique est utilisée pour produire une certaine épaisseur de film d'huile pendant la rotation afin d'assurer la stabilité et la rigidité de la rotation.

Paramètres du produit:

Paramètre	Unité	Le HDM340	Le HDM350	Le HDM380	Le HDM3100	Le HDM3125
Diamètre de la table de travail	mm	400	500	800	1000	1250
Taille maximale de la pièce à usiner (diamètre × hauteur)	mm	400 × 120	500 × 200	800 × 320	1000 × 320	1250 × 320
Angle d'inclinaison maximal du banc de travail		±3	±3	±3	± 15	± 15
Vitesse de rotation du banc de travail	R/min	60 à 120	60 à 120	12 à 70	25 à 45	25 à 45
Unités d'extension de table vitesse de réciprocité verticale	M/min	1.5 à 3	1.5 à 3	1.5 à 3	0.5 à 11	0.5 à 11
Voyage de l'extension par traction verticale	mm	340	340	470	570	695
Vitesse de la broche de la tête de meulage	R/min	1450	1450	1450	1450	1450
Le mouvement vertical maximal de la tête de meulage	mm	150	250	350	400	400
Vitesse verticale de la tête de meulage vers le haut et vers le bas	mm/min	300	300	300	300	300
Tête de broyage automatique d'alimentation verticale	mm	0Je suis désolée.02	0Je suis désolée.02	0.001-3	0Je suis désolée.02	0Je suis désolée.02
Rate électronique d'alimentation manuelle des roues		Le nombre de points de contact est le suivant:
Taille des tuiles de sable (diaphérique extérieur × largeur × diaphérique intérieur)	mm	300 × 40 × 127	400 × 40 × 127	450 × 50 × 203	450 × 50 × 203	450 × 50 × 203
Puissance totale du moteur	kW	11	12	22	26	26
Dimensions de la machine-outil	mm	1965 × 1000 × 1950	2350 × 1250 × 1950	2900 × 2000 × 2450	3090 × 2000 × 2420	3090 × 2000 × 2420
Poids de la machine	T	3000	3900	7500	11000	11500
Ce formulaire est uniquement à titre de référence, consultez le responsable des ventes en ligne pour plus de détails
