Lieu d'origine:
Chine
Nom de marque:
SMTCL
Certification:
CE ISO certification
Numéro de modèle:
CW6263B
Description du produit :
Caractéristiques du produit :
Article
|
Unité
|
CW6263B
|
Diamètre de balayage maximum au-dessus du banc
|
mm
|
Φ630
|
Diamètre de balayage maximum au-dessus du chariot
|
mm
|
Φ350
|
Longueur maximale de la pièce
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
Diamètre de balayage maximum et largeur effective dans l'espace
|
mm
|
Φ800/300
|
Diamètre de l'alésage de la broche et type de tête de broche
|
|
Φ104/D11
|
Cône du nez de broche et du centre
|
|
120, 1:20. Morse 5#
|
Étapes et plage de vitesses de broche
|
tr/min
|
18 vitesses 7.5-1000
|
Étapes et plage d'avances longitudinales
|
mm/tr
|
64 avances 0.05-24.3
|
Plage 1:1
|
mm/tr
|
0.1-1.52
|
Plage 16:1
|
mm/tr
|
1.6-24.3
|
Plage d'avance fine avec engrenages de changement
|
mm/tr
|
0.05-0.912
|
Rapport de l'avance transversale à l'avance longitudinale
|
|
1/2
|
Translation rapide du chariot
|
mm/min
|
4000
|
Pas de la vis mère
|
|
12 (métrique):1/2'' (système en pouces)
|
Nombre, plage de métrique
|
mm
|
50 types 1-240
|
Nombre de filets, plage de filetage Whitworth
|
t.p.i
|
26 types 14-1
|
Nombre, plage de module
|
mm
|
53 types 0.5-120
|
Nombre de filets, plage de filetage de pas diamétral
|
DP
|
24 types 28-1
|
Course transversale maximale du chariot inférieur
|
mm
|
420
|
Course maximale du chariot supérieur
|
mm
|
200
|
Course du fourreau de contre-pointe
|
mm
|
250
|
Cône du fourreau de contre-pointe
|
|
Morse 5#
|
Largeur du guidage du banc et dureté de la trempe
|
mm
|
550 RC52
|
Puissance du moteur principal
|
KW
|
11
|
Puissance du moteur rapide
|
KW
|
1.1
|
Puissance du moteur de la pompe de liquide de refroidissement
|
W
|
120
|
Poids net
|
kg
|
3600
|
Dimension hors tout
|
mm
|
3160x 1380x 1450
|
Charge maximale de la pièce
|
T
|
2.5 (configuration standard)
|
Configuration standard :

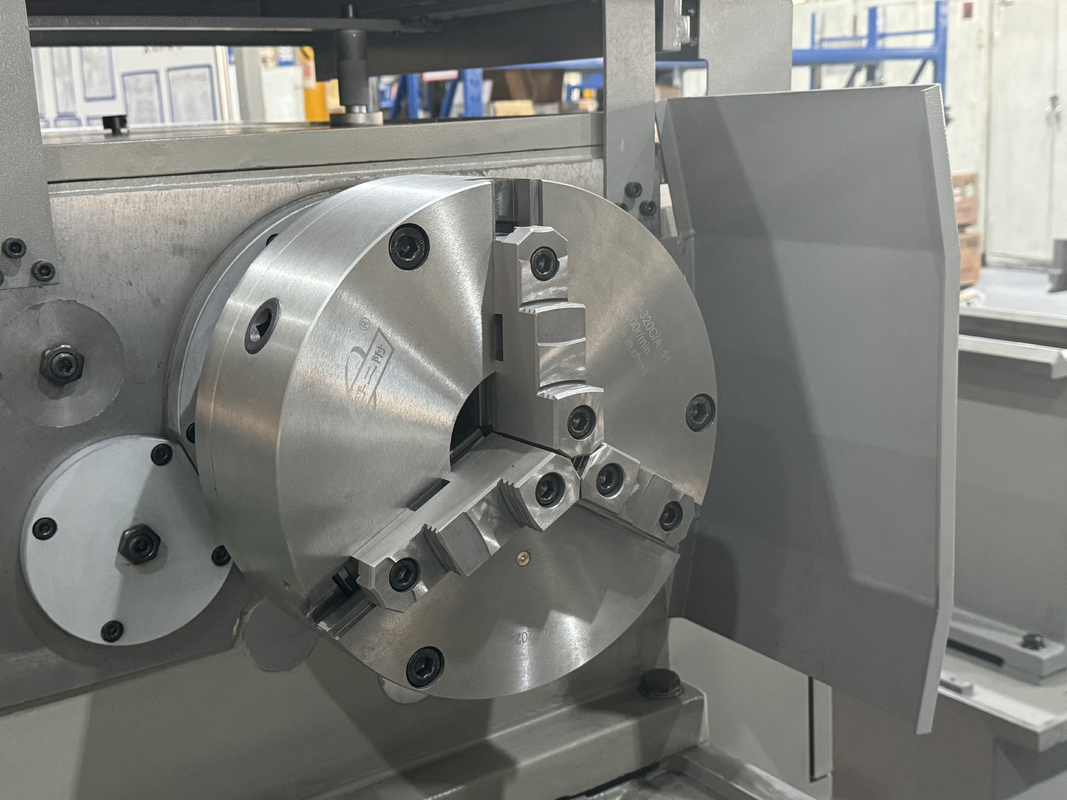

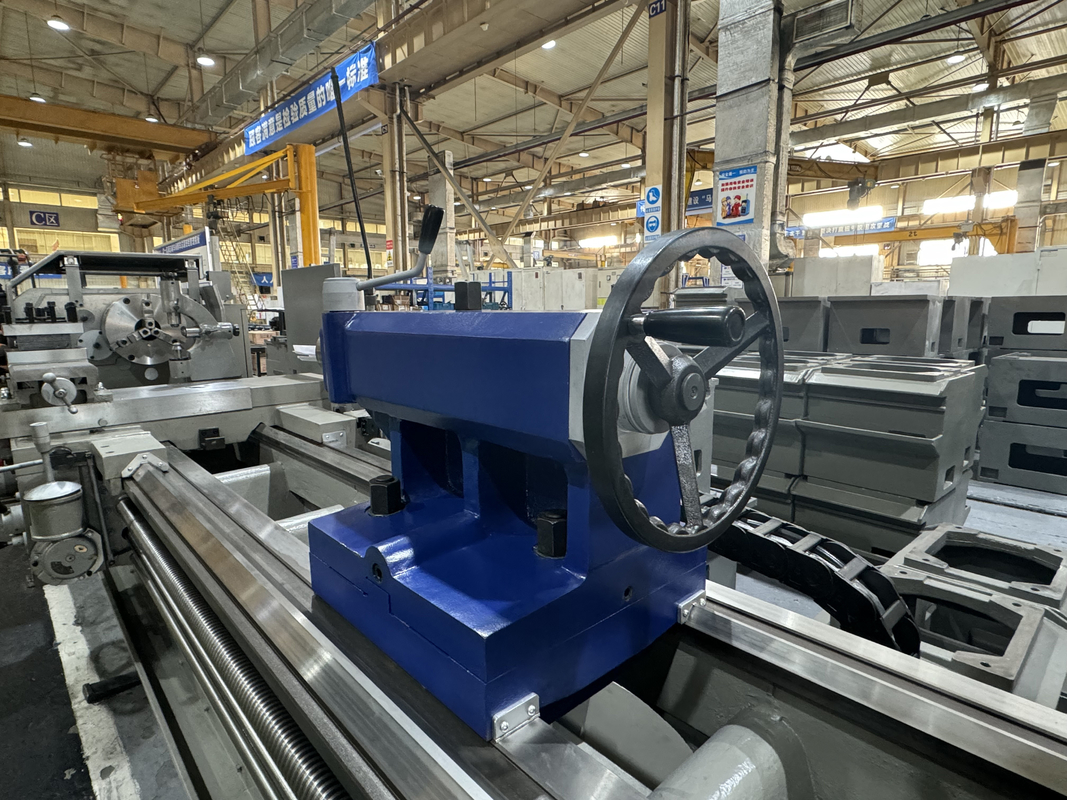

1. Mandrin à 3 mors K11315C/D11 2. Alésage de broche Φ104 3. Poupée mobile centrale 4. Type de tête de broche D11 |
Configuration sélective :

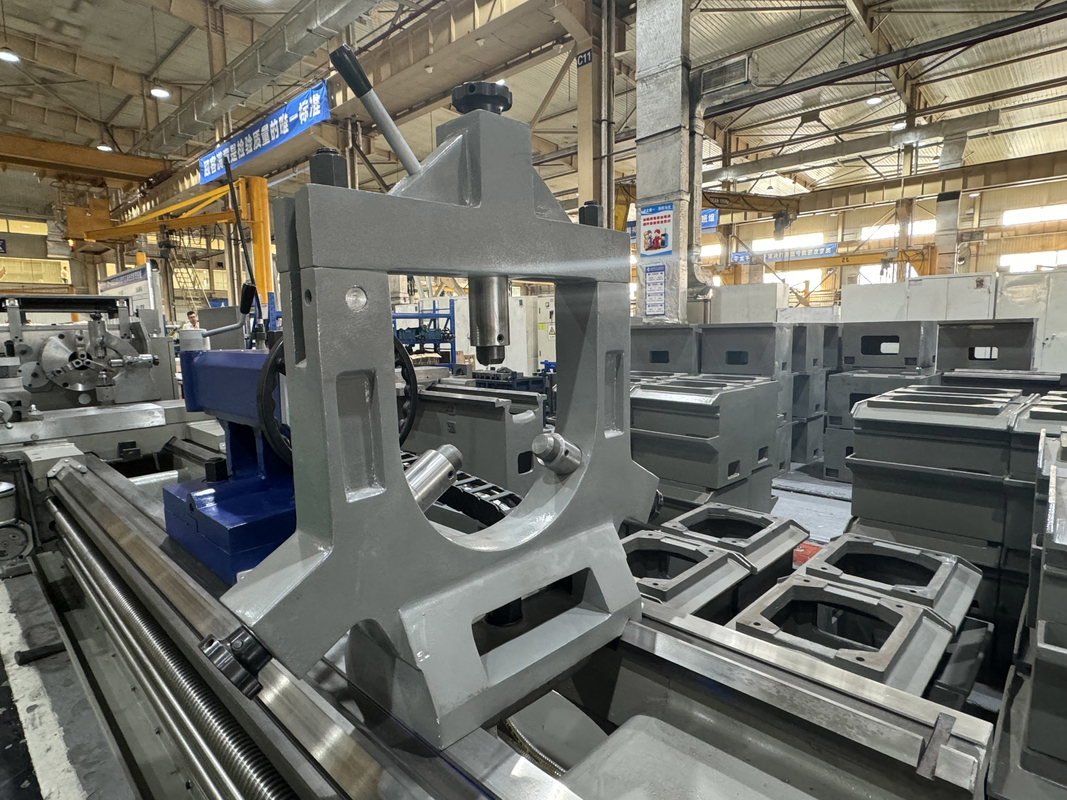

1. Lunette fixe Φ20-Φ170 2. Lunette fixe Φ160-Φ350 3. Mandrin à 3 mors de Φ400 mm 4. Mandrin à 3 mors de Φ500 mm 5. Mandrin à 4 mors de Φ400 mm 6. Mandrin à 4 mors de Φ500 mm 7. Contre-pointes rotatives Morse NO.5 |
NOTRE service :
Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée
