Lieu d'origine:
Chine
Nom de marque:
SMTCL
Certification:
CE ISO certification
Numéro de modèle:
Le numéro de série CW6180B
Vidéo
Vidéo
Vidéo
Description du produit:
Caractéristiques du produit:
|
Nom de l'article
|
Unité
|

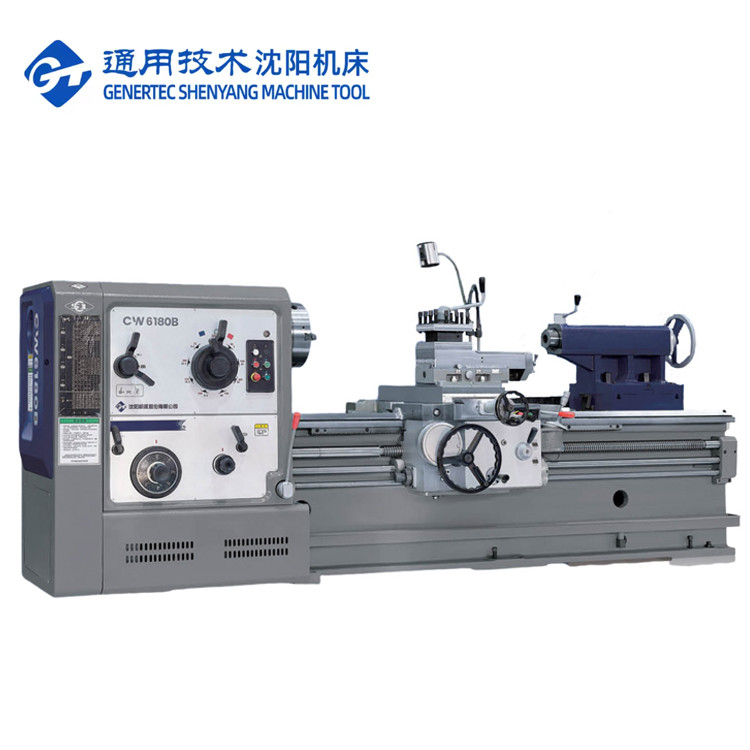

Le numéro de série CW6180B
|
|
Le diamètre de l' oscillateur sur le lit
|
mm
|
Φ800
|
|
Max. Diamètre de balancement sur la tourelle
|
mm
|
Φ480
|
|
Max.Longueur de la pièce
|
mm
|
1000,3000,4000,5000.6000,8000
|
|
Diamètre maximal de l'oscillateur et largeur effective de l'écart
|
mm
|
Φ1000/310
|
|
Le diamètre de la fente de fente et le type de tête de fente
|
|
Φ104/D11
|
|
Taper du nez et du centre de la broche
|
|
120, 1:20Morse 5 #
|
|
Étapes et plage de vitesses de la broche
|
R/min
|
18 vitesses 5,4 à 720
|
|
Étapes et gamme d'aliments longitudinaux
|
mm/r
|
64 est à 0.06-24.3
|
|
Portée 1:1
|
mm/r
|
0.1-1.52
|
|
Portée 16:1
|
mm/r
|
1.6 à 24.3
|
|
Variété d'aliments fins avec engrenages de changement
|
mm/r
|
0.05 à 0.912
|
|
Ratio entre l'alimentation croisée et l'alimentation longitudinale
|
|
- Un demi
|
|
Traversée rapide de la selle
|
mm/min
|
4000
|
|
Poids de la vis en plomb
|
|
12 (métrique):1/2' (système de pouces)
|
|
Nombre, gamme de métrique
|
mm
|
50 espèces 1-240
|
|
Numéro de fil, gamme de fil de Whitworth
|
T.p.i.
|
26 espèces 14-1
|
|
Numéro, gamme de modules
|
mm
|
53 espèces 0,5-120
|
|
Numéro de fil, plage de fil de trame de diamètre
|
DP
|
24 espèces 28-1
|
|
Max. déplacement transversal de la glissière inférieure
|
mm
|
500
|
|
Max.Voyage de la glissière supérieure
|
mm
|
200
|
|
Voyage de la plume de queue
|
mm
|
250
|
|
Plumes de fourrure
|
|
Morse 5 #
|
|
Largeur du lit de guidage et dureté de l'extinction
|
mm
|
550 RC52
|
|
Puissance du moteur principal
|
KW
|
Jéhovah nous protège, 15/11
|
|
Puissance du moteur rapide
|
KW
|
1.1
|
|
Puissance du moteur de la pompe à liquide de refroidissement
|
W
|
180
|
|
Poids net
|
en kg
|
4900
|
|
Dimension globale
|
mm
|
3660 x 1450 x 1630
|
|
Max. Charge de la pièce à usiner
|
T
|
2.5 (configuration standard)
|
|
Configuration standard: 1Moteur principal: YE3-160M-4 11 kW 5.Le roulement de l'arbre principal:
(1)NN3032K/P5 160X240X60
(2)NN3026K/P5 130X200X52(3) 6028 140X210X33 |
Configuration sélective:
1. repos constant Φ40-Φ350
2. Suivez le repos Φ50-Φ220 3.Φ400mm à trois mâchoires 4.Φ500mm à trois mâchoires 5.Φ400 mm à 4 mâchoires 6.Φ500 mm à 4 mâchoires 7.Φ630 mm à 4 mâchoires 8Centres en direct Morse N°.5 9.Φ650 mm plaque de face |
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
