Lieu d'origine:
Chine
Nom de marque:
SMTCL
Certification:
CE ISO certification
Numéro de modèle:
CW6163B
Vidéo
Vidéo
Vidéo
Description du produit:
Caractéristiques du produit:
|
Nom de l'article
|
Unité
|
Le numéro de série CW6163B
|
|
Le diamètre de l' oscillateur sur le lit
|
mm
|
Φ630
|
|
Max. Diamètre de balancement sur la tourelle
|
mm
|
Φ350
|
|
Max.Longueur de la pièce
|
mm
|
1000,1500.2000,3000
4000,5000.6000,7000 |
|
Diamètre maximal de l'oscillateur et largeur effective de l'écart
|
mm
|
Φ800/300
|
|
Le diamètre de la fente de fente et le type de tête de fente
|
|
Φ104/D11
|
|
Taper du nez et du centre de la broche
|
|
120, 1:20Morse 5 #
|
|
Étapes et plage de vitesses de la broche
|
R/min
|
18 vitesses 7,5-1000
|
|
Étapes et gamme d'aliments longitudinaux
|
mm/r
|
64 est à 0.05-24.3
|
|
Portée 1:1
|
mm/r
|
0.1-1.52
|
|
Portée 16:1
|
mm/r
|
1.6 à 24.3
|
|
Variété d'aliments fins avec engrenages de changement
|
mm/r
|
0.05 à 0.912
|
|
Ratio entre l'alimentation croisée et l'alimentation longitudinale
|
|
- Un demi
|
|
Traversée rapide de la selle
|
mm/min
|
4000
|
|
Poids de la vis en plomb
|
|
12 (métrique):1/2' (système de pouces)
|
|
Nombre, gamme de métrique
|
mm
|
50 espèces 1-240
|
|
Numéro de fil, gamme de fil de Whitworth
|
T.p.i.
|
26 espèces 14-1
|
|
Numéro, gamme de modules
|
mm
|
53 espèces 0,5-120
|
|
Numéro de fil, plage de fil de trame de diamètre
|
DP
|
24 espèces 28-1
|
|
Max. déplacement transversal de la glissière inférieure
|
mm
|
420
|
|
Max.Voyage de la glissière supérieure
|
mm
|
200
|
|

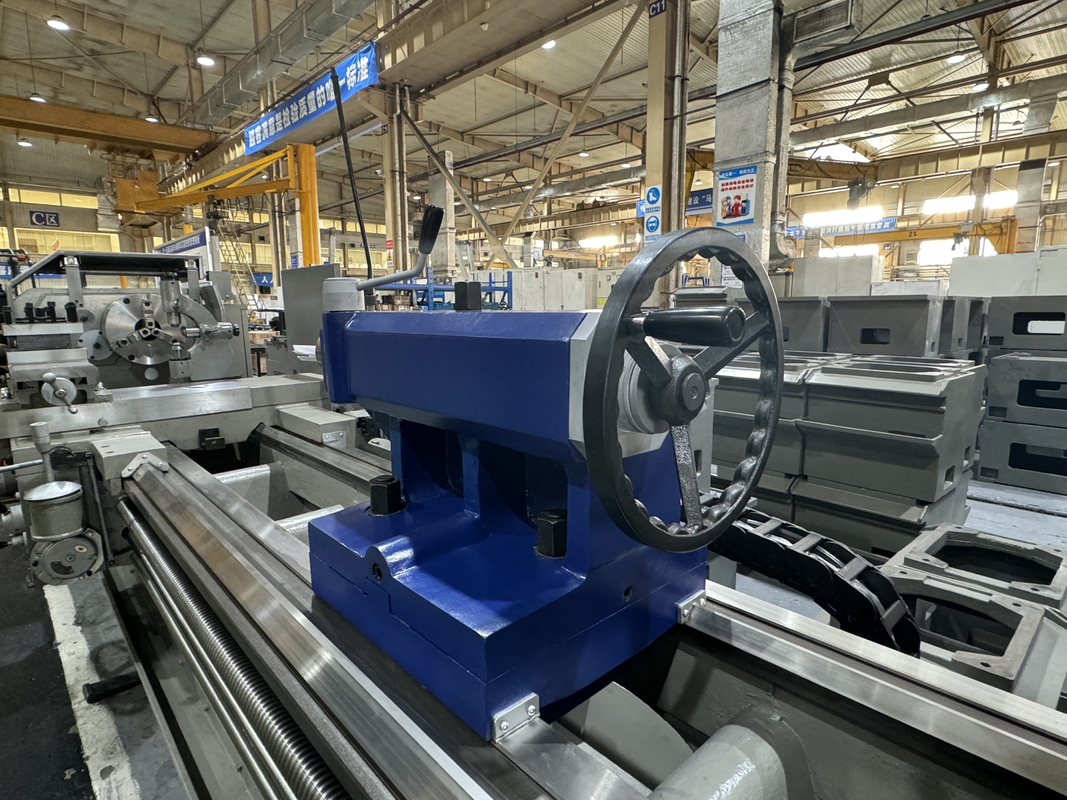

Voyage de la plume de queue
|
mm
|
250
|
|
Plumes de fourrure
|
|
Morse 5 #
|
|
Largeur du lit de guidage et dureté de l'extinction
|
mm
|
550 RC52
|
|
Puissance du moteur principal
|
KW
|
11
|
|
Puissance du moteur rapide
|
KW
|
1.1
|
|
Puissance du moteur de la pompe à liquide de refroidissement
|
W
|
120
|
|
Poids net
|
en kg
|
3600
|
|
Dimension globale
|
mm
|
3160 x 1380 x 1450
|
|
Max. Charge de la pièce à usiner
|
T
|
2.5 (configuration standard)
|
|
Configuration standard:

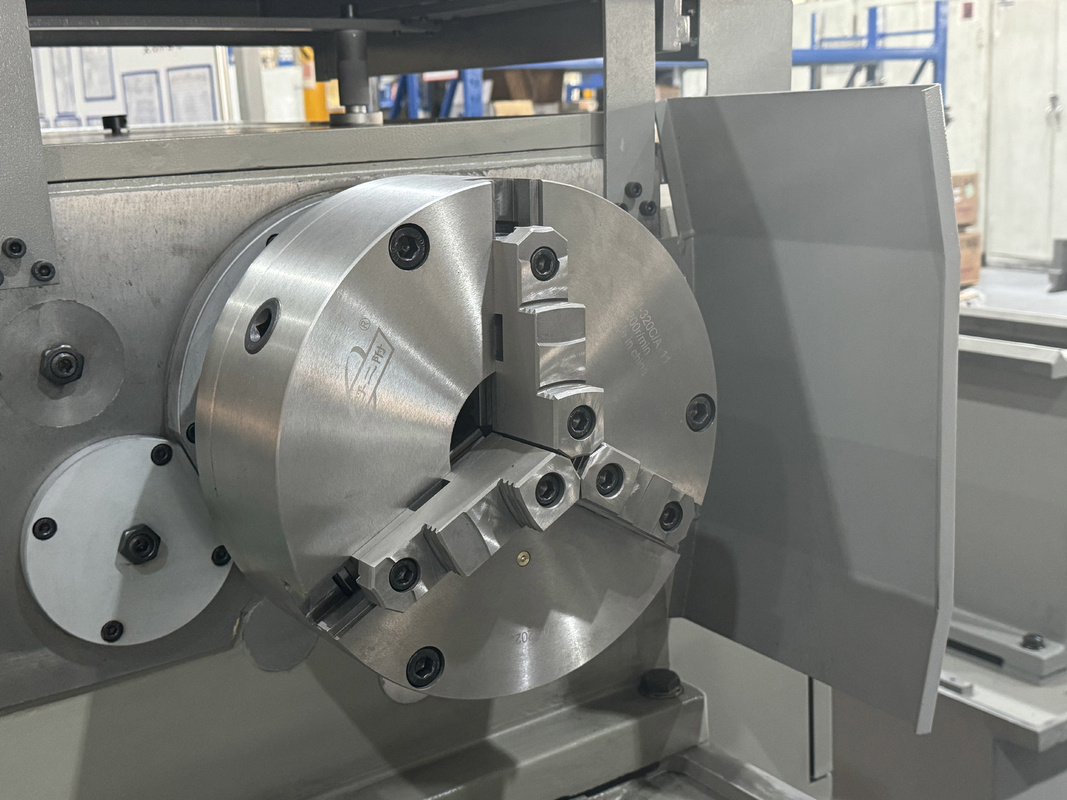

1.3 à mâchoire K11315C/D11 2.Porte à broche Φ104 3- Une plume au centre. 4.D11 type de tête de broche |
Configuration sélective:

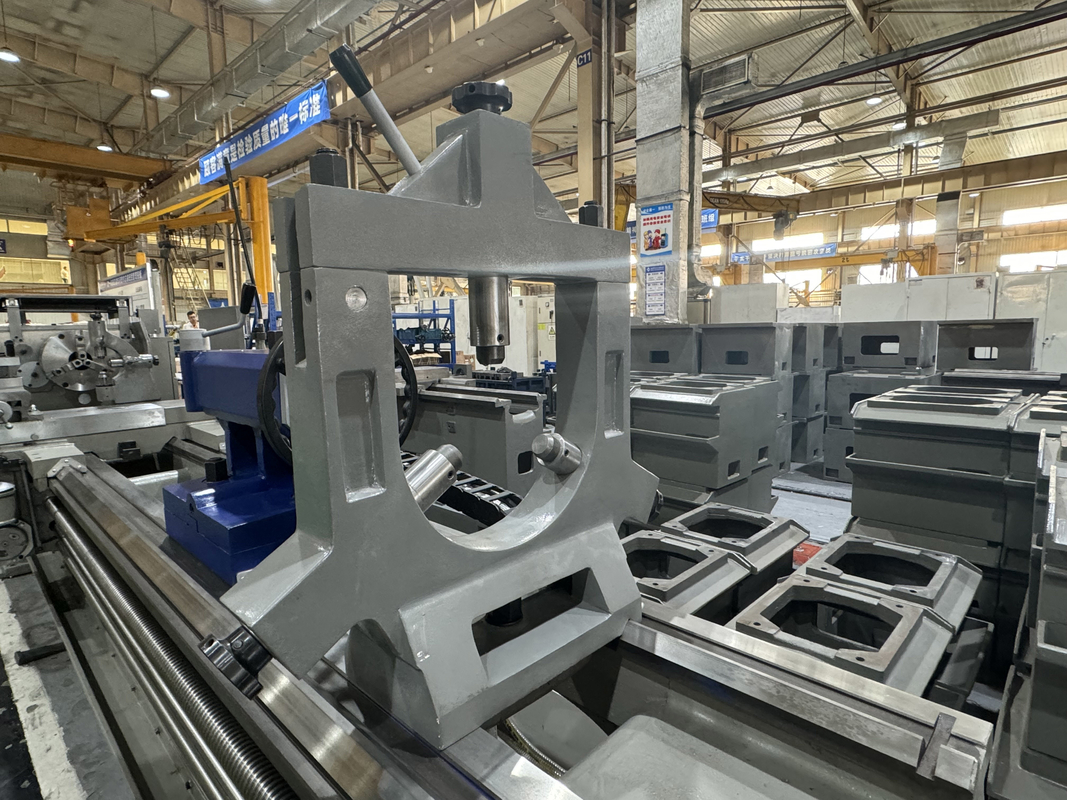

1. repos constant Φ20-Φ170 2. repos constant Φ160-Φ350 3.Φ400mm à trois mâchoires 4.Φ500mm à trois mâchoires 5.Φ400 mm à 4 mâchoires 6.Φ500 mm à 4 mâchoires 7Centres en direct Morse N°.5 |
