Lieu d'origine:
Chine
Nom de marque:
SMTCL
Certification:
CE ISO
Numéro de modèle:

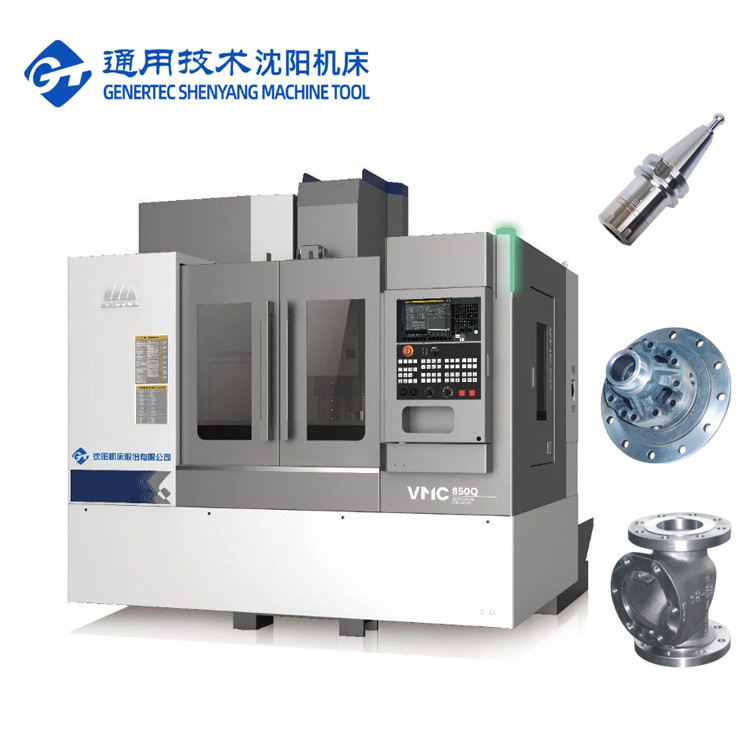

VMC850Q
Vidéo
Vidéo
Description du produit:
"Le centre d'usinage est une machine-outil polyvalente qui peut effectuer une variété d'opérations d'usinage, telles que le fraisage, le forage, le forage, le tapping, etc.Le centre d'usinage est généralement composé de corps de machine-outil, système CNC, bibliothèque d'outils, bureau et outil.
The machining center adopts numerical control technology to control the movement trajectory and working parameters of the machine tool through pre-programming to realize the precision machining of the workpiece. Il peut changer automatiquement l'outil selon les exigences de traitement, serrer automatiquement la pièce, régler automatiquement la position de l'outil et de la pièce, etc.,pour réaliser un traitement continu et une production automatique.
Le centre d'usinage présente les caractéristiques d'une haute précision, d'une efficacité élevée et d'une automatisation élevée, et convient à une forme complexe, à un usinage multi-faces et à un traitement de pièce à usiner de haute précision.Il est largement utilisé dans l'aérospatiale, l'automobile, l'électronique, la fabrication de moules et d'autres domaines, devenant l'un des équipements indispensables dans la fabrication moderne".
1, Conception de haute rigidité et de haute stabilité
* Lit de coulée intégrale à haute résistance
* Guide à rouleaux de classe P à trois axes
* Colonne à longue portée d'os de hareng
Paramètres du produit:
|
Nom de l'article
|
Unité
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacité
|
Voyage par axe X
|
mm
|
850
|
1000
|
1100
|
|
Voyage par axe Y
|
mm
|
500
|
500
|
620
|
|
|
Voyage par axe Z
|
mm
|
540
|
540
|
600
|
|
|
Nose de broche à la surface de la table
|
mm
|
120 à 660
|
120 à 660
|
120 à 720
|
|
|
Nose de broche à surface de colonne
|
mm
|
640
|
640
|
743
|
|
|
Tableau de travail
|
Taille de la table (L×W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Charge maximale sur la table
|
en kg
|
600
|
600
|
1000
|
|
|
Taille de la fente en T
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Le moulin à rouleaux
|
Vitesse du fuseau
|
Rpm
|
10000
|
10000
|
10000
|
|
Le point de démarrage de l'axe
|
mm
|
7/24 conique
|
7/24 conique
|
7/24 conique
|
|
|
NT1 société civile
|
NT1 société civile
|
NT1 société civile
|
|||
|
Moteur à broche
|
kW
|
7.5 / 11
|
7.5 / 11
|
Jéhovah nous protège, 15/11
|
|
|
Le couple de sortie maximal
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95. Je suis désolé.5
|
|
|
Type d'entraînement à broche
|
|
Ceinture dentaire synchrone
|
|||
|
Outils
|
Modèle de porte-outils
|
|
NT1
|
||
|
Modèle de broche à tirer
|
|
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
|
|||
|
Taux de fourrage
|
Traversée rapide X,Y,Z
|
M/min
|
Le montant de l'aide
|
||
|
Pour les trois axes, la puissance motrice ((X/Y/Z)
|
Le nombre de sièges
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Le couple moteur des trois axes ((X/Y/Z)
|
Nom
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Taux d'alimentation maximal de coupe
|
mm/min
|
1 à 2000
|
|||
|
A.T.C.
|
Le type
|
pc
|
ATC équipé d'un bras robotisé
|
||
|
Le mode
|
|
Sélection de l'outil le plus proche dans les deux sens
|
|||
|
Capacité
|
Pcs
|
24
|
|||
|
Longueur maximale de l'outil
|
mm
|
300
|
|||
|
Poids maximal de l'outil
|
en kg
|
7
|
|||
|
Max. trop de disque.
|
mm
|
80
|
|||
|
Max. trop de disque. - À côté.
|
mm
|
150
|
|||
|
Temps de changement d'outil (T-T)
|
seconde
|
2.5
|
|||
|
La hauteur entre la table et le sol
|
mm
|
900
|
900
|
950
|
|
|
Autres
|
Dimensions globales
(L × WxH)
|
mm
|
2400 × 2975 × 2840
(à l'exclusion du convoyeur à copeaux)
|
2700 × 2975 × 2840
(à l'exclusion du convoyeur à copeaux)
|
2940 × 3450 × 3050
(à l'exclusion du convoyeur à copeaux)
|
|
Poids net de la machine
|
en kg
|
5100
|
5400
|
6200
|
|
|
Besoin total de puissance
|
KVA
|
18
|
18
|
25
|
|
|
Configuration standard:

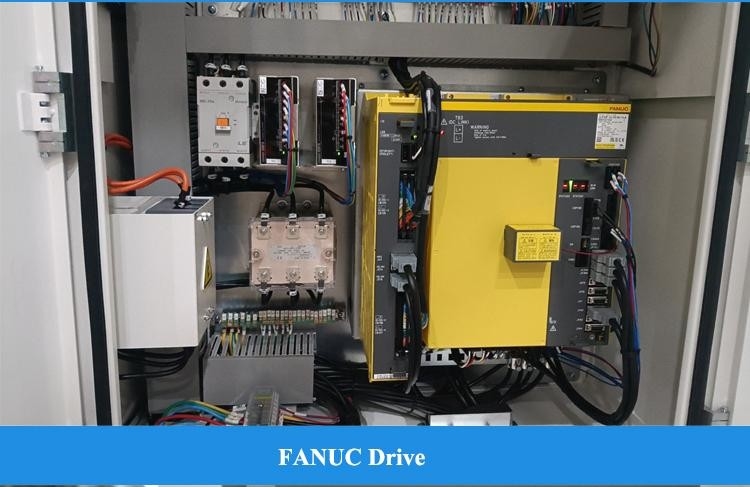

1. Système de commande FANUC OI-MF TYPE (5)
2- 10000 tours par minute, ceinture connectée. 3. 24 chargeur d'outil du manipulateur de disque 4. réservoir d'eau + jet de chasse d'eau 5Pistolet à air propre, feu de travail, feu d'avertissement |
Configuration sélective:
1. système Fanuc Oi-MF TAPE
2. système Fanuc Oi-MF TAPE 3Système CNC Siemens 828D 4. connexion directe 12000 tours par minute fuseau mécanique 5. 16000 tours par minute, 24000 broches motorisées 6. Plateau tournant de 4e axe 7. refroidissement à l'intérieur de 2MPa, 3MPa, 5MPa, 7MPa 8Séparateur huile-eau 9. élimineur de puces de chaîne 10Une arme à eau propre. 11- inspection des outils et des pièces 12Porte automatique. 13Fermeture de porte de sécurité 14.Armoire électrique et climatisation |
||||
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
