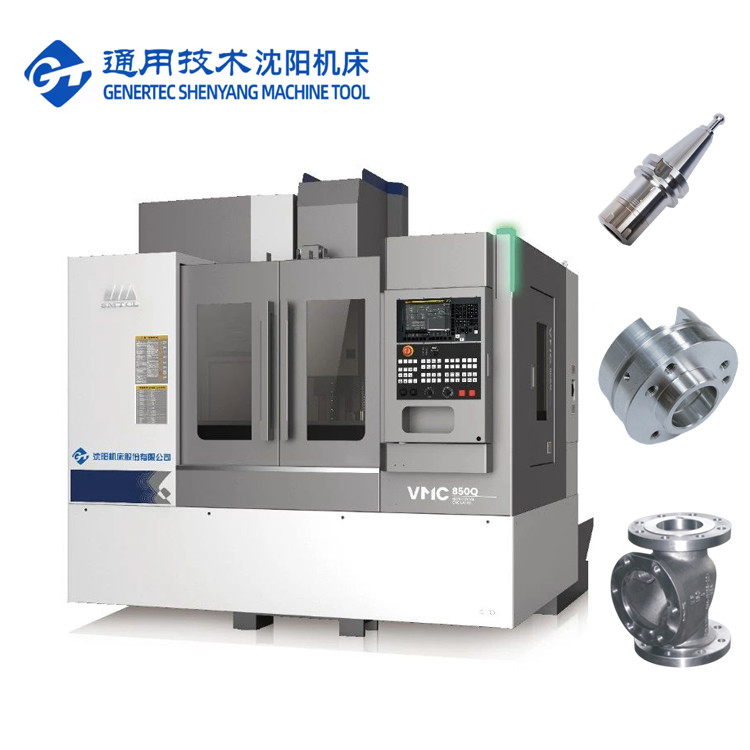

Machine de fraisage CNC à 4 axes SMTCL VMC1000Q Centre d'usinage vertical de traitement d'alliage d'aluminium de haute précision
Détails du produit
| Marque: | Le code de l'entreprise | Taper: | VMC850Q VMC1000Q VMC1100Q Pour le calcul de la valeur de la valeur de la valeur de la valeur de la v |
|---|---|---|---|
| Nom du produit: | Centre d'usinage vertical | Taille de la table (L×W): | 1200 × 500 |
| Charge maximale sur la table: | 600 kg | Voyage de l'axe x: | 1000 mm |
| Voyage de l'axe: | 500 mm | Voyage de l'axe z: | 540 mm |
| A.T.C.: | 24 contrôle aérien avec bras robotisé | ||
| Mettre en évidence |
Machine de fraisage CNC à l'alliage d'aluminium,Machines de fraisage CNC de haute précision,Machines de fraisage à commande numérique à cinq axes |
||
Description du produit
Description du produit:
Centre d'usinage vertical VMC1100Q, via des logiciels de conception et d'analyse professionnels pour l'analyse et l'optimisation scientifiques et raisonnables, ainsi que la technologie de fabrication et de test avancée pour la vérification et l'amélioration, avec de bonnes performances de coupe.
La machine-outil convient aux machines générales, à l'automobile et à d'autres industries, peut répondre aux besoins de diverses pièces de traitement de forage et de fraisage, pour offrir aux clients la meilleure expérience de traitement.
1, rigidité élevée et conception de stabilité élevée
* Lit de coulée intégrale à haute résistance

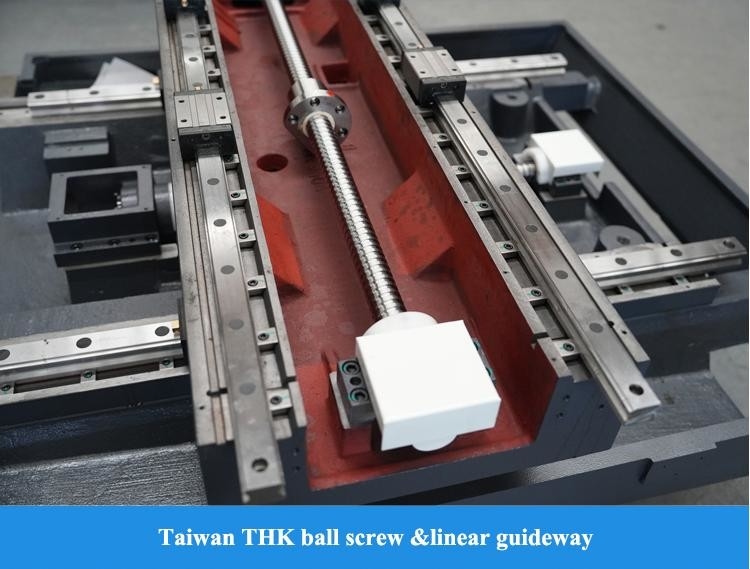

* Guide de rouleau de classe P à trois axes
* Colonne à chevrons à longue portée
Paronmeurs de produits:
|
Article
|
Unité
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacité
|
Voyage de l'axe x
|
MM
|
850
|
1000
|
1100
|
|
Voyage de l'axe
|
MM
|
500
|
500
|
620
|
|
|
Voyage de l'axe z
|
MM
|
540
|
540
|
600
|
|
|
Fuseau nez à la surface de la table
|
MM
|
120-660
|
120-660
|
120-720
|
|
|
Fuseau nez à la surface de la colonne
|
MM
|
640
|
640
|
743
|
|
|
Table de travail
|
Taille du tableau (L × W)
|
MM
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Charge maximale sur la table
|
kg
|
600
|
600
|
1000
|
|
|
Taille de l'emploi T
|
MM
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Broche
|
Vitesse de broche
|
RPM
|
10000
|
10000
|
10000
|
|
Fonde de broche / tige de broche
|
MM
|
7/24 CONDE
|
7/24 CONDE
|
7/24 CONDE
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Moteur de broche
|
kw
|
7.5 / 11
|
7.5 / 11
|
11/15
|
|
|
Couple de sortie maximal
|
Nm
|
35.8 / 70
|
35.8 / 70
|
52,5 / 95,5
|
|
|
Type d'entraînement de broche
|
|
Ceinture dentaire synchrone
|
|||
|
Outils
|
Modèle de support d'outil
|
|
MAS 403 BT40
|
||
|
Modèle de goujon
|
|
MAS 403 P40T-I
|
|||
|
Taux d'alimentation
|
X, y, z Traverse rapide
|
m / min
|
48/48/48
|
||
|
3 axes MOTERAL PUISSANCE (x / y / z)
|
kw
|
1.8 / 1.8 / 3
|
1.8 / 1.8 / 3
|
3/3/3
|
|
|
Couple de moderne à 3 axes (x / y / z)
|
N · m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Débit de coupe maximum
|
mm / min
|
1-20000
|
|||
|
ATC
|
Taper
|
PC
|
ATC avec bras robot
|
||
|
Mode
|
|
Sélection d'outils le plus proche dans la bidirection
|
|||
|
Capacité
|
PCS
|
24
|
|||
|
Longueur d'outil maximum
|
MM
|
300
|
|||
|
Poids de l'outil maximum
|
kg
|
7
|
|||
|
Max trop disque dia.-full
|
MM
|
80
|
|||
|
Max trop disque dia.-adjacent
|
MM
|
150
|
|||
|
Temps de changement d'outil (TT)
|
seconde
|
2.5
|
|||
|
La hauteur entre table à terre
|
MM
|
900
|
900
|
950
|
|
|
Autres
|
Dimensions globales
(L × wxh)
|
MM
|
2400 × 2975 × 2840
(Exclure le convoyeur de puce)
|
2700 × 2975 × 2840
(Exclure le convoyeur de puce)
|
2940 × 3450 × 3050
(Exclure le convoyeur de puce)
|
|
Poids de machine nette
|
kg
|
5100
|
5400
|
6200
|
|
|
Exigence de puissance totale
|
Kva
|
18
|
18
|
25
|
|
|
Configuration standard:
1. FANUC OI-MF Type (5) Système de contrôle β
2. 10000 tr / min broche, courroie connectée 3. 24 Disc Manipulator Tool Magazine 4. Tank à eau + lit de rinçage 5. pistolet à air propre, lumière de travail, avertissement de lumière |
Configuration sélective:
1. Système β FANUC OI-MF (L)
2. Système de ruban de FanUC OI-MF (L) 3. SIEMENS 828D CNC Système 4. Connexion directe 12000 tr / min broche mécanique 5. 16000 tr / min, 24000 broches motorisées 6. 4ème axe Turton 7. refroidissement à l'intérieur 2MPA, 3MPA, 5MPA, 7MPA 8. séparateur d'huile d'huile 9. Remover de la puce de chaîne 10. pistolet à eau propre 11. Inspection de l'outil et de la pièce 12. Porte automatique 13. Verrouillage de la porte de sécurité 14. armoire électrique et climatisation |
||||
Notre service:
Assurez-vous de recevoir une machine de haute qualité
1. Toutes les pièces doivent être inspectées
2. Plus de 100 Contrôle des processus de production
3. Plus de 200 articles d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
◆ 30 ans + R&D Historique, la société a été fondée en 1993
◆ Fabricant de haute technologie avec une capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes ventes actives et ingénieurs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau sur le mécanisme en fonction de l'ergonomie et de l'entretien facile
◆ Notre principe de conception de structure: maintenance et installation faciles, maintenance à faible coût, et non sur la production
FAQ:
Q1. Êtes-vous une entreprise commerciale ou une entreprise de fabrication?
Commencer la date de la date de la machine.
PR-SALES: Solutions personnalisées, planification et conception; service individuel
After Ventes: 7 jours 24 heures sur le service en ligne, guidage à distance de l'installation, amarrage avec le système logiciel client
Réalisée entre les plantes avec une chaîne de production complète qui est votre garantie la plus fiable.
