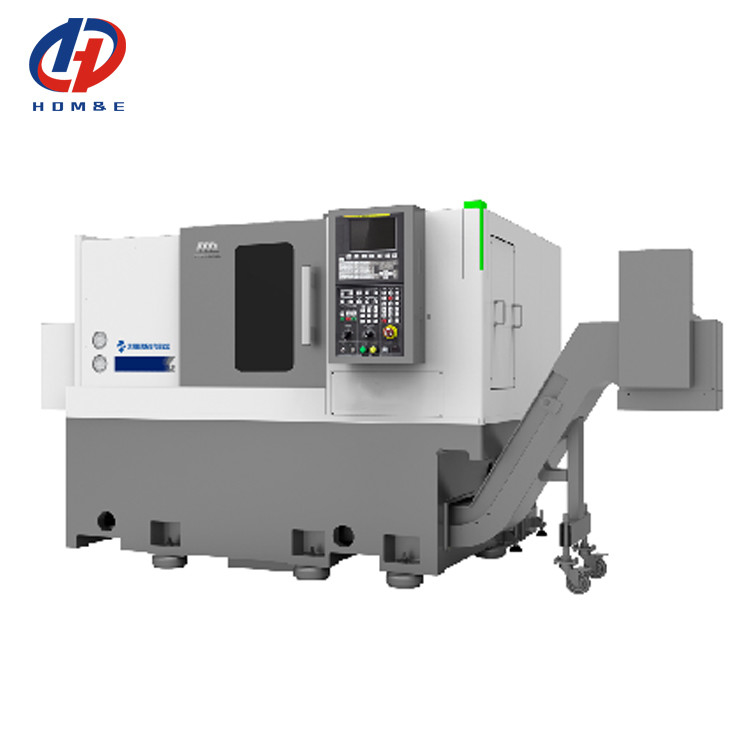

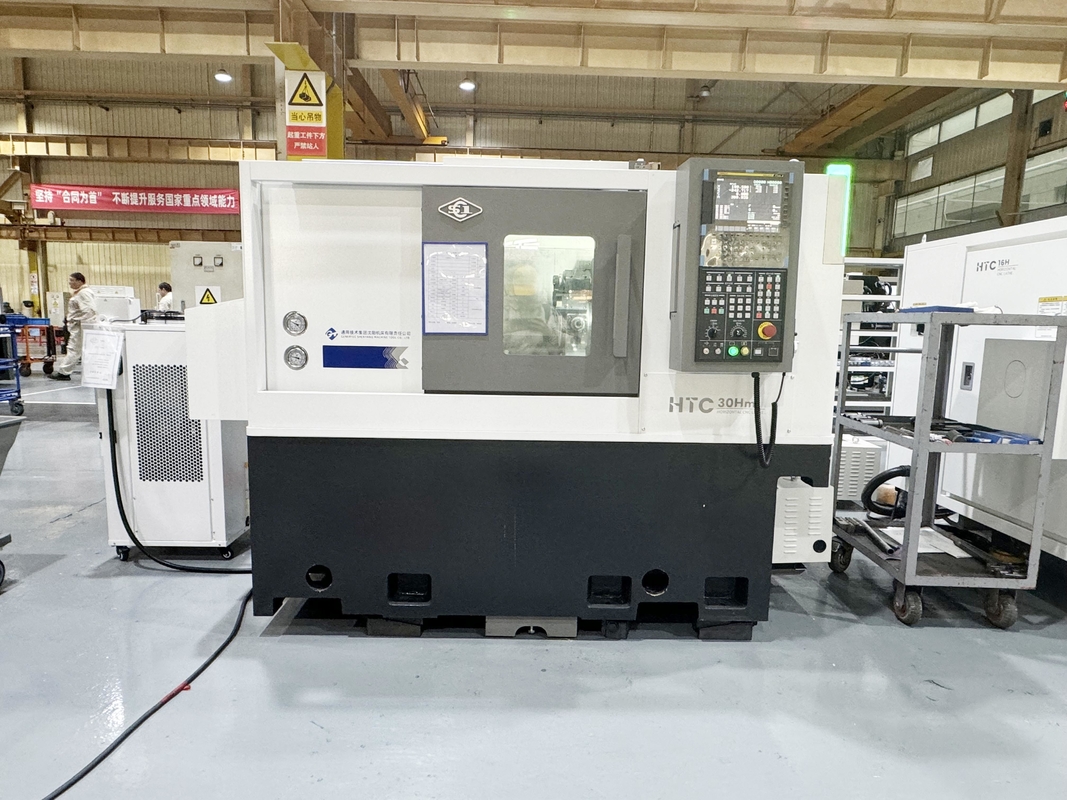

Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y
Nom de la marque:
SMTCL
Numéro de modèle:
Pour les véhicules à moteur électrique
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | Pour les véhicules à moteur: |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Centre de tournage CNC horizontal |
| Longueur de Max.Cutting: | 450 mm | Diamètre de Max. Cutting.: | 250 mm |
| Max. nager le jour. au-dessus du lit: | 420 mm | Voyage de l'axe x: | 140 mm |
| Voyage de l'axe z: | 500 mm | Vitesse de broche: | 4500 tours/min |
| Mettre en évidence |
Le centre de virage horizontal du HTC30Hm,Centre de tournage horizontal CNC,12 station Centre de virage horizontal |
||
Description du produit
Description du produit:
Centre de virage CNC horizontal HTC30HM BMT45 Power Power Power Turret Servo Talle Centre de rotation avec axe Y
Htc30hmLes séries de centres de retour d'horizontal sont assemblées, vérifiées et améliorées avec la technologie de fabrication avancée. Ils ont de bonnes performances de coupe et peuvent répondre aux besoins de traitement des parties rotys. La machine-outil est équipée d'un axe C, d'un support d'outil alimenté, etc., qui canalisez diverses méthodes de traitement telles que le tournant, le fraisage et le forage.
Série HMest un produit à haute efficacité qui peut obtenir un traitement à haute efficacité de plusieurs fonctions. Il a une précision de traitement élevée et une excellente stabilité, répondant aux besoins de traitement des automobiles, des moteurs de la pompe à eau et d'autres industries.
Caractéristiques du produit:
1, haute efficacité
◆ Porte-outil de servomoteur à haute efficacité
◆ Split servo-tail
◆ Vitesse de mouvement rapide élevée de deux axes
◆ Configuration facultative de l'axe y pour atteindre le multiplié
Traitement intégré de séquence
2, haute précision
◆ Vis pré-étendue de haute précision
◆ Technologie de compensation d'erreur
◆ Quantification des normes de processus
◆ Normes d'inspection strictes
◆ Technologie de compensation d'erreur
◆ Quantification des normes de processus
◆ Normes d'inspection strictes
3, haute rigidité
◆ Lit machine et autres pièces moulées clés en fonte de haute qualité

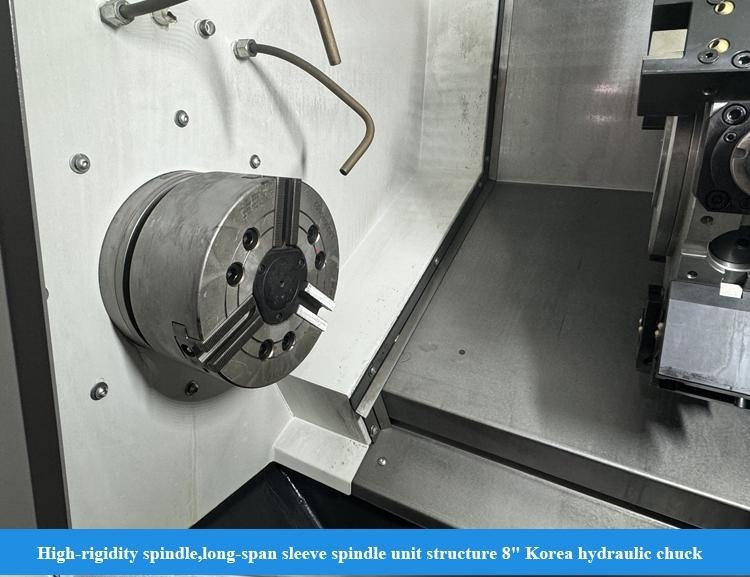

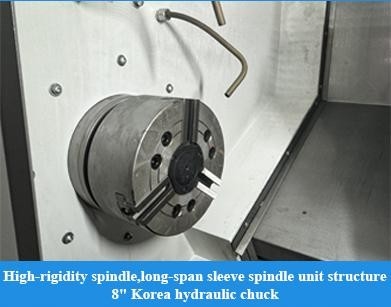

◆ Unité de broche à grande portée
◆ Selle anti-flexion en forme d'arc
◆ Petite structure de broche
◆ Unité de broche à grande portée
◆ Selle anti-flexion en forme d'arc
◆ Petite structure de broche
Détails du produit:
Vitesse de déplacement rapide: 30 m / min
Le servomoteur est directement connecté à la vis à billes à travers un couplage, réduisant les liaisons intermédiaires et réalisant une transmission sans espace. Les rails de guidage X et Z adoptent des rails à rouleaux linéaires importés pour assurer une rigidité élevée, de bonnes performances dynamiques et une précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.

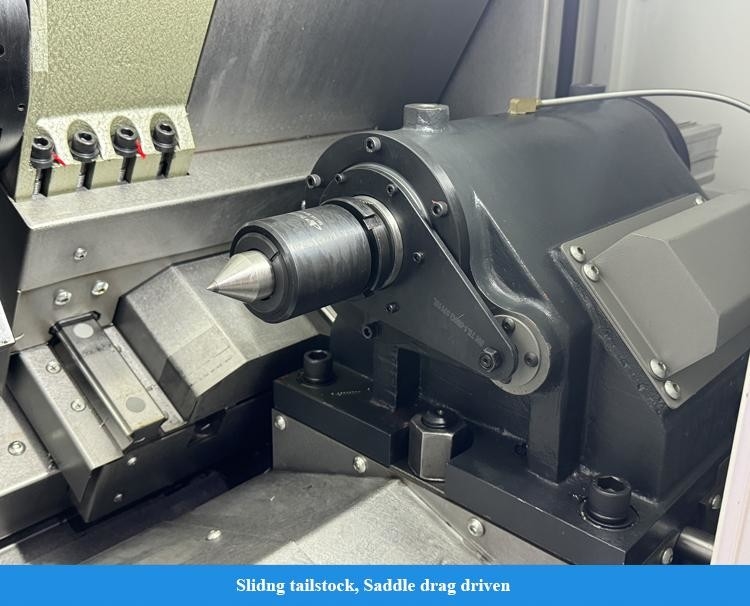

Split Servo Taistock
Le taillon peut être déplacé d'une manière servancée facultative, qui peut contrôler et ajuster avec précision la vitesse de déplacement de la poubelle et la force de serrage de travail en fonction des exigences de traitement, permettant à la tige d'abord d'approcher rapidement la pièce et de resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Efficacité de remplacement. Il adopte un saignot de baisse et inférieur, une précision facile à régler et améliorer l'efficacité de maintenance.
Structure pré-tente fixe double
L'axe X développe une structure de support double fixe et utilise une vis pré-étirée pour compenser efficacement la déformation pré-étendue et la réformation de la température. Il coopère avec une structure d'étanchéité spéciale pour réduire l'élévation de la température de la vis, atteignant ainsi une précision élevée et une haute précision de la stabilité de l'alimentation des machines-outils
Configuration de l'axe Y
La configuration en option de l'axe Y, combinée avec une tourelle alimentée BMT, une structure C-axe C de haute précision et une variété de porte-traits PowedTool, peuvent réaliser un traitement de surface complexe avec une fois une installation.

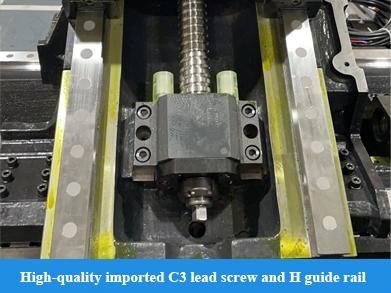

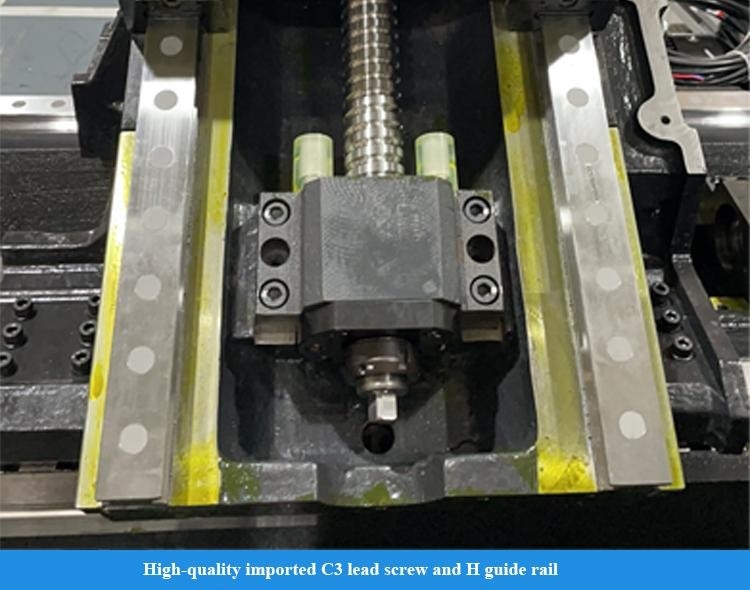

Vis à billes de haute précision
Il utilise une vis C3 de qualité C3 de haute qualité et un rail de guide de qualité H, et est directement entraîné par le servomoteur pour obtenir une excellente précision de fonctionnement.
Selle anti-flexion
La durée de rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée et le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité sur les composants importants.

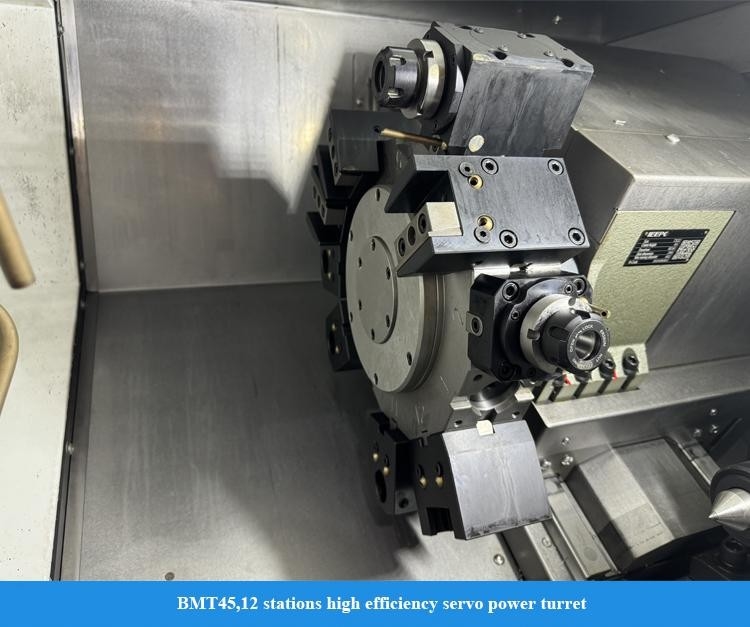

Tourelle de servomage efficace
Interface BMT standard, Connection de rigidité élevée; L'outil est entraîné par l'interface Din1809, qui a une transmission fiable et un faible taux de défaillance; le moteur d'entraînement est monté latéral et en structure compacte; Il est équipé d'un axe C de haute précision et d'un dispositif de freinage pour obtenir un traitement intégré à haute efficacité du tournage, du broyage et de la permission.
Porte-outil de refroidissement interne
Le support d'outil de refroidissement interne en option et la prise d'eau du centre d'outils réalisent une élimination efficace des puces pendant l'usinage des trous intérieurs et assurer la qualité du traitement
Capacité de fraisage à outil piloté
Matériel de pièce: HT200
Modèle d'outils: ф20 à l'épaule carrée
frappeur
État de refroidissement: refroidissement de l'eau
Modèle d'outils: ф20 à l'épaule carrée
frappeur
État de refroidissement: refroidissement de l'eau
Capacité de forage d'outil entraîné
Matériel de pièce: HT200
Modèle d'outils: ф16 Twist Drill
État de refroidissement: refroidissement de l'eau
Matériel de pièce: HT200
Modèle d'outils: ф16 Twist Drill
État de refroidissement: refroidissement de l'eau
Paronmeurs de produits:
|
Projet
|
Unité
|
HTC 30hm
|
|
Max. Couper dia.
|
MM
|
Φ250
|
|
Longueur maximale
|
MM
|
450
|
|
Max. nager dia.over lit
|
MM
|
Φ420
|
|
Max. diaporama de natation sur une diapositive
|
MM
|
Φ280
|
|
Broche
|
|
|
|
Modèle de nez de broche
|
|
A2-6
|
|
Dia intérieur du roulement avant.
|
MM
|
100
|
|
Taille de fuseau et de la taille du trou
|
|
1: 20; φ70
|
|
Diale de trou de la broche
|
|
Φ65
|
|
Max.bar dia.
|
MM
|
Φ50
|
|
Dia de la Chuck standard.
|
pouce
|
8
|
|
Plage de vitesse de la broche
|
r / min
|
4500
|
|
Couple de broche nominal
|
N · m
|
110 (769r / min)
|
|
Fuseau max. couple
|
N · m
|
180 (576r / min)
|
|
Poste de sortie du moteur principal continu / 15 min.
|
kw
|
11 septembre
|
|
Axe x / z
|
|
|
|
Mouvement rapide de l'axe x / z
|
m / min
|
30
|
|
Voyage de l'axe x
|
MM
|
140
|
|
Voyage de l'axe z
|
MM
|
500
|
|
Étouffage
|
|
|
|
Voyage de la poubelle
|
MM
|
500
|
|
Méthode d'entraînement
|
|
Traîner en selle
|
| Voyage de manche | MM | 100 |
| Dime du manchon de la pouce-poule. | MM | Φ100 |
| Taper de perfortrage | Masse | MT-5 |
|
Tourelle
|
|
|
|
Tapage de tourelle
|
|
Tourelle horizontale à 12 stations
|
|
Hauteur centrale
|
MM
|
100
|
|
Indexation de la tourelle répéter la précision du positionnement
|
Seconde.
|
± 1,6
|
|
Taille de l'outil
|
MM
|
25
|
|
Si pouvait choisir un outil à proximité
|
|
Oui
|
|
Interface du support d'outil d'alimentation
|
|
BMT45
|
|
Max. capacité de forage
|
MM
|
14 × 0,15
|
|
Max. capacité de fraisage
|
MM
|
12 × 8 × 45
|
|
Max. capacité de taraudage
|
MM
|
M10 × 1,5
|
|
Autres
|
|
|
|
Distance entre le centre de la broche et le sol
|
MM
|
926
|
|
Machine Tool Net Poids
|
kg
|
3500
|
|
Dimensions globales (lxwxh)
|
MM
|
2295 × 1680 × 1650
|
|
Remarque: les paramètres fournis dans le tableau sont réservés à la référence. S'il y a des modifications, veuillez vous référer au produit réel.
|
||
Configuration standard:

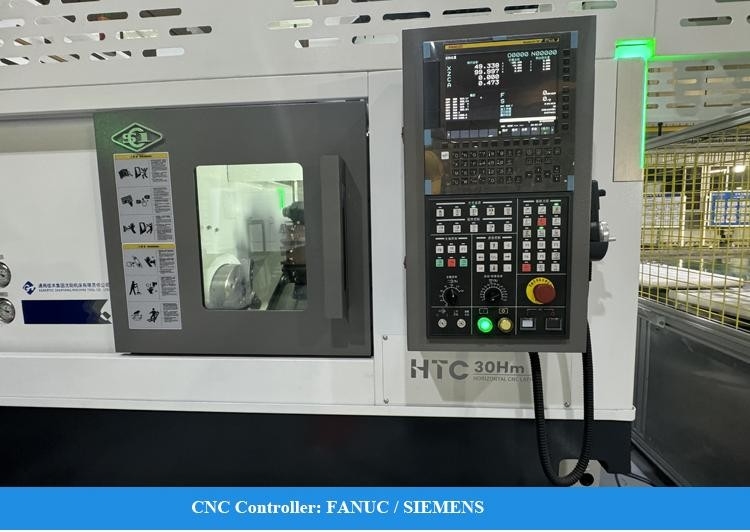

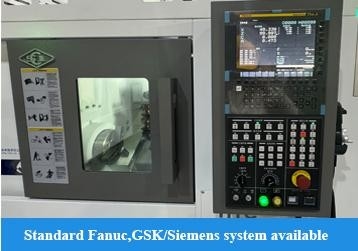

1, FANUC-0I-TF Plus (5) Système (série HM / SM)
2, système GSK988TA (série QM)
3, broche de type manche
4, cylindre à huile de Chuck creux
5, chariot à outils électriques à 12 stations horizontaux
