Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y

Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y

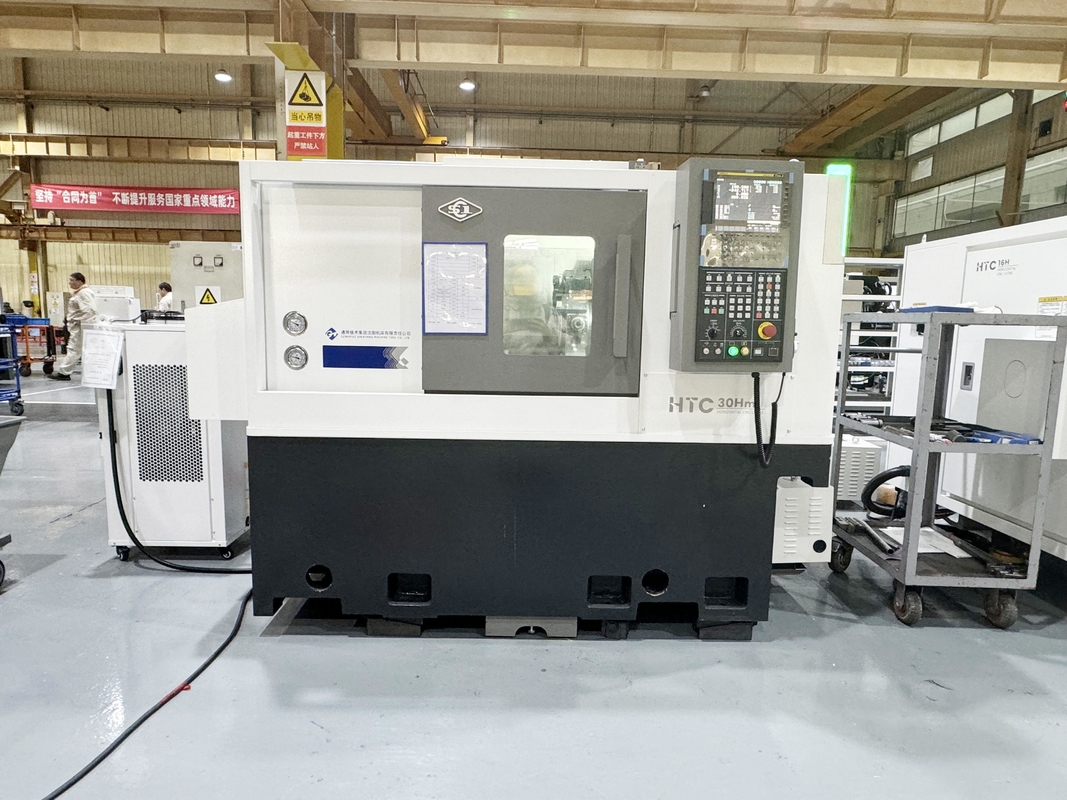

Le centre de virage horizontal du HTC30Hm

Centre de tournage horizontal CNC

12 station Centre de virage horizontal

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

Pour les véhicules à moteur électrique

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
Pour les véhicules à moteur:
CNC ou non:
CNC
Le mot clé:
Centre de tournage CNC horizontal
Longueur de Max.Cutting:
450 mm
Max. cutting dia.:
250mm
Max. nager le jour. au-dessus du lit:
Pour les véhicules à moteur
Voyage par axe X:
140 mm
Voyage par axe Z:
500 mm
Vitesse du fuseau:
4500 tours/min
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

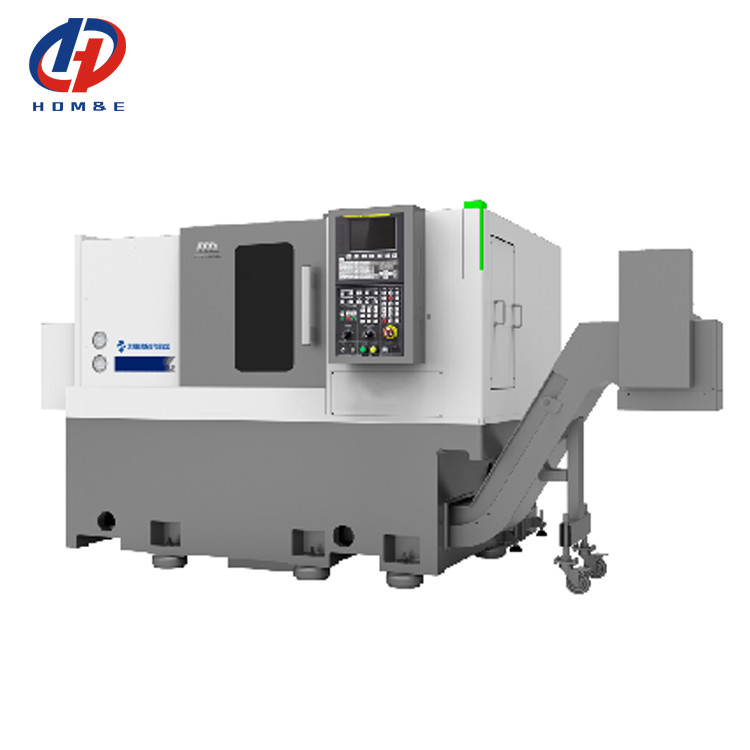

Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 0

Description du produit:

Centre de virage CNC horizontal HTC30HM BMT45 Power Power Power Turret Servo Talle Centre de rotation avec axe Y
Htc30hmLes séries de centres de retour d'horizontal sont assemblées, vérifiées et améliorées avec la technologie de fabrication avancée. Ils ont de bonnes performances de coupe et peuvent répondre aux besoins de traitement des parties rotys. La machine-outil est équipée d'un axe C, d'un support d'outil alimenté, etc., qui canalisez diverses méthodes de traitement telles que le tournant, le fraisage et le forage.
Série HMest un produit à haute efficacité qui peut obtenir un traitement à haute efficacité de plusieurs fonctions. Il a une précision de traitement élevée et une excellente stabilité, répondant aux besoins de traitement des automobiles, des moteurs de la pompe à eau et d'autres industries.

Caractéristiques du produit:

1, haute efficacité

◆ Porte-outil de servomoteur à haute efficacité
◆ Split servo-tail
◆ Vitesse de mouvement rapide élevée de deux axes
◆ Configuration facultative de l'axe y pour atteindre le multiplié
Traitement intégré de séquence

2, haute précision
◆ Vis pré-étendue de haute précision
◆ Technologie de compensation d'erreur
◆ Quantification des normes de processus
◆ Normes d'inspection strictes
3, haute rigidité
◆ Lit machine et autres pièces moulées clés en fonte de haute qualité

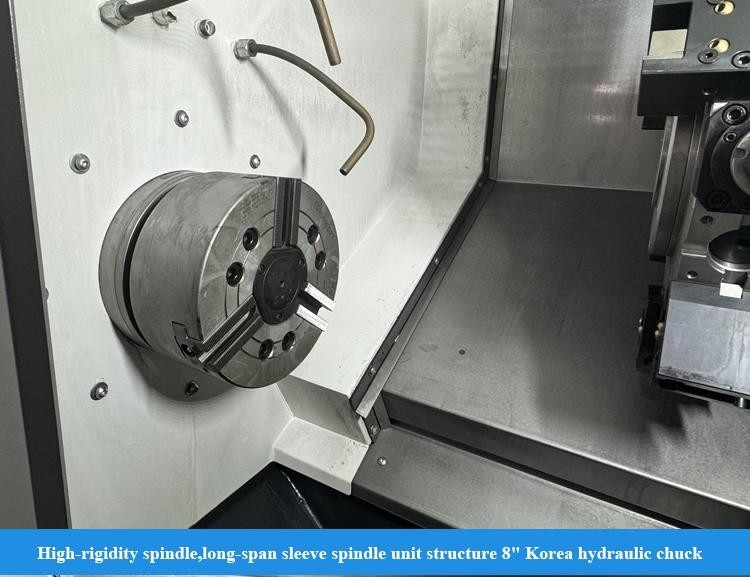

◆ Unité de broche à grande portée
◆ Selle anti-flexion en forme d'arc
◆ Petite structure de broche

Détails du produit:

Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 1
Vitesse de déplacement rapide: 30 m / min
Le servomoteur est directement connecté à la vis à billes à travers un couplage, réduisant les liaisons intermédiaires et réalisant une transmission sans espace. Les rails de guidage X et Z adoptent des rails à rouleaux linéaires importés pour assurer une rigidité élevée, de bonnes performances dynamiques et une précision, augmenter la vitesse de fonctionnement et améliorer l'efficacité de la production.



Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 2

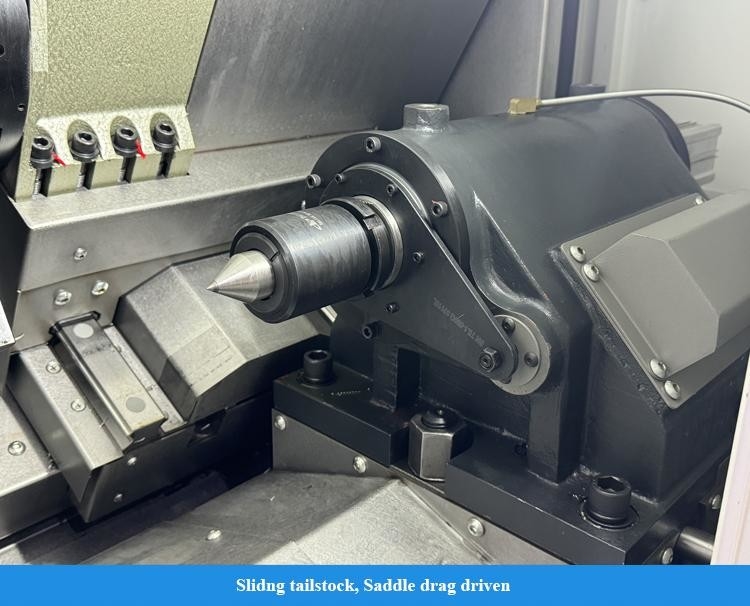

Split Servo Taistock
Le taillon peut être déplacé d'une manière servancée facultative, qui peut contrôler et ajuster avec précision la vitesse de déplacement de la poubelle et la force de serrage de travail en fonction des exigences de traitement, permettant à la tige d'abord d'approcher rapidement la pièce et de resserrer sans impact, et peut fournir une rétroaction en temps réel sur la position de resserrement.
Efficacité de remplacement. Il adopte un saignot de baisse et inférieur, une précision facile à régler et améliorer l'efficacité de maintenance.
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 3
Structure pré-tente fixe double
L'axe X développe une structure de support double fixe et utilise une vis pré-étirée pour compenser efficacement la déformation pré-étendue et la réformation de la température. Il coopère avec une structure d'étanchéité spéciale pour réduire l'élévation de la température de la vis, atteignant ainsi une précision élevée et une haute précision de la stabilité de l'alimentation des machines-outils
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 4
Configuration de l'axe Y
La configuration en option de l'axe Y, combinée avec une tourelle alimentée BMT, une structure C-axe C de haute précision et une variété de porte-traits PowedTool, peuvent réaliser un traitement de surface complexe avec une fois une installation.
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 5

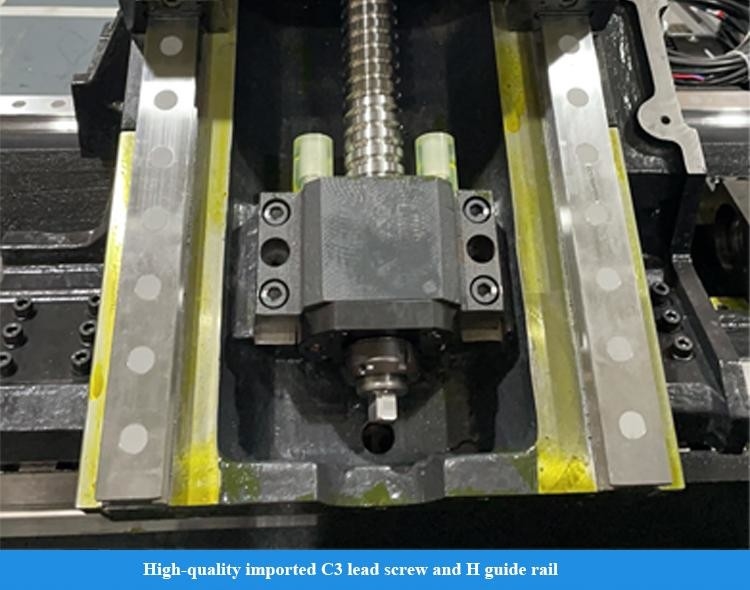

Vis à billes de haute précision
Il utilise une vis C3 de qualité C3 de haute qualité et un rail de guide de qualité H, et est directement entraîné par le servomoteur pour obtenir une excellente précision de fonctionnement.
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 6
Selle anti-flexion
La durée de rail de guidage est raisonnablement agrandie, la structure du système de mouvement est optimisée et le corps principal de la selle de lit est conçu en forme d'arc pour assurer la rigidité sur les composants importants.
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 7

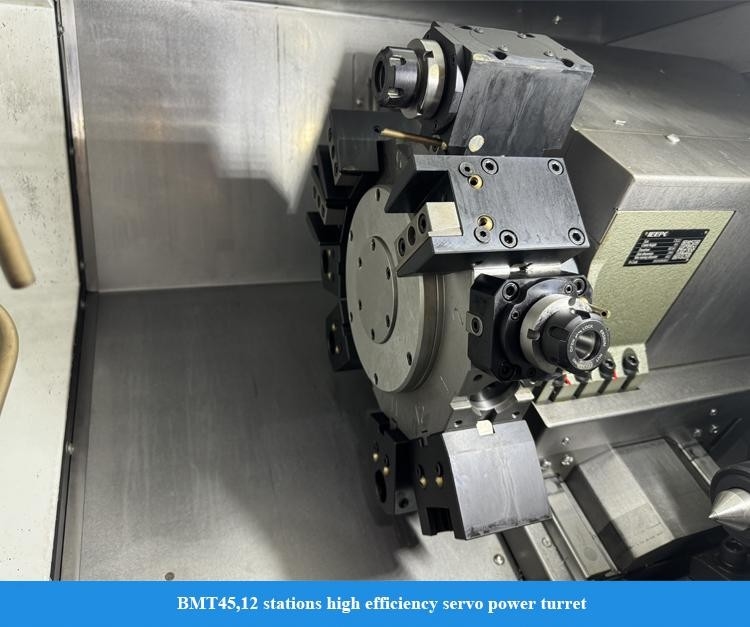

Tourelle de servomage efficace
Interface BMT standard, Connection de rigidité élevée; L'outil est entraîné par l'interface Din1809, qui a une transmission fiable et un faible taux de défaillance; le moteur d'entraînement est monté latéral et en structure compacte; Il est équipé d'un axe C de haute précision et d'un dispositif de freinage pour obtenir un traitement intégré à haute efficacité du tournage, du broyage et de la permission.
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 8
Porte-outil de refroidissement interne
Le support d'outil de refroidissement interne en option et la prise d'eau du centre d'outils réalisent une élimination efficace des puces pendant l'usinage des trous intérieurs et assurer la qualité du traitement
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 9
Capacité de fraisage à outil piloté
Matériel de pièce: HT200
Modèle d'outils: ф20 à l'épaule carrée
frappeur
État de refroidissement: refroidissement de l'eau
Capacité de forage d'outil entraîné
Matériel de pièce: HT200
Modèle d'outils: ф16 Twist Drill
État de refroidissement: refroidissement de l'eau




Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 10

Paronmeurs de produits:
Projet
Unité
HTC 30hm
Max. Couper dia.
MM
Φ250
Longueur maximale
MM
450
Max. nager dia.over lit
MM
Φ420
Max. diaporama de natation sur une diapositive
MM
Φ280
Broche


Modèle de nez de broche

A2-6
Dia intérieur du roulement avant.
MM
100
Taille de fuseau et de la taille du trou

1: 20; φ70
Diale de trou de la broche

Φ65
Max.bar dia.
MM
Φ50
Dia de la Chuck standard.
pouce
8
Plage de vitesse de la broche
r / min
4500
Couple de broche nominal
N · m
110 (769r / min)
Fuseau max. couple
N · m
180 (576r / min)
Poste de sortie du moteur principal continu / 15 min.
kw
11 septembre
Axe x / z


Mouvement rapide de l'axe x / z
m / min
30
Voyage de l'axe x
MM
140
Voyage de l'axe z
MM
500
Étouffage


Voyage de la poubelle
MM
500
Méthode d'entraînement

Traîner en selle
Voyage de manche MM 100
Dime du manchon de la pouce-poule. MM Φ100
Taper de perfortrage Masse MT-5
Tourelle


Tapage de tourelle

Tourelle horizontale à 12 stations
Hauteur centrale
MM
100
Indexation de la tourelle répéter la précision du positionnement
Seconde.
± 1,6
Taille de l'outil
MM
25
Si pouvait choisir un outil à proximité

Oui
Interface du support d'outil d'alimentation

BMT45
Max. capacité de forage
MM
14 × 0,15
Max. capacité de fraisage
MM
12 × 8 × 45
Max. capacité de taraudage
MM
M10 × 1,5
Autres


Distance entre le centre de la broche et le sol
MM
926
Machine Tool Net Poids
kg
3500
Dimensions globales (lxwxh)
MM
2295 × 1680 × 1650
Remarque: les paramètres fournis dans le tableau sont réservés à la référence. S'il y a des modifications, veuillez vous référer au produit réel.

Configuration standard:

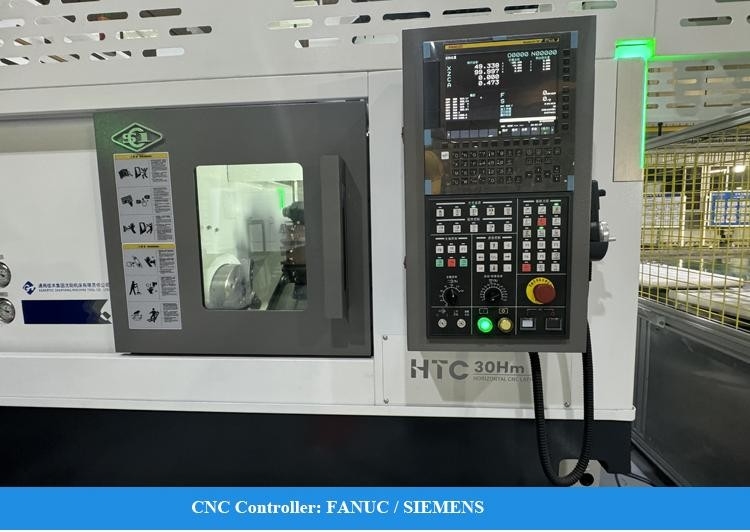

1, FANUC-0I-TF Plus (5) Système (série HM / SM)
2, système GSK988TA (série QM)
3, broche de type manche
4, cylindre à huile de Chuck creux
5, chariot à outils électriques à 12 stations horizontaux

Notre service:

Assurez-vous de recevoir une machine de haute qualité
1. Toutes les pièces doivent être inspectées
2. Plus de 100 Contrôle des processus de production
3. Plus de 200 articles d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison

Pourquoi nous choisir:
◆ Sense de qualité supérieure, les demandes des clients passent en premier
◆ 30 ans + R&D Historique, la société a été fondée en 1993
◆ Fabricant de haute technologie avec une capacité de recherche et de conception
◆ Système d'approvisionnement stable et mature
◆ Jeunes ventes actives et ingénieurs pour des services instantanés (24 heures en ligne)
◆ Mise à niveau sur le mécanisme en fonction de l'ergonomie et de l'entretien facile
◆ Notre principe de conception de structure: maintenance et installation faciles, maintenance à faible coût, et non sur la production
À propos de nous:
Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 11
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous nous spécialisons dans le tour CNC, le centre d'usinage vertical, le centre d'usinage horizontal, le centre d'usinage de portique, le centre d'usinage à cinq axes, le centre de mise à jour et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la machine à forage et la machine à alésage sont nés ici. Ils ont été l'un des chefs de file de l'industrie chinoise des machines-outils et la plus grande fabrication de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompage, les roulements, l'électronique 3C, les moules et autres industries. Nous prenons pour mission de fournir aux machines-outils une technologie de premier plan, de haute qualité et un bon service à nos clients du monde entier!
Notre usine:

Centre de tournage CNC horizontal HTC30Hm BMT45 Tourelle motorisée 12 stations Servo Contre-pointe Centre de tournage avec axe Y 12
