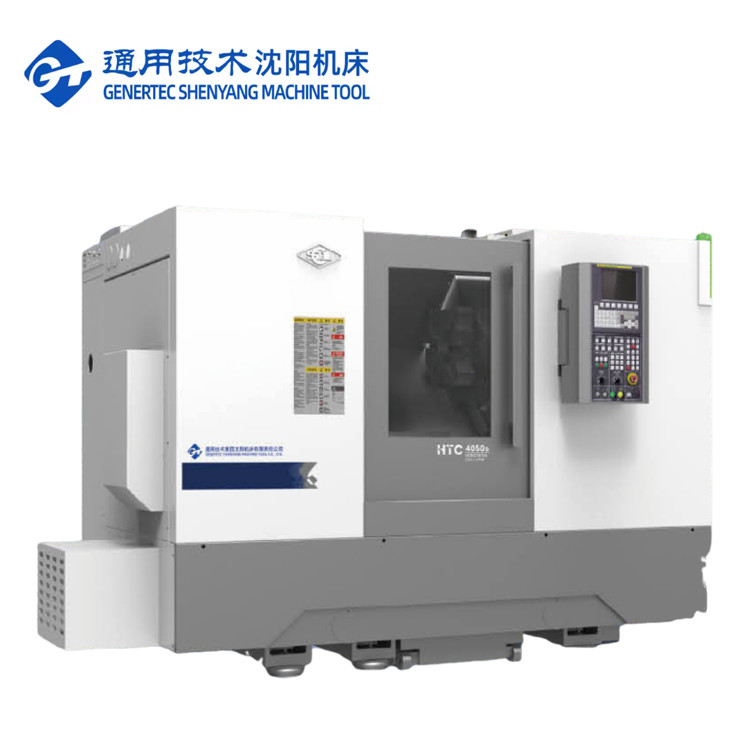

La machine à tourner et à fraisage CNC HTC4050s haute précision 0,003 mm machine à tourner CNC
Nom de la marque:
SMTCL
Numéro de modèle:
HTC 4050s
Lieu d'origine:
Chine
Attestation:
CE ISO certification
Quantité minimum de commande:
1
Capacité d'approvisionnement:
50 ensembles par mois
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | HTC 4050s |
|---|---|---|---|
| CNC ou pas: | CNC | Mot clé: | Le tour CNC à lit incliné |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Voyage (axe X): | 210 |
| Voyage (axe Z) (mm): | 550 | Diamètre de rotation maximal: | Φ600 |
| Longueur maximale de virage: | 500 | Balancement maximum sur le lit: | Φ600 |
| Maximum de glissement sur glisser: | Φ320 | ||
| Mettre en évidence |
Machine à tour CNC de haute précision,La machine à tour CNC HTC4050s,0.003 mm machine à tour CNC |
||
Description du produit
Description du produit:
SMTCL tour et fraiseuse HTC4050s haute précision 0,003mm Combo Torno CNC tour machine
Le produit sert de nombreuses fonctions
Le produit a fait une percée dans l'usinage de précision au niveau u
La précision est comprimée à 60% de la norme nationale et la précision du positionnement répété atteint00,003 mm.
Le produit occupe une position de leader dans l'industrie en termes d'indicateurs de coupe.vitesse du mât d'outil et de la broche, et une capacité d'usinage plus élevée
Détails du produit:
Fuseau à manches globales
Le produit est doté d'une tête à broche unique, adopte une unité à broche globale, réduit les pertes de puissance de la transmission mécanique, et présente un démarrage rapide et stable, une faible élévation de température, unepetite déformation thermique et haute précision.
Corps d'outil intégré de la machine à inclinaison
Le produit adopte une carrosserie intégrée à 45° et une conception en forme de côte optimisée, et offre un meilleur effet d'enlèvement des copeaux et une plus grande rigidité.

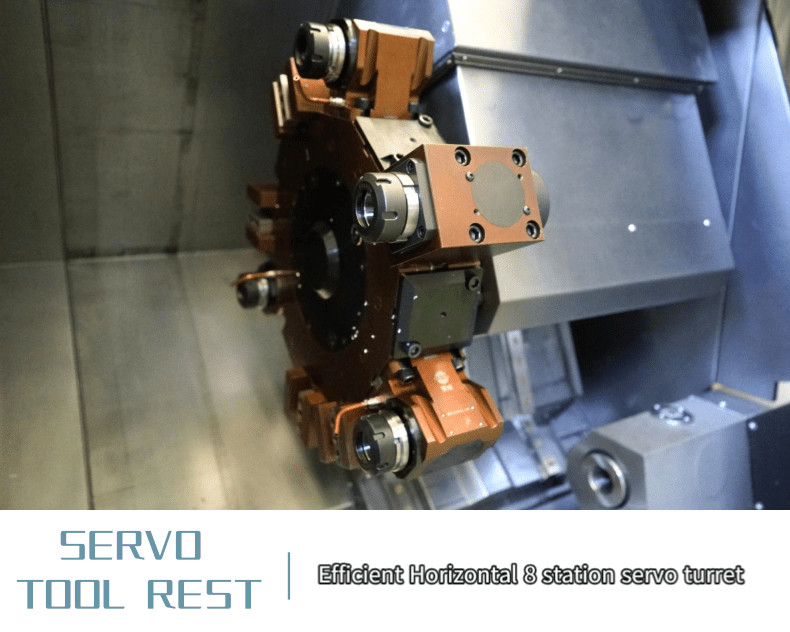

Pointe d'outil de service à haute rigiditéLe produit a été amélioré à 100 postes d'outillage à hauteur de centre et présente des performances de coupe lourdes renforcées, une précision élevée de positionnement des outils et un changement d'outil en direction avant/arrière.

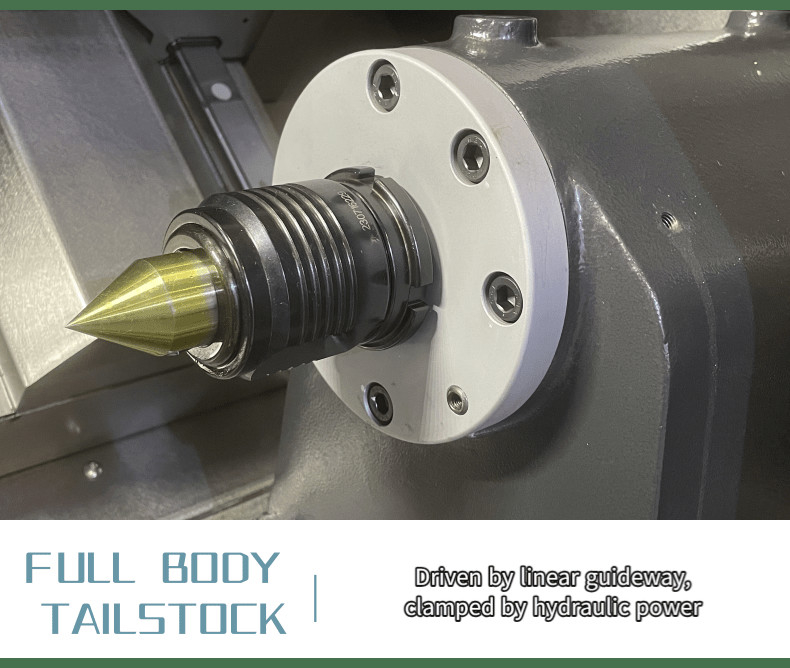

Plusieurs figurations avec des tailsstock
Le produit adopte un coussin à roues coulissantes et peut être configuré avec un coussin hydraulique et un coussin servo pour répondre à des exigences différentes.

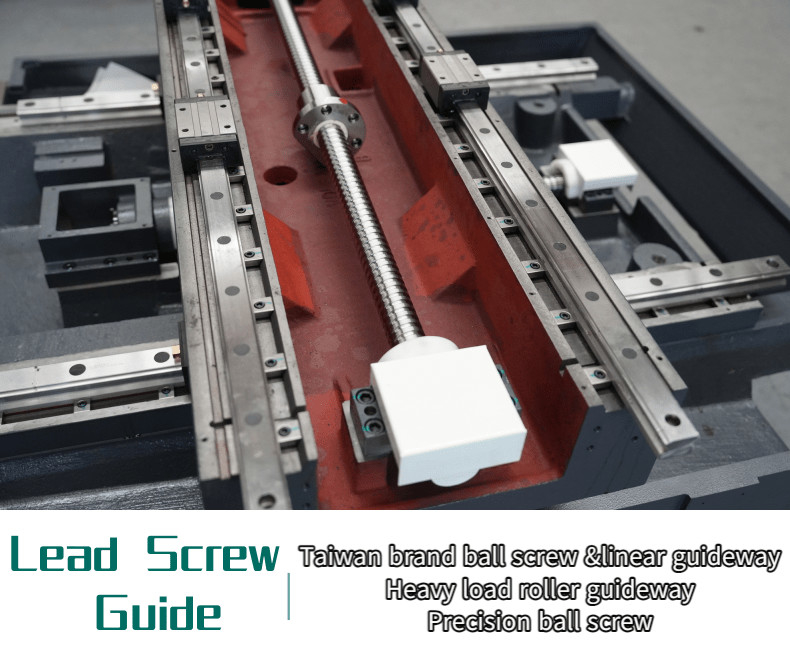

Alimentation à haute rigidité sur deux axesL'axe X et l'axe Z adoptent un servomoteur pour la conduite, et l'accouplement direct avec des vis en plomb à bille est réalisé par un accouplement élastique de l'arbre, le rail de guidage à deux axes adopte un rail de guidage à rouleaux,La capacité de charge est donc plus élevée et les performances de coupe lourdes de la machine-outil sont renforcées..
Le couple du fuseau est plus élevé
Le produit est configuré avec un moteur principal de 15/18,5 kW, le couple de la broche est de 284 Nm et le couple de la broche maximal optionnel est de 500 Nm.
Paramètres du produit:
|
Les postes
|
Unités
|
Les appareils de type HTC4050
|
|
Diamètre maximal de balancement au-dessus du lit
|
mm
|
Φ600
|
|
Longueur maximale de coupe
|
mm
|
500
|
|
Diamètre de coupe maximal
|
mm
|
Φ400
|
|
Diamètre maximal de balancement au-dessus du glissement transversal
|
mm
|
Φ320
|
|
Type et code du nez de broche
|
-
|
A2 à 8
|
|
Diamètre de la fente du fuseau
|
mm
|
Φ80
|
|
Plage de vitesse de la broche
|
R/min
|
50 à 4000
|
|
30 minutes / en continu
|
Le nombre de sièges
|
18.5 / 15
|
|

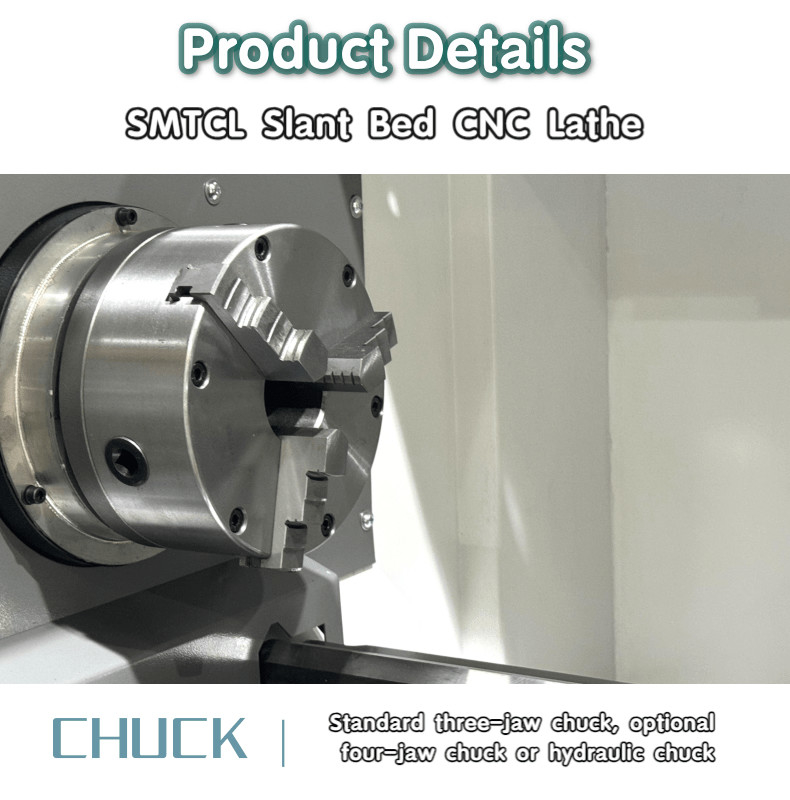

Diamètre/type de roue
|
pouces
|
8 pouces
|
|
Vitesse de traversée rapide sur l'axe X
|
M/min
|
30
|
|
Vitesse de traverse rapide sur l'axe Z
|
M/min
|
30
|
|
Voyage par axe X
|
mm
|
210
|
|
Voyage par axe Z
|
mm
|
550
|
|
Taille des outils
|
|
Servo-outil à huit positions horizontales
|
|
Outil de tournage cylindrique
|
mm
|
25*25
|
|
Voyage du stock de queue
|
mm
|
350
|
|
Voyage en manche de la queue
|
mm
|
100
|
|
Résistance à l'usure
|
le morse
|
5# coque hydraulique, verrouillage manuel
|
|
Diamètre de la barre d'outil
|
mm
|
Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
|
|
Si la tête de coupe est capable de sélectionner la coupe facilement
|
-
|
- Oui, oui.
|
|
Pièces de travail à disque
|
en kg
|
200
|
|
Pièces à usiner à l'axe
|
en kg
|
500
|
|
Poids de la machine
|
en kg
|
4200
|
|
Dimension globale (L*W*H)
|
mm
|
2940*1810*1975
|
Application dans le secteur industriel:
échantillons de pièce
1.Cage à billes extérieure, cage à billes intérieure, arbre du rotor, boîtier différentiel,
2- Arbre à dents, arbre à cames, arbre du rotor du turbocompresseur, demi-arbre,
3. rouleau de plaque, tige de piston, arbre croisé, arbre de direction.
