Description du produit:
Caractéristiques du produit:

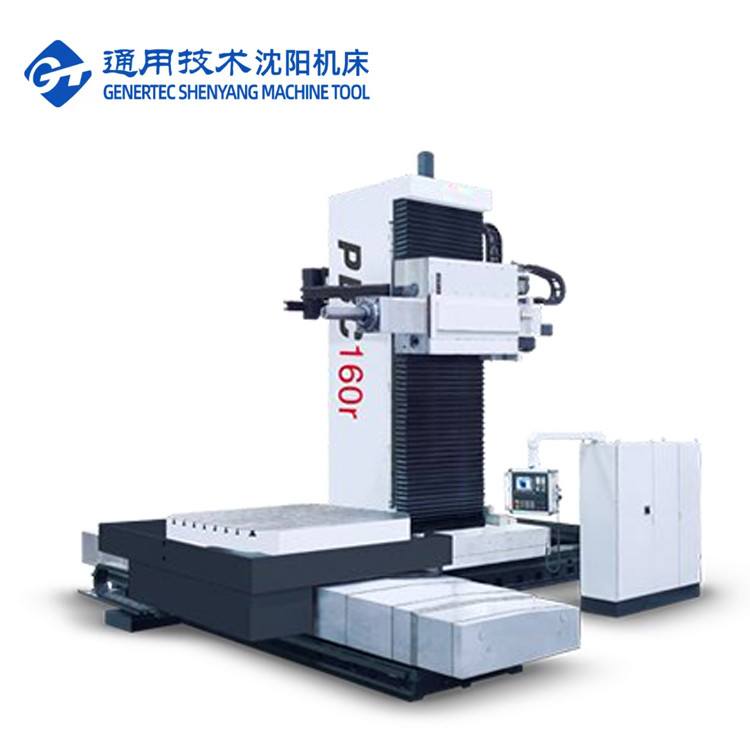

1La série de machines horizontales de fraisage et de forage CNC est en train d'introduire la technologie de pointe allemande, selon la demande du marché.combiné avec la structure mature des machines-outils similaires de notre société et le développement des machines-outils.
2"Utilisation de la conception modulaire, c'est-à-dire grâce à l'interface standard, les modules peuvent être librement combinés de différentes manières pour former des variantes de produits répondant aux différents besoins du marché.La machine est principalement de fraisage et de perçage, et peut également effectuer des opérations de forage, d'enroulement, de contrefaçage, de tournage et de rotation des extrémités et autres.
3,Spécialement adapté pour le traitement système poreux, exigences de distance de trou plus précis des pièces de boîte, la machine peut réaliser le positionnement automatique des coordonnées, mais peut également réaliser X, Y, Z,W, B toute liaison de quatre axes de coordonnées, peut être utilisée pour l'interpolation d'un contour d'arc et le traitement tridimensionnel de la surface.
4Selon les exigences de l'utilisateur, peut être équipé d'une plaque tournante CNC verticale, d'accessoires de fraisage à angle droit pour élargir la gamme de la technologie de traitement des machines.
Détails du produit:
|
Il est là.
|
Unité
|
PBC 130R
|
PBC 160R
|
|
|
Dimension du banc de travail
|
mm
|
10T:2000 × 2000;15T:2000 × 2000;20T:2000 × 2500;25T:2000 × 2000;30T:2500 × 2000;
|
||
|
Charge maximale du banc de travail
|
T
|
Je suis désolé.
|
||
|
Diamètre de la broche
|
mm
|
φ130
|
φ160
|
|
|
Surface de section du ram
|
mm
|
480×480
|
||
|
Trou conique de la broche
|
|
Je suis à 7 h 24 du matin.50
|
Je suis à 7 h 24 du matin.50
|
|
|
Spécification de la tige d'outil
|
|
JT50/BT50
|
JT50/BT50
|
|
|
Vitesse du fuseau
|
R/min
|
10 à 1500
|
10 à 1000
|
|
|
Puissance du moteur principal
|
Le nombre de sièges
|
41/49
|
41/49
|
|
|
Le couple maximal de la broche
|
Nm
|
1700/2100
|
2900 ou 3500.
|
|
|
Voyage transversal X du banc de travail
|
mm
|
10T:2000/3000/3500/4000;15T:2000/3000/4000
Le montant de la garantie est calculé à partir du montant de la garantie.
|
||
|
Voyage vertical Y du support de tête
|
mm
|
Le montant de l'indemnité
|
||
|
Voyage longitudinalZ de la colonne
|
mm
|
1600/2000
|
||
|
Voyage du RAM V
|
mm
|
700
|
||
|
Le déplacement de la broche W
|
mm
|
700
|
||
|
Rotation du banc de travail B
|
- Je ne sais pas.
|
0.001×360
|
||
|
Vitesse d'alimentation
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
V,W
|
mm/min
|
1 à 3 000
|
||
|
B. Pour
|
R/min
|
0 à 1
|
||
|
Vitesse rapide
|
X, Y, Z
|
M/min
|
6
|
|
|
V,W
|
M/min
|
3
|
||
|
B. Pour
|
R/min
|
1
|
||
|
précision de positionnement
|
X, Y, Z
|
mm
|
0.02/1000
0.012/1000 (échelle de grille)
|
|
|
V
|
mm
|
0.025/0.015 (échelle de grille)
|
||
|
W
|
mm
|
0.025
|
||
|
B. Pour
|
"" est supprimé.
|
10/4X90°;6
|
||
|
précision de repositionnement
|
X, Y, Z
|
mm
|
0.012
|
|
|
V
|
mm
|
0.012
|
||
|
W
|
mm
|
0.015
|
||
|
B. Pour
|
"" est supprimé.
|
6
|
||
|
Système CNC
|
|
|
Les résultats de l'enquête
|
Les résultats de l'enquête
|
Notre service:
1. Assembler et déboguer avant la livraison
2Répondez dans les 24 heures et procédez au traitement du problème.
3. 1 an de service de réparation gratuit (seulement sans dommages humains).
4. Solution globale d'entreposage fournie
