Description du produit:

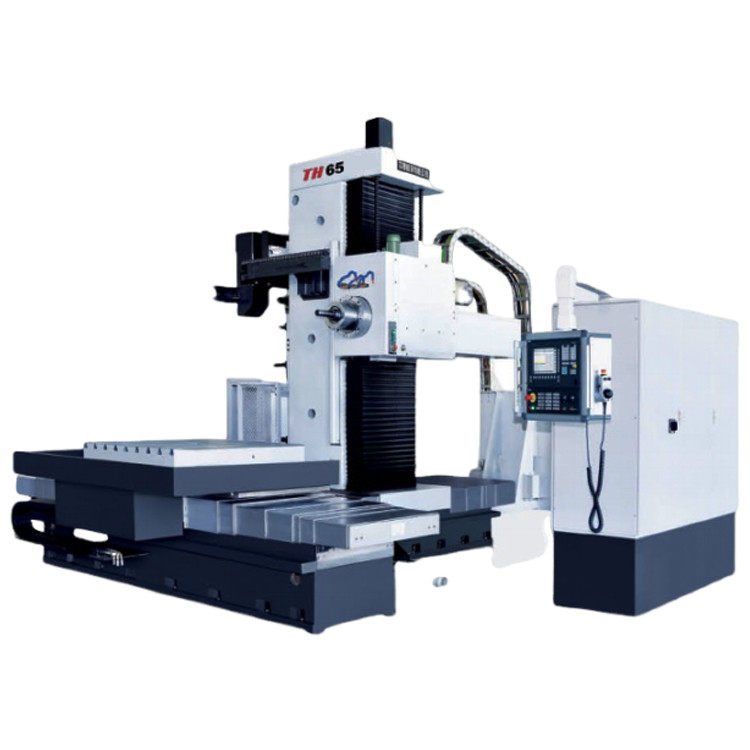

La machine de fraisage horizontale SMTCL TK6513 SIEMENS 5 axes

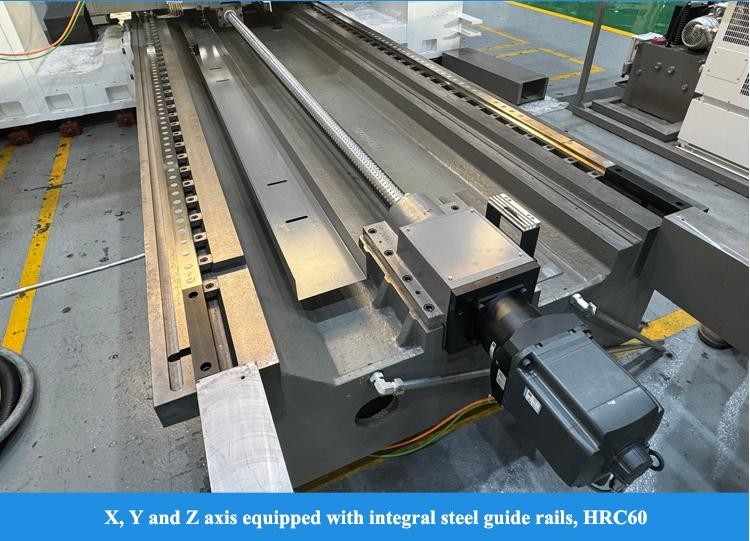

La machine-outil est en forme de T, à colonne unique et à suspension latérale.Le banc de travail et le chariot de glisse se déplacent le long du rail de guidage transversal (coordonnées de l'axe X).la colonne est fixée sur un chariot à glissière et se déplace le long du rail de guidage longitudinal du lit (coordonnées de l'axe Z)La tête de roulement se déplace verticalement le long du rail de guidage de la colonne (coordonnée de l'axe Y); le produit est en forme de lit en T. Le banc de travail CNC a une rotation de 360° (coordonnée B),et les mouvements de la broche dans l'arbre de fraisage (coordonnées de l'axe W)L'axe X, l'axe Y et l'axe Z adoptent des rails de guidage en acier intégrés.Le rail de guidage et la feuille de polytétrafluoroéthylène forment une paire de rails de guidage en direction frontaleLe produit est doté d'une grande précision, d'un faible frottement et d'une maintenance de grande précision.Le rail de guidage circulaire de la rotation du banc de travail adopte une paire de rails de guidage de fonte de polytétrafluoroéthylèneLe produit est installé avec un roulement de poussée importé pour libérer la charge, adopte un mécanisme à double ver pour éliminer le dégagement et présente un mouvement stable et une haute précision de positionnement.
Caractéristiques du produit:

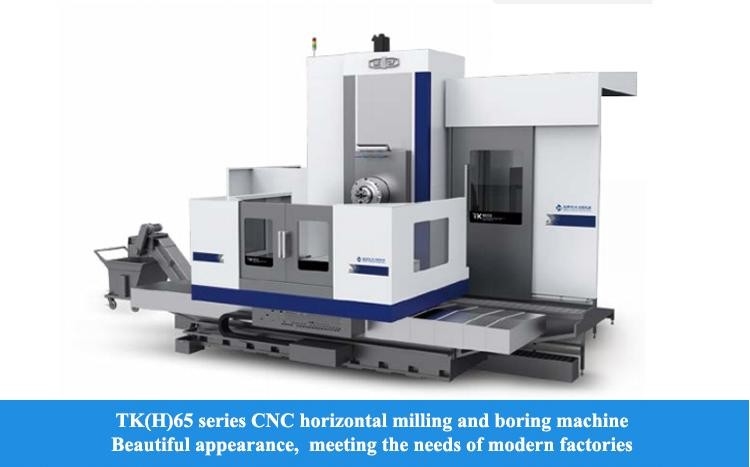

- La série de machines horizontales de fraisage et de forage CNC est en train d'introduire la technologie de pointe allemande, en fonction de la demande du marché,combiné avec la structure mature des machines-outils similaires de notre société et le développement des machines-outils.
- L'utilisation de la conception modulaire, c'est-à-dire que, grâce à l'interface standard, les modules peuvent être librement combinés de différentes manières pour former des variantes de produits répondant aux différents besoins du marché.La machine est principalement de fraisage et de perçage, et peut également effectuer des opérations de forage, d'enroulement, de contrefaçage, de tournage et de rotation des extrémités et autres.
- Particulièrement adapté pour le traitement du système poreux, exigences de distance de trou plus précis des pièces de boîte, la machine peut réaliser le positionnement automatique des coordonnées, mais peut également réaliser X, Y, Z, W,B n'importe quelle liaison de quatre axes de coordonnées, peut être utilisée pour l'interpolation d'un contour d'arc et le traitement tridimensionnel de la surface.
- Selon les exigences de l'utilisateur, peut être équipé d'une plaque tournante CNC verticale, d'accessoires de fraisage à angle droit pour élargir la gamme de la technologie de traitement des machines.
Détails du produit:
Paramètres du produit:
| Il est là. |
Unité
|
TK ((H) 6513
|
TK ((H) P 6513
|
|

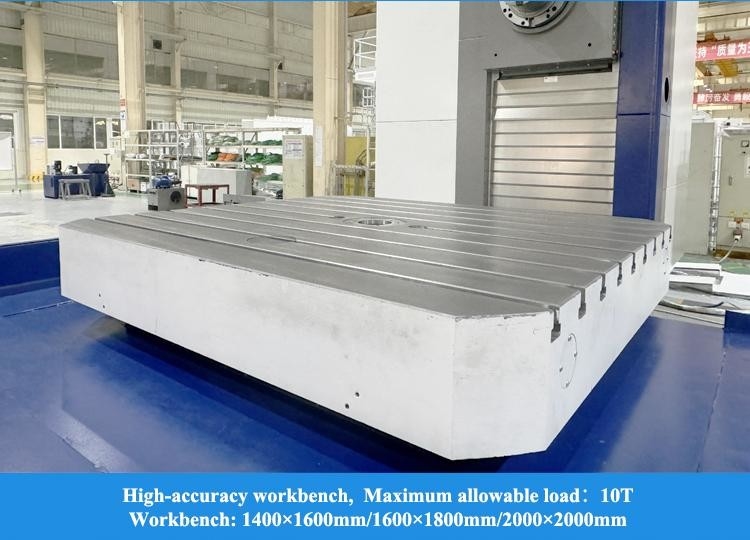

Dimension du banc de travail
|
mm
|
Le nombre d'heures de travail est calculé en fonction de la période de travail.
|
|
Charge maximale du banc de travail
|
T
|
10
|
|

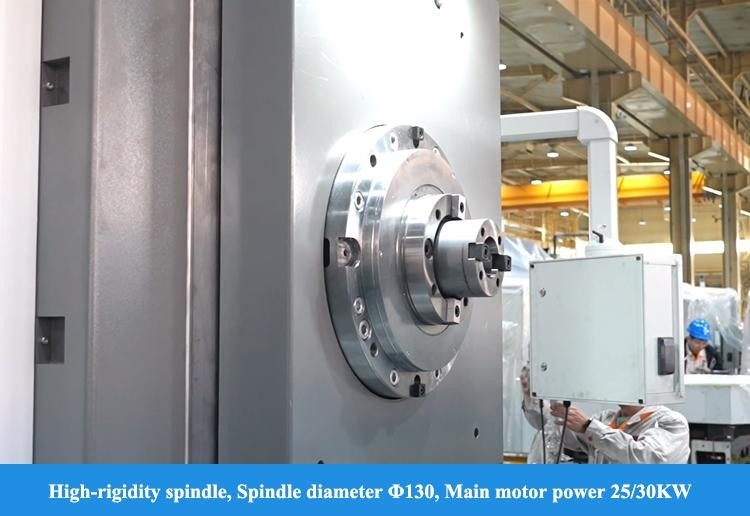

Diamètre de la broche
|
mm
|
φ130
|
|
Diamètre de la tête face au sol
|
mm
|
-
|
φ730
|
|
Trou conique de la broche
|
|
Je suis à 7 h 24 du matin.50
|
|
Spécification de la tige d'outil
|
|
JT50/BT50
|
|
Vitesse du fuseau
|
R/min
|
10 à 2000
|
|
La vitesse de la tête face
|
R/min
|
-
|
10 à 125
|
|
Puissance du moteur principal
|
Le nombre de sièges
|
25/30
|
|
Le couple maximal de la broche
|
Nm
|
2500 ou 3000
|
|
Voyage transversal X du banc de travail
|
mm
|
Le montant de l'indemnité est calculé à partir de l'indice suivant:
|
|
Voyage vertical Y du support de tête
|
mm
|
Le montant de l'aide est calculé à partir de la valeur de l'aide.
|
|
Voyage longitudinalZ de la colonne
|
mm
|
1600/2000
|
|
Voyage W de la broche
|
mm
|
800
|
|
Voyage U du bloc coulissant de la tête face à la roue
|
mm
|
-
|
200
|
|
Rotation du banc de travail B
|
- Je ne sais pas.
|
0.001×360
|
|
Distance du centre de la broche au banc de travail
|
mm
|
100 à 1700
|
|
La désapprobation de la défense est à son comble.
|
mm
|
850/1050
|
|
Vitesse d'alimentation
|
X, Y, Z
|
mm/min
|
1-6000
|
|
W
|
mm/min
|
1 à 3 000
|
|
U
|
mm/min
|
-
|
1 à 3 000
|
|
B. Pour
|
R/min
|
0 à 1
|
|
Vitesse rapide
|
X, Y, Z
|
M/min
|
9
|
|
W
|
M/min
|
3
|
|
U
|
M/min
|
-
|
3
|
|
B. Pour
|
R/min
|
1
|
|
précision de positionnement
|
X, Y, Z
|
mm
|
X: Je ne sais pas.0.02/0.016 (échelle de grille)
YZ: Je suis désolé.0.02/0.015 (échelle de grille)
|
|
W
|
mm
|
0.02
|
|
U
|
mm
|
-
|
0.032
|
|
B. Pour
|
"" est supprimé.
|
10, 4X90°;6
|
|
précision de repositionnement
|
X, Y, Z
|
mm
|
0.013
|
|
W
|
mm
|
0.018
|
|
U
|
mm
|
-
|
0.018
|
|
B. Pour
|
"" est supprimé.
|
6
|
|

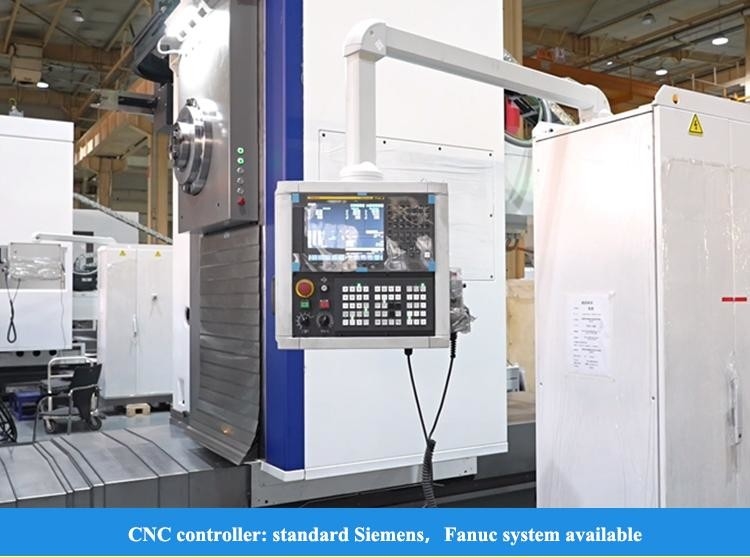

Système CNC
|
|
|
Les résultats de l'enquête
|
Notre service:
Assurez-vous de recevoir une machine de haute qualité
- Toutes les pièces doivent être inspectées.
- Plus de 100 contrôles de processus de production
- Plus de 200 points de contrôle
- Traitement des échantillons de chaque machine
- 72 heures d'essai avant la livraison
Pourquoi nous choisir?
- Le sens de la qualité, les demandes des clients viennent en premier.
- 30 ans + histoire de R & D, la société a été fondée en 1993
- Fabricant de haute technologie doté de capacités de recherche et de conception
- Système d'approvisionnement stable et mature
- Jeunes vendeurs actifs et ingénieurs pour des services instantanés ((24 heures en ligne)
- Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- Notre principe de conception de structure: entretien et installation faciles, faible coût d'entretien, ne pas affecter la production
À propos de nous:
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine:
FAQ:
Q1. Êtes-vous une société commerciale ou une société de fabrication?
Nous sommes une société de fabrication.
Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
