SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine

SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine

Machines de fraisage à 5 axes

Machines de forage et de fraisage CNC

Système de fraisage SIEMENS

Lieu d'origine:

Chine

Nom de marque:

SMTCL

Certification:

CE ISO certification

Numéro de modèle:

PBC110f

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
PBC110f
CNC ou non:
CNC
mot clé:
Machines de fraisage à commande numérique horizontale
Vitesse du fuseau:
10 à 3000 tours/min
Dimension d'établi:
1250 × 1400 mm
Charge maximale du banc de travail:
8 t
Voyage transversal X du banc de travail:
Pour les véhicules à moteur:
Voyage vertical Y du support de tête:
1500/2000 mm
Voyage longitudinalZ de la colonne:
1200/2000 mm
Voyage W de la broche:
550 mm
Voyage U du bloc de glissement de la tête face au sol:
de hauteur de 140 mm
Conditions de paiement et d'expédition
Quantité de commande min
1
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
T/T,L/C,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

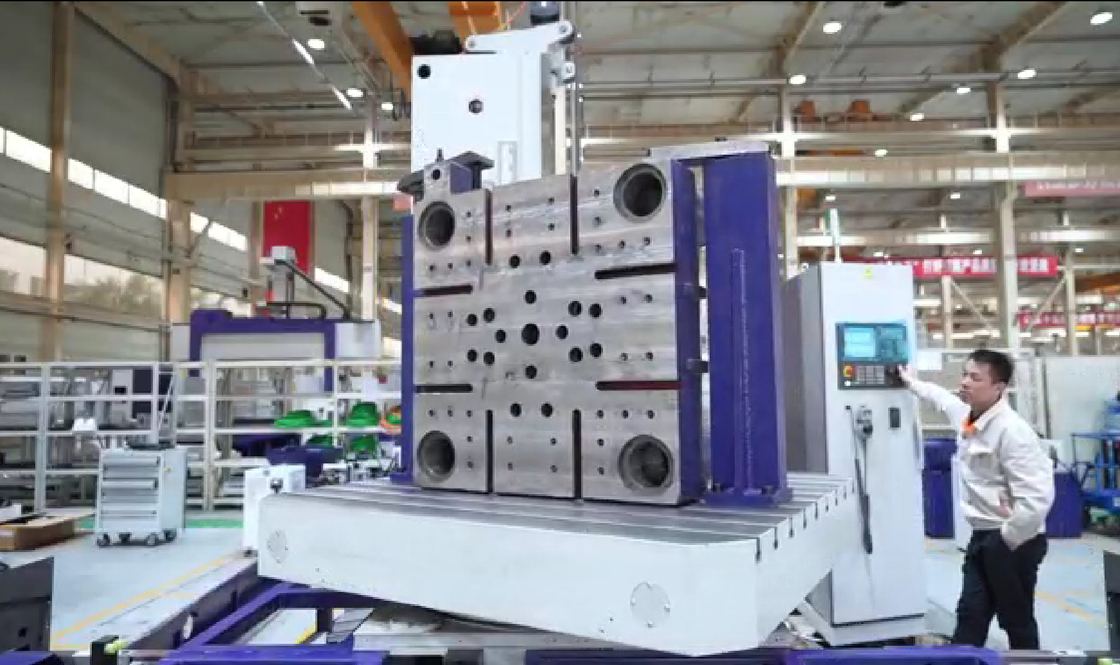

SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine 0

Description du produit :

Fraiseuse-aléseuse 5 axes robuste SMTCL PBC 110f Système SIEMENS Machine d'alésage et de fraisage CNC
La machine-outil est dotée de multiples fonctions d'usinage telles que l'alésage, le fraisage, le perçage (perçage, expansion et alésage), le taraudage (filetage rigide) et le chanfreinage, et l'excellent système CNC permet à la machine-outil de disposer de fonctions telles que l'interpolation linéaire et l'interpolation circulaire. L'établi rotatif CNC est capable de réaliser l'usinage multi-procédure d'un groupe de trous à 4 plans, d'une série de trous et d'un plan après une seule fixation de la pièce. La machine-outil est de type T, à colonne unique et à structure de tête suspendue latérale. L'établi et le chariot coulissant se déplacent le long du guidage transversal du lit (coordonnée de l'axe X), la colonne est fixée sur le chariot coulissant et se déplace le long du guidage longitudinal du lit (coordonnée de l'axe Z), la tête se déplace verticalement le long du guidage de la colonne (coordonnée de l'axe Y), l'établi CNC est doté d'une rotation à 360 ° (coordonnée de l'axe B), et la broche (arbre d'alésage) se déplace dans l'arbre de fraisage (coordonnée de l'axe W).

Caractéristiques du produit :

1, La série de machines d'alésage et de fraisage horizontales CNC est issue de l'introduction de la technologie allemande de pointe, en fonction de la demande du marché, combinée à la structure mature des machines-outils similaires de notre société et au développement de machines-outils.

2, L'utilisation d'une conception modulaire, c'est-à-dire que grâce à l'interface standard, les modules peuvent être librement combinés de différentes manières pour former des variantes de produits afin de répondre aux différents besoins du marché. La machine est principalement destinée au fraisage et à l'alésage, et peut également effectuer le perçage, l'alésage, le surfaçage, le tournage de la face d'extrémité et le tournage rond et d'autres processus.

3, Particulièrement adaptée au traitement des systèmes poreux, des pièces de boîtier dont les exigences en matière de distance entre les trous sont plus précises, la machine peut réaliser le positionnement automatique des coordonnées, mais peut également réaliser la liaison des quatre axes de coordonnées X, Y, Z, W, B, et peut être utilisée pour le contour d'interpolation d'arc et le traitement de surface tridimensionnel.

4, Selon les exigences de l'utilisateur, peut être équipée d'une table rotative CNC verticale, d'accessoires de fraisage à angle droit pour élargir la gamme de la technologie de traitement de la machine.


Détails du produit :

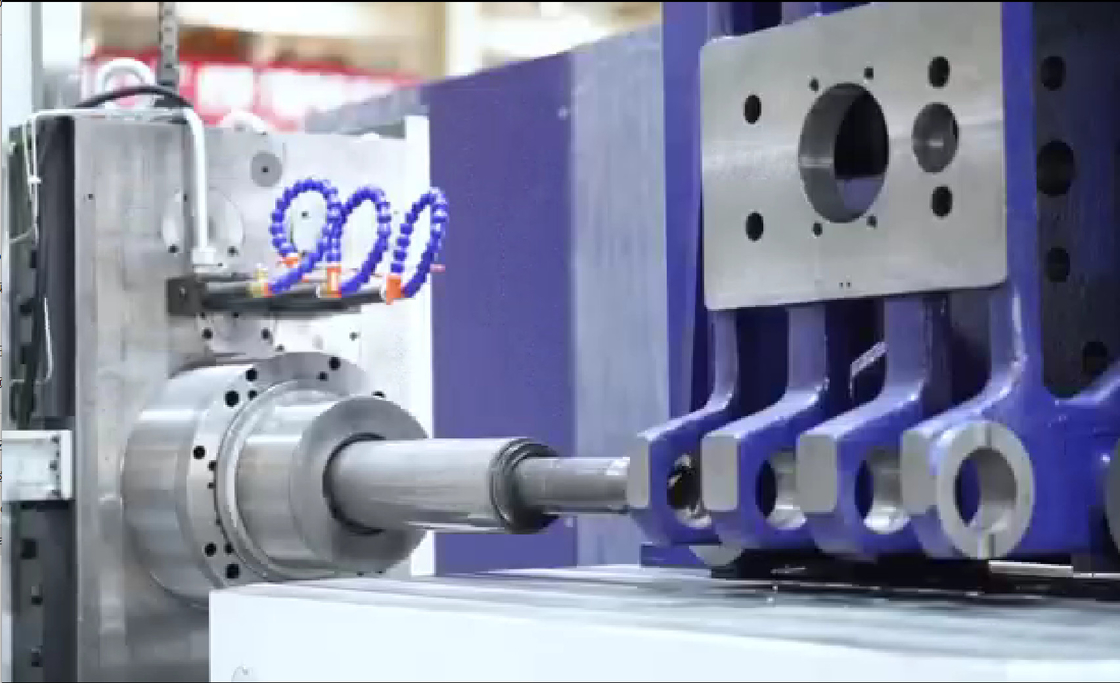

SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine 1

Paramètres du produit :
Articles
Unité
PBC 110f
PBC 130f
PBC 160f
Dimension de l'établi
mm
1000 × 1250
1600 × 1800/2000 × 2000
2000 × 2000/2000 × 2500
Charge maximale de l'établi
T
8
15
25
Diamètre de la broche
mm
φ110
φ130
φ160
Diamètre de la tête de surfaçage
mm
φ630
φ730
φ900
Trou conique de la broche

IS0 7:24 N0.50
Spécification de la queue d'outil

JT50/BT50
Vitesse de la broche
tr/min
10-3000
10-3000
10-2000
Vitesse de la tête de surfaçage
tr/min
10-200
10-125
10-100
Puissance du moteur principal
kW
19,5/23,4
25/30
41/49,2
Couple maximal de la broche
Nm
1100/1300
2100/2600
3300/4000
Course transversale X de l'établi
mm
2000/3000
2000/3000/4000
3000/4000/6000
Course verticale Y de la tête
mm
1500/2000
1600/2000/2500
2000/25000/3000
Course longitudinale Z de la colonne
mm
1200/2000
1600/2000
2000
Course W de la broche
mm
550
800
1000
Course U du bloc coulissant de la tête de surfaçage
mm
140
200
330
Rotation de l'établi B
°
0,001 × 360
Distance du centre de la broche à l'établi
mm
60-1560
100-1700
10-2100
Distance du centre de la broche à l'établi
mm
350
850
1100
Vitesse d'avance
X,Y,Z
mm/min
1-8000
W
mm/min
1-2400
1-3000
1-3000
U
mm/min
1-2400
1-3000
1-3000
B
tr/min
0-1,5
Vitesse rapide
X,Y,Z
m/min
15
12
10
W
m/min
2,4
3
3
U
m/min
2,4
3
3
B
tr/min
1,5
Précision de positionnement
X,Y,Z
mm
XZ:0,015/0,01 (échelle de grille)
Y:0,01 (échelle de grille)
W
mm
0,012
0,012
0,015
U
mm
0,032
B
''
6
Précision de repositionnement
X,Y,Z
mm
0,008
W

0,01
U
mm
0,018
B
''
4
Système CNC


SIEMENS 828D

Notre service :

Assurez-vous de recevoir une machine de haute qualité
1. Chaque pièce doit être inspectée

2. Plus de 100 contrôles de processus de production
3. Plus de 200 éléments d'inspection
4. Traitement d'échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir :
• Sens de la qualité supérieure, les demandes des clients passent en premier
• 30 ans + d'histoire de R & D, l'entreprise a été fondée en 1993
• Fabricant de haute technologie avec capacité de recherche et de conception
• Système d'approvisionnement stable et mature
• Ventes et ingénieurs jeunes et actifs pour des services instantanés (24 heures en ligne)
• Mise à niveau du mécanisme en fonction de l'ergonomie et de la facilité d'entretien
• Notre principe de conception de la structure : entretien et installation faciles, entretien à faible coût, n'affecte pas la production
À propos de nous :

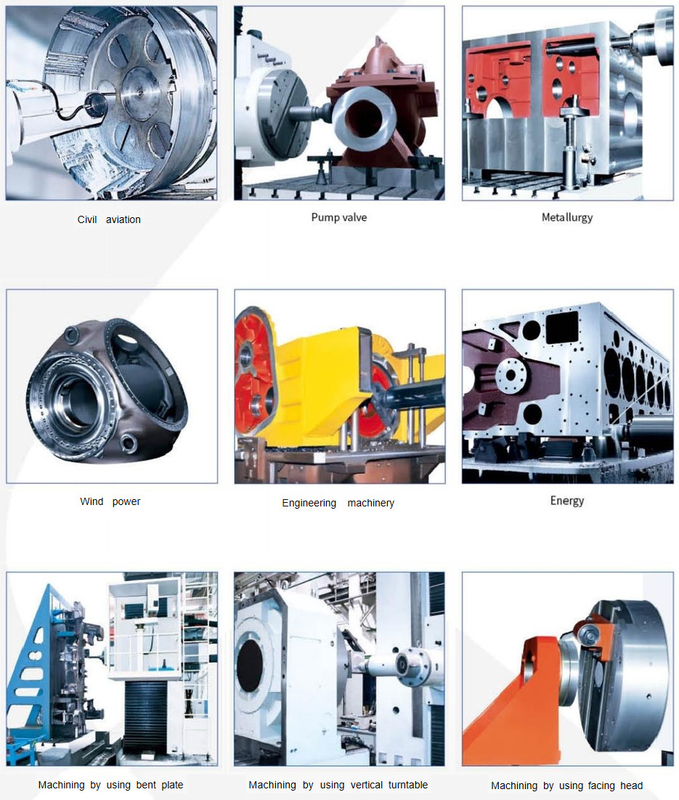

SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine 2
Bienvenue à nous rendre visite !
Shanghai HD M&E Tech Co., Ltd est située à Shanghai, en Chine. Nous sommes spécialisés dans les tours CNC, les centres d'usinage verticaux, les centres d'usinage horizontaux, les centres d'usinage à portique, les centres d'usinage à cinq axes, les centres de tournage-fraisage et divers autres équipements CNC. Nous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau international avancé.
Notre usine a plus de 80 ans d'histoire de fabrication de machines-outils. Le premier tour, la perceuse et l'aléseuse sont tous nés ici. Ils ont été l'un des leaders de l'industrie chinoise des machines-outils et le plus grand fabricant de machines-outils en Chine. Les produits de machines-outils couvrent les automobiles, l'aviation, les nouvelles énergies, les machines de construction, les navires, les vannes de pompe, les roulements, l'électronique 3C, les moules et d'autres industries. Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, une haute qualité et un bon service à nos clients du monde entier !
Notre usine :

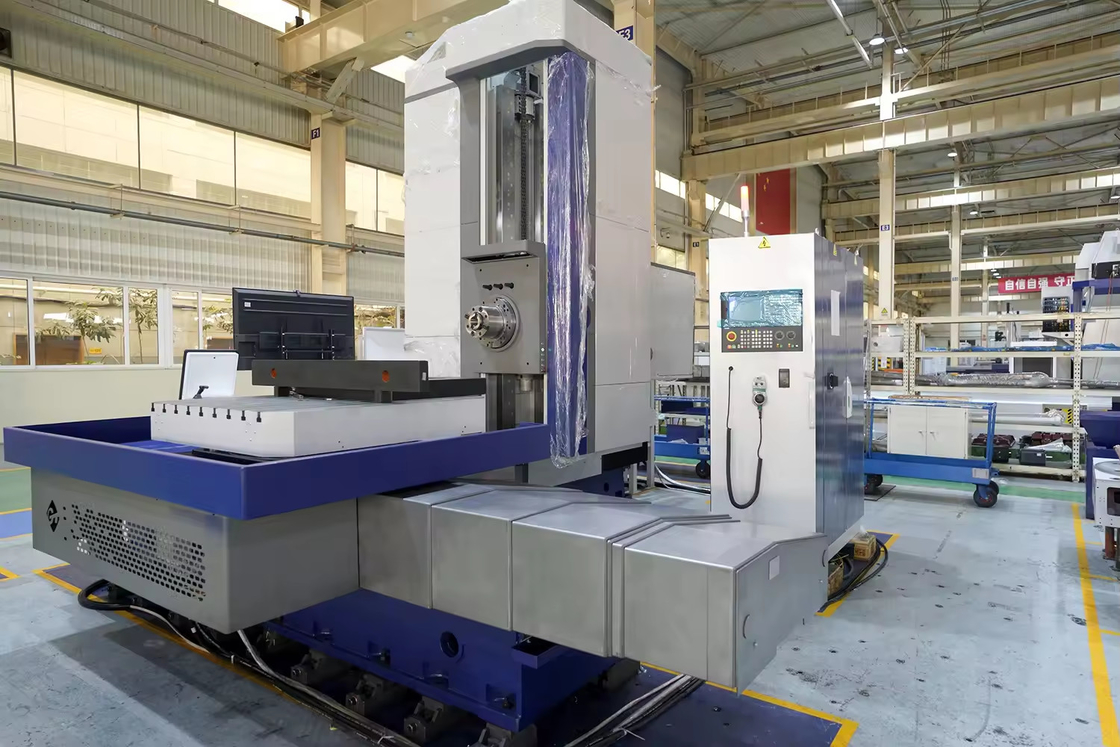

SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine 3

Exposition :

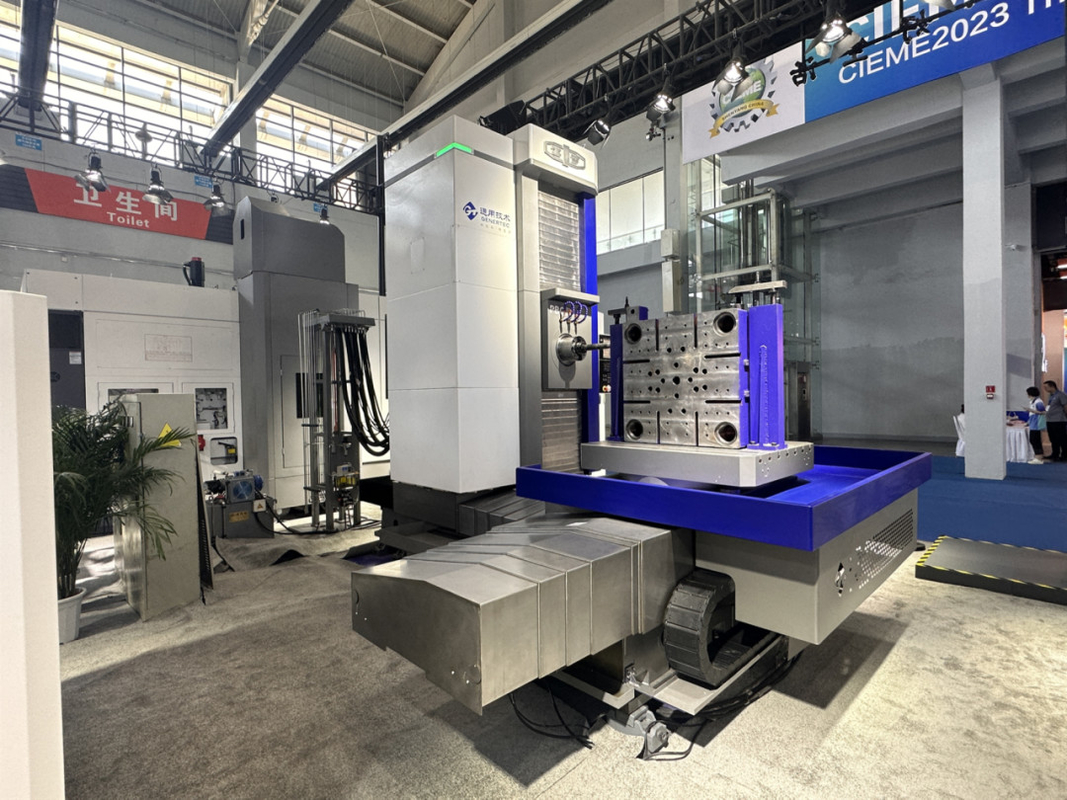

SMTCL Heavy Duty 5 axes fraisage machine de forage PBC 110f Système SIEMENS CNC forage et fraisage machine 4

FAQ :

Q1. Êtes-vous une société commerciale ou une société de fabrication ?

Nous sommes une société de fabrication.
Q2. Quels sont les principaux produits de votre entreprise ?
Nous sommes spécialisés dans toutes sortes de machines, telles que les tours CNC, les fraiseuses CNC, les centres d'usinage verticaux, les tours conventionnels, les perceuses, les perceuses radiales, etc.
Q3. Pouvez-vous fournir une machine personnalisée ou une machine à usage spécial (SPM) ?
Oui, nous fournissons des solutions CNC intelligentes à nos clients afin d'accroître l'efficacité.
Q4 : Quelles sont vos conditions de garantie ?
Nous fournirons un remplacement des pièces qui s'avèrent défectueuses pendant une période de 12 mois,
à compter de la date du connaissement de la machine.
Q5. Quels sont les services ?
Pré-ventes : solutions personnalisées, planification et conception ; service personnalisé
Après-vente : service en ligne 7 jours sur 7 et 24 heures sur 24, conseils à distance pour l'installation, connexion avec le système logiciel du client
Q6 : Pourquoi choisir votre entreprise ?
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont
réalisés entre les usines avec une chaîne de production complète, ce qui est votre garantie la plus fiable.
Q7 : Votre entreprise peut-elle envoyer le personnel technique dans notre entreprise et diriger nos travailleurs à l'étranger ?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps voulu des ingénieurs mécaniques et électriques pour les installer selon le calendrier de l'acheteur. Tout cela peut être cité et listé dans le contrat. Le vendeur coopérera avec l'acheteur pour traiter les visas et la préparation de l'installation avant de partir à l'étranger.
Q8 : Quelles sont les conditions de paiement ?
T/T 30 % de paiement initial à la commande, 70 % de paiement du solde avant l'expédition. lettre de crédit irrévocable à vue
