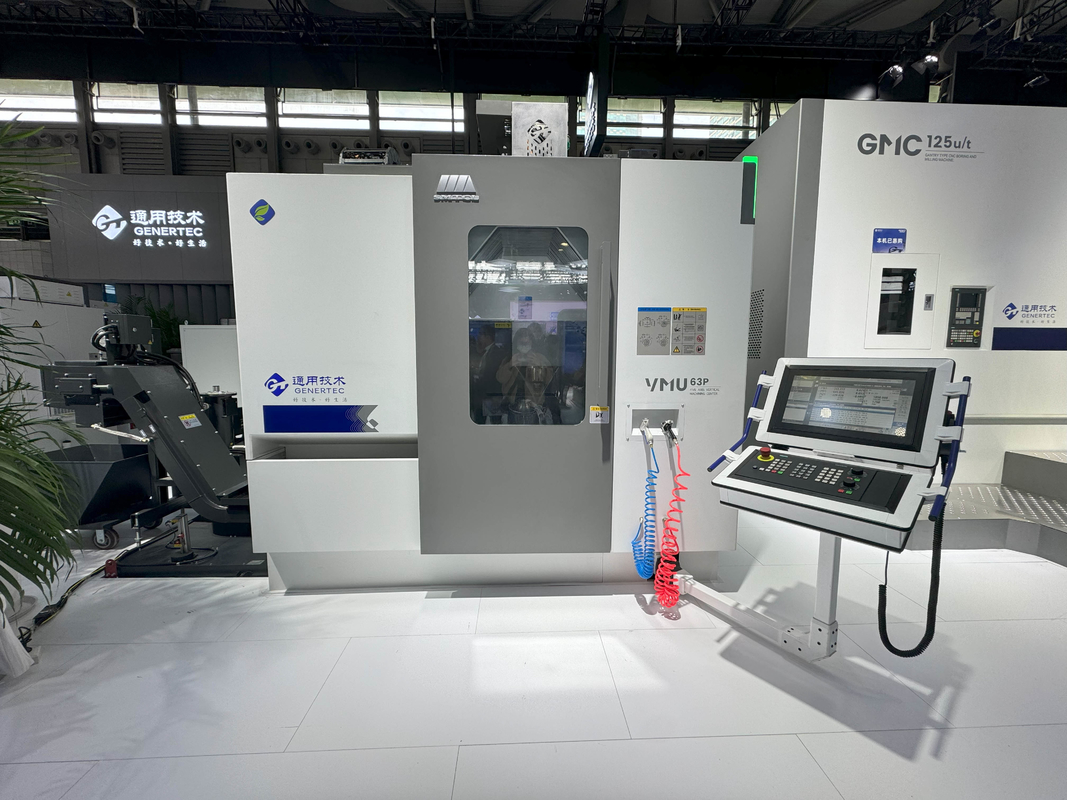

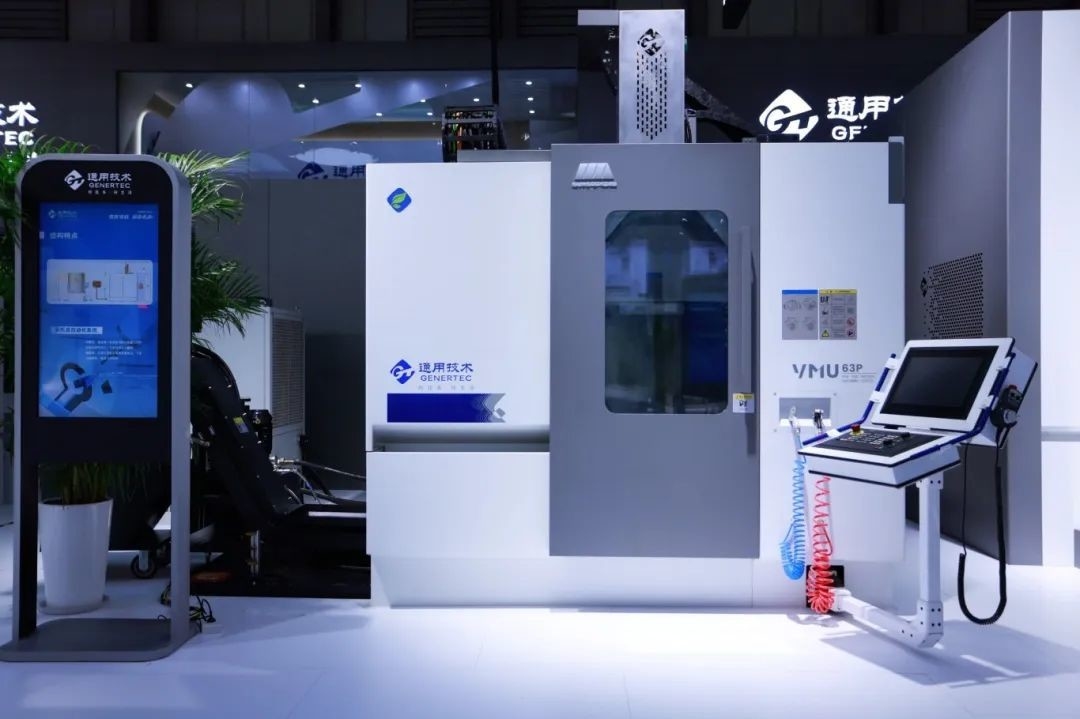

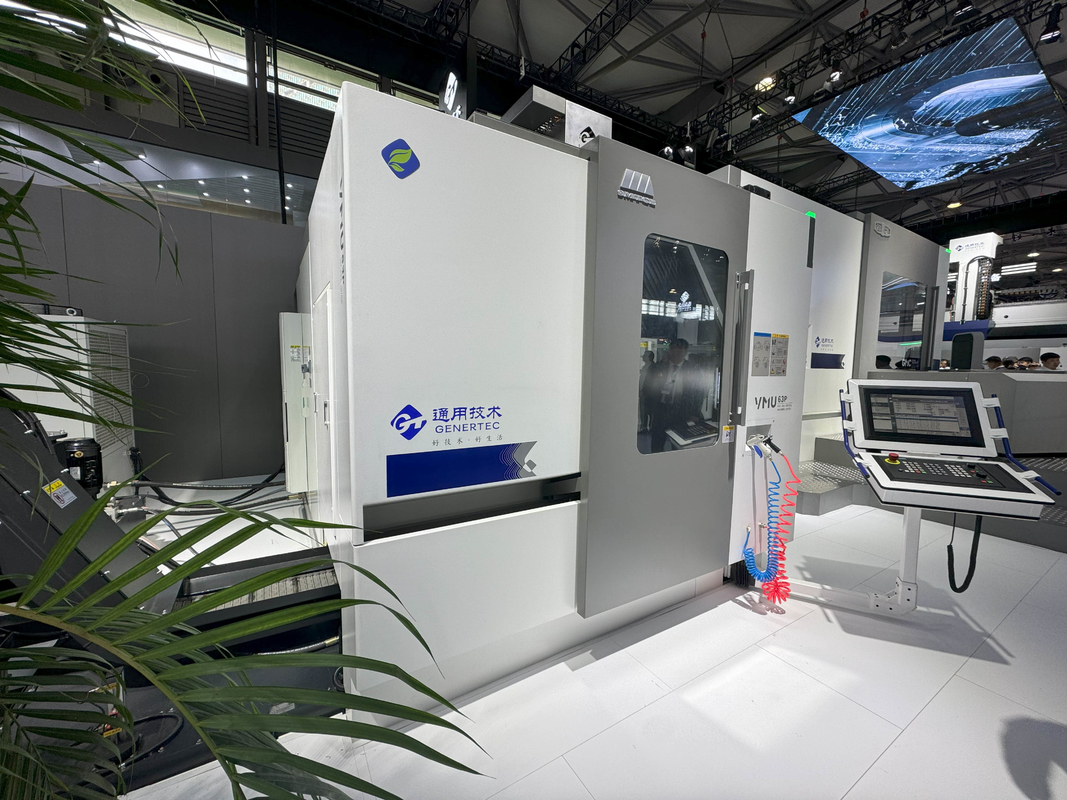

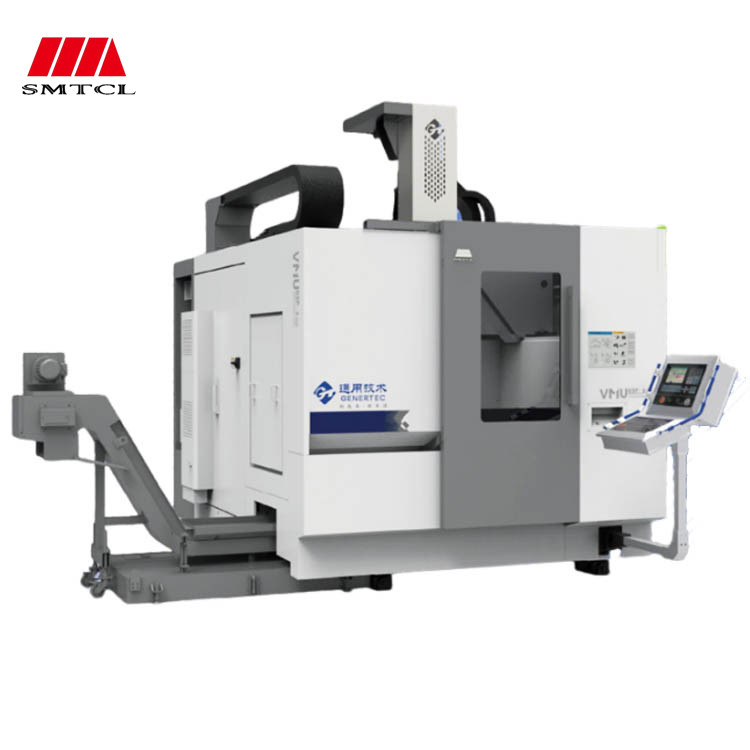

SMTCL Centre d'usinage vertical à 5 axes VMU63P Centre d'usinage vertical à haute performance à cinq axes
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | VMU63P |
|---|---|---|---|
| Nom: | Centre d'usinage à 5 axes verticaux | Système de contrôle: | SIEMENS GSK FANUC (en option) |

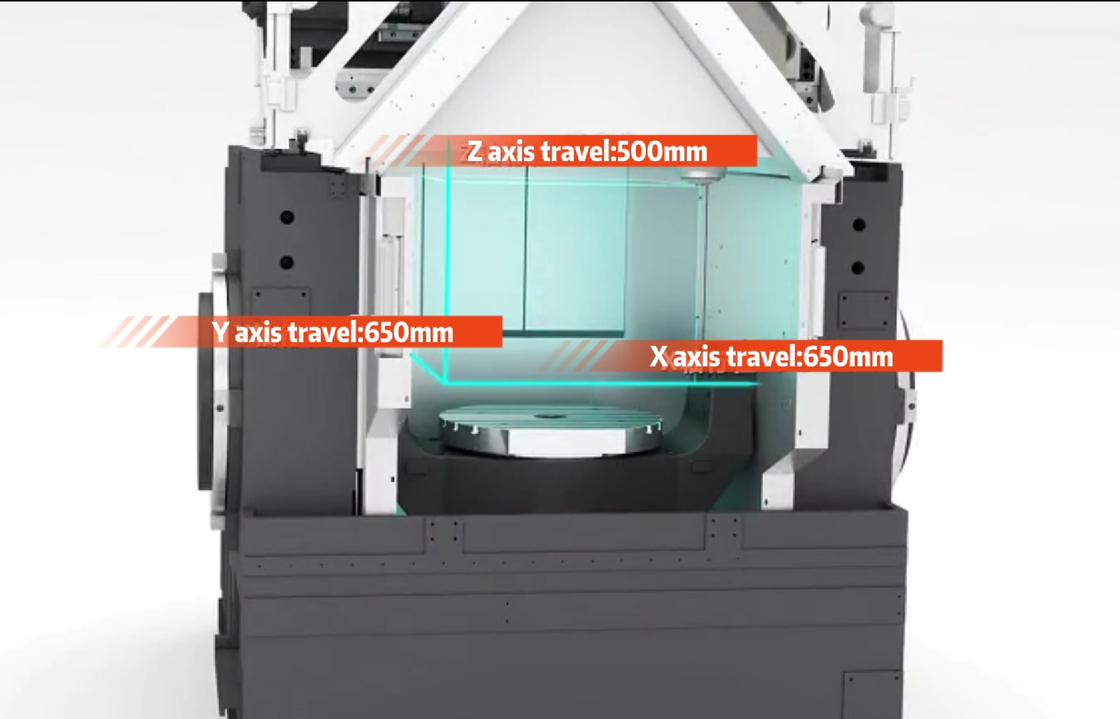

| Voyage maximal de la planche à roulettes sur l'axe X: | 650mm | Voyage maximal du faisceau -axe Y: | 650mm |
| Voyage maximal de la broche -axe Z: | 500 mm | Voyage sur l'axe A: | ± 130° |
| Voyage sur l'axe C: | n×360° | ||
| Mettre en évidence |
Centre d'usinage à cinq axes,Centre d'usinage à haut rendement,Centre d'usinage vertical VMU63P |
||
Description du produit

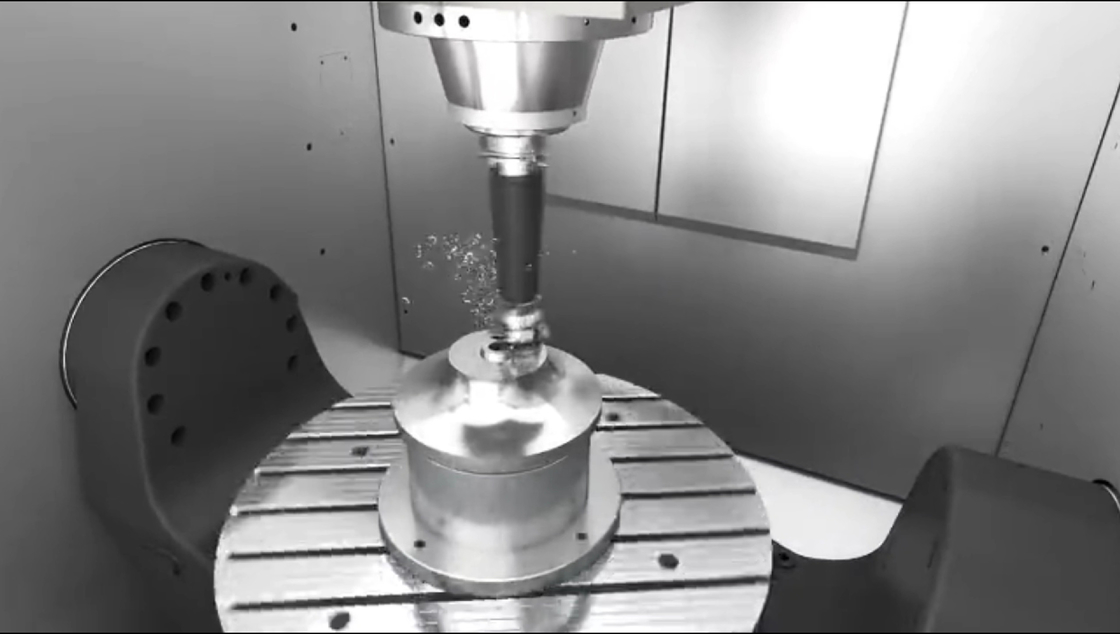

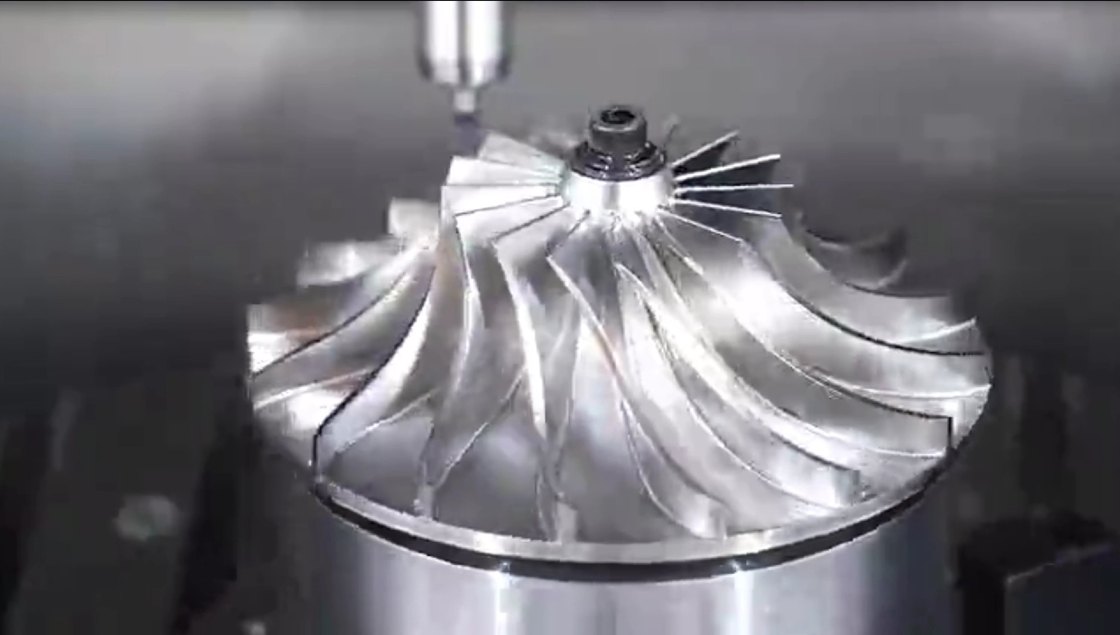

Le produit convient au traitement de pièces de formes complexes dans les industries de l'énergie, des moules, de l'automobile et autres.Il s'agit d'un centre d'usinage vertical à cinq axes de haute performance développé indépendamment par General Technology Group. l'arbre linéaire du produit à vitesse rapide jusqu'à 60 m/min, accélération jusqu'à 1 g, arbre rotatif entraîné par moteur à couple, vitesse supérieure à 50 r/min, la performance dynamique de la machine est excellente.La colonne du lit est faite de pierre de coulée minérale artificielle, qui présente une excellente résistance aux vibrations et à la déformation thermique.La configuration riche et la puissante fonction de liaison à cinq axes peuvent répondre aux différents besoins des clients.
Caractéristique 1: quatre capacités de haut niveau, expérience ultime
Caractéristique 2: intégration complète de la chaîne, couverture multi-domaines
|
Nom de l'article
|
Unité
|
VMU63P
|
|
|
Capacité
|
Voyage maximal du skateboard sur l'axe X
|
mm
|
650
|
|
Voie maximale du faisceau -axe Y
|
mm
|
650
|
|
|
Voyage maximal de la broche -axe Z
|
mm
|
500
|
|
|
Distance de l'extrémité de la broche face à la table
|
mm
|
150 à 650
|
|
|
|
Voyage sur l'axe A
|
- Je ne sais pas.
|
± 130
|
|
Voyage par axe C
|
- Je ne sais pas.
|
n×360
|
|
|
Tableau de travail
|
Taille de la table
|
mm
|
Φ650 × 560
|
|
Charge maximale sur la table
|
en kg
|
1000
|
|
|
Taille de la fente en T
|
mm × pièces
|
18x7
|
|
|
Le moulin à rouleaux
|
Tone de la broche
|
|
HSK-A63
|
|
Vitesse maximale
|
R/min
|
18000
|
|
|
Le couple de sortie (100%/40%)
|
N.m.
|
Le montant de l'aide est fixé à:
|
|
|
Puissance de sortie (100%/40%)
|
kW
|
25/32
|
|
|
Alimentation pour animaux
|
Vitesse de déplacement rapide sur l'axe X
|
M/min
|
60
|
|
Vitesse de déplacement rapide sur l'axe Y
|
M/min
|
60
|
|
|
Vitesse de déplacement rapide sur l'axe Z
|
M/min
|
60
|
|
|
Vitesse de déplacement rapide sur l'axe A
|
R/min
|
50
|
|
|
Vitesse de déplacement rapide sur l'axe C
|
R/min
|
65
|
|
|
A.T.C.
|
Capacité de stockage des outils
|
pc
|
36
|
|
Longueur maximale de l'outil
|
mm
|
300
|
|
|
Poids maximal de l'outil
|
en kg
|
8
|
|
|
Max. Disque d'outil.
|
mm
|
Φ80
|
|
|
Disque d'outil max.
|
mm
|
Φ125
|
|
|
Précision de positionnement
|
X/Y/Z
|
mm
|
0.005
|
|
A/C
|
Le sec.
|
8
|
|
|
Positionnement de la répétabilité
|
X/Y/Z
|
mm
|
0.003
|
|
A/C
|
Le sec.
|
5
|
|
|
Autres
|
Poids net de la machine
|
en kg
|
16500
|
- Le sens de la qualité, les demandes des clients viennent en premier.
- 30 ans + histoire de R & D, la société a été fondée en 1993
- Fabricant de haute technologie doté de capacités de recherche et de conception
- Système d'approvisionnement stable et mature
- Jeunes vendeurs actifs et ingénieurs pour des services instantanés ((24 heures en ligne)
- Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- Notre principe de conception de la structure: entretien et installation faciles, faible coût d'entretien, ne pas affecter la production
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre coopérative a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Nous sommes une société de fabrication.
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
