Le moteur est équipé d'un moteur de commande à commande numérique.
Détails du produit
| Nom de marque: | SMTCL | Numéro de modèle: | V 4H |
|---|---|---|---|

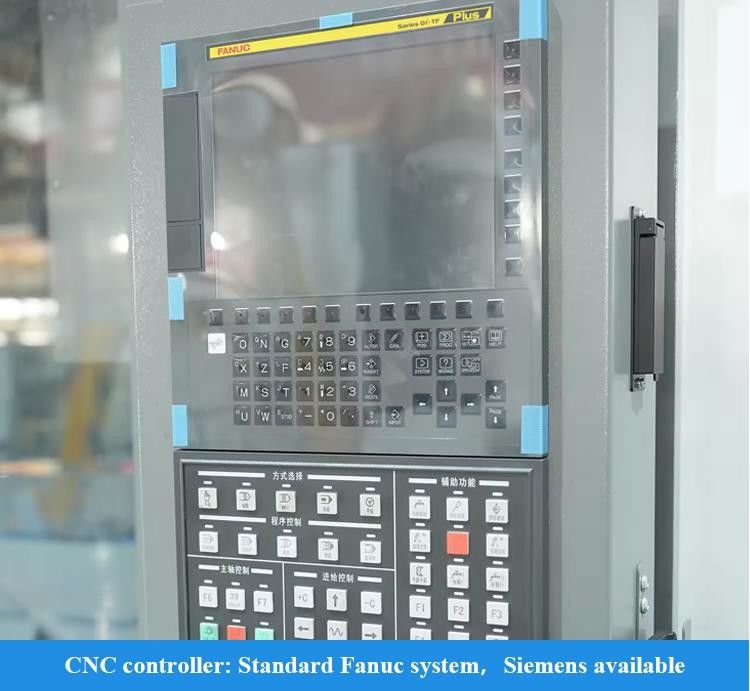

| Nom: | Machine à tour CNC verticale | système de contrôle: | SIEMENS GSK FANUC (en option) |
| Diamètre de coupe maximum: | Φ500 | Diamètre maximal de l'oscillateur: | Φ650 |
| Max. hauteur de coupe: | 20-25 jours | Déplacement sur l'axe X: | 290 |
| Déplacement de l'axe Z: | 530 | Tourelle: | Servo tourelle à 8 positions horizontales |
| Mettre en évidence |
Machine à tour CNC verticale SMTCL,Structure du corps à haute rigidité,Tour CNC vertical à haut rendement |
||
Description du produit

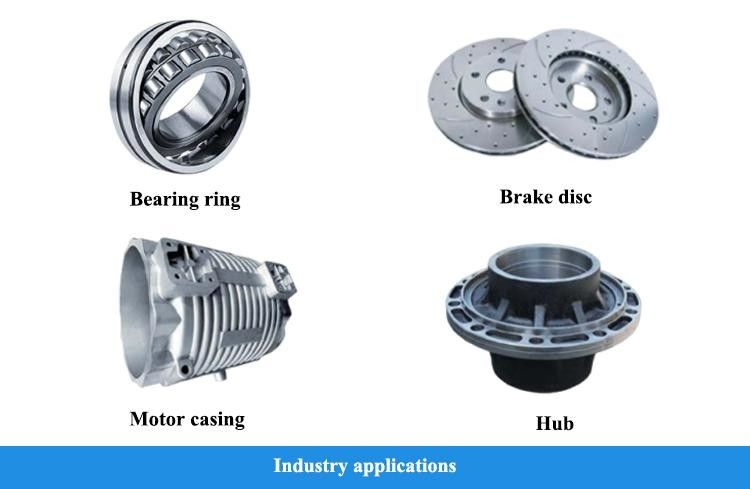

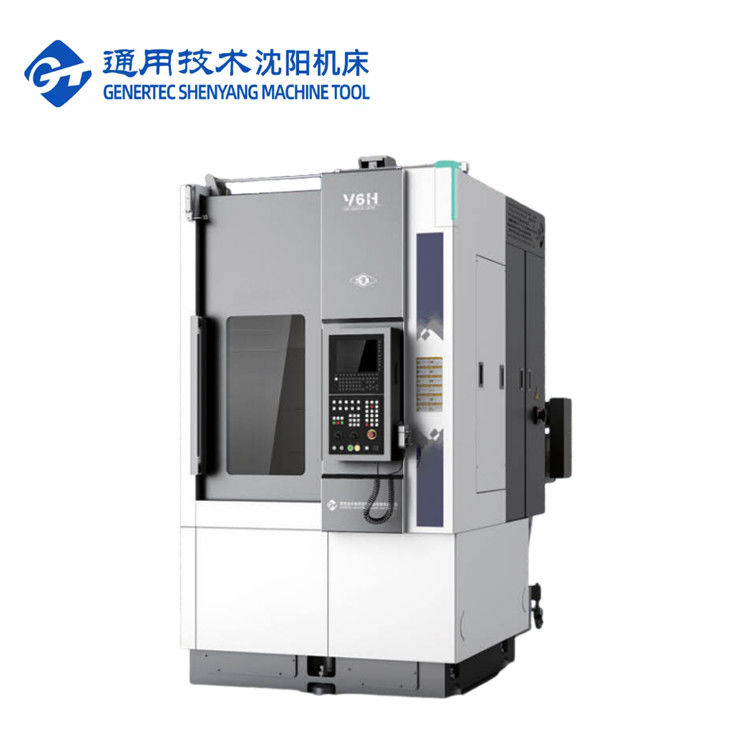

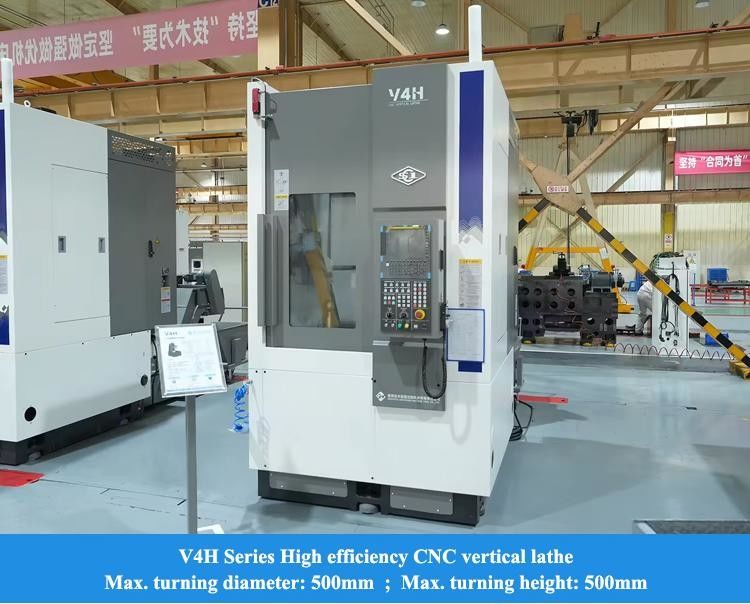

Le tour CNC vertical de la série V est la troisième génération du nouveau tour CNC vertical de notre nouvelle structure technique améliorée, avec une excellente rigidité, stabilité et précision de traitement,support de pièces fonctionnelles importées de haute qualité, largement utilisés dans les industries de la nouvelle énergie, de l'automobile, du roulement et d'autres industries de transformation, pour offrir aux clients une excellente expérience.
- Rigidité élevée
- Structure du lit à haute rigidité
- Colonne à haute rigidité et longue portée
- Structure de rails de guidage à haute rigidité
- Haute stabilité
- Mise en page symétrique
- Large décharge de copeaux Lit d'angle
- Haute précision et efficacité
- Porteur d'outil à haute efficacité
- Système d'alimentation à fuseau à haute performance
- Performance à coût élevé
- Différentes options de configuration sont disponibles
- Fonction efficace et intelligente
- Configuration raisonnable des composants fonctionnels
- Facile à utiliser
- Optimiser la hauteur et la distance d'alimentation
- Panneau de commande de hauteur modérée
Les surfaces de contact principales, toutes réglées par rayures, peuvent maintenir la précision et la stabilité lors de la coupe lourde.
Solid, anti-vibration, anti-transformation, plus adapté à la tourelle verticale et à la tourelle intégrée.
Guide linéaire à rouleaux à deux axes, rigidité élevée, excellente capacité de coupe, plus adapté à la configuration de support d'outil vertical pour la coupe lourde.
La base adopte un grand angle de décharge de puce pour éliminer la zone sujette à l'accumulation de puces, empêcher efficacement l'accumulation de puces de fer, décharge de puce en douceur,et améliorer la stabilité du traitement.
Le fuseau adopte des roulements importés de haute précision, une grande précision de débit radiale de l'axe d'extrémité du cône, particulièrement adapté au traitement de pièces de haute dureté, de grandes pièces de coupe,réduisant considérablement les vibrations et les erreurs thermiques générées pendant la transformation, faible taux de défaillance, efficacité élevée.

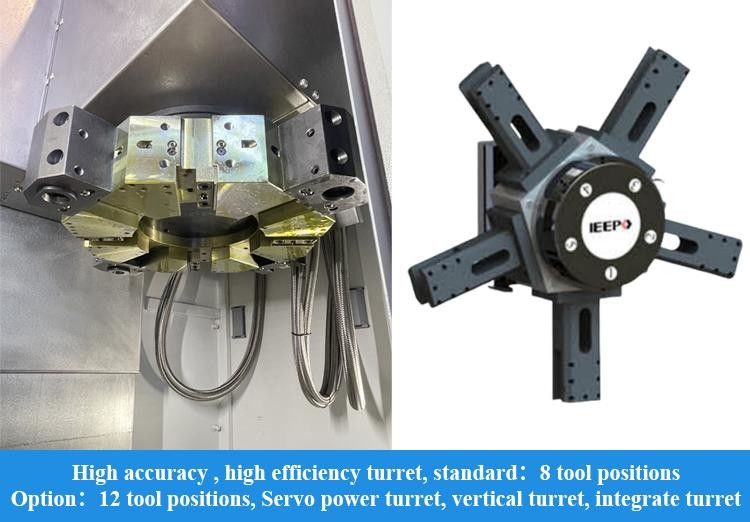

Structure simple, rigidité élevée, transposition rapide, temps de transposition de l'outil adjacent de 0,25 s, temps de transposition de l'outil le plus éloigné de 0,79 s, précision de changement d'outil répétée de ± 1,6 ", pour atteindre une haute précision,haute efficacité, un traitement de haute fiabilité.
Dans le processus d'usinage, la bibliothèque d'outils ATC dispose de la fonction de sélection d'outils, qui peut fournir 10/12 positions d'outils, résoudre le problème de pénurie d'outils et d'interférences d'outils,et raccourcir le temps de changement d'outil.
Utiliser le code M peut obtenir une sortie à basse vitesse et à couple élevé ou à haute vitesse et à faible couple, satisfaire la demande du client à haute vitesse et à gros couple.
| Nom de l'article | Unité | V4H |
| Grade de précision | IT6 | |
| Paramètres techniques | ||
| Max. diamètre de coupe | mm | Φ500 |
| Diamètre maximal de l'oscillateur | mm | Φ650 |
| Max. hauteur de coupe | mm | 500 |
| Le moulin à rouleaux | ||
| Nose de broche et cône | A2 à 8 | |
| Taille standard du rouleau | Dans. | Je suis désolé. |
| Velocité maximale de la broche | R/min | 2500 |
| couple nominal de la broche | N.m. | 549 |
| Puissance de sortie du moteur principal continue/30 min | KW | 18.5/26 |
| Axe X/Z | ||
| Traversement rapide de l'axe X | M/min | 20 |
| Traverse rapide de l'axe Z | M/min | 20 |
| Voyage par axe X | mm | 290 |
| Voyage par axe Z | mm | 530 |
| Tourelle | ||
| Le type | Servo tourelle à 8 positions horizontales | |
| Hauteur du centre | mm | 100 |
| Position de répétition rotative de la tourelle | "" est supprimé. | ± 16 |
| Positionnement | ||
| Axe X | mm | 0.008 |
| Axe Z | mm | 0.008 |
| Répétez le positionnement | ||
| Axe X | mm | 0.005 |
| Axe Z | mm | 0.005 |
| Poids de la machine | en kg | 6000 |
| Dimensions de la machine (sans convoyeur) | mm | 2235 × 1570 × 3030 |

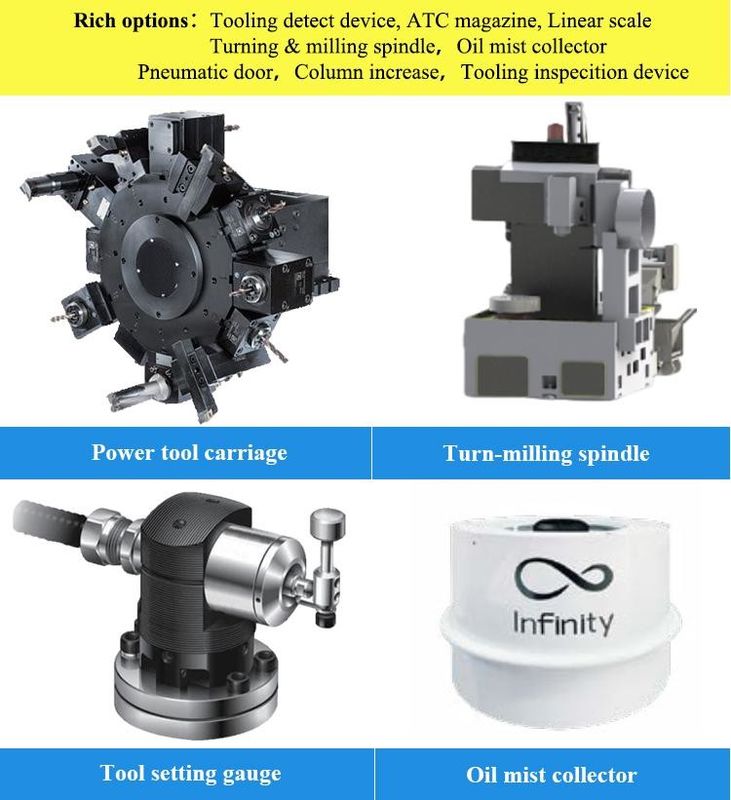

| Configuration standard | Configuration sélective |
| 10.4 Système Fanuc | Appareil électrique |
| Équipement de lubrification | Colonne élevée |
| Cylindre hydraulique (avec griffe souple) et rotatif | Appui vertical de l'outil |
| Équipement hydraulique | Détection des outils |
| Guide à rouleaux | Spindles de tournage et de fraisage |
| Plaque de sécurité | Bouteille d'essai |
| Extracteur de puces en chaîne | Collecteur de brume d'huile |
| Lumière tricolore | Porte pneumatique |
| Puce de rinçage latéral | Échelle de grille |
| projecteur | Séparation huile-eau |
| Commutateur de pied | Réservoir d'eau haute pression |
| Fermeture de porte | La bibliothèque du couteau de l'ATC |
| Pistolet à eau | Dispositif de décapage des copeaux |
| Scène arrière |
- Le sens de la qualité, les demandes des clients viennent en premier.
- 30 ans + histoire de R & D, la société a été fondée en 1993
- Fabricant de haute technologie doté de capacités de recherche et de conception
- Système d'approvisionnement stable et mature
- Jeunes vendeurs actifs et ingénieurs pour des services instantanés ((24 heures en ligne)
- Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile
- Notre principe de conception de la structure: entretien et installation faciles, faible coût d'entretien, ne pas affecter la production
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Nous sommes une société de fabrication.
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois, à compter de la date de la facture de la machine.
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client
Les produits issus du développement, de la conception, de la fabrication, de l'assemblage de l'ensemble du processus de production sont réalisés entre usines avec une chaîne de production complète qui est votre garantie la plus fiable.
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
