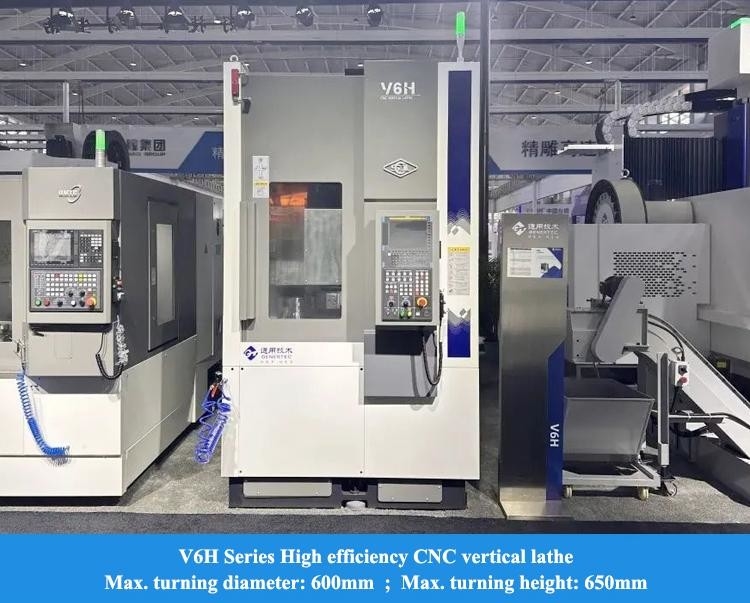

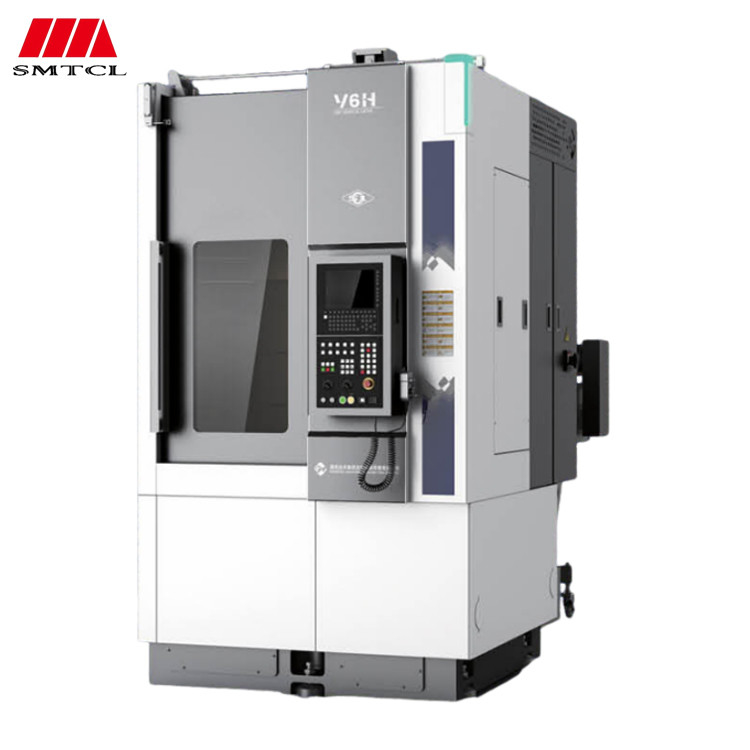

SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd

SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd

Machine à tour CNC verticale

Machines à tour CNC verticales lourdes

V6h

Lieu d'origine:

Chine

Nom de marque:

SMTCL/SYMG

Certification:

ISO certification

Numéro de modèle:

V 6H

Nous contacter
Demandez un devis
Détails du produit
Nom de marque:
SMTCL
Numéro de modèle:
V 6H
Nom:
Machine à tour CNC verticale
Système de contrôle:
SIEMENS GSK FANUC (facultatif)
Max. diamètre de coupe:
Φ600
Diamètre maximal de l'oscillateur:
Φ700
Max. hauteur de coupe:
650
Voyage par axe X:
330
Voyage sur l'axe Z:
653
Tourelle:
Servo tourelle à 8 positions horizontales
Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
Négociable
Détails d'emballage
Le boîtier en bois, le coffre en fer, les autres emballages.
Délai de livraison
45 à 60 jours
Conditions de paiement
L/C,T/T,Western Union
Capacité d'approvisionnement
50 ensembles par mois
Description du produit

SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 0

Description du produit

SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd

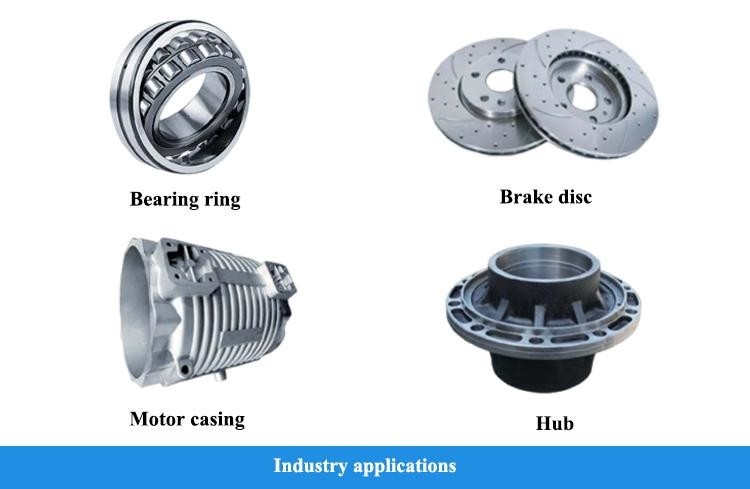

Le tour CNC vertical V6H, est conçu pour une efficacité et une précision élevées.Équipé d'un système CNC avancéLe moteur à haute vitesse, couplé à un moteur à couple élevé, permet une coupe puissante.Il convient aux industries comme l'automobile et la fabrication de roulements., répondant aux besoins de traitement à haut rendement des pièces rotatives.
Caractéristiques en un coup d'œil
1, Haute rigidité
* Structure du lit à haute rigidité
* Colonne à haute rigidité et longue portée
* Structure de rails de guidage à haute rigidité
2, Haute stabilité
* Disposition symétrique
* Large décharge de puces Lit d'angle
3,Haute précision et efficacité
* Porteur d'outil à haute efficacité
* Système d'alimentation et de fuseau à haute performance
4, Performance à coût élevé
* Différentes options de configuration sont disponibles
* Fonction efficace et intelligente
* Configuration raisonnable des composants fonctionnels
5Facile à utiliser
* Optimiser la hauteur d'alimentation et la distance d'alimentation
* Panneau de commande de hauteur modérée
Détails du produit
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 1

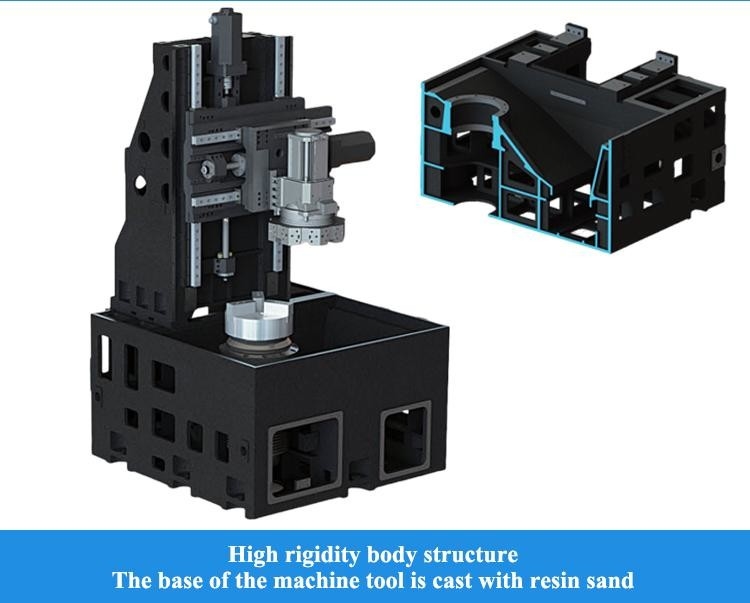

Structure du corps à haute rigidité

D'une épaisseur n'excédant pas 1 mm
le sable pour atteindre une faible gravité, anti-
les principales surfaces de contact
Tout est résolu par la façon de gratter, peut garder
la précision et la stabilité pendant
coupe à usage lourd

SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 2


Colonne à grande ouverture à haute rigidité
Solide, anti-vibration, anti-dépouilleur
transforme, plus adapté à
tourelle verticale et intégrée
La tourelle.
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 3


Structure de guidage à haute rigidité
Guide linéaire à rouleaux à deux axes, rigidité élevée, excellente capacité de coupe, plus adapté à la configuration de support d'outil vertical pour la coupe lourde.
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 4


Carrosserie avec éclaboussure à puces à grand angle
La base adopte un grand angle de décharge de puce pour éliminer la zone sujette à l'accumulation de puces, empêcher efficacement l'accumulation de puces de fer, décharge de puce en douceur,et améliorer la stabilité du traitement.
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 5

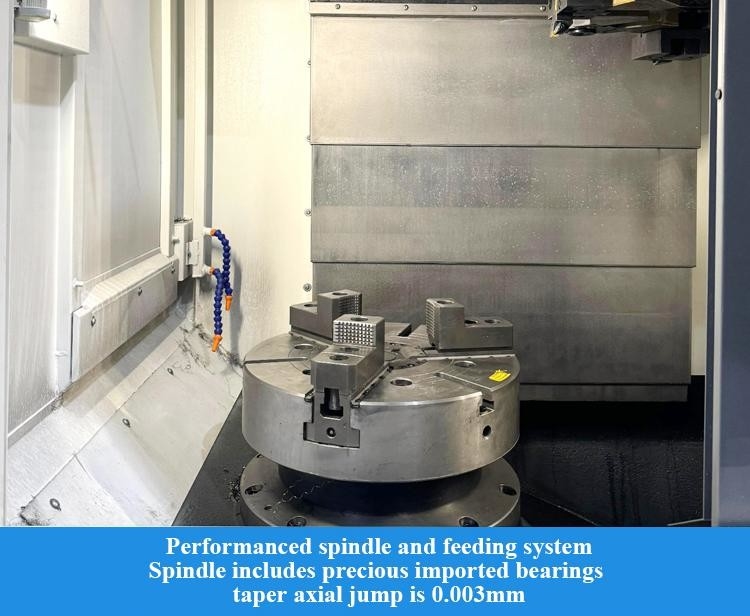

Système d'alimentation et de broche performant
Le fuseau adopte des roulements importés de haute précision, une grande précision de débit radiale de l'axe d'extrémité du cône, particulièrement adapté au traitement de pièces de haute dureté, de grandes pièces de coupe,réduisant considérablement les vibrations et les erreurs thermiques générées pendant la transformation, faible taux de défaillance, efficacité élevée.
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 6

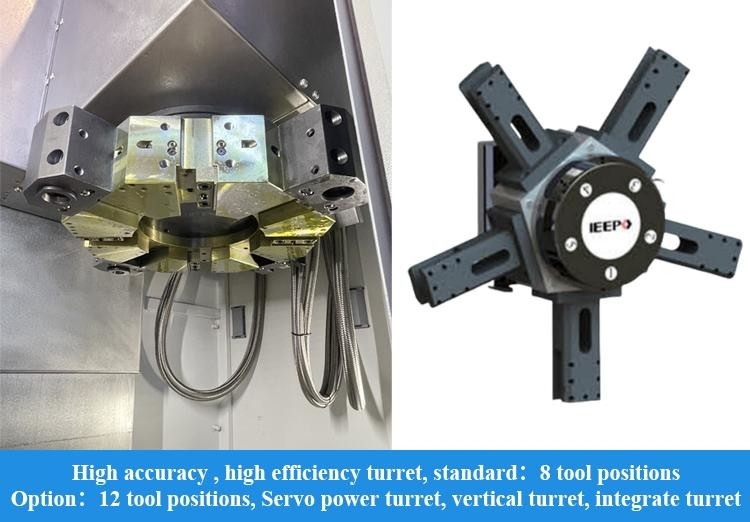

Porteur d'outil à haute efficacité
Structure simple, rigidité élevée, transposition rapide, temps de transposition de l'outil adjacent de 0,25 s, temps de transposition de l'outil le plus éloigné de 0,79 s, précision de changement d'outil répétée de ± 1,6 ", pour atteindre une haute précision,haute efficacité, un traitement de haute fiabilité.
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 7


La bibliothèque du couteau de l'ATC
Dans le processus d'usinage, la bibliothèque d'outils ATC a la fonction de sélection d'outils, qui peut fournir 10/12 positions d'outils, résoudre le problème de pénurie d'outils et d'interférences d'outils,et raccourcir le temps de changement d'outil.
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 8


Servo moteur à double vitesse
Utiliser le code M peut obtenir une sortie de couple basse vitesse et élevée
ou à grande vitesse et à faible couple, satisfaire le client
la vitesse et le couple requis.

SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 9

Les spécifications du produit

Nom de l'article
Unité
V 6H
Grade de précision

IT6
Paramètres techniques
Max. diamètre de coupe
mm
Φ600
Diamètre maximal de l'oscillateur
mm
Φ700
Max. hauteur de coupe
mm
650
Le moulin à rouleaux
Nose de broche et cône

A2 à 11
Taille standard du rouleau
Dans.
Je suis désolé.
Velocité maximale de la broche
R/min
2500
couple nominal de la broche
N.m.
850
Puissance de sortie du moteur principal continue/30 min
KW
22/30
Axe X/Z
Traversement rapide de l'axe X
M/min
20
Traverse rapide de l'axe Z
M/min
20
Voyage par axe X
mm
330
Voyage par axe Z
mm
653
Tourelle
Le type

Servo tourelle à 8 positions horizontales
Hauteur du centre
mm
125
Position de répétition rotative de la tourelle
"" est supprimé.
± 16
Positionnement
Axe X
mm
0.008
Axe Z
mm
0.008
Répétez le positionnement
Axe X
mm
0.005
Axe Z
mm
0.005
Poids de la machine
en kg
7500
Dimensions de la machine (sans convoyeur)
mm
2235 × 1570 × 3030
Configuration standard
Configuration sélective

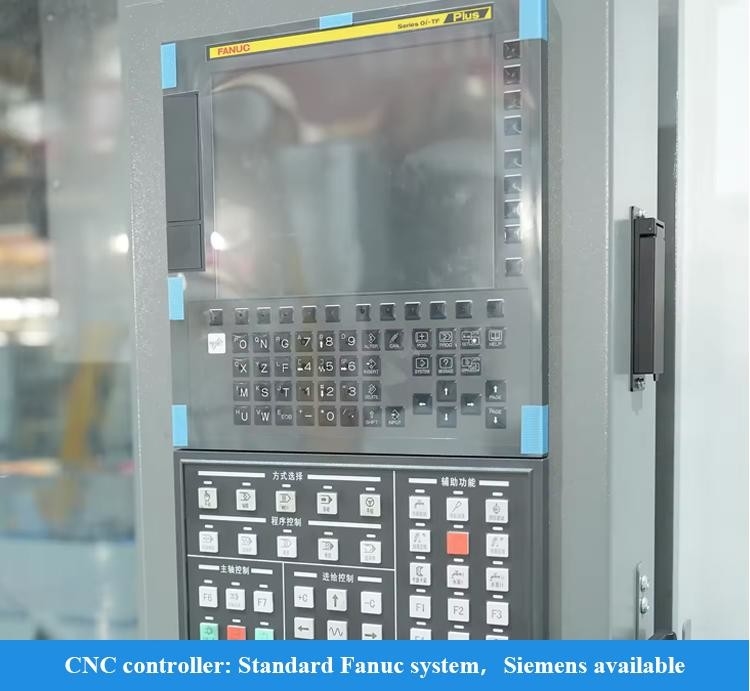

10.4 Système Fanuc
Appareil électrique
Équipement de lubrification
Colonne élevée
Cylindre hydraulique (avec griffe souple) et rotatif
Appui vertical de l'outil
Équipement hydraulique
Détection des outils
Guide à rouleaux
Spindles de tournage et de fraisage
Plaque de sécurité
Bouteille d'essai
Extracteur de puces en chaîne
Collecteur de brume d'huile
Lumière tricolore
Porte pneumatique
Puce de rinçage latéral
Échelle de grille
projecteur
Séparation huile-eau
Commutateur de pied
Réservoir d'eau haute pression
Fermeture de porte
La bibliothèque du couteau de l'ATC
Pistolet à eau
Dispositif de décapage des copeaux

Scène arrière
Notre service
Assurez-vous de recevoir une machine de haute qualité
1Toutes les pièces doivent être inspectées.
2- Plus de 100 contrôles de processus de production
3Plus de 200 points d'inspection
4. Traitement des échantillons de chaque machine
5. 72 heures d'essai avant la livraison
Pourquoi nous choisir?

◆ Un sens aigu de la qualité, les demandes des clients passent avant tout

◆ 30 ans d'histoire de R & D, l'entreprise a été fondée en 1993

◆ Fabricant de haute technologie doté de capacités de recherche et de conception

◆ Système d'approvisionnement stable et mature

◆ Jeunes vendeurs et ingénieurs actifs pour des services instantanés ((24 heures en ligne)

◆ Mise à niveau du mécanisme selon l'ergonomie et l'entretien facile

◆ Notre principe de conception des structures: maintenance et installation faciles, maintenance peu coûteuse, sans affecter la production

À propos de nous
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 10
Bienvenue à nous rendre visite!
Shanghai HD M&E Tech Co., Ltd est situé à Shanghai, en Chine. Nous sommes spécialisés dans le tour CNC, centre d'usinage vertical, centre d'usinage horizontal, centre d'usinage de portique, centre d'usinage à cinq axes,machines de tournage et autres équipements CNCNous avons plus de 200 types de machines-outils. La qualité et la technologie des produits ont atteint le niveau avancé international.
Notre usine coopérative a plus de 80 ans d'histoire dans la fabrication de machines-outils.Ils ont été l'un des leaders de l'industrie chinoise de la machine-outil et la plus grande fabrication de machines-outils en ChineLes machines-outils couvrent l'automobile, l'aviation, la nouvelle énergie, les machines de construction, les navires, les vannes de pompes, les roulements, l'électronique 3C, les moules et d'autres industries.Nous prenons la mission de fournir les machines-outils avec une technologie de pointe, de haute qualité et un bon service à nos clients partout dans le monde!
Notre usine
SMTCL Tour CNC vertical à haut rendement V6H Machine à tour vertical lourd 11
Questions fréquentes
Q1. Êtes-vous une société commerciale ou une société de fabrication?

Nous sommes une société de fabrication.

Quels sont les principaux produits de votre entreprise?
Nous sommes spécialisés dans toutes sortes de machines, telles que le tour CNC, la fraiseuse CNC, le centre d'usinage vertical, le tour conventionnel, la machine de forage, la machine de forage radiale, etc.

Q3. Pouvez-vous fournir une machine personnalisée ou SPM (machine à usage spécial)?
Oui, nous fournissons des solutions CNC intelligentes pour nos clients afin d'accroître l'efficacité.

Q4: Quelles sont vos conditions de garantie?
Nous fournirons un remplacement pour les pièces qui se révèlent défectueuses pendant une période de 12 mois,
en commençant par la date du connaissement de la machine.

Quels sont les services?
Pr-sales:Solutions sur mesure, planification et conception;service individuel
Après-vente: 7 jours 24 heures de service en ligne, guidage à distance de l'installation, dockage avec le système logiciel du client

Q6: Pourquoi avoir choisi votre entreprise?
Les produits issus du développement, de la conception, de la fabrication et de l'assemblage de l'ensemble du processus de production sont:
Il s'agit d'un processus qui se déroule entre des usines disposant d'une chaîne de production complète, ce qui constitue votre garantie la plus fiable.

Q7: Votre entreprise peut-elle envoyer le personnel technique à notre entreprise et diriger nos travailleurs à l'étranger?
Nous pouvons fournir ce type de service. Lorsque les machines arrivent sur le site d'installation de l'acheteur, nous pouvons envoyer en temps opportun des ingénieurs mécaniques et électriques pour installer selon le calendrier de l'acheteur.Tout cela peut être cité et énuméré dans le contratLe vendeur coopérera avec l'acheteur pour s'occuper du visa et de la préparation de l'installation avant de partir à l'étranger.

Q8: Quelles sont les conditions de paiement?
T/T 30% de paiement initial lors de la commande, 70% de paiement du solde avant expédition.
